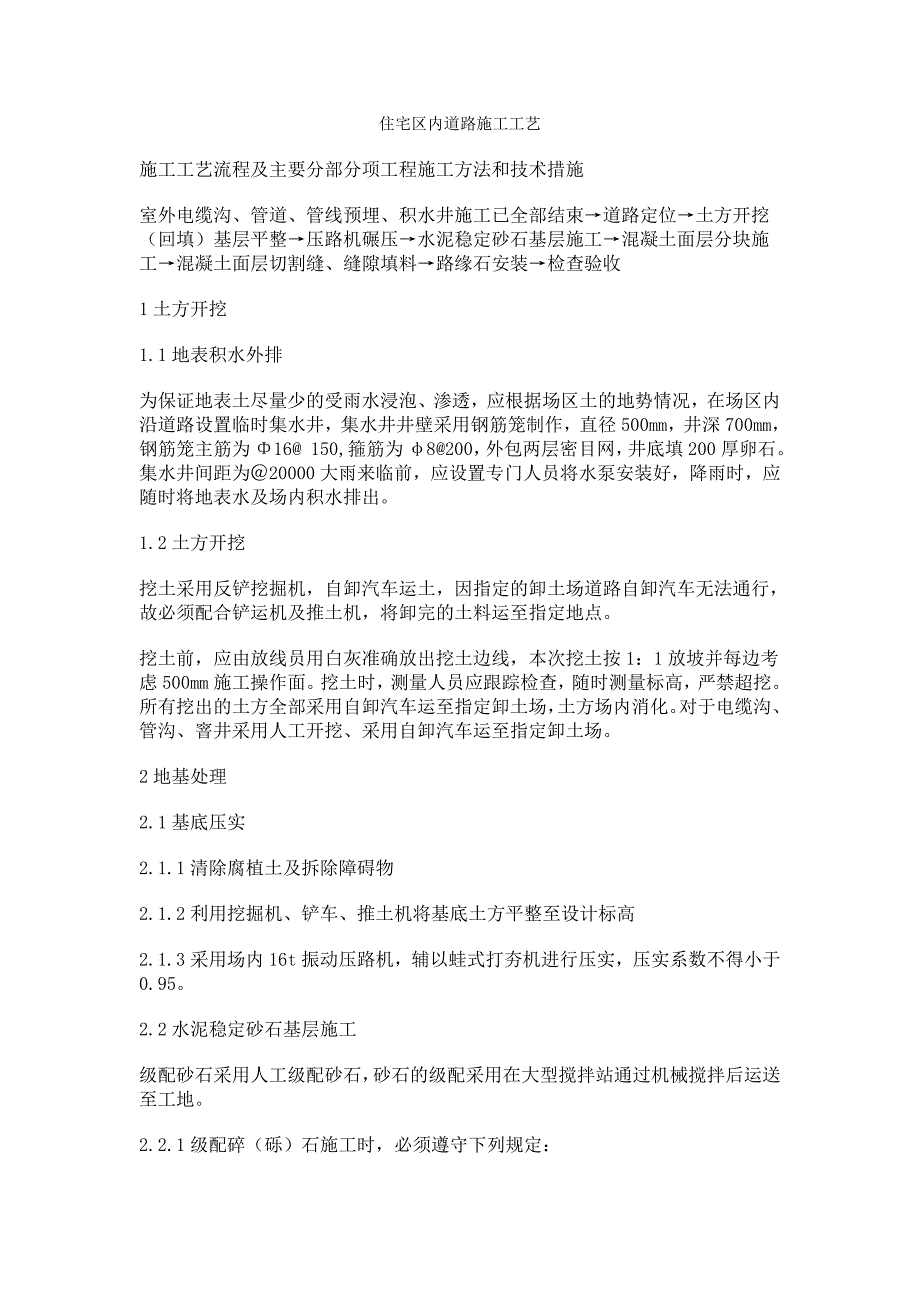

1、住宅区内道路施工工艺施工工艺流程及主要分部分项工程施工方法和技术措施室外电缆沟、管道、管线预埋、积水井施工已全部结束道路定位土方开挖（回填）基层平整压路机碾压水泥稳定砂石基层施工混凝土面层分块施工混凝土面层切割缝、缝隙填料路缘石安装检查验收1土方开挖1.1地表积水外排为保证地表土尽量少的受雨水浸泡、渗透，应根据场区土的地势情况，在场区内沿道路设置临时集水井，集水井井壁采用钢筋笼制作，直径500mm，井深700mm，钢筋笼主筋为16 150,箍筋为8200，外包两层密目网，井底填200厚卵石。集水井间距为20000大雨来临前，应设置专门人员将水泵安装好，降雨时，应随时将地表水及场内积水排出。1.
2、2土方开挖挖土采用反铲挖掘机，自卸汽车运土，因指定的卸土场道路自卸汽车无法通行，故必须配合铲运机及推土机，将卸完的土料运至指定地点。挖土前，应由放线员用白灰准确放出挖土边线，本次挖土按1：1放坡并每边考虑500mm施工操作面。挖土时，测量人员应跟踪检查，随时测量标高，严禁超挖。所有挖出的土方全部采用自卸汽车运至指定卸土场，土方场内消化。对于电缆沟、管沟、窨井采用人工开挖、采用自卸汽车运至指定卸土场。2地基处理2.1基底压实2.1.1清除腐植土及拆除障碍物2.1.2利用挖掘机、铲车、推土机将基底土方平整至设计标高2.1.3采用场内16t振动压路机，辅以蛙式打夯机进行压实，压实系数不得小于0.95

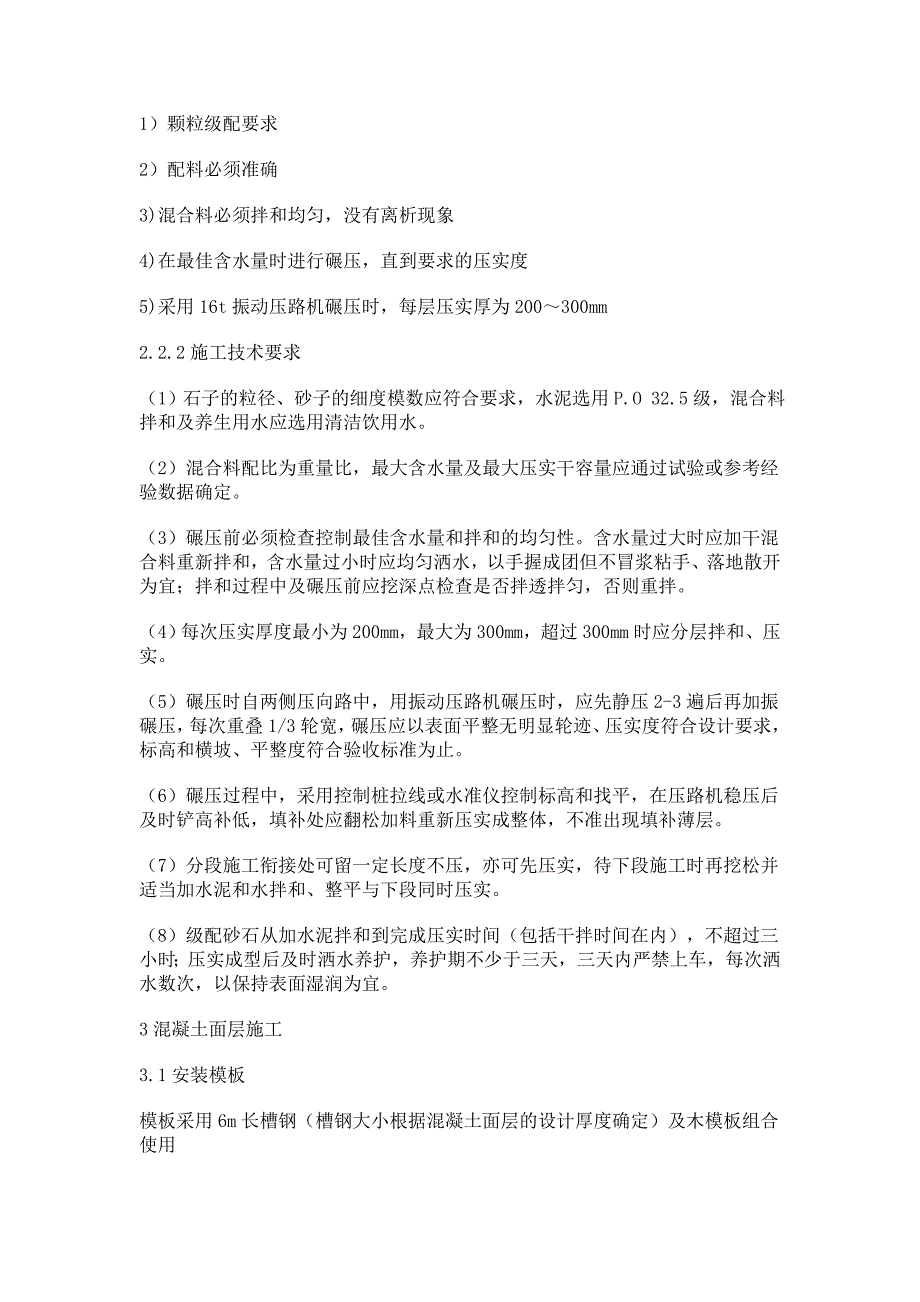

3、。2.2水泥稳定砂石基层施工级配砂石采用人工级配砂石，砂石的级配采用在大型搅拌站通过机械搅拌后运送至工地。2.2.1级配碎（砾）石施工时，必须遵守下列规定：1）颗粒级配要求2）配料必须准确3)混合料必须拌和均匀，没有离析现象4)在最佳含水量时进行碾压，直到要求的压实度5)采用16t振动压路机碾压时，每层压实厚为200300mm2.2.2施工技术要求（1）石子的粒径、砂子的细度模数应符合要求，水泥选用P.O 32.5级，混合料拌和及养生用水应选用清洁饮用水。（2）混合料配比为重量比，最大含水量及最大压实干容量应通过试验或参考经验数据确定。（3）碾压前必须检查控制最佳含水量和拌和的均匀性。含水量过
4、大时应加干混合料重新拌和，含水量过小时应均匀洒水，以手握成团但不冒浆粘手、落地散开为宜；拌和过程中及碾压前应挖深点检查是否拌透拌匀，否则重拌。（4）每次压实厚度最小为200mm，最大为300mm，超过300mm时应分层拌和、压实。（5）碾压时自两侧压向路中，用振动压路机碾压时，应先静压2-3遍后再加振碾压，每次重叠1/3轮宽，碾压应以表面平整无明显轮迹、压实度符合设计要求，标高和横坡、平整度符合验收标准为止。（6）碾压过程中，采用控制桩拉线或水准仪控制标高和找平，在压路机稳压后及时铲高补低，填补处应翻松加料重新压实成整体，不准出现填补薄层。（7）分段施工衔接处可留一定长度不压，亦可先压实，待下

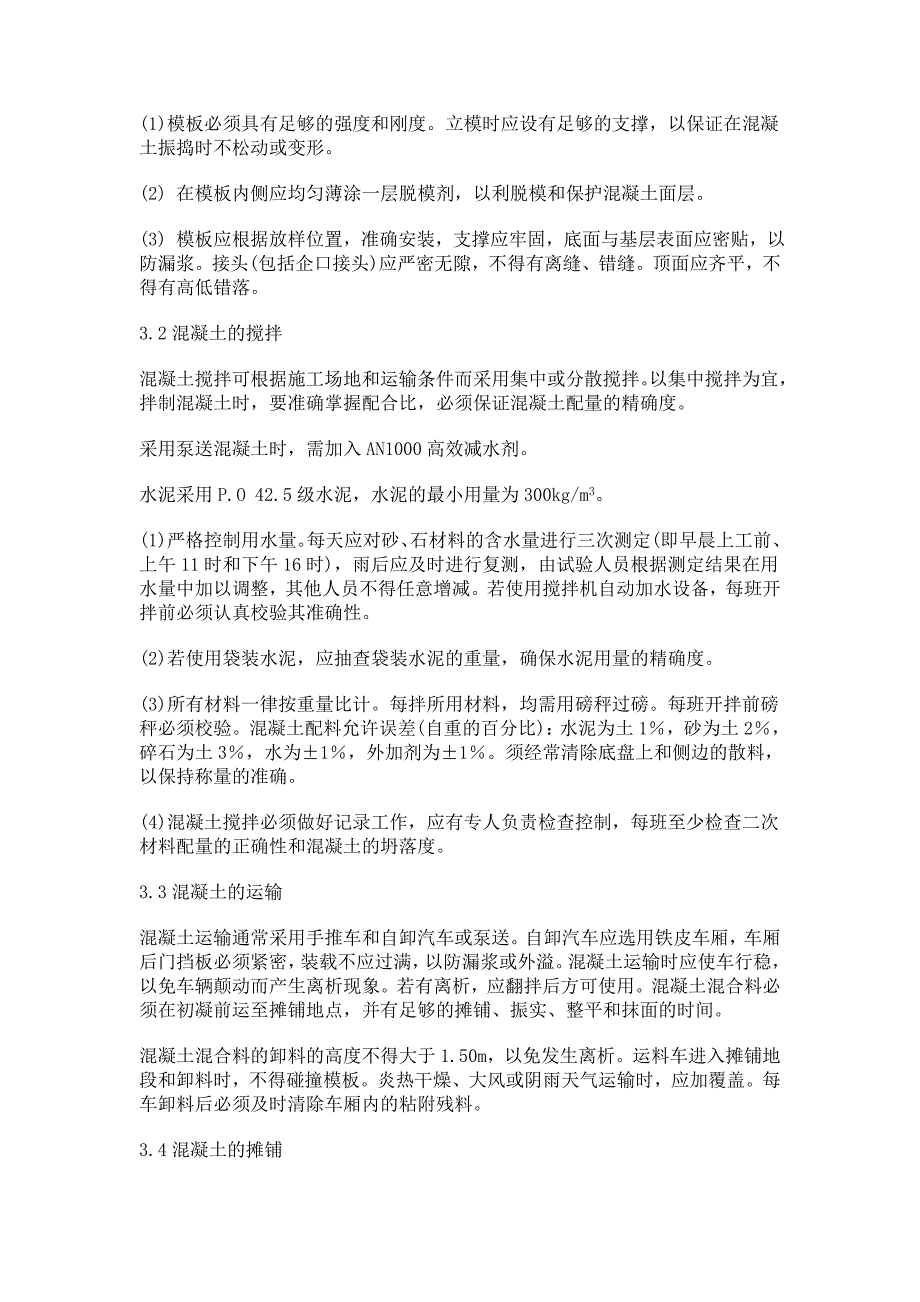

5、段施工时再挖松并适当加水泥和水拌和、整平与下段同时压实。（8）级配砂石从加水泥拌和到完成压实时间（包括干拌时间在内），不超过三小时；压实成型后及时洒水养护，养护期不少于三天，三天内严禁上车，每次洒水数次，以保持表面湿润为宜。3混凝土面层施工3.1安装模板模板采用6m长槽钢（槽钢大小根据混凝土面层的设计厚度确定）及木模板组合使用(1)模板必须具有足够的强度和刚度。立模时应设有足够的支撑，以保证在混凝土振捣时不松动或变形。(2) 在模板内侧应均匀薄涂一层脱模剂，以利脱模和保护混凝土面层。 (3) 模板应根据放样位置，准确安装，支撑应牢固，底面与基层表面应密贴，以防漏浆。接头(包括企口接头)应严密无
6、隙，不得有离缝、错缝。顶面应齐平，不得有高低错落。3.2混凝土的搅拌混凝土搅拌可根据施工场地和运输条件而采用集中或分散搅拌。以集中搅拌为宜，拌制混凝土时，要准确掌握配合比，必须保证混凝土配量的精确度。采用泵送混凝土时，需加入AN1000高效减水剂。水泥采用P.O 42.5级水泥，水泥的最小用量为300kg/m3。(1)严格控制用水量。每天应对砂、石材料的含水量进行三次测定(即早晨上工前、上午11时和下午16时)，雨后应及时进行复测，由试验人员根据测定结果在用水量中加以调整，其他人员不得任意增减。若使用搅拌机自动加水设备，每班开拌前必须认真校验其准确性。(2)若使用袋装水泥，应抽查袋装水泥的重量
7、，确保水泥用量的精确度。(3)所有材料一律按重量比计。每拌所用材料，均需用磅秤过磅。每班开拌前磅秤必须校验。混凝土配料允许误差(自重的百分比)：水泥为土1，砂为土2，碎石为土3，水为1，外加剂为1。须经常清除底盘上和侧边的散料，以保持称量的准确。(4)混凝土搅拌必须做好记录工作，应有专人负责检查控制，每班至少检查二次材料配量的正确性和混凝土的坍落度。3.3混凝土的运输 混凝土运输通常采用手推车和自卸汽车或泵送。自卸汽车应选用铁皮车厢，车厢后门挡板必须紧密，装载不应过满，以防漏浆或外溢。混凝土运输时应使车行稳，以免车辆颠动而产生离析现象。若有离析，应翻拌后方可使用。混凝土混合料必须在初凝前运至摊
8、铺地点，并有足够的摊铺、振实、整平和抹面的时间。混凝土混合料的卸料的高度不得大于1.50m，以免发生离析。运料车进入摊铺地段和卸料时，不得碰撞模板。炎热干燥、大风或阴雨天气运输时，应加覆盖。每车卸料后必须及时清除车厢内的粘附残料。3.4混凝土的摊铺摊铺混凝土前应检查下列内容： (1)模板的位置、标高、涂油、支撑牢固程度是否符合要求，模板底面与基层表面(或老路面)间是否密贴无缝隙，胀缝、纵缝、施工缝的传力杆是否按要求设置。(2)基层表面，若有局部松散，应立即整修。杂物应清除干净。在摊铺前应洒水湿润。(3)运输路线是否平整通畅，养护和防雨等的准备工作是否落实。(4)临时排水设施是否落实。运到浇筑现
9、场的混合料如有离析现象，应用铁铲翻拌均匀。摊铺时用铁铲撒铺混合料，不得扬撒抛掷，以免混凝土发生离析。在模板附近，需用方铲扣铲法撒铺混合料，并插捣几下，使浆水捣出，以免发生空洞蜂窝现象。混凝土板厚在22cm以下时，可一次摊铺捣实，厚度超过22cm时，应分二次摊铺，分层振实。分二层摊铺时，下层摊铺厚度约为总厚度的35(边摊铺、边整平、边振实)，振实后，紧接摊铺上层，并整平振实。每仓混凝土板的摊铺振实工作应连续进行，不得中途间断。若有特殊的原因，在初凝时间内被迫临时停工，中断施工的一块混凝土板上应用湿麻布覆盖，以防假凝。恢复施工时，应将此处混凝土耙松补浆后再继续浇筑。若停工超过混凝土初凝时间，应作施
10、工缝处理。施工缝应设在缩缝处。若无法设在缩缝处，其位置应设在板的正中部分。超过初凝时间的混凝土混合料严禁继续使用，严禁分散铺于混凝土板底层，已经摊铺的必须予以清除。摊铺时应考虑振实后的下沉量。摊铺时可在模板顶面加一厚约2.5cm的木条，以防振动时混凝土混合料外溢。木条可用U形铁夹子紧卡在模板顶上，随摊铺进度向前移动。若浇筑过程中遇雨，对浇筑好的混凝土应用事前准备好的防雨设施进行覆盖，未浇筑混凝土暂停施工。3.5混凝土振捣混凝土的振捣采用插入式振动棒进行振捣，在每一位置的振动时间一般为15s25s，不得过久，应以振至混凝土混合料泛浆，不明显下降、不冒气泡，表面均匀为度。振动时应将振动棒垂直上下缓
11、慢抽动，每次移动间距不得大于作用半径的1.5倍。插入式振动棒与模板的间距一般为lOcm左右。插入式振动棒严禁在传力杆上振捣，以免损坏邻板边缘混凝土。用振动棒振捣完毕后，表面再用振动梁振实整平。振动梁在振捣时其两端应搁在两侧纵向模板上，作为控制路面标高的依据。为提高混凝土面层表面的平整度、密实度和耐磨能力，经振实整平后，应用振动梁搁在纵向模板(侧模)顶上，自一端向另一端依次振动两遍。在振动梁拖振整平后，再用滚筒进一步整平，并赶去多余浮浆。3.6收水抹面及表面滚槽 水泥混凝土路面收水抹面及滚槽技术操作的好坏与严格掌握混凝土的收水时间，及时做好抹面工作有关。收水抹面就是在路面混凝土浇捣成型，并经过整
12、平后的一道表面处理工艺，它能增强抗磨能力和防止产生网状细裂缝。收水抹面的目的，是使表面磨耗层(2mm4mm的砂浆层)密实、平整。在收水抹面成活的基础上再进行表面滚槽处理，处理后的路面表面要经得起车轮长期作用而不磨光，其表面应具有细纹理和一定的粗糙度并应有贯道通的小沟槽以利于排水，并符合行车安全度及雨天行车少滑溜的要求。混凝土面层抹面一般分3遍进行。即一遍木抹先找平抹平（粗抹），待砼表面无渗水时再抹平抹光（细抹），以达到板面平整、密实的效果。烈日曝晒时应搭遮阳棚进行抹面工作。抹面过程中，严禁采用洒水、撒干水泥、补浆等方法找平。混凝土面层整平抹光成型后，应平坦、密实、无抹痕，不露石子，无砂眼和气眼
13、，并有一定的粗糙度。当混凝土处于初凝终止状态，表面尚呈湿润时，应趁此时机进行最后一次抹面，把混凝土表面砂浆进一步挤压紧密。表面平整后，多余水基本排除蒸发，用食指稍微加压按下去能出现2mm左右深度的凹痕，或抹子加压抹面能出现水光，即为最佳滚槽时间。滚槽时应顺横坡方向进行，为形成勾通的沟槽而利于排水，滚槽工具应在整个板面上一次进行，中途不得停留或分二次，操作人员站在脚手板上，从第一条纵缝模板开始，滚槽工具接触混凝土表面，脚同时移动走向另一块纵缝模板上。3.7接缝施工（1） 胀缝施工胀缝应与路面中心线垂直，缝壁必须垂直，缝隙宽度必须一致，缝中不得连浆。缝隙填缝材料为L-600低发泡聚氯乙烯泡沫塑料。
14、胀缝传力杆的活动端，设在缝的一边。固定后的传力杆必须平行于板面及路面中心线，其误差不得大于5mm。传力杆的固定采用顶头木模固定并应符合下列规定：传力杆长度的一半应穿过端头挡板，固定于外侧定位模板中。混凝土拌和物浇筑前应检查传力杆位置；浇筑时，应先摊铺下层混凝土拌和物用插入式振捣器振实，并应在校正传力杆位置后，再浇筑上层混凝土拌和物。浇筑邻板时应拆除顶头木模，并应设置L-600低发泡聚氯乙烯泡沫塑料和传力杆套管（2）缩缝施工缩缝的施工方法，应采用切逢法。当混凝土达到设计强度的25%30%时，应采用切逢机进行切割。切缝用水冷却时，应防止切缝水渗入基层和土基。（3）施工缝施工施工缝的位置宜与胀缝或缩
15、逢设计位置重合，施工缝应与路面中心线垂直。施工缝传力杆长度的一半锚固于混凝土中，另一半应涂沥青，允许滑动。传力杆必须与缝壁垂直。施工缝的施工方法参见胀缝施工方法，缝隙填充料为L-600低发泡聚氯乙烯泡沫塑料。（4）纵缝施工纵缝施工方法参见胀缝施工方法，并应分别符合下列规定；1平缝纵缝，对已浇筑混凝土板的缝壁应涂刷沥青，并应避免涂在传力杆上。2纵缝设置传力杆时，应采用螺纹钢筋，并应设置在板厚中间。3.8混凝土养护当混凝土表面尚呈湿润而有一定硬度(用手指轻轻揿上去没有痕迹)时，即应用湿草帘(或湿草袋、湿砂)覆盖，并洒水湿润(不得使用水龙头集中在一处冲浇或直接浇在混凝土表面上)。混凝土表面不得留有任
16、何痕迹如脚印和草帘痕迹等。必须经常洒水，使草帘始终保持潮湿，湿治养生期一般为14d，在养生期间覆盖物应始终保持湿润，每天用喷壶或水龙带均匀洒水至少2-3次，夏季洒水还需增加，混凝土在高温条件下，才能加快其凝结作用。如养生期不足或早期养生不及时，均会影响混凝土强度的发育增长和表面抗磨性。湿治养生结束后，应将草帘移出（在接缝处的草帘暂不移去），以防止尘土、垃圾、小石子落人缝内而增加填缝前清除的困难。在纵坡不大的路段，也可采用围水法对混凝土进行养生。用粘土沿路面两边筑成小土堰，把路面分段围住，然后在堰内灌水5cm-l00cm深，以淹没混凝土表面。此法既可节省洒水工作量，又可避免烈日强风对混凝土的侵害。
