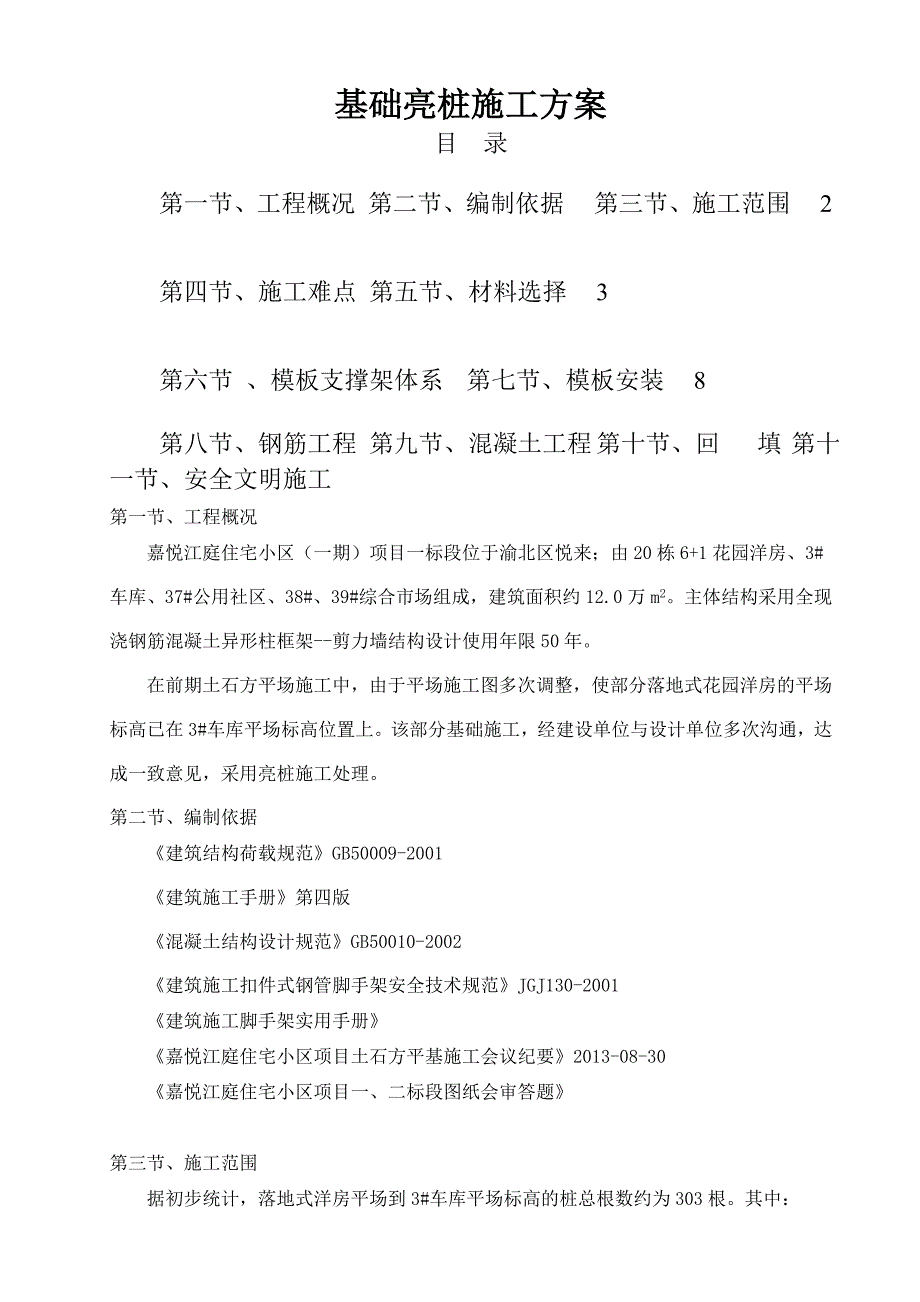

1、基础亮桩施工方案目 录第一节、工程概况第二节、编制依据第三节、施工范围2第四节、施工难点第五节、材料选择3第六节 、模板支撑架体系第七节、模板安装8第八节、钢筋工程第九节、混凝土工程第十节、回 填第十一节、安全文明施工第一节、工程概况嘉悦江庭住宅小区（一期）项目一标段位于渝北区悦来；由20栋6+1花园洋房、3#车库、37#公用社区、38#、39#综合市场组成，建筑面积约12.0万m2。主体结构采用全现浇钢筋混凝土异形柱框架-剪力墙结构设计使用年限50年。在前期土石方平场施工中，由于平场施工图多次调整，使部分落地式花园洋房的平场标高已在3#车库平场标高位置上。该部分基础施工，经建设单位与设计单位

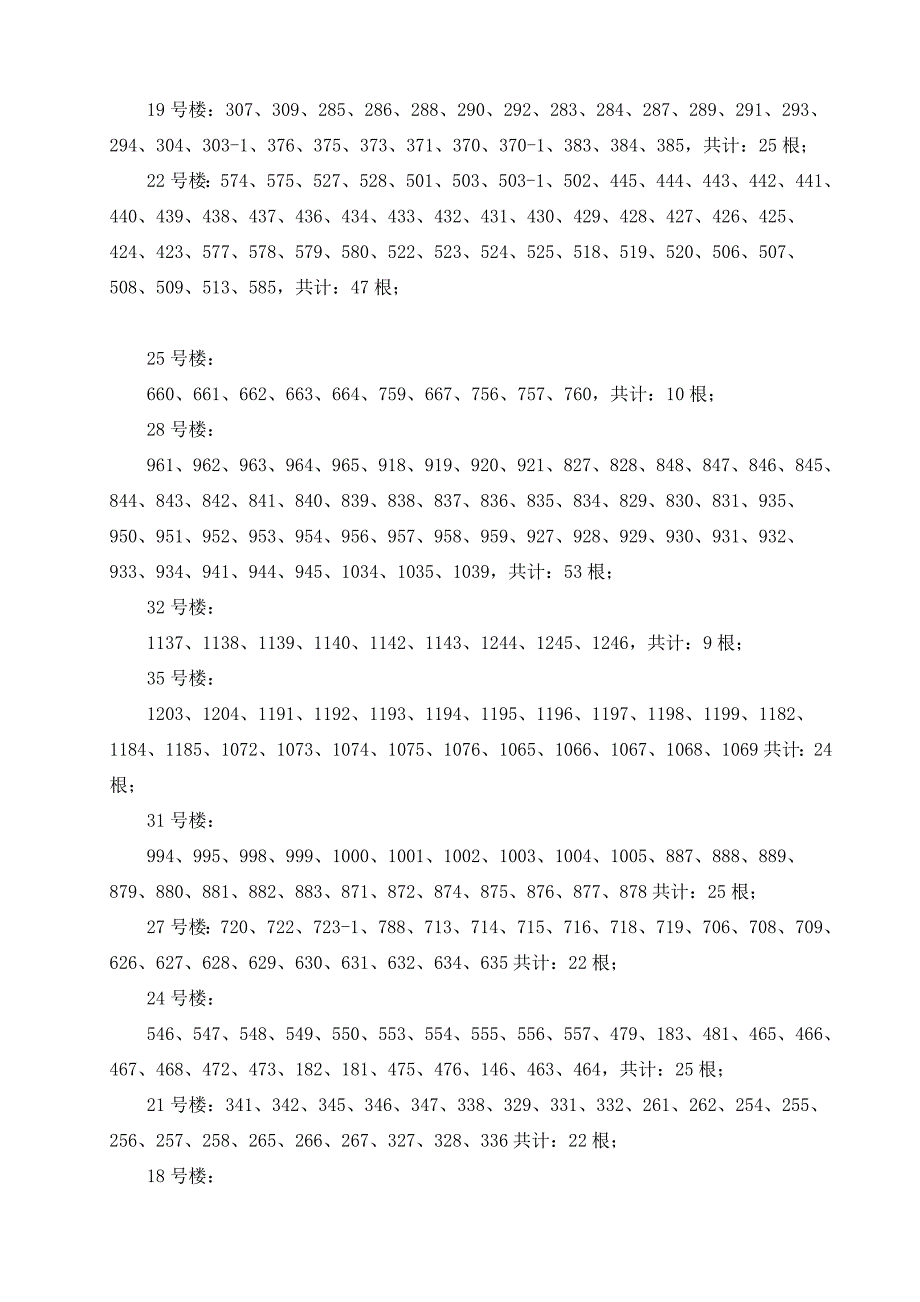

2、多次沟通，达成一致意见，采用亮桩施工处理。第二节、编制依据建筑结构荷载规范GB50009-2001建筑施工手册第四版混凝土结构设计规范GB50010-2002建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑施工脚手架实用手册嘉悦江庭住宅小区项目土石方平基施工会议纪要2013-08-30嘉悦江庭住宅小区项目一、二标段图纸会审答题第三节、施工范围据初步统计，落地式洋房平场到3#车库平场标高的桩总根数约为303根。其中：19号楼：307、309、285、286、288、290、292、283、284、287、289、291、293、294、304、303-1、376、375、373、3
3、71、370、370-1、383、384、385，共计：25根；22号楼：574、575、527、528、501、503、503-1、502、445、444、443、442、441、440、439、438、437、436、434、433、432、431、430、429、428、427、426、425、424、423、577、578、579、580、522、523、524、525、518、519、520、506、507、508、509、513、585，共计：47根；25号楼：660、661、662、663、664、759、667、756、757、760，共计：10根；28号楼：961、962、9
4、63、964、965、918、919、920、921、827、828、848、847、846、845、844、843、842、841、840、839、838、837、836、835、834、829、830、831、935、950、951、952、953、954、956、957、958、959、927、928、929、930、931、932、933、934、941、944、945、1034、1035、1039，共计：53根；32号楼：1137、1138、1139、1140、1142、1143、1244、1245、1246，共计：9根；35号楼：1203、1204、1191、1192、1193、1
5、194、1195、1196、1197、1198、1199、1182、1184、1185、1072、1073、1074、1075、1076、1065、1066、1067、1068、1069共计：24根；31号楼：994、995、998、999、1000、1001、1002、1003、1004、1005、887、888、889、879、880、881、882、883、871、872、874、875、876、877、878共计：25根；27号楼：720、722、723-1、788、713、714、715、716、718、719、706、708、709、626、627、628、629、630、631、
6、632、634、635共计：22根；24号楼：546、547、548、549、550、553、554、555、556、557、479、183、481、465、466、467、468、472、473、182、181、475、476、146、463、464，共计：25根；21号楼：341、342、345、346、347、338、329、331、332、261、262、254、255、256、257、258、265、266、267、327、328、336共计：22根；18号楼：225、226、223、224、211、212、213、206、207、208、209、210、137、138、139、14

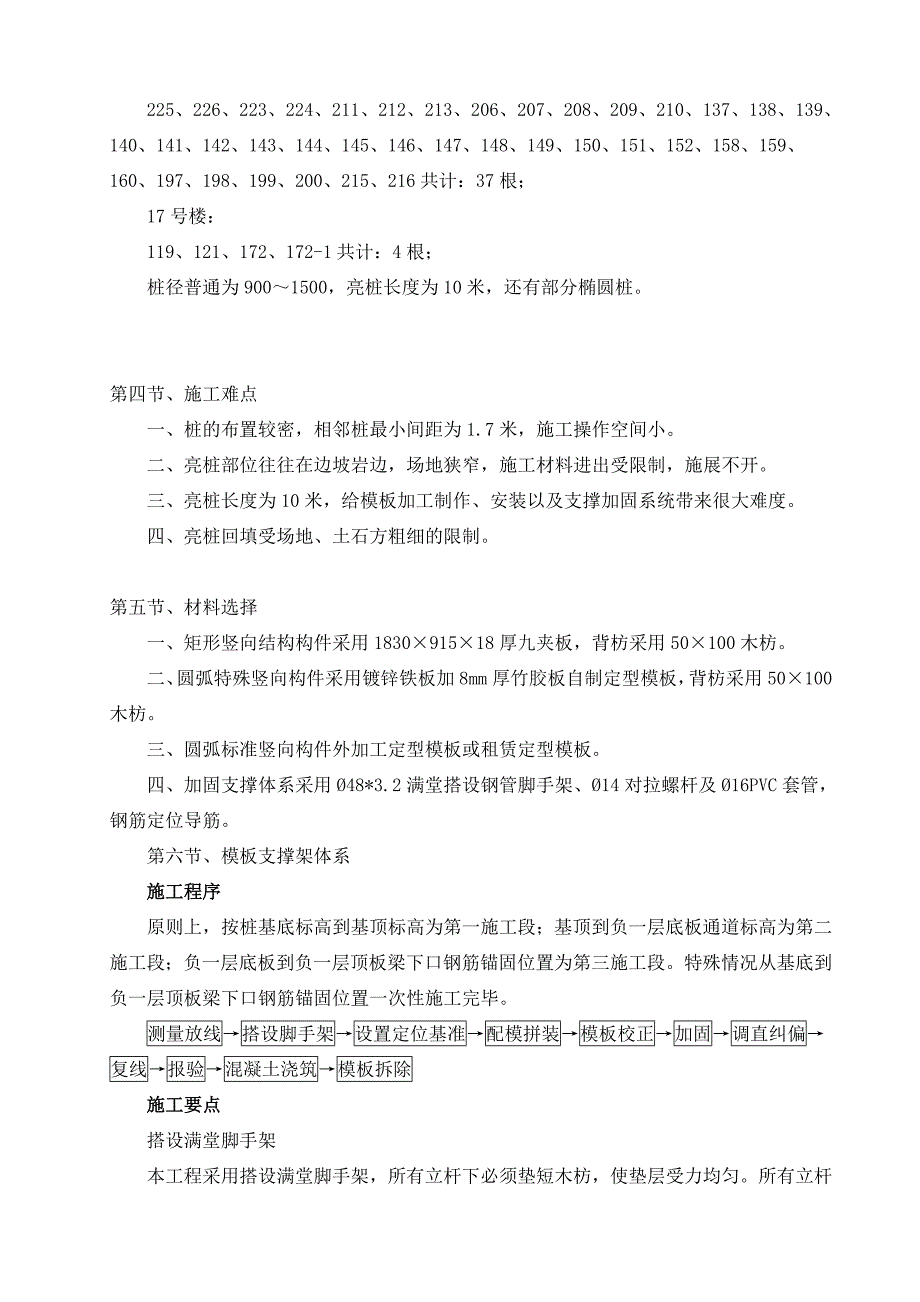

7、0、141、142、143、144、145、146、147、148、149、150、151、152、158、159、160、197、198、199、200、215、216共计：37根；17号楼：119、121、172、172-1共计：4根； 桩径普通为9001500，亮桩长度为10米，还有部分椭圆桩。第四节、施工难点一、桩的布置较密，相邻桩最小间距为1.7米，施工操作空间小。二、亮桩部位往往在边坡岩边，场地狭窄，施工材料进出受限制，施展不开。三、亮桩长度为10米，给模板加工制作、安装以及支撑加固系统带来很大难度。四、亮桩回填受场地、土石方粗细的限制。第五节、材料选择一、矩形竖向结构构件采用18
8、3091518厚九夹板，背枋采用50100木枋。二、圆弧特殊竖向构件采用镀锌铁板加8mm厚竹胶板自制定型模板，背枋采用50100木枋。三、圆弧标准竖向构件外加工定型模板或租赁定型模板。四、加固支撑体系采用48*3.2满堂搭设钢管脚手架、14对拉螺杆及16PVC套管，钢筋定位导筋。第六节 、模板支撑架体系施工程序原则上，按桩基底标高到基顶标高为第一施工段；基顶到负一层底板通道标高为第二施工段；负一层底板到负一层顶板梁下口钢筋锚固位置为第三施工段。特殊情况从基底到负一层顶板梁下口钢筋锚固位置一次性施工完毕。测量放线搭设脚手架设置定位基准配模拼装模板校正加固调直纠偏复线报验混凝土浇筑模板拆除施工要点
9、搭设满堂脚手架本工程采用搭设满堂脚手架，所有立杆下必须垫短木枋，使垫层受力均匀。所有立杆下必须设一道扫地杆，扫地杆距垫层或楼面板的距离为150。本工程立杆间距为1200，水平杆步距为1500，为保证架体的稳定性，在架体的端头和中间各设一道垂直剪刀撑。梁下小横杆下面必须设一道水平的牵杆，提高梁架体的整体性。模板施工准备施工管理人员及各工种外用工管理人员在施工前必须认真熟悉图纸及相关规程规范，熟悉各构件的轴线位置及标高，绘出模板专用的构件布置图及各构件的模板拼装图，并以此提出模板及配件计划。模板入场后，必须分堆码整齐，然后进行质量抽查，若发现误差过大，则必须组织人员修理后才使用。施工以前，模板专业
10、工长必须向操作班组进行详细的技术交底，内容包括结构工程概况介绍，各种构件所选用的模板类型，组拼校正方法，质量标准，各工序的计划完成时间，模板拆除条件等内容。协助外用工负责人根据每道工序的计划完成时间排出劳动需用量计划。根据轴线控制方法，在基顶桩上弹出各根轴线及模板的平面控制线。用于模板背枋的木枋必须采用刨床将贴模面及反面刨平，并使垂直于刨面的高度尺寸相同，以保证模板拼装后的模面平整度小于规范规定的允许偏差。操作工艺要求放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查校正柱子用的地锚已预埋好。柱子钢筋绑扎完毕，绑好钢筋保护层垫块，并完善隐检报验手续。扣件式满堂钢管脚手架设计计算
11、计算参考：建筑施工手册(一)、 计算资料确定（1）架体尺寸构件型号截面积A(cm2)惯性矩I(cm4)截面模量W(cm3)回转半径i(cm)单位长重量kN/m强度允许值N/mm248x34.8912.195.081.580.038205(二)、横向、纵向水平杆抗弯强度计算 永久荷载标准gk=0.685kN/m；MA=1/2*gk*a2 =30.84NmMB=1/2*gk*a12 =3.43NmMGK=1/2*gk*2*lb-(MA-MB)/gk*lb2-MA =654.52Nm 施工均布活荷载标准值Qk=2.25kN/mMQK=Qklb2/8 =180.00NmM=1.2MGK+1.4MQK
12、=1037.42Nm =M/W=204.22N/mm2 205N/mm2满足横向水平杆抗弯安全要求（1）考虑静载情况 P=gk(lb+a+a1)*(lb+a-a1)/2*lb=575.7N；M1=0.715Pla MB=MC=-0.15Pla（2）考虑活载情况 Q=1/2qk*lb=1125.0N； 活载最不利位置考虑跨中最大弯距：M1=0.213Qla（3）最不利组合 静载与活载最不利组合时M2跨中弯距最大：MGK=0.175Pla =120.90NmMQK=0.213Qla =287.55NmM=1.2MGK+1.4MQK =547.66Nm =M/W=107.81N/mm2 205N/m
13、m2满足纵向水平杆抗弯安全要求(三)、纵向、横向水平杆的挠度复核1、横向水平杆的挠度（1）考虑静载情况K1=4MA/qklb2 =0.18NmK2=4MB/qklb3 =0.02Nm查建筑结构静力计算手册中梁在均布荷载作用下的最大挠度表，用K1、K2值采用插入法求得系数 K=0.1972v1=K*qk*la4/24EI（2）考虑活载情况v2=5*qk*la4/384EI（3）组合v=v1+v2=K*qk*la4/24EI+5*qk*la4/384EI =1.39mm lb/150=6.67mm满足横向水平杆的挠度要求2、纵向水平杆的挠度（1）考虑静载情况v1=1.146Pla3/100EI（2
14、）考虑活载情况v2=1.615Qla3/100EIv1+v2=la3(1.146P+1.615Q)/100EI=1.70mm la/150=8.00mm满足纵向水平杆的挠度要求(四)、纵向水平杆与立杆连接时扣件的抗滑承载力复核 纵向水平杆与立杆连接时扣件受到的垂直作用力包括贴立杆的横向水平杆荷载F和M1在扣件处引起的与F同向的最大剪力V之和。 F=1.2P+1.4Q=2265.88N Rc=8.00KN V=1.2*0.65*P+1.4*0.575*Q=1354.70N R=F+V=3620.58N Rc=8.00KN满足纵向水平杆与立杆连接时扣件的抗滑承载力安全要求(五)、立杆的稳定计算（1）风荷载标准值 k=0.7zs
