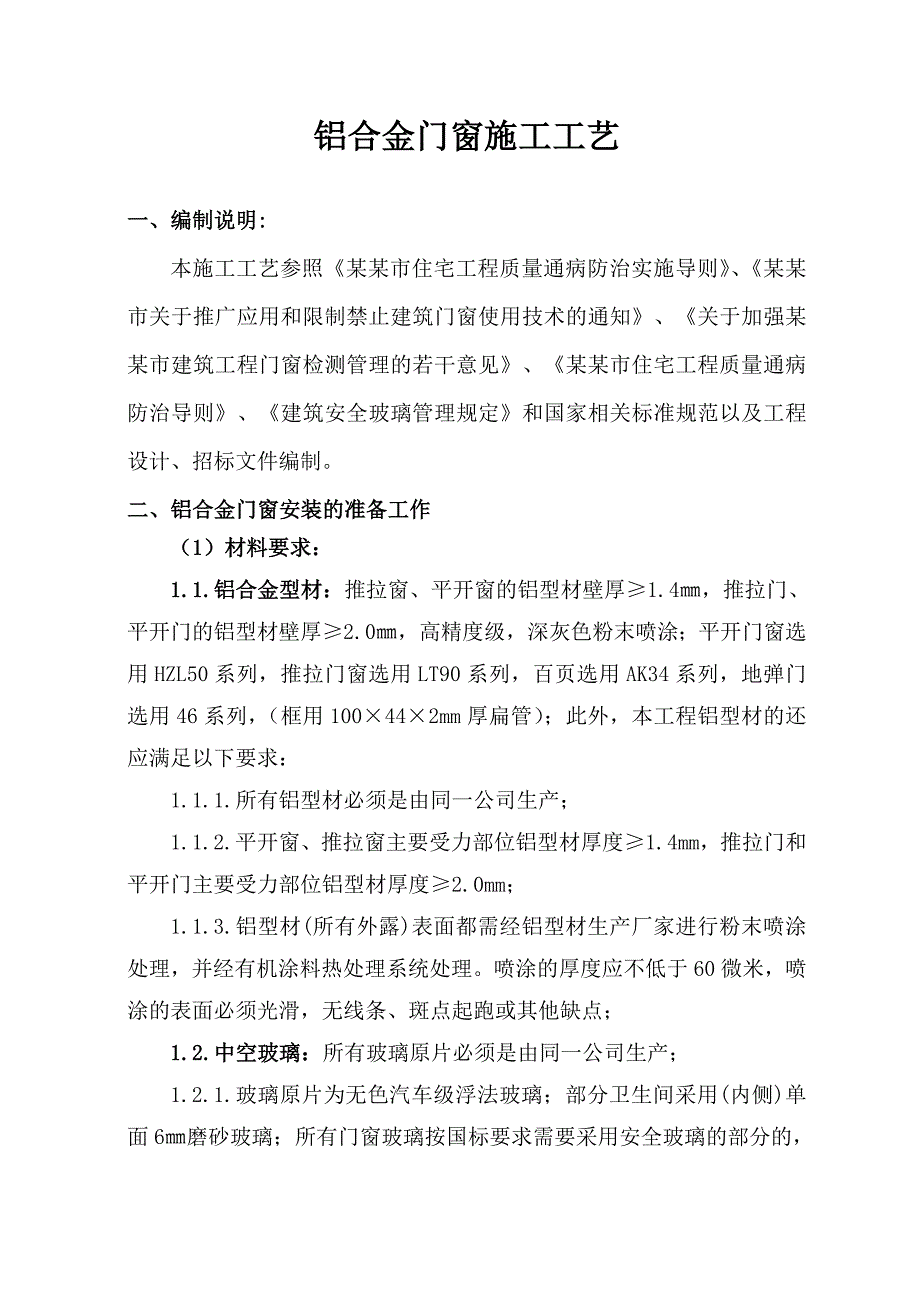

住宅工程铝合金门窗施工工艺.doc_第1页
第1页 / 共19页

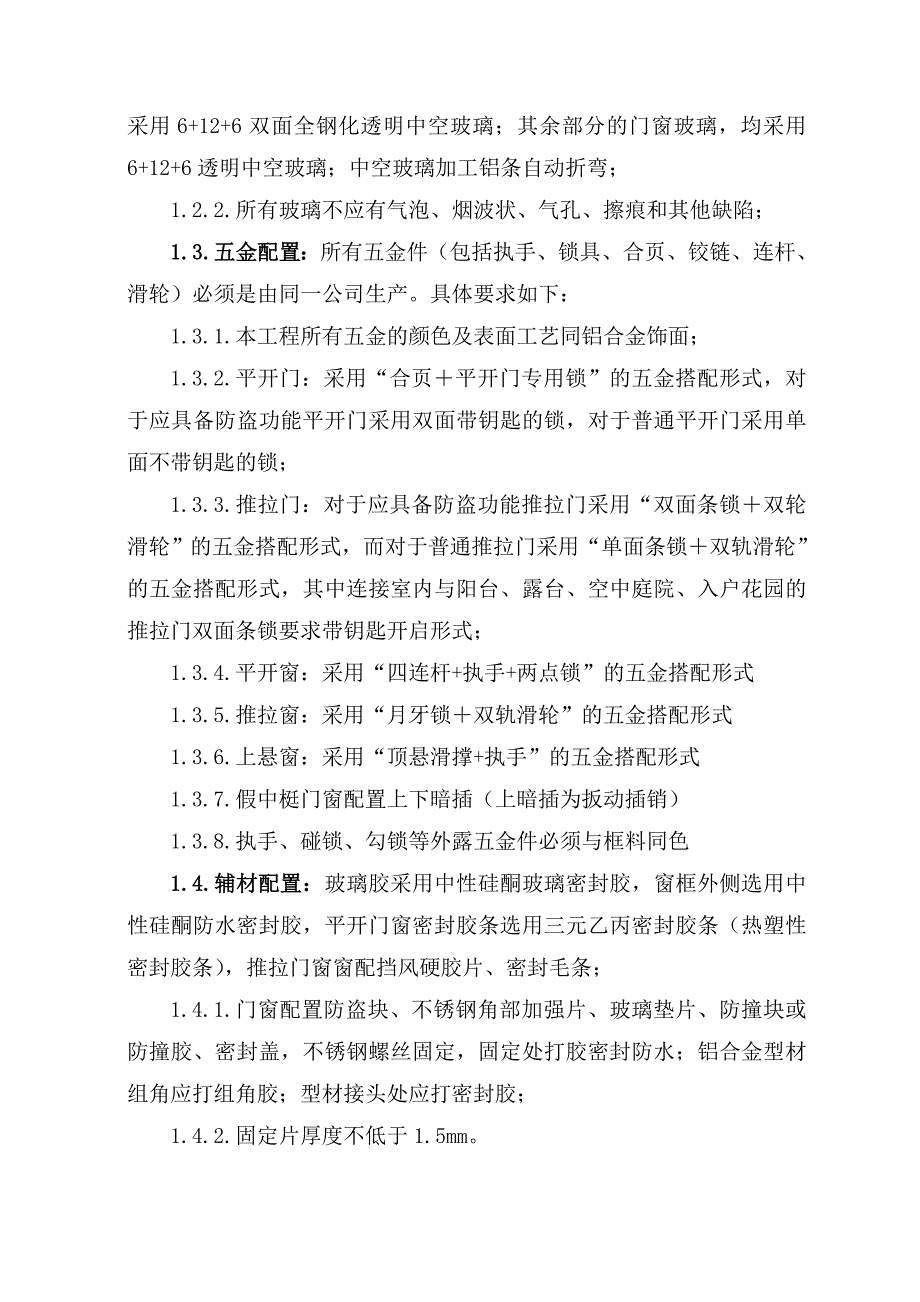

住宅工程铝合金门窗施工工艺.doc_第2页
第2页 / 共19页

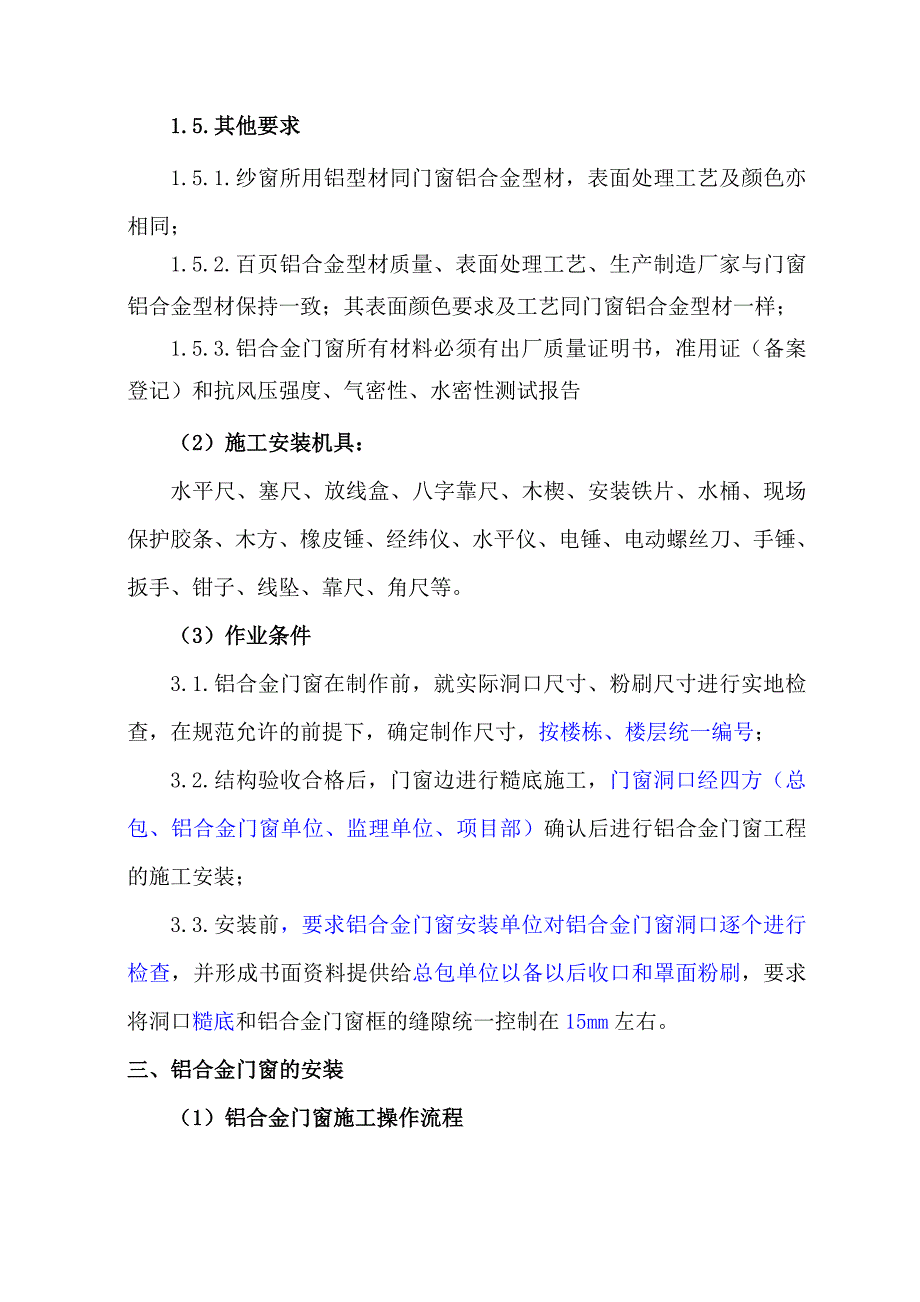

住宅工程铝合金门窗施工工艺.doc_第3页
第3页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第4页
第4页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第5页
第5页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第6页
第6页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第7页
第7页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第8页
第8页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第9页
第9页 / 共19页
住宅工程铝合金门窗施工工艺.doc_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《住宅工程铝合金门窗施工工艺.doc》由会员分享,可在线阅读,更多相关《住宅工程铝合金门窗施工工艺.doc(19页珍藏版)》请在第壹文秘上搜索。

1、铝合金门窗施工工艺一、编制说明: 本施工工艺参照某某市住宅工程质量通病防治实施导则、某某市关于推广应用和限制禁止建筑门窗使用技术的通知、关于加强某某市建筑工程门窗检测管理的若干意见、某某市住宅工程质量通病防治导则、建筑安全玻璃管理规定和国家相关标准规范以及工程设计、招标文件编制。二、铝合金门窗安装的准备工作(1)材料要求:1.1.铝合金型材:推拉窗、平开窗的铝型材壁厚1.4,推拉门、平开门的铝型材壁厚2.0,高精度级,深灰色粉末喷涂;平开门窗选用HZL50系列,推拉门窗选用LT90系列,百页选用AK34系列,地弹门选用46系列,(框用100442mm厚扁管);此外,本工程铝型材的还应满足以下要

2、求:1.1.1.所有铝型材必须是由同一公司生产;1.1.2.平开窗、推拉窗主要受力部位铝型材厚度1.4mm,推拉门和平开门主要受力部位铝型材厚度2.0mm;1.1.3.铝型材(所有外露)表面都需经铝型材生产厂家进行粉末喷涂处理,并经有机涂料热处理系统处理。喷涂的厚度应不低于60微米,喷涂的表面必须光滑,无线条、斑点起跑或其他缺点;1.2.中空玻璃:所有玻璃原片必须是由同一公司生产;1.2.1.玻璃原片为无色汽车级浮法玻璃;部分卫生间采用(内侧)单面6磨砂玻璃;所有门窗玻璃按国标要求需要采用安全玻璃的部分的,采用6+12+6双面全钢化透明中空玻璃;其余部分的门窗玻璃,均采用 6+12+6透明中空

3、玻璃;中空玻璃加工铝条自动折弯;1.2.2.所有玻璃不应有气泡、烟波状、气孔、擦痕和其他缺陷;1.3.五金配置:所有五金件(包括执手、锁具、合页、铰链、连杆、滑轮)必须是由同一公司生产。具体要求如下:1.3.1.本工程所有五金的颜色及表面工艺同铝合金饰面;1.3.2.平开门:采用“合页平开门专用锁”的五金搭配形式,对于应具备防盗功能平开门采用双面带钥匙的锁,对于普通平开门采用单面不带钥匙的锁;1.3.3.推拉门:对于应具备防盗功能推拉门采用“双面条锁双轮滑轮”的五金搭配形式,而对于普通推拉门采用“单面条锁双轨滑轮”的五金搭配形式,其中连接室内与阳台、露台、空中庭院、入户花园的推拉门双面条锁要求

4、带钥匙开启形式;1.3.4.平开窗:采用“四连杆+执手+两点锁”的五金搭配形式1.3.5.推拉窗:采用“月牙锁双轨滑轮”的五金搭配形式1.3.6.上悬窗:采用“顶悬滑撑+执手”的五金搭配形式1.3.7.假中梃门窗配置上下暗插(上暗插为扳动插销)1.3.8.执手、碰锁、勾锁等外露五金件必须与框料同色1.4.辅材配置:玻璃胶采用中性硅酮玻璃密封胶,窗框外侧选用中性硅酮防水密封胶,平开门窗密封胶条选用三元乙丙密封胶条(热塑性密封胶条),推拉门窗窗配挡风硬胶片、密封毛条;1.4.1.门窗配置防盗块、不锈钢角部加强片、玻璃垫片、防撞块或防撞胶、密封盖,不锈钢螺丝固定,固定处打胶密封防水;铝合金型材组角应

5、打组角胶;型材接头处应打密封胶;1.4.2.固定片厚度不低于1.5mm。1.5.其他要求1.5.1.纱窗所用铝型材同门窗铝合金型材,表面处理工艺及颜色亦相同;1.5.2.百页铝合金型材质量、表面处理工艺、生产制造厂家与门窗铝合金型材保持一致;其表面颜色要求及工艺同门窗铝合金型材一样;1.5.3.铝合金门窗所有材料必须有出厂质量证明书,准用证(备案登记)和抗风压强度、气密性、水密性测试报告(2)施工安装机具:水平尺、塞尺、放线盒、八字靠尺、木楔、安装铁片、水桶、现场保护胶条、木方、橡皮锤、经纬仪、水平仪、电锤、电动螺丝刀、手锤、扳手、钳子、线坠、靠尺、角尺等。(3)作业条件3.1.铝合金门窗在制

6、作前,就实际洞口尺寸、粉刷尺寸进行实地检查,在规范允许的前提下,确定制作尺寸,按楼栋、楼层统一编号;3.2.结构验收合格后,门窗边进行糙底施工,门窗洞口经四方(总包、铝合金门窗单位、监理单位、项目部)确认后进行铝合金门窗工程的施工安装;3.3.安装前,要求铝合金门窗安装单位对铝合金门窗洞口逐个进行检查,并形成书面资料提供给总包单位以备以后收口和罩面粉刷,要求将洞口糙底和铝合金门窗框的缝隙统一控制在15mm左右。三、铝合金门窗的安装(1)铝合金门窗施工操作流程项目部组织监理、总包、门窗分包单位进行施工前协调会,质量、安全交底总包向门窗厂提供三线(分楼栋留有书面交底)门窗厂现场复测三线,确定门窗框

7、制作尺寸糙底粉刷门窗框安装验收注打发泡剂验收砂浆(细石混凝土)嵌缝验收施打密封胶验收固定扇安装验收门窗扇、玻璃安装验收锁具、五金配件安装验收淋水试验验收维修整改验收。(2)操作工艺划线定位:按设计图纸的要求和进出线,弹出门窗中心线,再以窗中心线为基准往两侧弹出门窗边缘线,以顶层门窗安装位置为准,用大线坠或经纬仪吊线结合总包大拐线找出各层门窗的安装位置线,再以每层+50cm水平控制线为准,用水准仪或水平管拉通线确定各层门窗安装标高。 洞口处理:结构洞口边线与安装线有偏差者,应进行剔凿处理,剔凿削弱结构截面影响安全的,应进行修补,修补方案应经设计同意。墙厚方向的安装位置根据外墙大样图及内窗台的宽度

8、来定,墙厚有偏差,原则上应以同一房间内窗台宽度一致为准。 铝合金门窗框就位固定:按设计要求将披水固定在铝合金窗上。根据弹好的定位线安装铝合金门窗外框,并及时调整,使门窗外框的水平、垂直及对角线长度等符合质量标准,然后用木楔临时固定。铝合金门窗框与墙体的固定一般采用固定铁片连接,固定铁片为1.5mm厚的镀锌板,长度可根据现场需要进行加工。铝合金门窗框与墙体洞口的连接要牢固、可靠,固定点的间距应不大于500mm,距框角的距离不应大于180mm。其中连接铁件、固定铁件等安装用金属零件最好用不锈钢件,否则必须进行防腐处理。建筑外门窗的安装必须牢固,用膨胀螺栓将铝合金门窗的固定片固定到墙上;缝隙处理:铝

9、合金门窗框固定后,处理门窗框与墙体之间的缝隙。采用先打发泡胶,发泡剂在窗框外口内凹1.52cm,干硬性水泥砂浆(细石混凝土)分两次填塞缝隙,外表面留浅槽口填嵌密封胶。水泥砂浆填嵌时不可用力过大,以免窗框受力后变形,做好成品保护,防止窗框污染。门窗扇及玻璃安装:固定窗扇安装在外架拆除前,活动门窗扇和门窗玻璃应在洞口外墙体表面装饰完工后内墙体表面装饰施工前安装。推拉门窗应将配好玻璃的门窗扇整体安入框内滑槽,然后调整缝隙。平开门窗应先将框与扇组装,安装固定好再安玻璃,即先调整好框与扇的缝隙,再装玻璃调整位置,最后镶嵌密封条填密封胶。地弹簧门应在门框及地弹簧主机安装固定后再安门扇,先将玻璃嵌入门扇并一

10、起入框就位,调整好框扇缝隙,然后填嵌密封条及密封胶。门窗五金安装:按合同要求选配五金件,按深化后的装配图进行组装,按施工图进行定位安装。五金件应待门窗面层油漆完后再装,若需先装,安装后必须贴膜保护,防止油漆污染。铝合金门窗在运输过程中,运输车辆车厢内保持清洁,搬运、装卸时轻抬、轻放,严禁将工具穿入框扇内抬、扛,严禁撬、摔、扔、拖等动作。机械吊装用非金属绳索绑扎。选择平稳牢靠着力点,严禁框扇等局部或点受力。各包装件之间应加轻质衬垫,并用木板与车体隔开,绑扎固定牢靠,禁止松动运输,以防止铝合金门窗的翘曲和窜角,不方正。铝合金门窗运输起吊过程中,应采用正确方法,防止门窗劈棱、窜角。 铝合金门窗安装前

11、,洞口要弹线找规矩,安装时,同层要挂通线找水平,上下层要吊垂直线,防止上下门窗不顺直,左右门窗标高不一致。 铝合金门窗安装时,门窗外框四周应采用柔性连接,同时避免门窗框四周形成冷热交换,门窗内外框边应留槽口,用密封胶填平、压实。铝合金门窗严禁用水泥砂浆直接与门窗框接触,以防腐蚀,避免造成门窗框与墙体间隙处出现裂缝。 铝合金窗安装时,应认真核对窗号,检查窗户的情况、披水条的情况,防止由于安装时窗号使用错误或披水条不全,造成窗户安装后披水不全而漏水。 铝合金门窗加工时,五金配件应同时加工,配套进场,并考虑合理的损坏率,一次加工订货,适当考虑备件,防止五金件不齐全,不配套或施工时丢失,二次补配与原牌

12、号不符。铝合金门窗外框安装完成后,为防止铝合金门窗渗漏,铝合金门窗安装人员应开始由室外往室内向框体四周缝隙顺延注打发泡剂,操作前清理土建洞口台面及两侧垃圾、尘土、水泥渣块,吹去灰尘。(如框体四周缝隙15mm,则应先粉砂浆,使框体四周缝隙15mm)。打发泡剂时,外侧发泡剂打过后未干固前用手按平(与外框平),室外一侧打第一度硅胶。门窗框内侧打硅胶,室外打第二度硅胶。打硅胶时注意周边保护(用胶粘带盖住窗框及墙面,在硅胶表干时,再撕掉),接槎顺直,平滑有弧度。防腐、避雷处理1、门窗四周外表面的防腐处理,可涂刷防腐涂料或粘贴塑料薄膜进行保护,以免水泥砂浆直接与铝合金表面接触产生化学反应,腐蚀铝合金门窗。

13、2、安装铝合金门窗时,所采用的连接铁件必须经过镀锌等防腐措施处理。3、窗外框与洞口墙体连接固定用的连接件可作为防雷连接件,但要保证该连接件与窗框具有可靠的导电性连接。固定连接件与窗框采用卡槽连接时,则应另外采用专门的防雷连接件与窗框进行可靠的螺钉或铆钉机械连接。4、窗外框与防雷连接件连接处,应先将其非导电的表面处理层除去,再与防雷连接件连接。5、防雷连接导体可采用热侵锌处理的直径不小于8mm圆钢或同等截面面积扁钢,导体应与建筑物防雷装置和窗框防雷连接件进行可靠的焊接连接。(3)土建配合施工内容为更好地安装好门窗,必须搞好铝合金门窗与土建施工的配合。主要的土建配合施工内容如下: 1.土建施工要按

14、设计要求确保门窗洞口的尺寸的准确性,洞口宽度、高度误差挑窗5mm,平窗10mm,洞口对角线误差5mm。在门窗安装前配合检查尺寸及三线(垂直线、水平线、进出线),同时要检查整个立面门窗框体在水平线和垂直线符合设计图纸要求。安装窗时,先进行竖向吊线定位,确保整个立面上下窗口成直线。2.在门窗安装及门窗发泡剂施工后,要及时将门窗的铁脚进行掩埋。用砼或砂浆封铁脚,干固后,抽去斜木。铝合金门窗防渗施工时要确保洞口周边的粉刷质量。粉刷后注意加强养护,防止粉刷层裂缝而渗水。四、铝合金门窗渗漏水防治措施1.窗台做法详见二次结构作业指导书2.门窗框同墙体的缝隙内填嵌弹性材料(发泡剂),并填嵌密实。嵌填前必须把缝

15、内的垃圾清理干净,可用粗铁丝钩出渣块,再用吹风机吹去灰尘。并检查缝隙大小,超过15mm的需另外打底。打发泡剂前用木条封窗外口边。发泡剂从内口打入,待发泡剂膨胀后取走木条。3.铝合金门窗窗框四周外侧边应留设5mm宽的打胶槽口(外墙面层为粉刷层时,宜贴“”型塑料条做槽口),清理干净干燥后,贴美纹纸,打密封胶,密封胶采用中性硅酮密封胶。检查密封材料是否连续,有无缺漏等情况,密封胶做到表面光滑,无杂物、气泡,严禁在涂料面层上打密封胶。4.门窗安装应采用镀锌铁片连接固定,镀锌铁片厚度不小于1.5mm;固定点间距:转角处180mm,框边处不大于500mm。固定方法如下:砼墙洞口采用射钉或塑料膨胀螺钉固定;承重多孔砖墙洞口采用塑料膨胀螺钉固定,并不得固定在砖缝处。非承重空心砖墙体洞口应采用钻洞填入C20砼或予埋砼实心砌块的方式,用胀锚螺钉固定,不允许直接固定在空心砖薄壁上。砼(重质、轻质)空心砌块墙体洞口,应采用予埋实心砌块或连接铁件的方式安装。严禁用长脚膨胀螺栓穿透型材固定门窗框。5.窗下档及推拉窗的下滑槽必须开设排水孔。铝合金门窗防渗排水孔设在窗框拐角20-140mm处,间距宜为600mm。安装后应检查排水孔有否堵塞情况,保证槽口内积水能顺利排出。6.窗台面外侧应向外做20mm泛水。7.土建施工部分任何一处都要清理被粉刷面,要湿水,以免空鼓。8.最后收浆、搓实,
