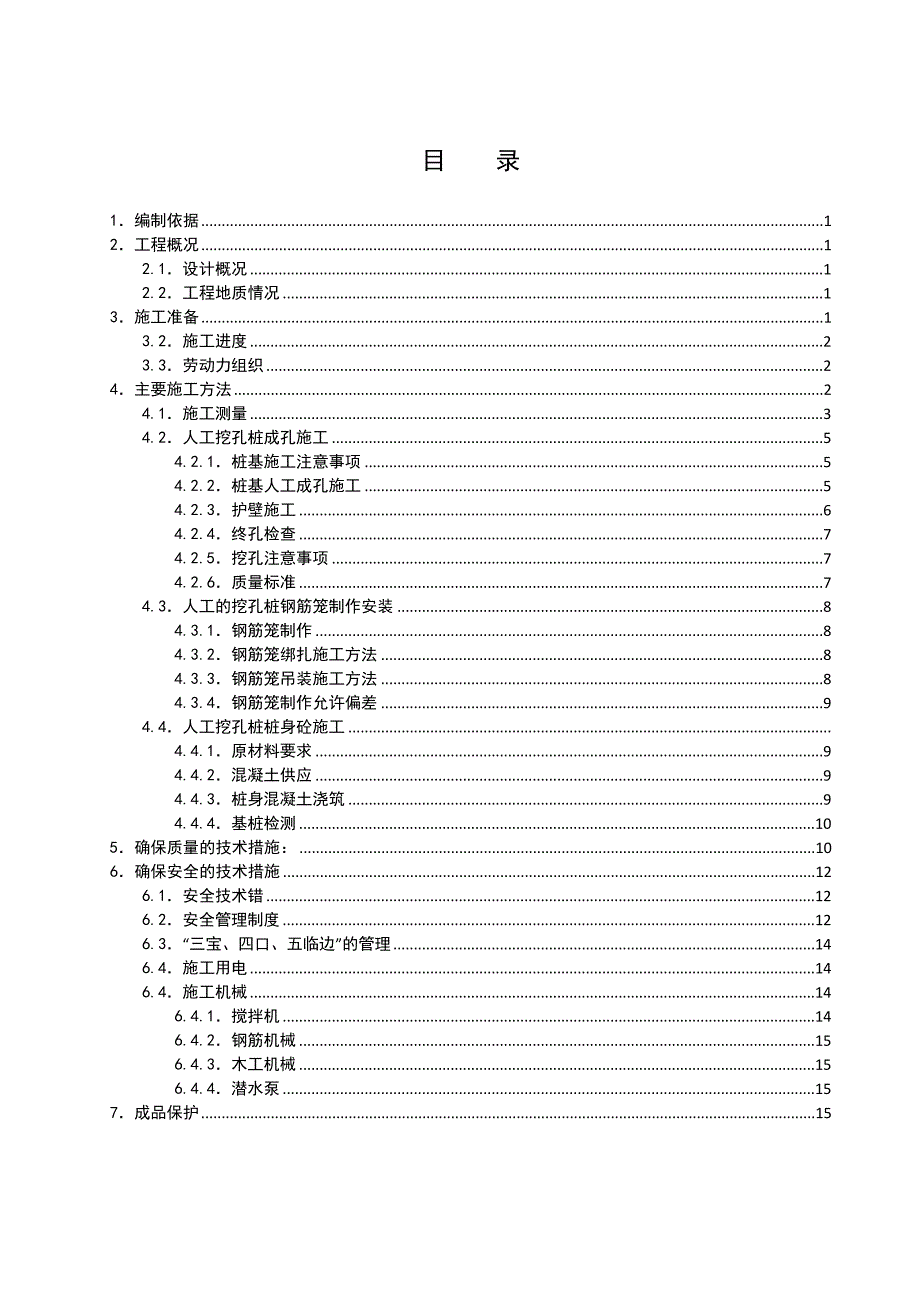

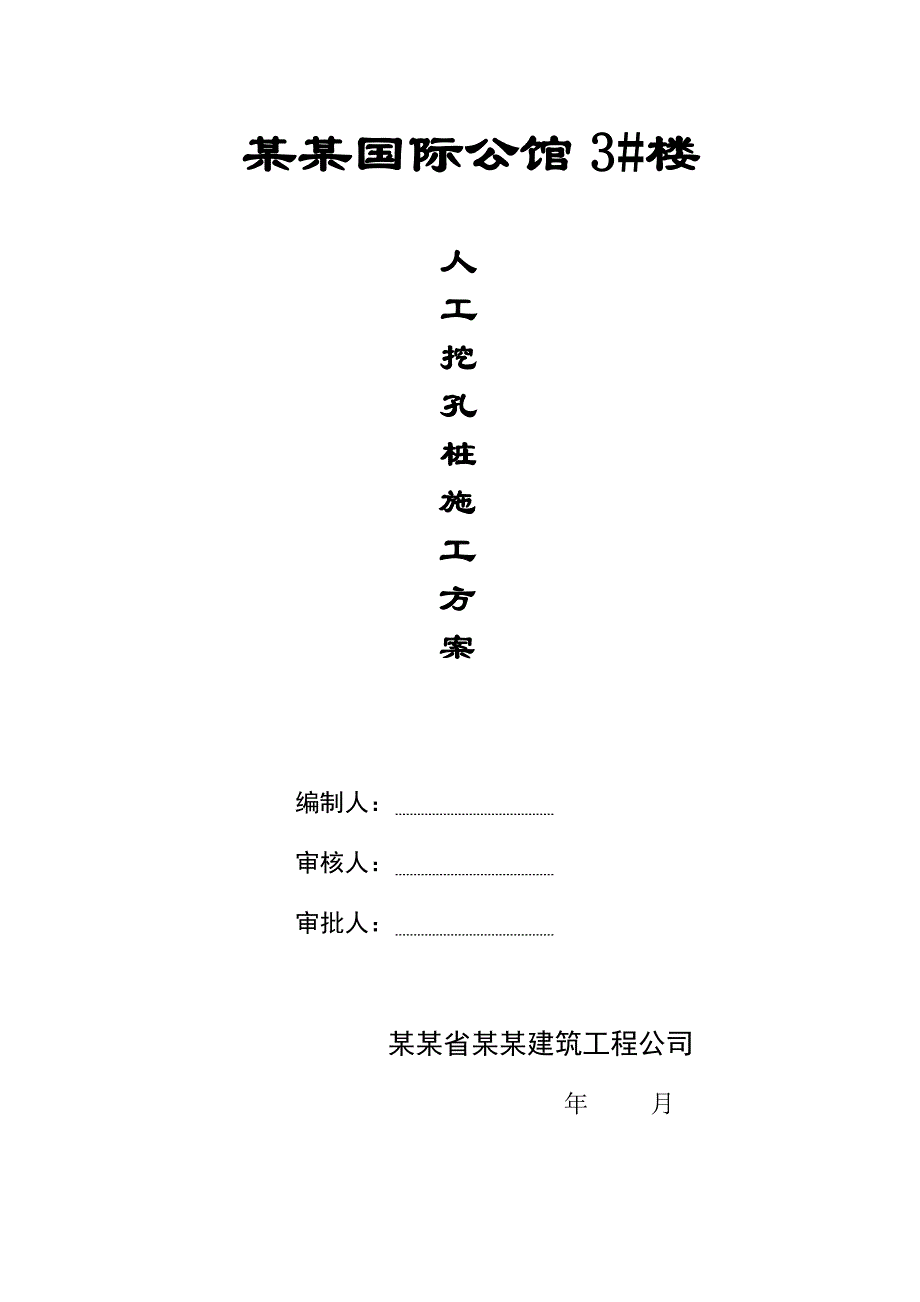

1、某某国际公馆3#楼人工挖孔桩施工方案编制人： 审核人： 审批人： 某某省某某建筑工程公司 年 月目 录1编制依据12工程概况12.1设计概况12.2工程地质情况13施工准备13.2施工进度23.3劳动力组织24主要施工方法24.1施工测量34.2人工挖孔桩成孔施工54.2.1桩基施工注意事项54.2.2桩基人工成孔施工54.2.3护壁施工64.2.4终孔检查74.2.5挖孔注意事项74.2.6质量标准74.3人工的挖孔桩钢筋笼制作安装84.3.1钢筋笼制作84.3.2钢筋笼绑扎施工方法84.3.3钢筋笼吊装施工方法84.3.4钢筋笼制作允许偏差94.4人工挖孔桩桩身砼施工4.4.1原材料要求9

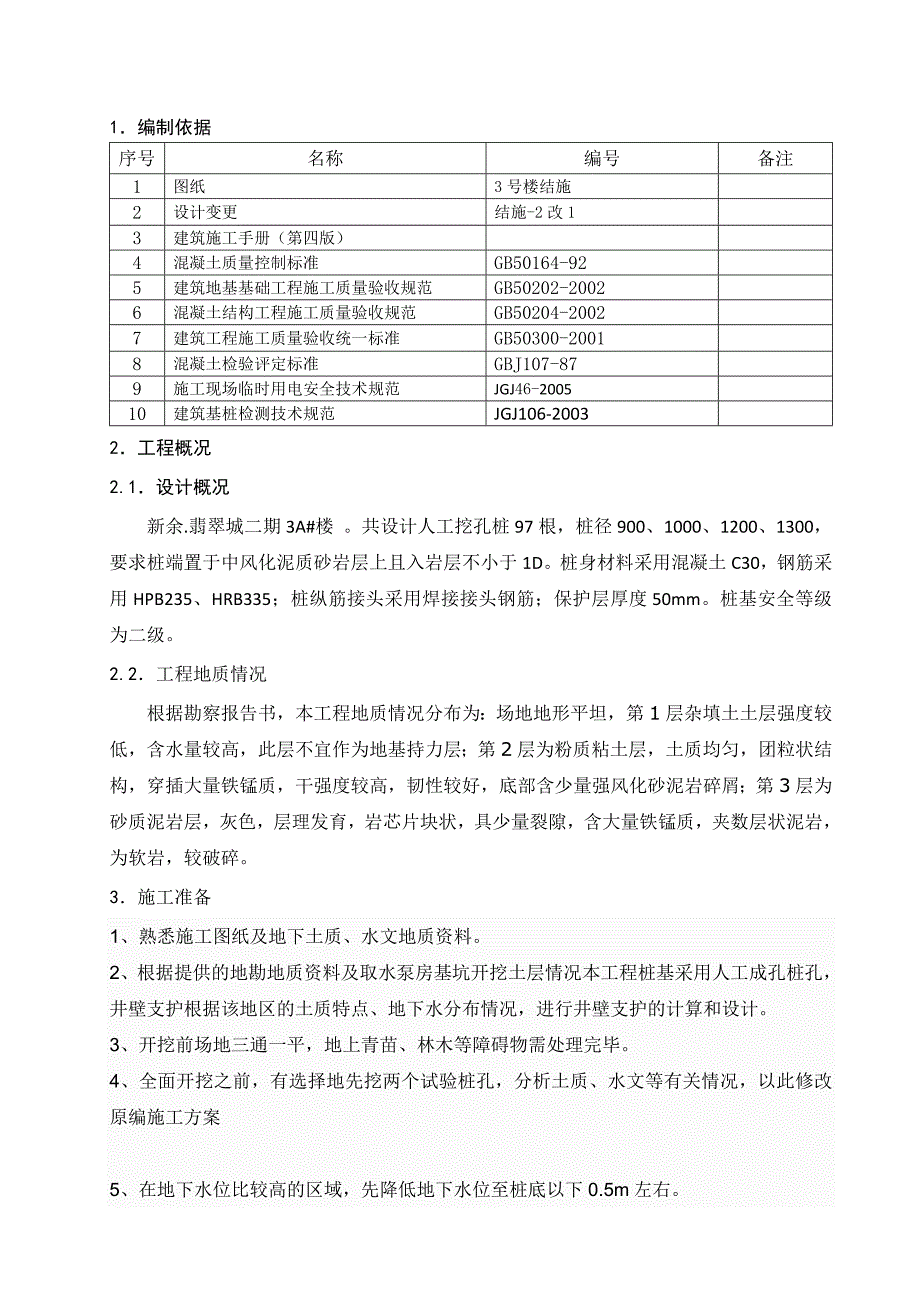

2、4.4.2混凝土供应94.4.3桩身混凝土浇筑94.4.4基桩检测105确保质量的技术措施：106确保安全的技术措施126.1安全技术错126.2安全管理制度126.3“三宝、四口、五临边”的管理146.4施工用电146.4施工机械146.4.1搅拌机146.4.2钢筋机械156.4.3木工机械156.4.4潜水泵157成品保护151编制依据序号名称编号备注1图纸3号楼结施2设计变更结施-2改13建筑施工手册（第四版）4混凝土质量控制标准GB50164-925建筑地基基础工程施工质量验收规范GB50202-20026混凝土结构工程施工质量验收规范GB50204-20027建筑工程施工质量验收统
3、一标准GB50300-20018混凝土检验评定标准GBJ107-879施工现场临时用电安全技术规范JGJ46-200510建筑基桩检测技术规范JGJ106-20032工程概况2.1设计概况新余.翡翠城二期3A#楼 。共设计人工挖孔桩97根，桩径900、1000、1200、1300，要求桩端置于中风化泥质砂岩层上且入岩层不小于1D。桩身材料采用混凝土C30，钢筋采用HPB235、HRB335；桩纵筋接头采用焊接接头钢筋；保护层厚度50mm。桩基安全等级为二级。2.2工程地质情况根据勘察报告书，本工程地质情况分布为：场地地形平坦，第1层杂填土土层强度较低，含水量较高，此层不宜作为地基持力层；第2层
4、为粉质粘土层，土质均匀，团粒状结构，穿插大量铁锰质，干强度较高，韧性较好，底部含少量强风化砂泥岩碎屑；第3层为砂质泥岩层，灰色，层理发育，岩芯片块状，具少量裂隙，含大量铁锰质，夹数层状泥岩，为软岩，较破碎。3施工准备1、熟悉施工图纸及地下土质、水文地质资料。2、根据提供的地勘地质资料及取水泵房基坑开挖土层情况本工程桩基采用人工成孔桩孔，井壁支护根据该地区的土质特点、地下水分布情况，进行井壁支护的计算和设计。3、开挖前场地三通一平，地上青苗、林木等障碍物需处理完毕。4、全面开挖之前，有选择地先挖两个试验桩孔，分析土质、水文等有关情况，以此修改原编施工方案5、在地下水位比较高的区域，先降低地下水位
5、至桩底以下0.5m左右。6、人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠性检查和试验，确保施工安全。7、材料及主要机具：7.1.1 水泥：宜采用325号425号普通硅酸盐水泥或矿渣硅酸盐水泥。7.1.2 砂：中砂或粗砂，含泥量不大于5%。7.1.3 石子：粒径为0.53.2cm的卵石或碎石；桩身混凝土也可用粒径不大于5cm的石子，且含泥量不大于2%。7.1.4水：应用自来水或不含有害物质的洁净水。7.1.5外加早强剂应通过试验选用，粉煤灰掺合料按试验室的规定确定。7.1.6钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。7.1.7
6、 一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。7.1.8 模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8号或12号槽钢等。3.2施工进度2010年11月09日开工， 2010年 12月08日完工，基桩检测随要求进行。3.3劳动力组织根据工程量及总体施工进度要求，计划安排人工挖孔劳动力30人，两人一组，设施工队长一名，技术
7、员一名；钢筋加工绑扎人员5名，混凝土浇筑3名。项目安排专业技术负责人1名，质量员1名。4主要施工方法施工流程图4.1人工挖孔桩的技术措施在人工挖孔桩过程中施工要点为：护壁砼配合比、孔口放样、每节中心位置以及孔深测量。要求施工中及时记录每节施工土质、渗水量、中心偏位、起始深度等。 1、开挖前清除现场杂物，整平夯实，精确放样，四周距孔中心桩1米处设4个保护桩，十字对称布置。在井口护壁施工结束后，将桩中心标注在井口护壁上。 2、同排桩基开挖时，采用间隔挖孔，群桩开挖时，应采用梅花形开挖，以避免开挖过程中对相邻桩基护壁影响。遇上轻微流砂时，将护壁长度缩短为0.5m，减少开挖孔壁的暴露时间，及时进行护壁
8、混凝土灌注。 3、挖孔时，采用每进尺进行一次砼护壁，砼护壁标号应不小于C25。护壁模板宜采用定型二半圆合一的喇叭形钢模，护壁厚度在12-20cm，采用集中拌和，钢棒捣实，护壁后每节上孔径按设计桩径下口孔径大于设计桩径16cm。当护壁混凝土振捣不密实，出现护壁渗水时，要及时处理。渗水较小时，可用防水材料直接堵塞。对水量稍大的孔，可以打入木楔，周围再用防水材料封闭。对水压大、渗水量大的孔，根据孔径大小，可选择相应的塑料管嵌入导流，周围用防水材料封闭，在开挖桩孔时，用泄水管将水引出孔外，在浇注桩身混凝土前，用铁丝将管扎牢并切断。 4、每一节开挖前，在孔口恢复中心桩后，用吊锤放样该节孔中心位置，以防出
9、现桩心偏位。粘土层采用镐挖锹铲，硬土层及强风化岩层采用风镐破碎。 5、挖孔至10m以下时，采用鼓风机通风，使孔内保持新鲜空气。在空气中灌注混凝土，通常采用串筒下料、分层振捣或短护筒直接投料的方法施工。实践证明，用两种方法结合施工，更能保证桩身混凝土的密实性。因为要将地下水的影响降到最低，就要尽可能加快灌注速度，要求集中足够数量的混凝土在短时间内完成浇注，以便利用混凝土自身的重量压住地下水的渗入。 6、地下水对混凝土的均匀性、密实性影响很大。采用何种混凝土施工方法，应根据地下水的水流速度来确定。当自孔底及孔壁渗入的地下水上升速度较大（参考值6mm/min）时，则应采用水下灌注桩的方法，对此，施工
10、技术规范中有详细的条款。需注意的是，灌注混凝土前，孔内水位至少要与孔外地下水位同高或高出11.5m。 7、垂直起重设备要架立牢固，应能承受一定的冲力不致翻倒，垂直起重设备必须经检验合格后方可投入使用。挖至设计桩底标高后，采用探孔器测验孔垂直度和孔深。该工程拟投入的仪器主要有经纬仪和自动安平水准仪等。 8、当桩孔深大于20m时，应向井下通风，加强空气对流。必要时输送氧气，防止有毒气体的危害。操作时上下人员轮换作业，桩孔上人员密切注视观察桩孔下人员的情况，互相响应，切实预防安全事故的发生。当地下水量不大时，随挖随将泥水用吊桶运出。地下渗水量较大时，吊桶已满足不了排水，先在桩孔底挖集水坑，用高程水泵
11、沉入抽水，边降水边挖土，水泵的规格按抽水量确定。应日夜三班抽水，使水位保持稳定。9、地下水位较高时，应先采用统一降水的措施，再进行开挖。10、 桩孔口安装水平推移的活动安全盖板，当桩孔内有人挖土时，应掩好安全盖板，防止杂物掉下砸人。无关人员不得靠近桩孔口边。吊运土时，再打开安全盖板。开挖吊运第二节桩孔土方（修边），从第二节开始，利用提升设备运土，桩孔内人员应戴好安全帽，地面人员应拴好安全带。吊桶离开孔口上方1.5m时，推动活动安全盖板，掩蔽孔口，防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后，再打开活动盖板，下放吊桶装土。桩孔挖至规定的深度后，用支杆检查桩孔的直径及井壁圆弧度，上
12、下应垂直平顺，修整孔壁。n 4.2施工测量在拟建建筑物四周布设四个水准点，作为建筑物沉降观测的依据。四个水准点闭合差应小于12H 。场地整理及土方开挖时应保护好水准点。开挖前应根据场区二级控制点，定出单体轴线控制点，作为轴线控制和放样的依据。用经纬仪测出各控制线及轴线，用钢卷尺丈量各桩心位置，为了便于轴线、桩中心和垂直度复核，于各桩四周定四根木桩控制轴线位置，书面报请监理复核，认定签字后开始护壁第一模施工，第一模施工时混凝土护壁应高出自然地面150mm。护壁第一节后，将各轴线及控制标高引至护壁上口用竹片钉出标准轴线或桩中心线，并用红油漆做上标记，便于桩标高及中心的控制。4.3人工挖孔桩成孔施工
13、4.3.1桩基施工注意事项每天施工前，应安排下井人员对已做护壁进行检查，在无异常样情况下，才能进下模成孔的开挖。4.3.2桩基人工成孔施工1施工流程土方开挖（或抽水）清孔壁、校核垂直度和桩径混凝土护壁下挖。2成孔施工方法采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的岩层时，可用风镐或人工凿除施工。垂直运土，用人工进行垂直运土；轴线经复核无误后开始第一节开挖，每进尺1米做混凝土护壁一次，即以1米为一个施工段；当桩孔深度超过10米时用鼓风机和输风管向桩孔中送入新鲜空气，提土桶或吊笼上下保证联系通畅。成孔开挖以二人为一个小组配合，每小组一天安排23根桩进行流水作业，保证每根桩每天进尺一至两模，
14、施工时共成立5个小组交叉施工。开挖过程中遇到孤石或其它障碍物时，采用人工及空压机和风镐配合施工。成孔过程中，地面派专人修通排水沟，及时排掉桩孔内抽出的水，从桩孔内挖出的废土或石碴由专人负责及时运出场外。桩位、垂直度、直径校核：基桩轴线的控制点和水准点应设在不受施工影响的地方。开工前，经复核后应妥善保护，施工中应经常复测。第一节护壁成孔后，由现场技术人员在护壁周围用竹片定出桩位中心线，桩位轴线用正交的十字线控制，作为往下施工模板对中和桩位垂直度偏差控制的依据，直径检查用尺杆找圆周的办法进行。3质量检查检查分土方开挖、混凝土护壁二次进行，必须每段检查，发现偏差，随时纠正，保证位置准确。4.3.3护壁施工桩顶护壁大样护壁大样说明：护壁混凝土采用C20细石混凝土 1护壁施工桩孔挖至规定的深度后，用支杆检查桩孔的直径及井壁圆弧度，上下应垂直平顺，修整孔壁。先拆除第一节支第二节护壁模板，放附加钢筋，护壁模板采用拆上节支下节依次周转使用。浇筑第二节护壁混
