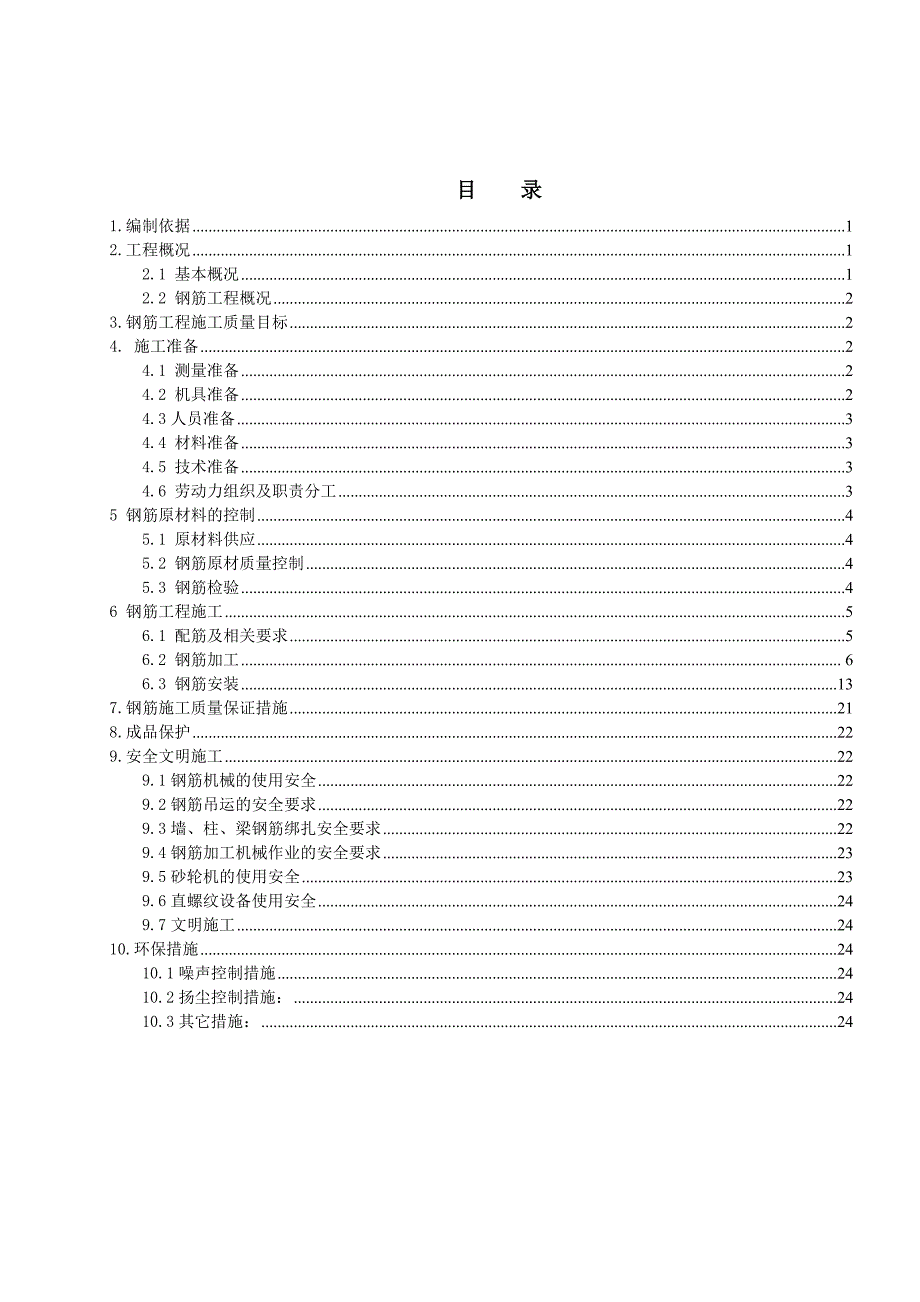

1、目 录1.编制依据12.工程概况12.1 基本概况12.2 钢筋工程概况23.钢筋工程施工质量目标24. 施工准备24.1 测量准备24.2 机具准备24.3人员准备34.4 材料准备34.5 技术准备34.6 劳动力组织及职责分工35 钢筋原材料的控制45.1 原材料供应45.2 钢筋原材质量控制45.3 钢筋检验46 钢筋工程施工56.1 配筋及相关要求56.2 钢筋加工 66.3 钢筋安装137.钢筋施工质量保证措施218.成品保护229.安全文明施工229.1钢筋机械的使用安全229.2钢筋吊运的安全要求229.3墙、柱、梁钢筋绑扎安全要求229.4钢筋加工机械作业的安全要求239.5

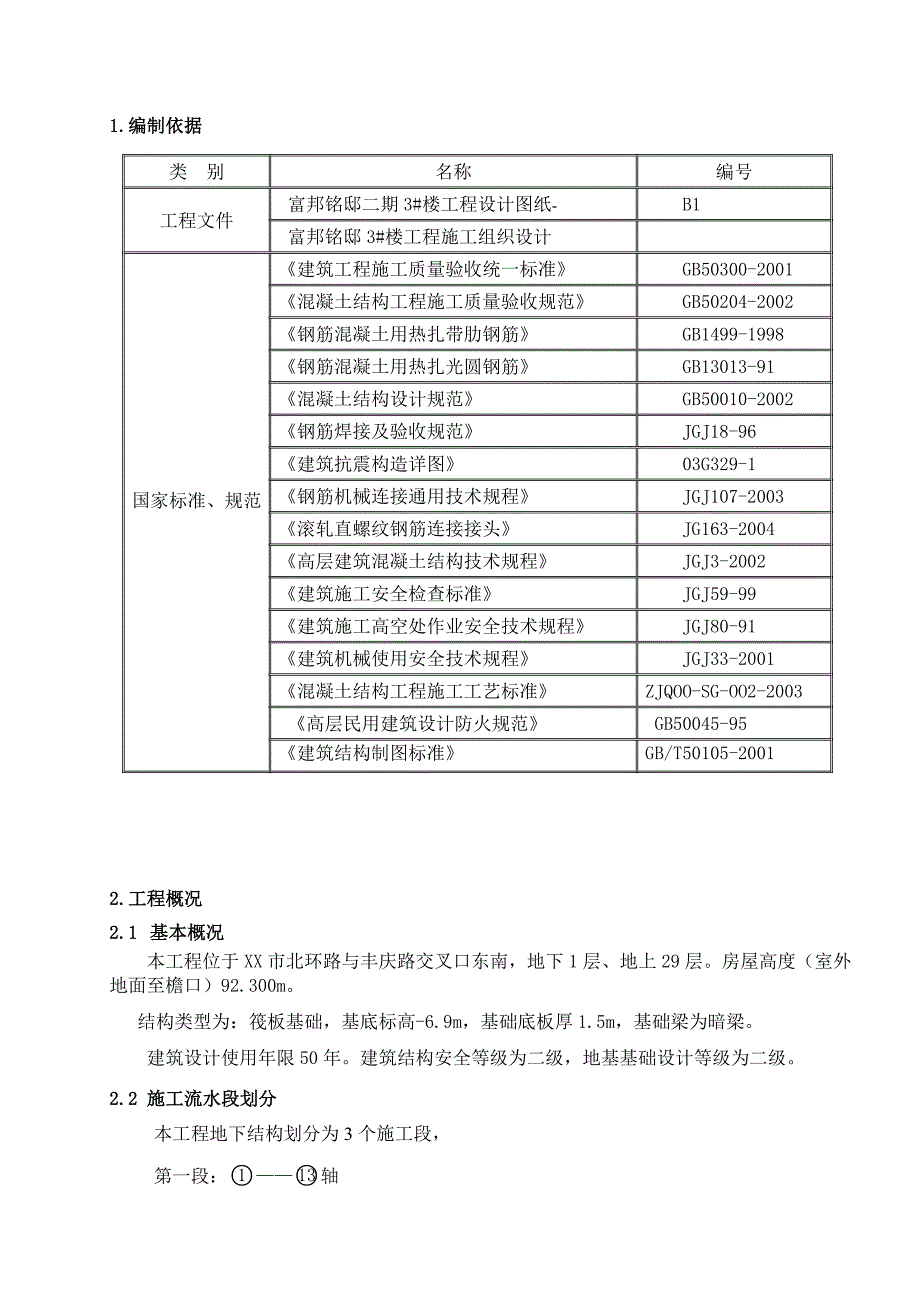

2、砂轮机的使用安全239.6直螺纹设备使用安全249.7文明施工2410.环保措施2410.1噪声控制措施2410.2扬尘控制措施：2410.3其它措施：241.编制依据类 别名称编号工程文件富邦铭邸二期3#楼工程设计图纸-B1富邦铭邸3#楼工程施工组织设计国家标准、规范建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范GB50204-2002钢筋混凝土用热扎带肋钢筋GB1499-1998钢筋混凝土用热扎光圆钢筋GB13013-91混凝土结构设计规范GB50010-2002钢筋焊接及验收规范JGJ18-96建筑抗震构造详图 03G329-1钢筋机械连接通用技术规程
3、JGJ107-2003滚轧直螺纹钢筋连接接头JG163-2004高层建筑混凝土结构技术规程JGJ3-2002建筑施工安全检查标准JGJ59-99建筑施工高空处作业安全技术规程JGJ80-91建筑机械使用安全技术规程JGJ33-2001混凝土结构工程施工工艺标准ZJQOO-SG-OO2-2003 高层民用建筑设计防火规范 GB50045-95 建筑结构制图标准GB/T50105-2001 2.工程概况2.1 基本概况本工程位于XX市北环路与丰庆路交叉口东南，地下1层、地上29层。房屋高度（室外地面至檐口）92.300m。结构类型为：筏板基础，基底标高-6.9m，基础底板厚1.5m，基础梁为暗梁。

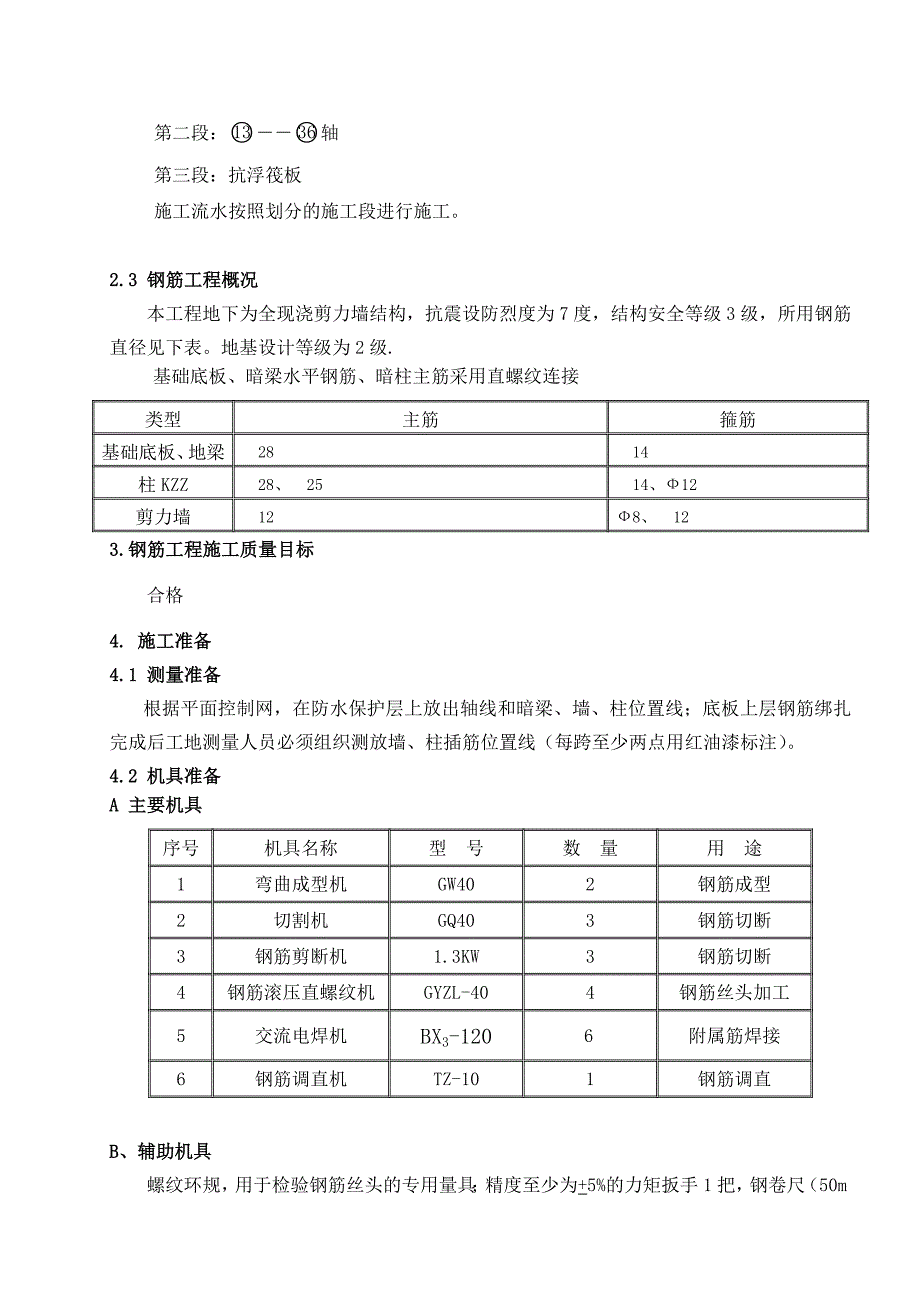

4、建筑设计使用年限50年。建筑结构安全等级为二级，地基基础设计等级为二级。2.2 施工流水段划分本工程地下结构划分为3个施工段，第一段：轴第二段：轴 第三段：抗浮筏板 施工流水按照划分的施工段进行施工。2.3 钢筋工程概况本工程地下为全现浇剪力墙结构，抗震设防烈度为7度，结构安全等级3级，所用钢筋直径见下表。地基设计等级为2级.基础底板、暗梁水平钢筋、暗柱主筋采用直螺纹连接 类型主筋箍筋基础底板、地梁2814柱KZZ28、2514、12剪力墙128、123.钢筋工程施工质量目标合格4. 施工准备4.1 测量准备根据平面控制网，在防水保护层上放出轴线和暗梁、墙、柱位置线；底板上层钢筋绑扎完成后工地
5、测量人员必须组织测放墙、柱插筋位置线（每跨至少两点用红油漆标注）。4.2 机具准备A 主要机具序号机具名称型 号数 量用 途1弯曲成型机GW402钢筋成型2切割机GQ403钢筋切断3钢筋剪断机1.3KW3钢筋切断4钢筋滚压直螺纹机GYZL-404钢筋丝头加工5交流电焊机BX3-1206附属筋焊接6钢筋调直机TZ-101钢筋调直B、辅助机具螺纹环规，用于检验钢筋丝头的专用量具；精度至少为+5%的力矩扳手1把，钢卷尺（50m钢卷尺）1把、5m钢卷尺10把、手工弯曲扳手及滚压直螺纹、对焊、机械弯曲、手工弯曲工作台等。以上各种施工机械应注意日常保养和维修，确保能正常连续使用。4.3人员准备现场所有钢筋
6、工必须具备上岗证，焊工必须具备合格证（在使用期内）。钢筋机械接头施工的人员必须进行技术培训，经考核合格后方可执证上岗。未经培训的人员严禁操作设备。4.4 材料准备本工程大量使用三级钢筋，为了保证工程钢筋原材料的质量及工程进度，需选择供应厂家提前与厂家进行订货。4.5 技术准备A 、 审图：施工前要认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计联系及时将问题解决。B 、 配筋：项目技术部按规定对项目相关部门及分包进行方案、措施交底（包括书面和口头）；分包单位由专人按设计图纸和相关施工规范进行翻样，钢筋配料单经本单位工程技术负责人审核签字后方可用于钢筋加工和
7、绑扎。4.6 劳动力组织根据工程特点和工期要求，钢筋施工要投入大量的人力，具体按进度计划落实如下：技工80人实际操作普工20人配合技工工人合计100人钢筋工程施工人员在技术、生产负责人进行完详细的交底之后才能开始正式施工。钢筋技工包括钢筋加工和现场绑扎两部分。其中钢筋加工人员必须按钢筋翻样单及交底中相关内容进行操作，并严格控制加工偏差。现场绑扎工人则按施工图纸、方案、交底及规范要求进行钢筋绑扎施工，操作过程中主要控制绑扎几何尺寸偏差、保护层厚度、钢筋绑扎位置是否准确、钢筋骨架是否牢固、各构造节点是否与图纸一致等几项内容。普工则负责配合技工完成钢筋的加工和绑扎工作，其主要任务性。5 钢筋原材料的
8、控制5.1 原材料供应A、 钢筋选用国家大型钢厂的热轧、低炭级、级钢筋，严格执行ISO9001：2000质量标准相关程序文件。钢筋进场时应有出厂证明、产品合格证和出厂检验报告，且钢筋表面或每捆有出厂标识。B、 所有进场钢筋应从每批钢筋中抽取 5进行外观检查，钢筋表面不得有裂纹，结疤和折叠，钢筋表面上的其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差，钢筋每米弯曲度不应大于4mm。C 、 所有进场的钢筋需经项目部材料组按炉（批）号及直径分批检验，对有严重锈蚀和其他质量缺陷的钢筋拒绝接收。5.2 钢筋原材质量控制A 、 钢筋工程是否符合质量标准，将直接影响结构的安全，在施工中必须加强对钢筋原材料
9、的检验与保管。B、 所有用于工程上的钢筋，都必须有出厂合格证并经检验合格后方能用于施工。C 、 钢筋运至施工现场后，严格按批分等级、牌号、直径、长度挂牌存放保管，并注明数量，以免混淆，且不得与酸、盐、油等物品堆放在一起，堆放钢筋地点附近也不得有有害气体，以免腐蚀钢筋。D、 钢筋设专人管理，建立严格的验收、保管与领取的管理制度。进场钢筋的使用作好台帐，跟踪钢筋的使用情况并作好记录。5.3 钢筋检验A、 由于现场施工场地狭小，钢筋进场需按计划单进场，同时必须出具出厂合格证及出厂检验报告报监理审核。钢筋堆放在施工总平面图规划出的钢筋区内堆放，分批、分炉号、分规格、分等级挂牌标识，标识牌注明：名称、规
10、格、型号、数量、产地、进货日期、标识人。钢筋堆放要码放整齐，码放场地应坚硬、平整，并用木方制作钢筋堆放台，长度根据现场实际情况确定，且有良好的排水措施 。B、 原材取样：钢筋进场后同一场别、同一炉号、同一规格、同一交货状态每60t为一个验收批，不足60t也按一批计算。本工程框架梁、柱纵筋检验所得的强度实测值应符合：a) 钢筋的抗拉强度实测值与屈服强度实测值之比不应小于1.25b) 钢筋的屈服强度实测值与强度标准值之比不应大于1.3C、已检验合格的钢筋方可进行加工使用。检验不合格钢筋严禁用于工工程上，并尽快做退场处理，同时要做好不合格品的处理记录。6 钢筋工程施工6.1 配筋及相关要求6.1.1
11、 钢筋混凝土保护层厚度1、 筏板钢筋保护层厚度：上部最外排纵筋40mm，下部最外排纵筋50mm；筏板侧壁120mm，地下室外墙迎水面保护层厚度50mm。2、 地下室外墙外侧50mm，地下室外室内侧15mm，剪力墙15mm，柱30mm，梁30mm，现浇板15mm。3、 基础底板、暗梁垫块采用砼垫块见（图1）；筏板上下双层钢筋网片之间用直径28长米钢筋进行分隔,成梅花形布置.如下图2所示。 45mm 1000 H 1200 50mm间距600或900梅花形布置（图1） （图2） 6.1.2 钢筋锚固(梁柱、墙纵向钢筋的锚固长为LaE，板顶钢筋锚固长度为La受拉钢筋抗震锚固长度LaE钢筋的最小锚固长
12、度La(四级抗震)砼强度等 级C30C35C40C20C25C30C35C40HPB23527d31d23d31d27d24d22d20dHRB40045d41d38d46d40d35d32d30d6.1.3 钢筋接头及搭接长度筏板钢筋的连接采用机械连接性能等级1级。梁、柱、墙纵向钢筋搭接长度为laE，板中纵向钢筋搭接长度为l1。搭接长度应根据搭接区段内搭接接头面积百分率，按下表施工；搭接区段长度为1.3倍搭接长度，任何情况下搭接长度不下于300，同一区段内钢筋搭接接头面积百分率：梁板不大于25%，柱及墙不大于50% LaE=LaE Ln=La同一连接区段钢筋2550100搭接长度修正系数1.21.41.66.2 钢筋加工6.2.1 施工放样钢筋加工前，由抽筋人员依据结构施工图、规范要求、施工方案及有关洽商对各种构件的每种规格钢筋放样并填写钢筋配料单，其中注明钢筋的规格、形状、长度、数量、应用部位等。钢筋配料单经项目技术负责人审核签字认可后，开始加工。6.2.2 钢筋原材加工A 施工工艺钢筋半成品加工工序流程钢筋除锈调直切断套丝（对焊
