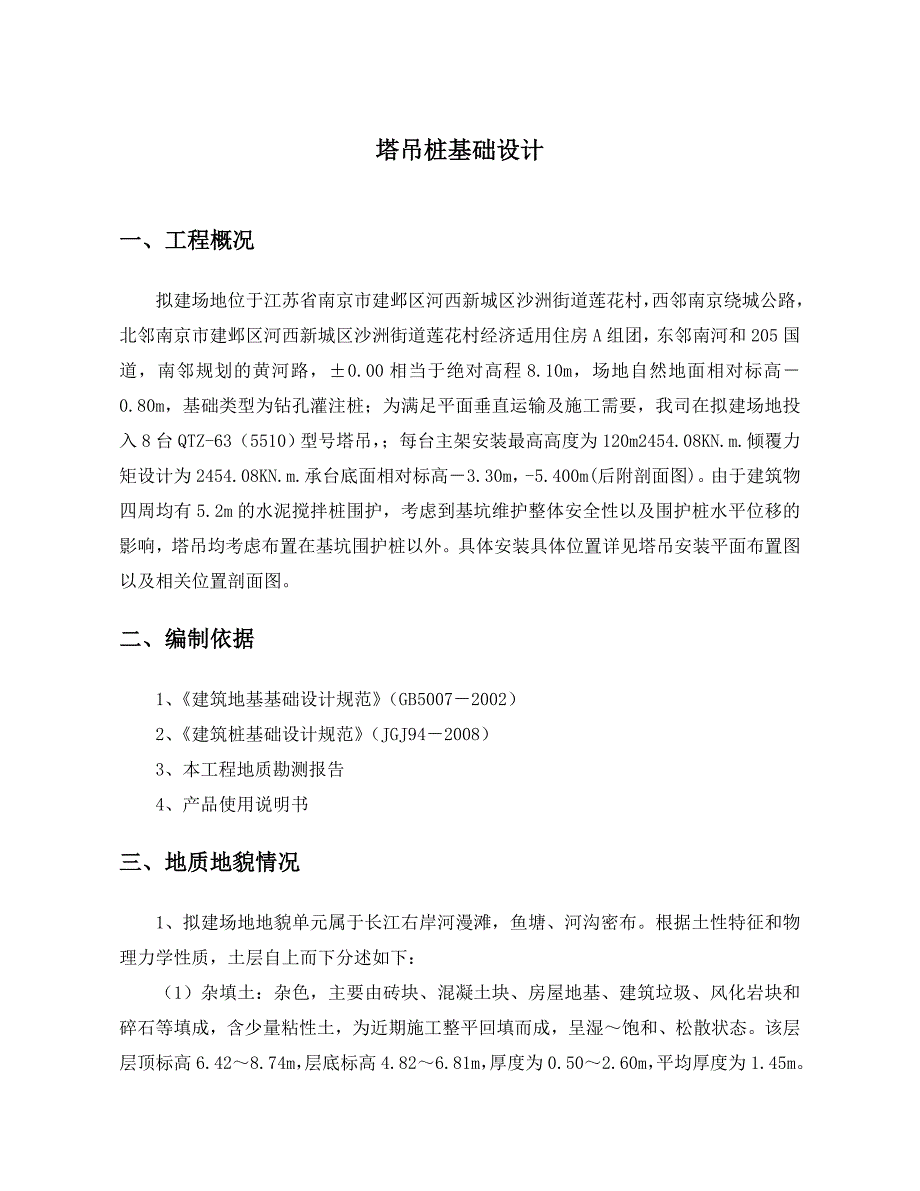

1、某某村中低价商品房项目标段工程塔吊桩基础专项方案编 制 人： 审 批 人： 某某某某村中低价房工程项目经理部某某年3月9日目 录塔吊基础设计1一、工程概况1二、编制依据1三、地质地貌情况1四、塔吊基础设计4塔吊桩基础的计算书（QTZ63）18A08桩基基础计算书18A09桩基础计算书23A10桩基础计算书28C01/C02/C03/D06桩基础计算书48商业一桩基础计算书53塔吊桩基础设计一、工程概况拟建场地位于江苏省南京市建邺区河西新城区沙洲街道莲花村，西邻南京绕城公路，北邻南京市建邺区河西新城区沙洲街道莲花村经济适用住房A组团，东邻南河和205国道，南邻规划的黄河路，0.00相当于绝对高程
2、8.10m，场地自然地面相对标高0.80m，基础类型为钻孔灌注桩；为满足平面垂直运输及施工需要，我司在拟建场地投入8台QTZ-63（5510）型号塔吊，；每台主架安装最高高度为120m2454.08KN.m.倾覆力矩设计为2454.08KN.m.承台底面相对标高3.30m，-5.400m(后附剖面图)。由于建筑物四周均有5.2m的水泥搅拌桩围护，考虑到基坑维护整体安全性以及围护桩水平位移的影响，塔吊均考虑布置在基坑围护桩以外。具体安装具体位置详见塔吊安装平面布置图以及相关位置剖面图。二、编制依据1、建筑地基基础设计规范（GB50072002）2、建筑桩基础设计规范（JGJ942008）3、本工
3、程地质勘测报告4、产品使用说明书三、地质地貌情况1、拟建场地地貌单元属于长江右岸河漫滩，鱼塘、河沟密布。根据土性特征和物理力学性质，土层自上而下分述如下：（1）杂填土：杂色，主要由砖块、混凝土块、房屋地基、建筑垃圾、风化岩块和碎石等填成，含少量粘性土，为近期施工整平回填而成，呈湿饱和、松散状态。该层层顶标高6.428.74m，层底标高4.826.81m，厚度为0.502.60m，平均厚度为1.45m。（2）素填土：杂色，主要由粘性土填成，局部地段为生活垃圾，间夹少量碎石，为近期施工整平填积而成，该层底部多见流塑软塑状态灰色土，呈湿饱和、松散状态。该层层顶标高5.357.57m，层底标高2.76
4、6.14m，厚度为0.403.20m，平均厚度为1.57m。（3）淤泥：灰灰褐色，含腐植物，有臭味，呈饱和、流塑状态。该层分布于场地原鱼塘、藕塘内，为场地整平时余留的淤泥层，层顶标高5.125.52m，层底标高4.224.92m，厚度为0.500.90m，平均厚度为0.67m。（4）粘土：淡黄黄褐灰褐色，含少量铁锰质氧化物，切面光滑，无摇震反应，干强度中等，韧性中等，呈饱和、可塑状态。该层分布于场地内局部地段，层顶标高5.086.71m，层底标高3.135.41m，厚度为0.403.00m，平均厚度为1.44m。（5）粘土：灰灰褐色，局部见淡黄色土块，含少量铁锰质氧化物，切面光滑，无摇震反应，
5、干强度中等，韧性低，呈饱和、软塑状态。该层分布于场地内局部地段，呈透镜体状分布，层顶标高4.716.47m，层底标高2.615.20m，厚度为0.602.50m，平均厚度为1.38m。（6）淤泥质粉质粘土：灰灰褐色，偶夹薄层粉土和粉砂，有水平层理，局部含螺壳碎片及腐植物，干强度低，韧性中等，呈饱和、流塑状态。该层层顶标高2.616.24m，层底标高15.420.28m，厚度为4.5020.30m，平均厚度为10.39m。（7）粉土：灰灰褐色，局部地段夹薄层淤泥质粉质粘土或粉砂，摇震时有水淅现象，无光泽反应，干强度低，韧性低，呈湿、中密状态。该层分布在场地内大部分地段，层顶标高12.660.28
6、m，层底标高21.063.61m，厚度为1.208.40m，平均厚度为3.93m。（8）淤泥质粉质粘土：灰灰褐色，局部含少量腐植物，夹薄层粉土或粉砂，稍有光泽，干强度低，韧性低，呈饱和、流塑状态。该层呈透镜体状分布于4中，层顶标高10.063.61m，层底标高12.665.11m，厚度为1.502.60m，平均厚度为1.95m。（9）粉砂：灰青灰色，主要矿物成分为石英、长石，含大量云母片，局部夹薄层粉质粘土或粉土，呈饱和、稍密状态。该层分布在场地内大部分地段，层顶标高18.121.16m，层底标高21.126.76m，厚度为0.8010.60m，平均厚度为5.25m。（10）粉土：灰灰褐色，局
7、部地段夹薄层粉质粘土或粉砂，震动有水淅现象，无光泽反应，干强度低，韧性低，呈湿、中密状态。该层呈透镜体状分布于5中，层顶标高16.239.67m，层底标高17.1311.17m，厚度为0.902.80m，平均厚度为1.53m。（11）淤泥质粉质粘土：灰灰褐色，夹薄层粉土或粉砂，无摇震反应，稍有光泽，干强度低，韧性低，呈饱和、流塑状态。该层呈透镜体状分布于5中，层顶标高17.128.89m，层底标高18.1210.89m，厚度为1.002.70m，平均厚度为1.75m。（12）粉细砂：灰青灰色，主要矿物成分为石英、长石，含大量云母片，局部夹薄层粉质粘土或粉土，呈饱和、中密状态。该层层顶标高25.
8、059.51m，层底标高32.1216.39m，厚度为1.0018.30m，平均厚度为9.26m。（13）淤泥质粉质粘土：灰灰褐色，夹薄层粉土或粉砂，无摇震反应，稍有光泽，干强度低，韧性低，呈饱和、流塑状态。该层呈透镜体状分布于6层中，层顶标高20.2817.76m，层底标高22.2819.46m，厚度为0.902.50m，平均厚度为1.68m。（14）粉土：灰灰褐色，局部地段夹薄层粉质粘土或粉砂，震动有水淅现象，无光泽反应，干强度低，韧性低，呈湿、中密状态。该层呈透镜体状分布于6层中，层顶标高29.7816.39m，层底标高33.2817.39m，厚度为0.903.50m，平均厚度为1.75
9、m。（15）粉细砂：灰青灰色，主要矿物成分为石英、长石，含大量云母片，局部夹薄层粉质粘土或粉土，呈饱和、密实状态。该层分布在场地内大部分地段，场地东南角地段缺失该层，层顶标高33.2821.64m，层底标高44.8831.26m，厚度为1.3019.20m，平均厚度为9.80m。（16）粉质粘土：灰灰褐色，无摇震反应，稍有光滑，干强度中等，韧性中等，呈饱和、可塑状态。该层呈透镜体状分布于7层中，层顶标高38.9436.10m，层底标高40.2437.50m，厚度为1.302.30m，平均厚度为1.67m。（17）中粗砂：灰青灰色，主要由石英、长石组成，偶见燧石碎块和砾砂、圆砾，见云母片，局部夹
10、卵砾石和少量粘性土，呈饱和、密实状态。该层分布在场地内大部分地段，局部缺失，层顶标高40.2736.40m，层底标高42.4940.50m，厚度为1.504.70m，平均厚度为3.10m。（18）卵石：杂色，主要成分为石英岩、石英砂岩、燧石及少量安山岩碎块，多呈圆状、亚圆状，少数为椭圆形，粒径2060mm，含量6080%，局部夹中粗砂和粘性土，呈饱和、密实状态。该层分布在场地内大部分地段，局部缺失，层顶标高44.8835.22m，层底标高45.3836.26m，厚度为0.302.50m，平均厚度为1.06m。（19）强风化含砾砂岩：棕红色，主要矿物成分为长石、石英、云母等，含安山岩块，呈次棱角
11、状圆状、椭圆形，粒径10200mm，粉细粒结构，厚层状构造，泥质胶结，岩芯破碎，呈短柱状或碎块状，手可捏碎，遇水软化强烈，属极软岩，岩体基本质量等级为级。该层层顶标高45.3836.26m，层底标高48.0939.70m，厚度为1.905.20m，平均厚度为3.21m。（20）中风化含砾砂岩：棕红色，主要矿物成分为长石、石英、云母等，含砾砂岩中的“砾”为安山岩块，呈次棱角状圆状、椭圆形，粒径2080mm，最大粒径大于300mm，粉细粒结构，厚层状构造，泥质胶结（呈基底式胶结），岩芯较完整，呈长柱状，遇水软化强烈，属极软岩，岩体基本质量等级为级。本次勘察未揭穿该层，该层层顶标高48.0939.7
12、0m，揭露厚度为6.0010.40m。四、塔吊基础设计A08塔吊基础布置说明1. 0.000m相当于绝对标高8.1m(吴淞高程系)；2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；3. 塔吊基础底面标高-3.3m,承台厚度1350mm；4. 塔吊位置地质情况：勘探点：311#。 5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层代号6）层58m。本区塔吊选用塔吊基础桩进入该层6m。6. 采用钻孔灌注桩，桩总长24m。直径800mm。塔吊桩土层参数序号土层名称地层代号相对标高（m）厚度（m）桩极限侧阻力（Kpa）桩极限端阻力（Kpa）1杂填土1-3
13、.3-3.60.32淤泥质粉质粘土2-3.6-18.6152003粉砂5-18.6-20.62306504粉细砂6-20.6-26.61650900注：1）桩极限侧阻力值根据场地岩土工程勘察报告书（第一批）表8.4取值；2）桩极限端阻力值参照计算软件中土层参数取值。A09塔吊基础布置说明1. 0.000m相当于绝对标高8.1m(吴淞高程系)；2. 本区塔吊采用QTZ-63(5510)型塔吊一台，平面布置见附图；3. 塔吊基础底面标高-3.3m,承台厚度1350mm；4. 塔吊位置地质情况：勘探点：Z22# （A09） 5. 根据场地岩土工程勘察报告书第6.5条：施工设备桩可进入中密粉细砂（底层
