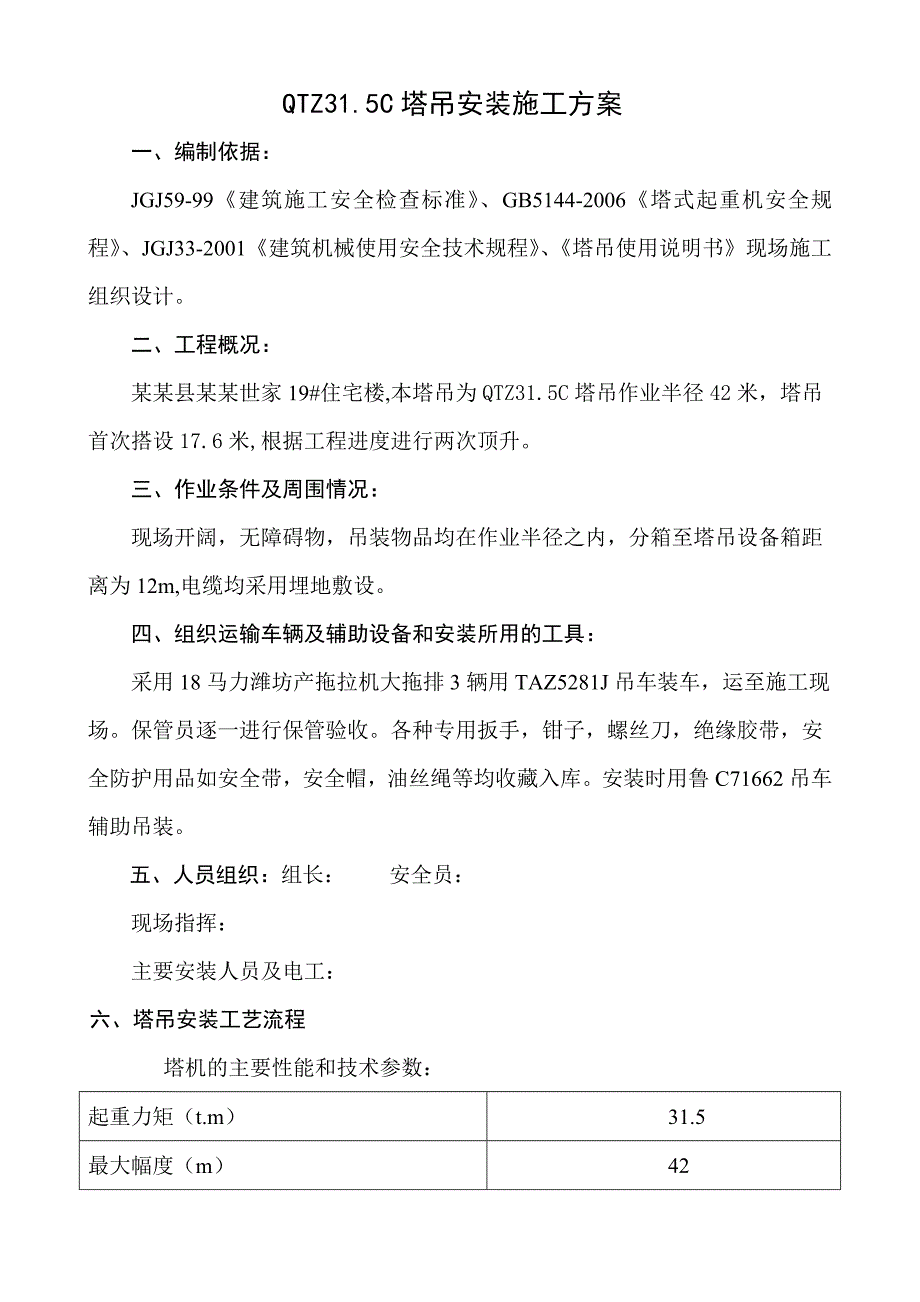

1、QTZ31.5C塔吊安装施工方案一、编制依据：JGJ59-99建筑施工安全检查标准、GB5144-2006塔式起重机安全规程、JGJ33-2001建筑机械使用安全技术规程、塔吊使用说明书现场施工组织设计。二、工程概况：某某县某某世家19#住宅楼,本塔吊为QTZ31.5C塔吊作业半径42米，塔吊首次搭设17.6米,根据工程进度进行两次顶升。三、作业条件及周围情况：现场开阔，无障碍物，吊装物品均在作业半径之内，分箱至塔吊设备箱距离为12m,电缆均采用埋地敷设。四、组织运输车辆及辅助设备和安装所用的工具：采用18马力潍坊产拖拉机大拖排3辆用TAZ5281J吊车装车，运至施工现场。保管员逐一进行保管验

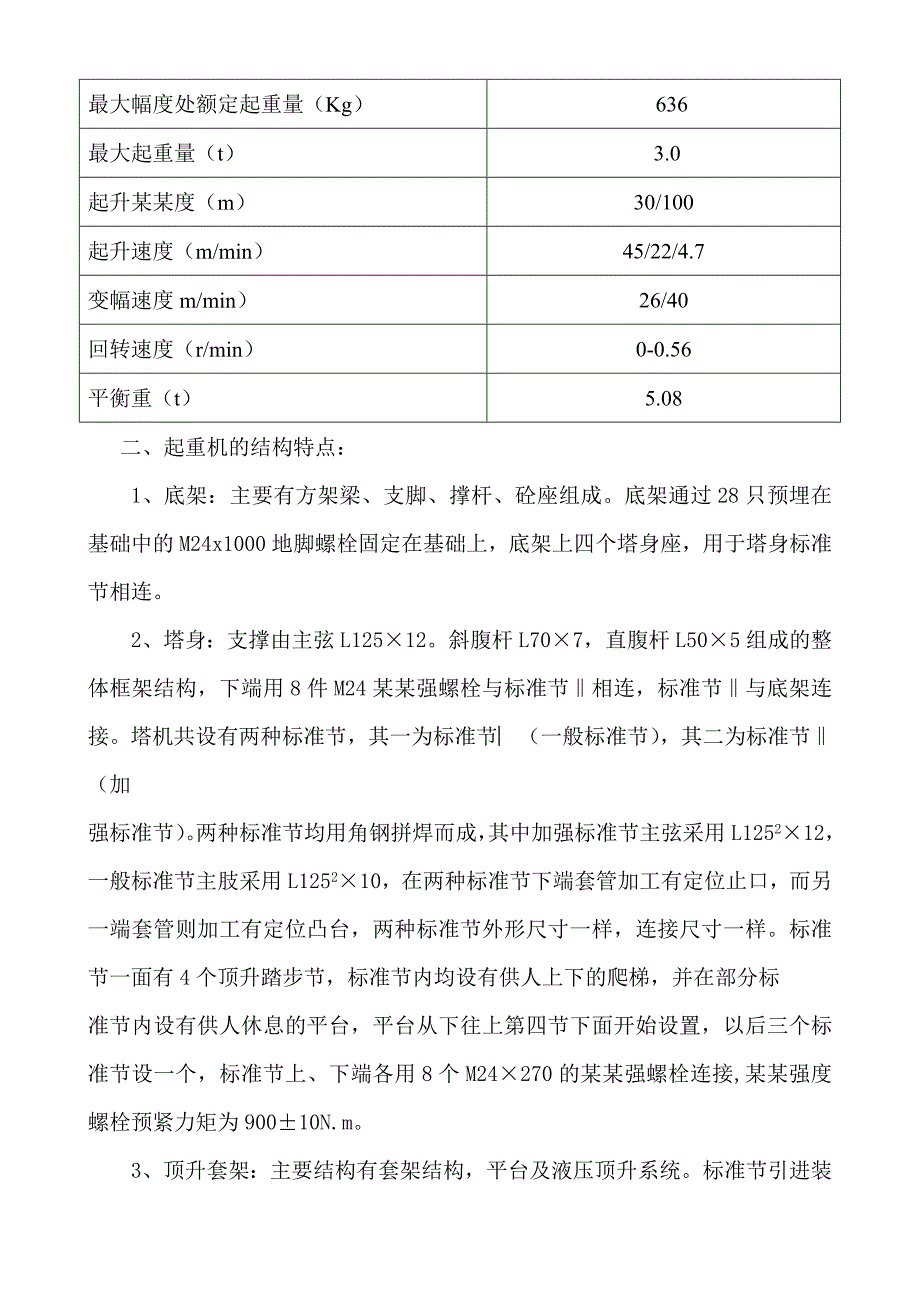

2、收。各种专用扳手，钳子，螺丝刀，绝缘胶带，安全防护用品如安全带，安全帽，油丝绳等均收藏入库。安装时用鲁C71662吊车辅助吊装。五、人员组织：组长： 安全员：现场指挥： 主要安装人员及电工：六、塔吊安装工艺流程塔机的主要性能和技术参数：起重力矩（t.m）31.5最大幅度（m）42最大幅度处额定起重量（Kg）636最大起重量（t）3.0起升某某度（m）30/100起升速度（m/min）45/22/4.7变幅速度m/min）26/40回转速度（r/min）0-0.56平衡重（t）5.08二、起重机的结构特点：1、底架：主要有方架梁、支脚、撑杆、砼座组成。底架通过28只预埋在基础中的M24x1000
3、地脚螺栓固定在基础上，底架上四个塔身座，用于塔身标准节相连。2、塔身：支撑由主弦L12512。斜腹杆L707，直腹杆L505组成的整体框架结构，下端用8件M24某某强螺栓与标准节相连，标准节与底架连接。塔机共设有两种标准节，其一为标准节（一般标准节），其二为标准节（加强标准节）。两种标准节均用角钢拼焊而成，其中加强标准节主弦采用L125212，一般标准节主肢采用L125210，在两种标准节下端套管加工有定位止口，而另一端套管则加工有定位凸台，两种标准节外形尺寸一样，连接尺寸一样。标准节一面有4个顶升踏步节，标准节内均设有供人上下的爬梯，并在部分标准节内设有供人休息的平台，平台从下往上第四节下面

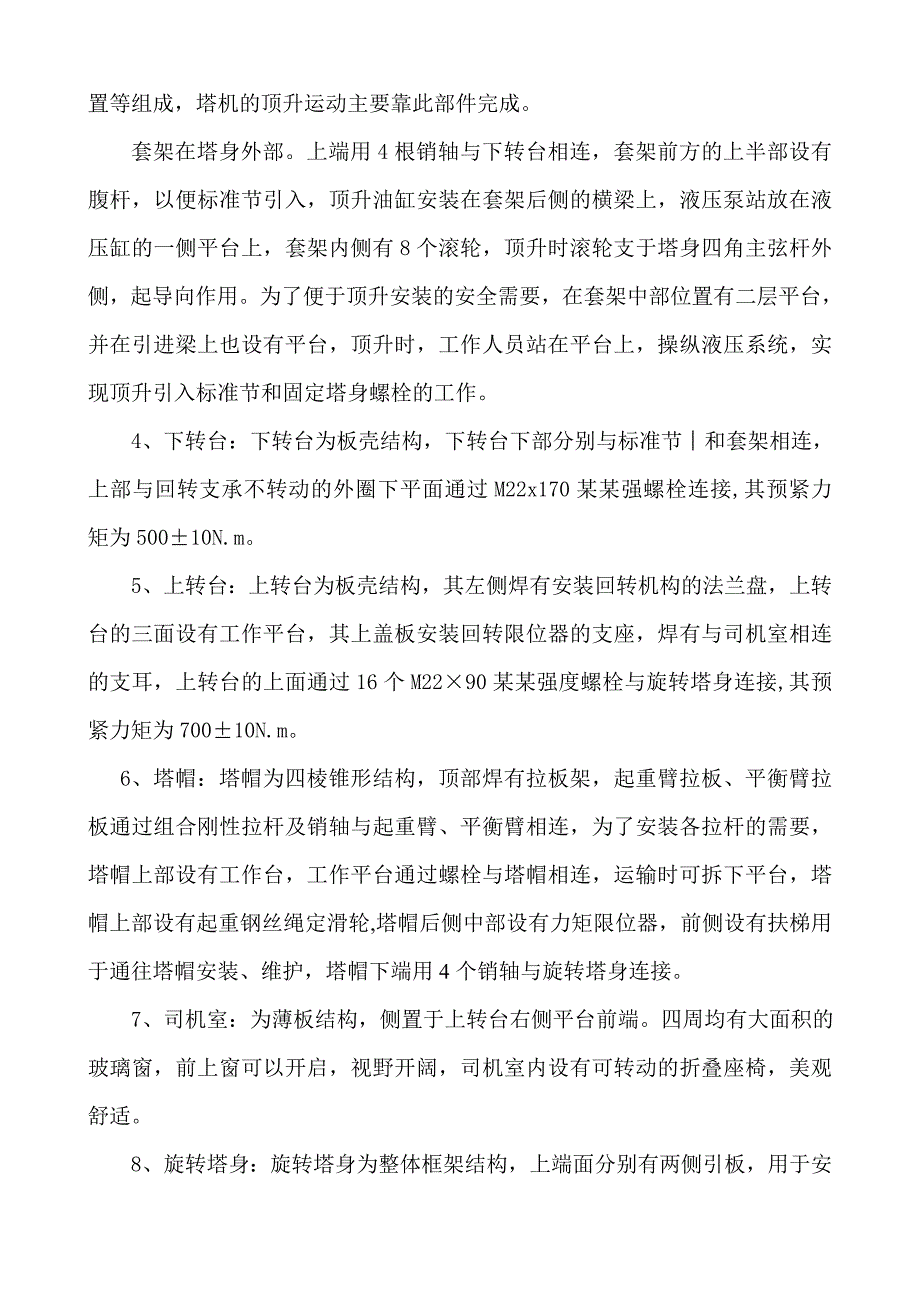

4、开始设置，以后三个标准节设一个，标准节上、下端各用8个M24270的某某强螺栓连接,某某强度螺栓预紧力矩为90010N.m。 3、顶升套架：主要结构有套架结构，平台及液压顶升系统。标准节引进装置等组成，塔机的顶升运动主要靠此部件完成。套架在塔身外部。上端用4根销轴与下转台相连，套架前方的上半部设有腹杆，以便标准节引入，顶升油缸安装在套架后侧的横梁上，液压泵站放在液压缸的一侧平台上，套架内侧有8个滚轮，顶升时滚轮支于塔身四角主弦杆外侧，起导向作用。为了便于顶升安装的安全需要，在套架中部位置有二层平台，并在引进梁上也设有平台，顶升时，工作人员站在平台上，操纵液压系统，实现顶升引入标准节和固定塔身螺
5、栓的工作。4、下转台：下转台为板壳结构，下转台下部分别与标准节和套架相连，上部与回转支承不转动的外圈下平面通过M22x170某某强螺栓连接,其预紧力矩为50010N.m。 5、上转台：上转台为板壳结构，其左侧焊有安装回转机构的法兰盘，上转台的三面设有工作平台，其上盖板安装回转限位器的支座，焊有与司机室相连的支耳，上转台的上面通过16个M2290某某强度螺栓与旋转塔身连接,其预紧力矩为70010N.m。 6、塔帽：塔帽为四棱锥形结构，顶部焊有拉板架，起重臂拉板、平衡臂拉板通过组合刚性拉杆及销轴与起重臂、平衡臂相连，为了安装各拉杆的需要，塔帽上部设有工作台，工作平台通过螺栓与塔帽相连，运输时可拆下
6、平台，塔帽上部设有起重钢丝绳定滑轮,塔帽后侧中部设有力矩限位器，前侧设有扶梯用于通往塔帽安装、维护，塔帽下端用4个销轴与旋转塔身连接。 7、司机室：为薄板结构，侧置于上转台右侧平台前端。四周均有大面积的玻璃窗，前上窗可以开启，视野开阔，司机室内设有可转动的折叠座椅，美观舒适。8、旋转塔身：旋转塔身为整体框架结构，上端面分别有两侧引板，用于安装起重臂和平衡臂，上面用四根销轴与塔帽相连。 8、起重臂：起重臂上弦杆为无缝钢管，下弦杆为封口的槽钢，整个臂架为三角形截面，共分为八节，节与节之间用销轴连接，拆装方便。吊臂采用双吊点，变截面空间桁架结构，在起重臂第一节放置牵引机构，小车设计有吊篮。便于安装与
7、维修，臂架根部第一节与旋转塔身用销轴连接。为了保证起重臂水平，在二节、第六节上设有两个吊点，通过这个两吊点与塔帽连接。9、平衡臂：平衡臂是由槽钢及角钢组焊而成的片状结构，平衡臂上设有栏杆及过道，尾部设工作平台，平衡臂一端用两根销轴与旋转塔身相连。尾部装有平衡重和起升机构，起升机构本身有独立的底架，用四根销轴固定在平衡臂上，平衡重的重量为5.08T。 10、起升机构：本机构采用三速电机。 14、变幅机构：主要由双速锥形制动电机、减速器为一级蜗轮蜗杆传动、卷筒、底架及幅度限位器组成。15、回转机构：主要由回转传动部分及回转支承两大部分组成。回转传动机构由电动机、液力耦合器、制动器、型星齿轮减速器、
8、回转小齿轮、回转支承、回转限制器组成。三、基础施工： 1、经地质部门勘察，本工程施工场地土壤持力层承载力符合塔机搭设地基耐力要求。 2、基础位置：方便施工，便于拆除，保证安全。 3、基础处理：平整出相互垂直长度为6.5米的正方形型，挖深1.3米，基础为钢筋砼，砼强度等级为C35,基础表面某某出地面150mm,其上截面平整度为1/500，并预留28个某某强度螺栓。四、塔机安装前的验收1、钢结构：根据说明书检查本塔机钢性部件是否齐全、是否开焊、表面是否有锈蚀，油漆是否有脱落； 2、传动机构：检查减速器、卷扬机、制动器、回转机构部件是否齐全；3、吊钩：检查是否有裂纹、变形、是否有磨损，确保自身无补焊
9、、钻孔等。4、钢丝绳：是否完好、认真检查钢丝绳有无起刺、断股；5、滑轮：检查是否转动灵活，是否有卡、塞现象；6、安全装置：根据塔机安全运行要求，检查限位是否齐全、合格、牢固、工作是否灵敏；7、电气：检查电缆是否有破损、控制开关是否齐全灵敏。五、塔吊安装安全技术交底 1、必须了解塔机的构造性能及拆装程序；2、熟知各工作机构和装置的解体有安装调整；3、熟知各零部件的尺寸、加工方法及精度；4、检查各零部件的配套性及完好性，检查主电缆、配电导线、配电箱、控制箱、各电器开关等的齐全性与完好性。 5、检查各种维修器具的齐备性。 6、检查中发现问题要及时解决，以免在安装中出现问题。7、要按照某某空作业的要求
10、做好自身防护，严禁酒后、患有急性病时作业。8、要按照电气操作规程来进行电气操作，各工作机构接线时，一定要控制开关标定的方向进行接线，以免出现操作失误。9、尽量避免带电操作，在特殊情况下要有专人监护。10、在送电试车时要与指挥人员、司机联系配合好，信号明确后，方可操作，以免发生意外。11、安装中的维修一定保质、保量来完成，不得以假代真、马虎从事。12、重点监护与检查各工作机构、传动部分、制动装置、安全防护装置的安装质量，如有不当，应立即改正。13、安装完毕后对所有电器绝缘、保护接零等重新检查核对，以免发生意外。六、塔机安装程序1、将底架放置于砼基础座上，拧紧地脚螺栓，测量底架上四个法兰盘的水平度
11、，其误差应在1.6mm内，再次拧紧地脚螺栓（双螺母防松）。2、将第一节支撑，一节标准节吊装至底架上，用16件专用螺栓将底架与标准节连接，支撑节与标准节连接，再吊装2件标准节，标准节上有踏步的一方应于准备安装平衡臂的方向一致，用标准节连接好后吊装套架，使套架油缸梁位于标准节有踏步的一侧。（1） 安装回转支撑总成：下转台、回转支承、上转台出厂时已用螺栓连为整体，在上转台上设有4个安装吊耳、将该组件吊装在套架上，对正下转台上四根主弦杆与标准节上的止口，用销轴与套架连接起来，并用8件M24的标准节螺栓将下转台与标准节连接，然后安装上转台的工件平台及栏杆。2)安装旋转塔身总成：吊起旋转塔身，安装时注意安
12、装平衡臂和吊臂用支耳的方向，用16件M22的专用螺母将旋转塔身与上转台紧固，调整8个爬爪导轮与塔身主弦杆之间的间隙至2-3。3)安装塔帽：吊装前在地面上先把塔帽上的平台、栏杆、扶梯装好，随后把塔帽吊到旋转塔身上，用4件销轴将塔帽与旋转塔身联接，如果条件允许，也可在地上先将旋转塔身与上转台装好。安装司机室：司机室内的电气设备安装齐全后，把司机室吊到上转台靠右平台的前端，对准耳板上孔的位置，然后用销轴联接并穿好开口销。安装平衡臂总成：在地面上将起升机构、平衡臂拉杆装在平衡臂上，并固接好，吊起平衡臂，用销轴将平衡臂与旋转塔身铰接并穿好开口销，然后将平衡臂逐渐抬某某，直到将平衡臂拉杆用销轴铰接并穿好开
13、口销，然后缓慢地将平衡臂放下。安装吊臂总成：在塔吊附过平整的枕木上，拼装好吊臂，把吊臂停靠在约0.6米某某的支架上，然后将变幅小车装在吊臂根部最小幅度处，并收紧变幅小车的钢丝绳，以小车在载重的情况下不松弛为宜，出厂时变幅机构已装在吊臂根部节上，在将吊臂拉杆拼装好后与吊臂上的吊点用销轴铰接。（吊臂刚性拉杆上吊点应在从吊臂根部数起的第二和第六臂上），穿好开口销，放在吊臂上弦杆的定位托架内，检查吊臂上的电路是否完善。挂好绳，试吊是否平稳，否则可适当移动挂绳位置起吊吊臂总成至安装某某度，根部与回转塔身上的销孔用销轴连接并穿好开口销，然后接通起升机构的电源、放出起升钢丝绳并卷绕好钢丝绳，用汽车吊逐渐抬某
14、某吊臂的同时开动起升机构向上直至吊臂拉杆渐近塔帽，将吊臂长短拉杆分别与塔顶拉杆、用销轴铰接，并穿好开口销，松弛起升机构钢丝绳把吊臂缓慢放下，使拉杆处于拉紧状态，并根据要求，检查吊臂是否上翘1.0度，最后，松脱滑轮组上的起升钢丝绳。吊装总重为4X1270=5080Kg。吊装完毕后，进行起升钢丝绳的穿绕，钢丝绳从起升机构卷筒上放出，绕过塔帽上部导向滑轮向下进入吊臂根部起重量限制器，滑轮向前，再绕到变幅小车和吊钩滑轮组，最后将绳头通过楔与楔套用销轴固定在吊臂头部上。接通电源：（1）接通回转机构、起升机构、变幅机构电路。（2）接通总电源。空载运转试验： 全面检查以上所有安装是否符合要求，当确信准确无误后，分别使起升、回转、变幅机构运转，并注意密切观察各部分运转是否正常。15、顶升加节1、准备1）将所需标准节吊运至加节引入方向起重臂之下适当位置放置。2)将回转机构锁车制动，将起重臂在加节引入方向停稳。3)接通液压站电源。4）吊一标准节至适当某某度，将加节小车吊钩挂入标准节顶部吊环中沿导轨向内拉动，使其靠近顶升套架。（5）调节起重跑车位置，使塔机上部结构处于平衡状态。2、顶升（1）拆下下转台与塔身标准节之间的连接螺栓。（2）启动油泵，收缩活塞杆，当顶升横梁提至最某某位，使衡梁轴置于标
