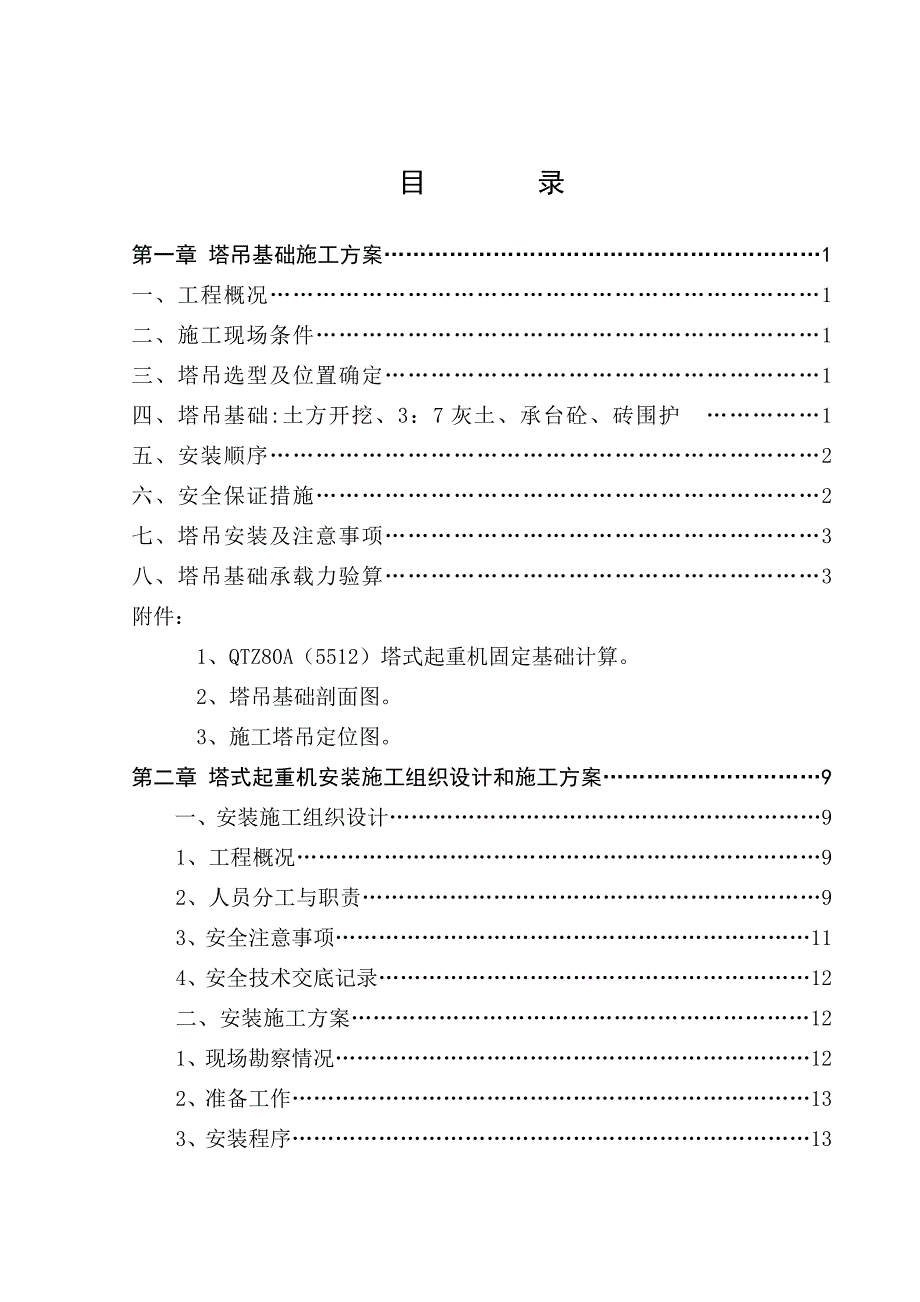

1、某某西区3号楼塔式起重机安装专项方案编制： 审核： 审批： 某某建筑机械厂有限公司目 录第一章 塔吊基础施工方案1一、工程概况1二、施工现场条件1三、塔吊选型及位置确定1四、塔吊基础:土方开挖、3：7灰土、承台砼、砖围护 1五、安装顺序2六、安全保证措施2七、塔吊安装及注意事项3八、塔吊基础承载力验算3附件：1、QTZ80A（5512）塔式起重机固定基础计算。 2、塔吊基础剖面图。 3、施工塔吊定位图。第二章 塔式起重机安装施工组织设计和施工方案9一、安装施工组织设计91、工程概况92、人员分工与职责93、安全注意事项114、安全技术交底记录12二、安装施工方案121、现场勘察情况122、准备

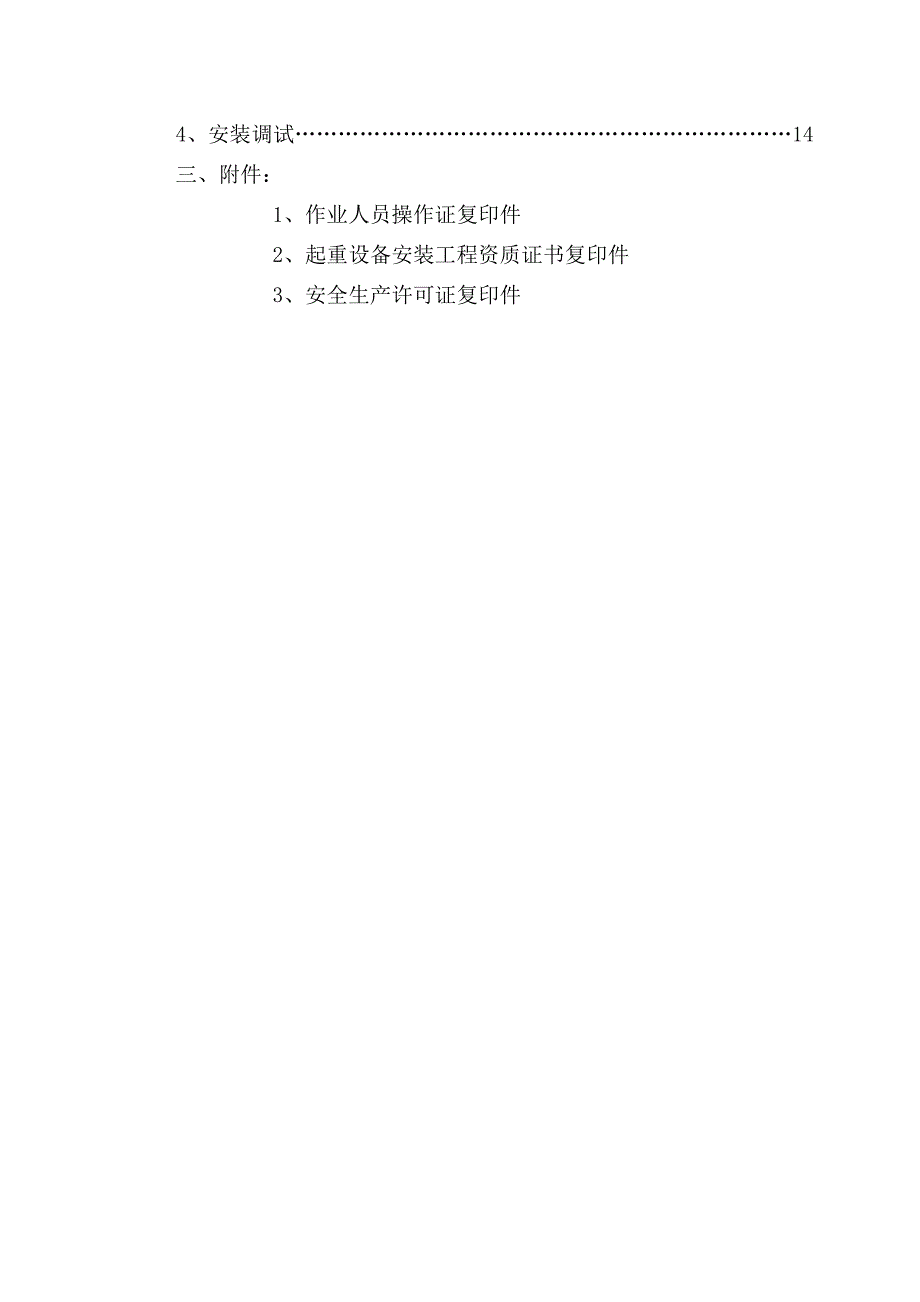

2、工作133、安装程序134、安装调试14三、附件：1、作业人员操作证复印件2、起重设备安装工程资质证书复印件3、安全生产许可证复印件第一章 塔吊基础施工方案 一、工程概况本工程为西安市碑林区城中村改造项目，位于建设路路北原旅馆村内。本工程3号楼自然地坪标高为413.11413.69M，由地下室、主楼构成，共33层，建筑高度98.35米；地下设计为汽车库、人防及设备用房等。二、施工现场条件第一层土为杂填土（Q4ml）：褐色，土质不均匀，含较多灰渣、砖渣等建筑物垃圾，含少量植物根系，局部厚度较大。层厚0.404.70m，相应层底标高412.08416.78m。第二层土为黄土（Q32eol）：褐黄色
3、，土质均匀，针状孔隙发育，见少量大孔，偶见蜗牛壳及碎片，具湿陷性。可塑状态，高压缩性。层厚5.209.90m，层底埋深9.6010.90m，相应层底标高405.38407.180m，承载力150KPa。为提高塔吊基础基底承载力，增加塔基稳定性，特在塔吊基座底下设置1M厚3:7灰土。三、塔吊选型及位置确定。 1、 根据现场实际情况，3号楼设置安装一台QTZ80A5512附着式塔吊。2、3号楼塔吊布置在轴往南2.5M。塔身中心线与结构主体中心线距离为4米。 (详见平面图) 四、塔吊基础:土方开挖、1000厚3：7灰土、承台砼、砖围护 1、塔吊基坑土方与桩间土同时开挖，采用挖掘机人工配合，3号楼塔吊
4、设置在楼外侧，基坑底标高为-9.05M。2、基坑土方完成后采用石灰与素土3：7配合比搅拌均匀，分层夯实，每层虚铺厚度不大于250，采用蛙式打夯机夯实，压实系数不小于95。回填至砼垫层底标高。（平面尺寸见剖面图）3、3：7灰土完成后开始浇筑砼垫层，垫层砼强度为C15，厚度为100，四周比塔基基础宽出100，采用商品砼。4、砼垫层完成后进行塔吊基础钢筋绑扎（基础配筋图见后附图)，先绑扎底板钢筋，再安装塔吊预埋标准件，预埋标准件安装相对误差控制在2mm之内。标准件安装完成再绑扎上层钢筋和拉筋，再用镀锌扁铁与塔吊基础钢筋连接做两组防雷接地，模板按塔基尺寸支设，每道工序完成经监理验收合格开始浇筑砼，砼强
5、度为C35，（砼基础尺寸见后附图)采用商品砼，插入式振动机分层浇筑振捣，砼浇筑完成后覆盖浇水养护。留置两组试块，一组安装试块，一组28天技术资料试块。5、砖围护：因塔吊基础设置在基坑外，应边坡和回填土方需要，在塔吊砼基础上砖砌围护墙，围护内净尺寸为3.0m3.0m，塔吊砌体围护顶高距基础面5.55米，井壁厚为370砖墙，M10水泥砂浆砌筑，中间加一道370240圈梁，四个角设370370构造柱，并有很好的抽排水措施。五、安装顺序 基础结构底板施工前，先立塔吊，安装时塔臂1号楼东西方向放置，利用一台30t吊车吊运塔臂进行装塔，为保证塔臂能自由回转，安装1号楼1号塔吊立塔高度为塔吊承台以上35米。
6、保证与其它塔吊交叉施吊时塔机或塔臂不发生冲突，随着施工进度情况顶升塔吊时，确保群塔之间的顶升高差。六 、安全保证措施1. 塔吊入场前进行安全教育及书面交底，特别对高空作业人员应提供安全防范措施，并提供安全用具，确保员工生命安全。2. 按照安全生产规章制度、法规，现场要有安全警示、警告的标志设施和塔吊司机操作规程牌和机械标识牌，并要搭设安全防护栏杆。3. 塔吊操作人员必须持证上岗，严禁违章操作，违反劳动纪律。应集中精力，坚守岗位，未经专业培训，不得从事该工种作业。操作人员应按照指挥人员的信号进行作业，当信号不清或错误时，操作从员可拒绝执行。4. 塔吊操作人员按照规定对机械进行定期检查，如：日检、
7、周检、月检、季检、年检等，确保机械安全运行，避免事故发生。5. 塔吊在安装及运行过程中，必须保证安全、可靠，各限位器安全、灵敏、可靠，不得随意调整或拆除。严禁利用限位器和限位装置代替操作机构，严禁超载运行，带病工作，运行中若发现有不安全因素和行为，应立即停止作业，待排除隐患后方可进行下一步作业，预防事故发生。严格执行“十不吊”规定，做到安全运行。6. 夜间作业时，塔吊操作人员负责照明灯的开与关，如发生白天天亮后照明灯未关者，处罚20元，以示警告。7. 塔吊司机操作人员严禁酒后驾驶，并不得打架斗殴。七、塔吊安装及注意事项1. 基础采用支脚固定式，浇筑前预埋四个主脚螺栓，其标高相对误差控制在2mm
8、之内。2. 附着式塔吊安装必须符合操作安全要求，塔身与结构体连接要按规范施工，安全围护按规定高度设置，禁止违章作业，使用前必须检查验收。3. 塔吊司机必须遵守“十不吊”原则，风速超过60km/h，禁止吊物顶升。八、塔吊基础承载力验算。（详见计算书）天然基础计算书新旅城西区工程建设地点：建设路路北原旅馆村内；3号楼属于剪力墙结构，地上33层，地下1层，建筑高度：98.35m，标准层层高：2.95m ，总建筑面积：36145.89平方米。本工程由陕西博胜投资有限责任公司投资建设，西安有色冶金设计研究院设计，西安市勘察测绘院地质勘察，陕西华建工程监理有限公司监理，浙江广宏建设有限公司西安分公司组织施
9、工。本计算书主要依据施工图纸及以下规范及参考文献编制：塔式起重机设计规范（GB/T13752-1992）、地基基础设计规范（GB50007-2002）、建筑结构荷载规范（GB50009-2001）、建筑安全检查标准（JGJ59-99）、混凝土结构设计规范（GB50010-2002）等编制。一、参数信息塔吊型号：QTZ80A， 塔吊起升高度H：120.00m，塔身宽度B：1.8m， 基础埋深d：5.00m，自重F1：570kN， 基础承台厚度hc：1.35m，最大起重荷载F2：60kN， 基础承台宽度Bc：5.50m，混凝土强度等级：C35， 钢筋级别：II级钢，额定起重力矩：1000kNm，
10、基础所受的水平力：30kN，标准节长度a：2.5m，主弦杆材料：角钢/方钢， 宽度/直径c：120mm，所处城市：陕西省西安市， 基本风压W0：0.45kN/m2，地面粗糙度类别：D类密集建筑群，房屋较高，风荷载高度变化系数z：1.61 。二、塔吊基础承载力及抗倾翻计算依据建筑地基基础设计规范(GB50007-2002)第5.2条承载力计算。计算简图: 当不考虑附着时的基础设计值计算公式： 当考虑附着时的基础设计值计算公式： 当考虑偏心矩较大时的基础设计值计算公式： 混凝土基础抗倾翻稳定性计算：E=M/(F+G)=1738.80/(756.00+1225.13)=0.88m Bc/3=1.83
11、m根据塔式起重机设计规范（GB/T 13752-92）第4.6.3条，塔吊混凝土基础的抗倾翻稳定性满足要求。式中 F塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载，F=756.00kN； G基础自重：G=25.0BcBchc1.2 =1225.13kN； Bc基础底面的宽度，取Bc=5.500m； M倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M=1.4 1242.00=1738.80kNm； e偏心矩，eM/(F + G)0.878 m，故eBc/6=0.917 m；经过计算得到:无附着的最大压力设计值 Pmax=(756.000+1225.125)/5.5002+1738.800/
12、27.729=128.198kPa；无附着的最小压力设计值 Pmin=(756.000+1225.125)/5.5002-1738.800/27.729=2.785kPa；有附着的压力设计值 P=(756.000+1225.125)/5.5002=65.492kPa；三、地基承载力验算实际计算取的地基承载力设计值为:fa=150.000kPa；地基承载力特征值fa大于有附着时压力设计值P=65.492kPa，满足要求！地基承载力特征值1.2fa大于无附着时的压力设计值Pmax=128.198kPa，满足要求！四、基础受冲切承载力验算依据建筑地基基础设计规范（GB 50007-2002）第8.2
13、.7条。验算公式如下: 式中 hp - 受冲切承载力截面高度影响系数，当h不大于800mm时，hp取1.0.当h大于等于2000mm时，hp取0.9，其间按线性内插法取用；取 hp=0.95； ft - 混凝土轴心抗拉强度设计值；取 ft=1.57MPa； ho - 基础冲切破坏锥体的有效高度；取 ho=1.30m； am - 冲切破坏锥体最不利一侧计算长度； am=1.80+(1.80 +21.30)/2=3.10m； at - 冲切破坏锥体最不利一侧斜截面的上边长，当计算柱与基础交接处的受冲切承载力时，取柱宽（即塔身宽度）；取at1.8m； ab - 冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长，当冲切破
