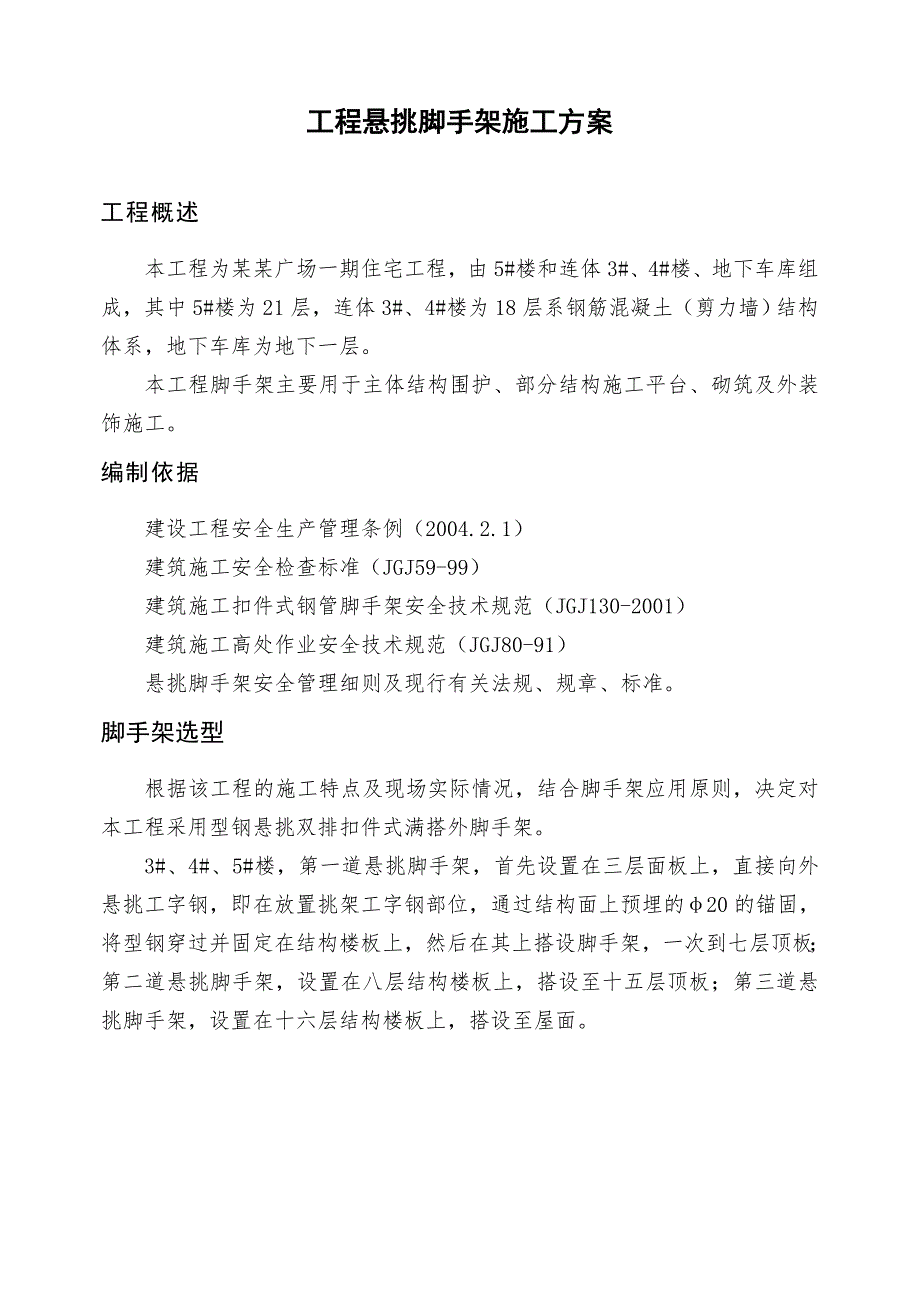

1、工程悬挑脚手架施工方案工程概述本工程为某某广场一期住宅工程，由5#楼和连体3#、4#楼、地下车库组成，其中5#楼为21层，连体3#、4#楼为18层系钢筋混凝土（剪力墙）结构体系，地下车库为地下一层。本工程脚手架主要用于主体结构围护、部分结构施工平台、砌筑及外装饰施工。编制依据建设工程安全生产管理条例（2004.2.1）建筑施工安全检查标准（JGJ59-99）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）建筑施工高处作业安全技术规范（JGJ80-91）悬挑脚手架安全管理细则及现行有关法规、规章、标准。脚手架选型根据该工程的施工特点及现场实际情况，结合脚手架应用原则，决定对本工程采

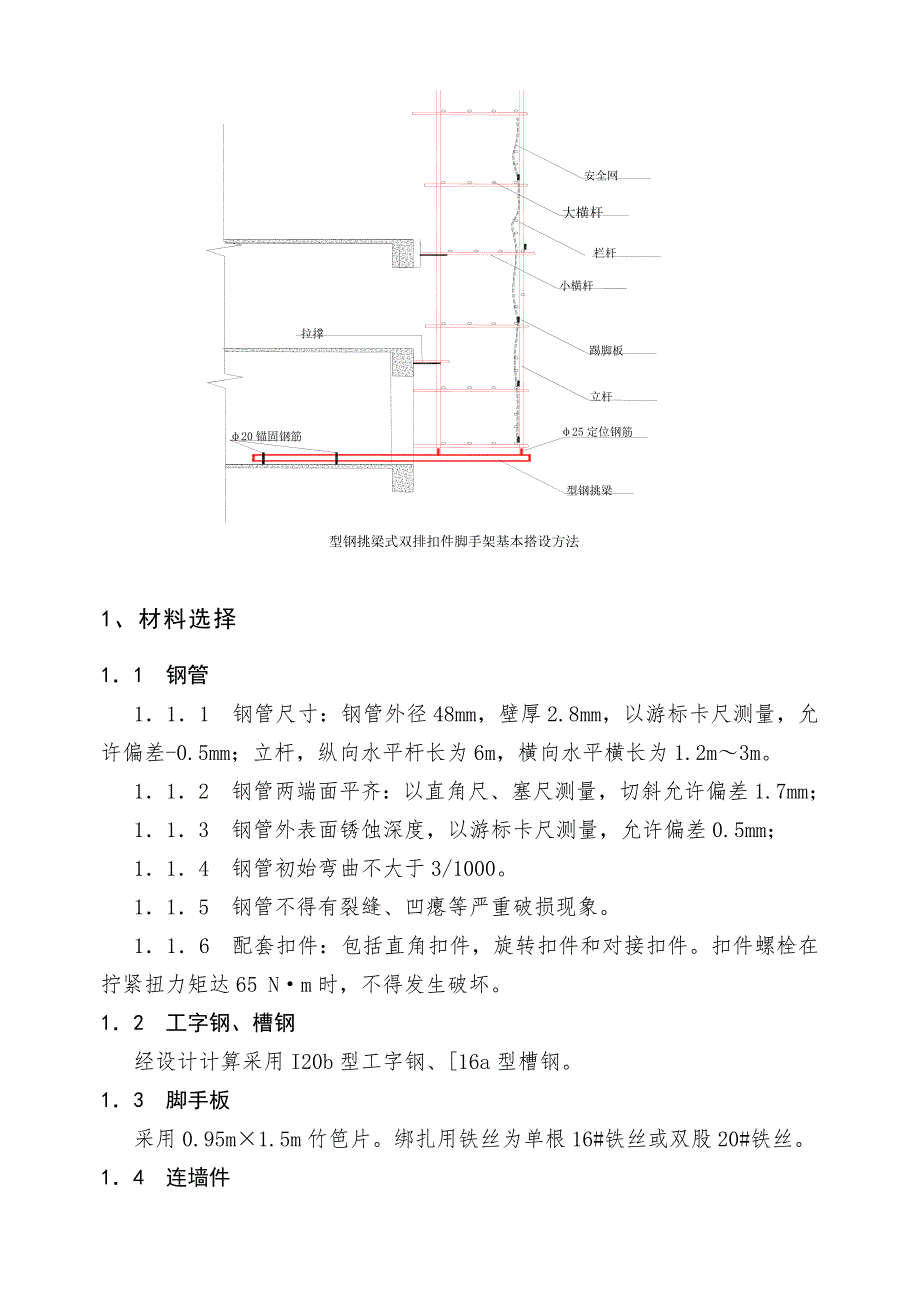

2、用型钢悬挑双排扣件式满搭外脚手架。3#、4#、5#楼，第一道悬挑脚手架，首先设置在三层面板上，直接向外悬挑工字钢，即在放置挑架工字钢部位，通过结构面上预埋的20的锚固，将型钢穿过并固定在结构楼板上，然后在其上搭设脚手架，一次到七层顶板；第二道悬挑脚手架，设置在八层结构楼板上，搭设至十五层顶板；第三道悬挑脚手架，设置在十六层结构楼板上，搭设至屋面。型钢挑梁式双排扣件脚手架基本搭设方法25定位钢筋型钢挑梁20锚固钢筋拉撑立杆踢脚板栏杆小横杆大横杆安全网1、材料选择11钢管111钢管尺寸：钢管外径48mm，壁厚2.8mm，以游标卡尺测量，允许偏差-0.5mm；立杆，纵向水平杆长为6m，横向水平横长为

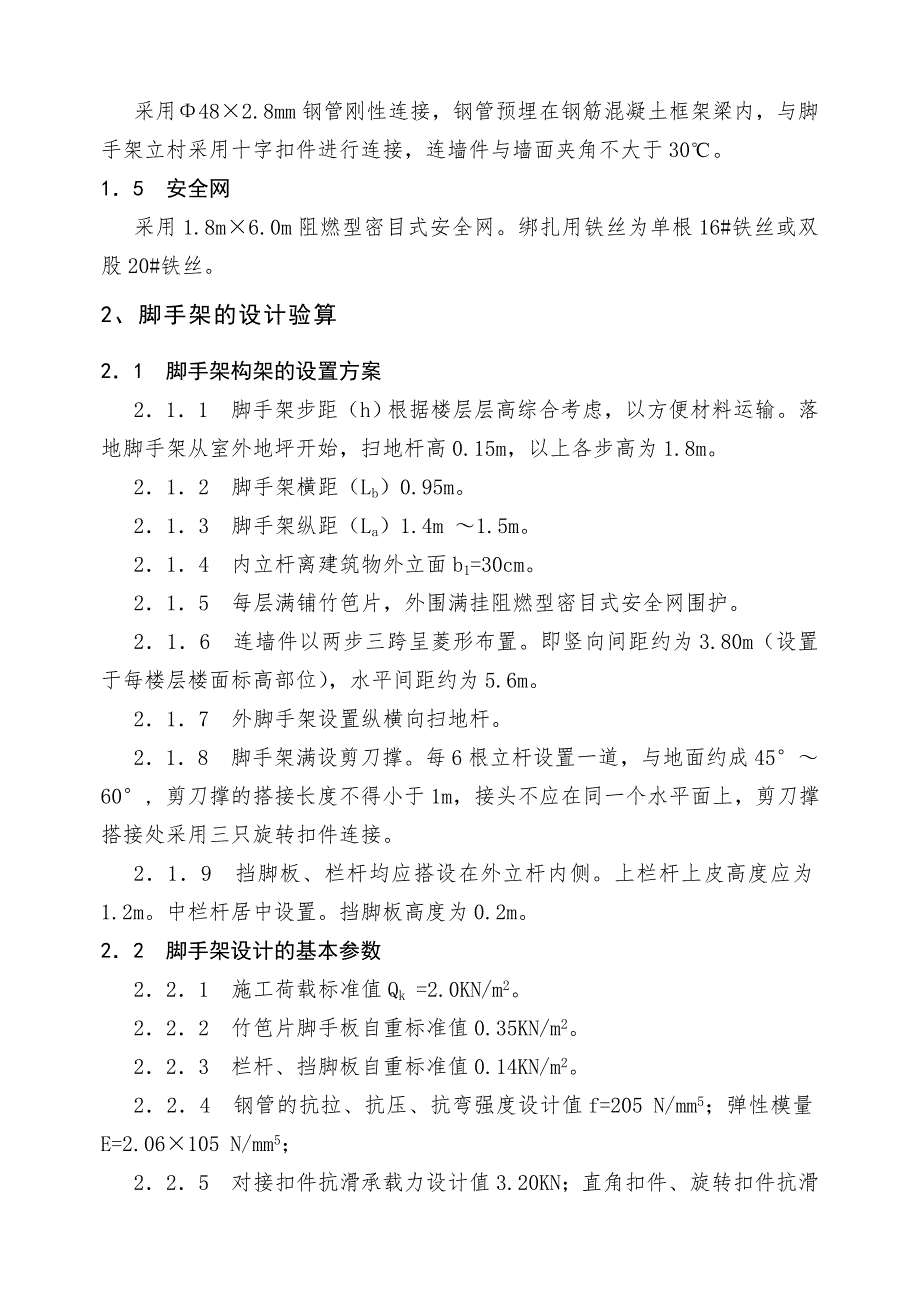

3、1.2m3m。112钢管两端面平齐：以直角尺、塞尺测量，切斜允许偏差1.7mm；113钢管外表面锈蚀深度，以游标卡尺测量，允许偏差0.5mm；114钢管初始弯曲不大于3/1000。115钢管不得有裂缝、凹瘪等严重破损现象。116配套扣件：包括直角扣件，旋转扣件和对接扣件。扣件螺栓在拧紧扭力矩达65 Nm时，不得发生破坏。12工字钢、槽钢经设计计算采用I20b型工字钢、16a型槽钢。13脚手板采用0.95m1.5m竹笆片。绑扎用铁丝为单根16#铁丝或双股20#铁丝。14连墙件采用482.8mm钢管刚性连接，钢管预埋在钢筋混凝土框架梁内，与脚手架立村采用十字扣件进行连接，连墙件与墙面夹角不大于30
4、。15安全网采用1.8m6.0m阻燃型密目式安全网。绑扎用铁丝为单根16#铁丝或双股20#铁丝。2、脚手架的设计验算21脚手架构架的设置方案211脚手架步距（h）根据楼层层高综合考虑，以方便材料运输。落地脚手架从室外地坪开始，扫地杆高0.15m，以上各步高为1.8m。212脚手架横距（Lb）0.95m。213脚手架纵距（La）1.4m 1.5m。214内立杆离建筑物外立面b1=30cm。215每层满铺竹笆片，外围满挂阻燃型密目式安全网围护。216连墙件以两步三跨呈菱形布置。即竖向间距约为3.80m（设置于每楼层楼面标高部位），水平间距约为5.6m。217外脚手架设置纵横向扫地杆。218脚手架满
5、设剪刀撑。每6根立杆设置一道，与地面约成4560, 剪刀撑的搭接长度不得小于1m，接头不应在同一个水平面上，剪刀撑搭接处采用三只旋转扣件连接。219挡脚板、栏杆均应搭设在外立杆内侧。上栏杆上皮高度应为1.2m。中栏杆居中设置。挡脚板高度为0.2m。22脚手架设计的基本参数221施工荷载标准值Qk =2.0KN/m2。222竹笆片脚手板自重标准值0.35KN/m2。223栏杆、挡脚板自重标准值0.14KN/m2。224钢管的抗拉、抗压、抗弯强度设计值f=205 N/mm5；弹性模量E=2.06105 N/mm5；225对接扣件抗滑承载力设计值3.20KN；直角扣件、旋转扣件抗滑承载力设计值8.0
6、0KN。226纵、横向水平杆受弯构件的容许挠度=L/150，且小于10mm；悬挑受弯杆件=L/400。23脚手架搭设高度的结构验算231按上述设计单立杆双排脚手架允许搭设高度是多少： 2311由Qk=2.00KNm2；h=1.80m，竖向连墙件间距H1=2h=3.60m，b=0.95m，查建筑施工安全技术手册（中国建筑工业出版社）表3-176，取Af=50.00KN；2312b=0.95m，La=1.40m，脚手板铺设层数为6层，查表3-12-1取：NGK2=4.00KN。 2313由b=0.95m，La=1.40m，Qk=2.00KNm2，考虑两个施工层同时操作，所以Qk=4.0KNm2，查
7、表3-12-2得，NQK=840KN。2314由h=1.80m，La=1.40m，查表3-172得NGKl=0.44KN。2315将以上各数据列入以下公式：注；上述公式中脚手架采用单根立杆：KA=O.85。（6）允许搭设高度：（7）因本工程落地脚手架从室外地坪算起，高度最高约为29m，能满足要求。24悬挑脚手架设计挑梁工字钢截面选型：本工程挑架工字钢挑梁布置间距为1.50m2.40m（取2.2m计算），工字钢梁上布置槽钢梁。根据型钢梁的设计原则和设计经验，设计型钢梁截面主要依据型钢梁所受最大弯矩。计算公式如下：241工字钢挑梁设计： 2411工字钢挑梁计算简图：2412。荷载F的计算：脚手架基
8、本构架自重荷载：（按立杆纵距1.40m，步距1.80m计取）查建筑施工脚手架实用手册P396，表15-34，gk10.135kN/m2。查建筑施工脚手架实用手册P397，表15-37，gk20.033kN/m2。脚手架作业面上施工荷载标准值：按两层结构同时施工或三层装饰同时施工考虑，查建筑施工脚手架实用手册P384，表15-26，qk123.00kN/m2。作业层架面和防护材料荷载：架面材料竹笆片脚手板自重荷载，查建筑施工脚手架实用手册P403，表15-45，qk20.33kN/m2。作业层防护栏杆二道自重荷载，查建筑施工脚手架实用手册P403，表15-46，qk30.147kN/m。脚手架搭
9、设步数：本工程悬挑脚手上下二道最大24m，按每1.80m一步，搭设步数为Bs=14步。则，F1.2Bs(gk1+gk2+qk2+qk3)+1.4qk12.22 =1.214(0.135+0.033+0.33+0.147)+1.423.002.22 21.16kN2413最大弯矩Mx的计算： MxFa+F(a+b) -21.160.8+21.16(0.8+0.95) 53.96kNm2414工字钢截面计算：查建筑施工脚手架实用手册P553，采用I20b型工字钢，Wnx250cm3。另外，考虑到建筑物阳台为悬挑结构，外侧弧形梁承受工字钢集中荷载作用，因此决定在工字钢挑梁前端同样采取斜拉58*140
10、槽钢反拉卸载措施，可以使阳台梁所受弯矩折减，能够满足脚手架施工要求。东西侧19、26轴悬挑板处采取58*140槽钢反撑卸载措施。详附图。242槽钢梁的设计：2421槽钢梁的计算简图：按单跨简支梁进行设计，荷载按作用于最不利位置跨中设计。考虑连续梁的弯矩重分布等，按此设计能确保安全。2421最大弯矩Mx的计算：2422槽钢截面计算：根据工地上现有的槽钢，选用16a型槽钢。Wnx108cm3。243工字钢梁锚固筋设计：2431工字钢梁锚固筋的计算简图：因钢丝绳承受设计荷载作用力的33。故简化计算简图如下：2432以A点为支点，MAF(a+b)+Fb 66Nc 则，N21.16(0.95+0.8)+
11、21.160.8 0.66215.36kN 2433工字钢梁锚固筋的选用：AF/fy=15.360.21=73.15mm2选用20mm的钢筋作为工字钢的锚固钢筋，该筋截面为314，满足计算要求。3、操作流程31脚手架搭设流程设置纵向扫地杆逐根树立立杆随即与纵向扫地杆扣紧安装横向扫地杆并与立杆或纵向扫地杆扣紧安装第一步纵向水平杆并与各立杆扣紧安装第一步横向水平杆安装第二步纵向水平杆安装第二步横向水平杆安装1.2m高栏杆及0.2m高挡脚杆加设临时斜撑杆安装第三步纵向水平杆、横向水平杆、1.2m高栏杆、0.2m高挡脚杆设置与楼面齐平的连墙件接立杆搭设中间纵向水平杆搭设剪刀撑搭设横向斜撑排竹笆片加挂外
12、侧密目安全网循环以上步骤搭建至顶层。32脚手架拆除流程清除脚手板上杂物拆除密目安全网拆除竹笆片拆除横向斜撑及剪刀撑拆除栏杆及挡脚杆拆除连墙件拆除纵向水平杆拆除横向水平杆拆除立杆循环以上步骤拆除至底层。注：脚手架拆除时自上而下逐层进行，不得上下同时进行。4、施工技术措施41立杆411立杆按长度6m及3m的钢管呈梅花型交错设置。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。412立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。搭接长度不小于0.
13、8m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。413根据施工电梯设置位置（13轴外，KL轴间），相应地依据施工电梯尺寸调整该处的脚手架纵距。414脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。415开始搭设时，每6跨设置一根抛撑或拉杆。上端与第二步纵向水平杆扣紧，在安置两道与墙柱连墙点以后方可拆除。42水平杆421纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫
14、地杆向低处延长两跨与立杆固定，高低不应大于1m，靠边坡上的立杆轴线到边坡的距离不应小于500mm。422纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆采用对接扣件连接，弧形部分采用搭接。纵向水平杆的对接扣件应交错布置。两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。纵向水平杆搭接长度不应小于0.8m，应等间距设置3个旋转扣件固定，搭接端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。423横向水平杆的构造：主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大天150mm。在双排脚手架中，靠墙一端的外伸长度不应大于500mm。横向水平杆两端应用直角扣件固定在立杆上。横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm。43连墙件采用脚手钢管与结构梁中打膨胀螺栓连接钢管的刚性连接。 连墙件的轴向力计算值应按照下式计算：计算如下：Nl = N
