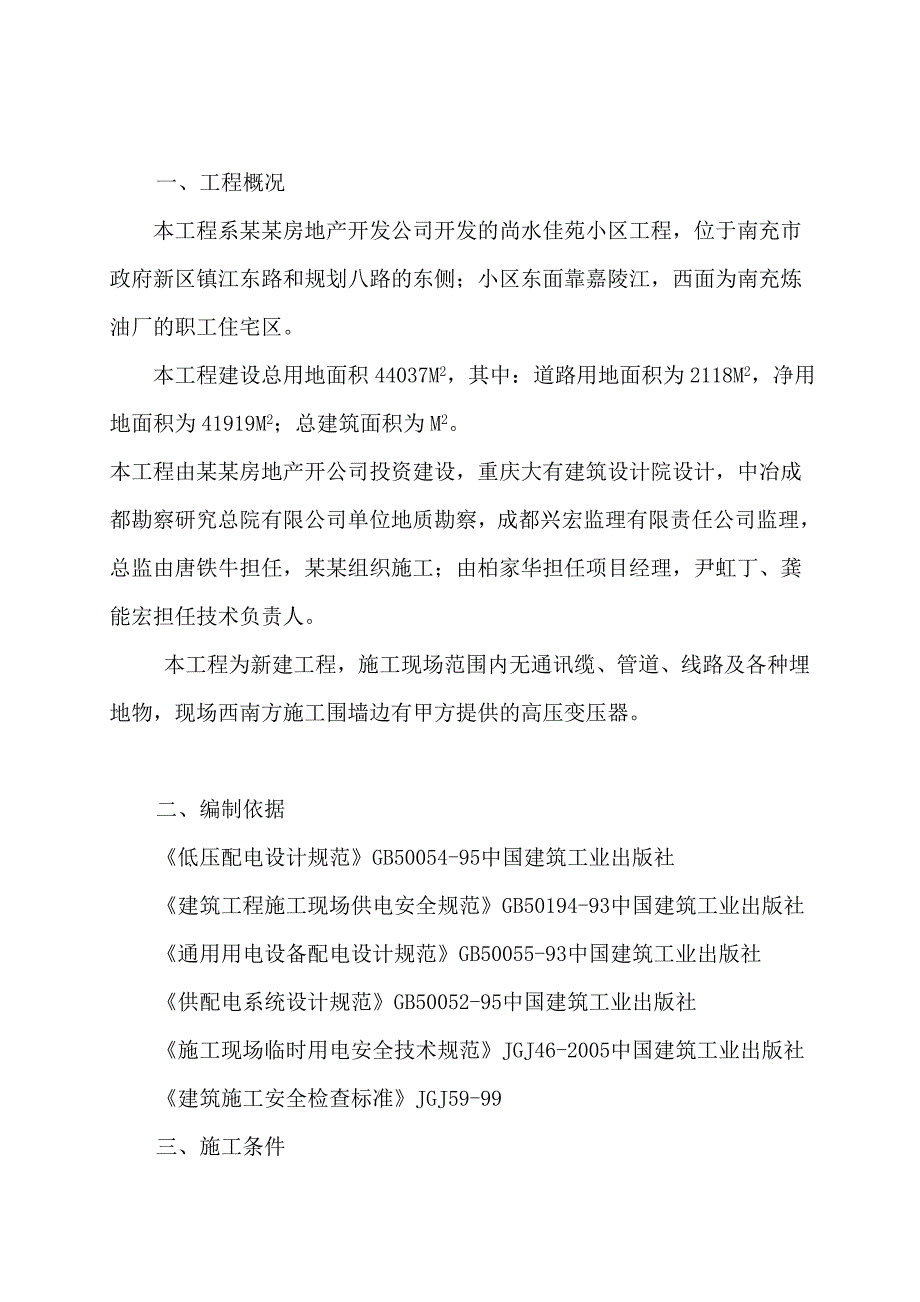

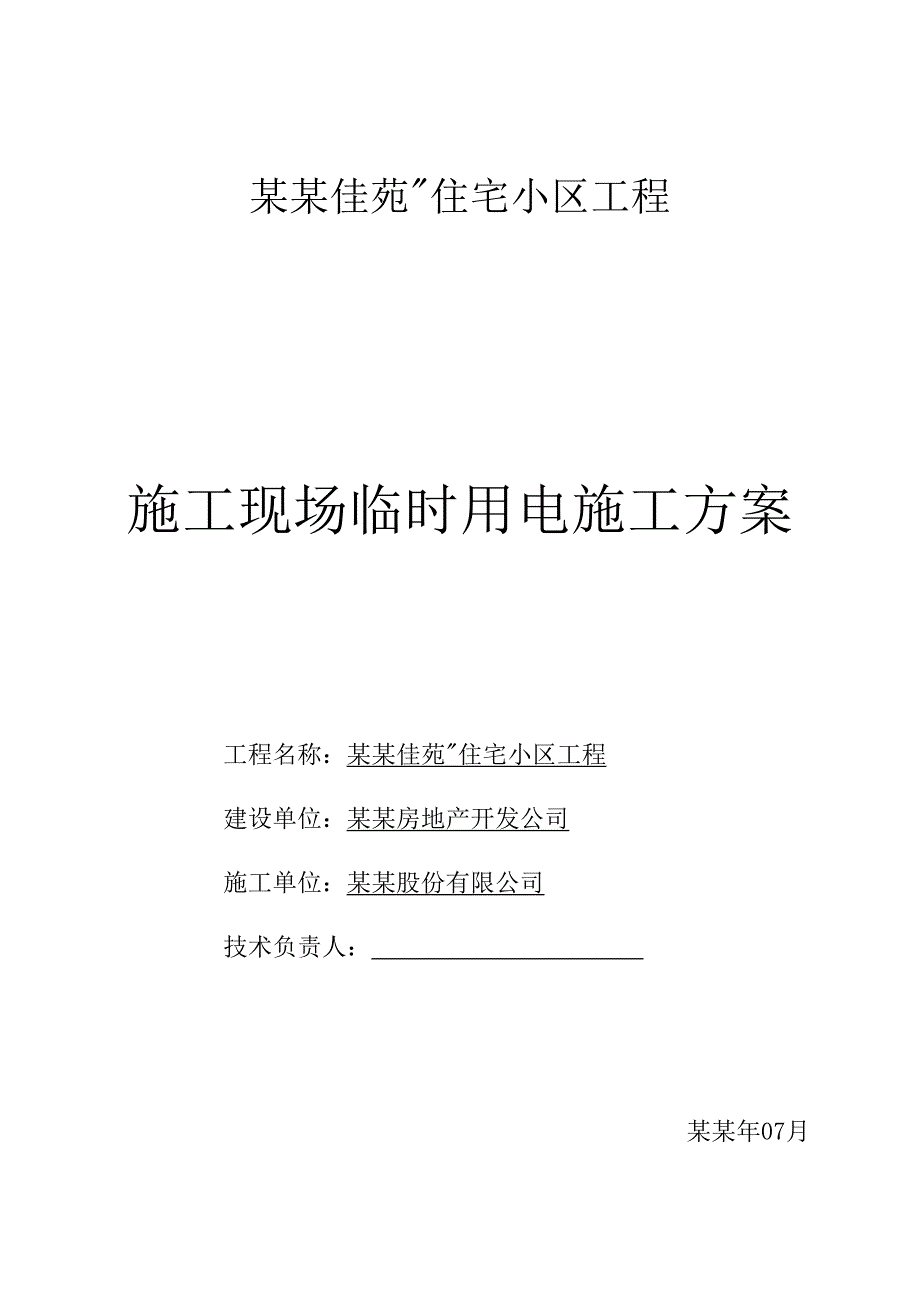

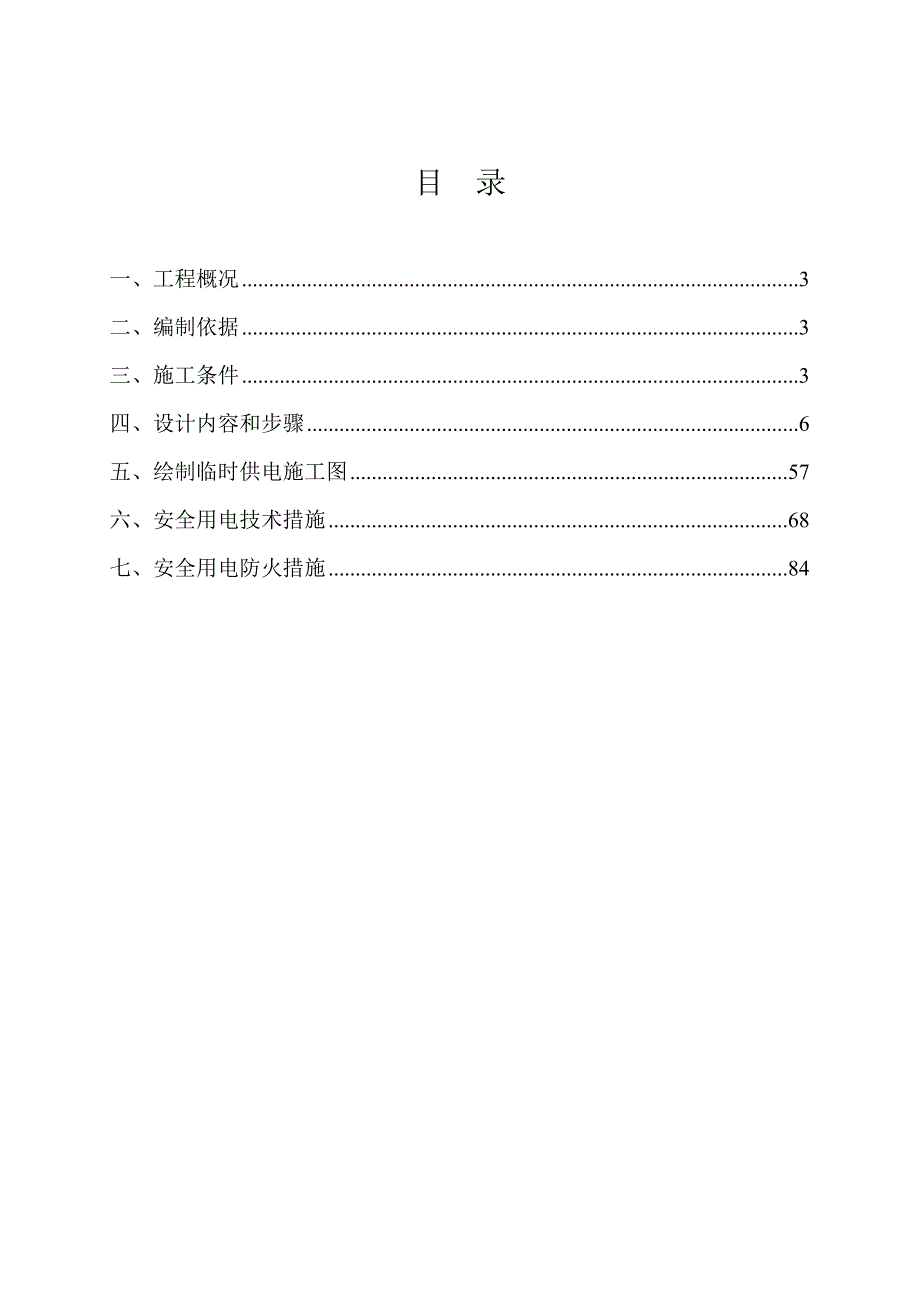

1、某某佳苑住宅小区工程施工现场临时用电施工方案工程名称：某某佳苑住宅小区工程建设单位：某某房地产开发公司 施工单位：某某股份有限公司 技术负责人： 某某年07月目 录一、工程概况3二、编制依据3三、施工条件3四、设计内容和步骤6五、绘制临时供电施工图57六、安全用电技术措施68七、安全用电防火措施84一、工程概况本工程系某某房地产开发公司开发的尚水佳苑小区工程，位于南充市政府新区镇江东路和规划八路的东侧；小区东面靠嘉陵江，西面为南充炼油厂的职工住宅区。 本工程建设总用地面积44037 M2，其中：道路用地面积为2118M2，净用地面积为41919M2；总建筑面积为M2。本工程由某某房地产开公司投
2、资建设，重庆大有建筑设计院设计，中冶成都勘察研究总院有限公司单位地质勘察，成都兴宏监理有限责任公司监理，总监由唐铁牛担任，某某组织施工；由柏家华担任项目经理，尹虹丁、龚能宏担任技术负责人。本工程为新建工程，施工现场范围内无通讯缆、管道、线路及各种埋地物，现场西南方施工围墙边有甲方提供的高压变压器。二、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国
3、建筑工业出版社建筑施工安全检查标准JGJ59-99三、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 38 1 38 2 塔式起重机 38 1 38 3 混凝土输送泵 HB-15 32.2 1 32.2 4 插入式振动器 ZX50 1.1 1 1.1 5 插入式振动器 ZX35 0.8 1 0.8 6 钢筋调直机 GT4/14 4 1 4 7 钢筋切断机 QJ40-1 5.5 1 5.5 8 交流电焊机 BX3-500-2 38.6 1 38.6 9 木工圆锯 MJ106 5.5 1 5.5 10 100m高扬程水泵 5 1 5 1
4、1 100m高扬程水泵 5 1 5 12 100m高扬程水泵 5 1 5 14 塔式起重机 38 1 38 15 塔式起重机 38 1 38 16 塔式起重机 38 1 38 17 混凝土输送泵 HB-15 32.2 1 32.2 18 插入式振动器 ZX35 0.8 1 0.8 19 插入式振动器 ZX35 0.8 1 0.8 20 插入式振动器 ZX35 0.8 1 0.8 21 钢筋调直机 GT6/8 5.5 1 5.5 22 交流电焊机 BX3-500-2 38.6 1 38.6 23 钢筋切断机 QJ40-1 5.5 1 5.5 24 木工圆锯 MJ106 5.5 1 5.5 25
5、100m高扬程水泵 5 1 5 26 100m高扬程水泵 5 1 5 27 100m高扬程水泵 5 1 5 29 塔式起重机 38 1 38 30 塔式起重机 38 1 38 31 塔式起重机 38 1 38 32 混凝土输送泵 HB-15 32.2 1 32.2 33 插入式振动器 ZX35 0.8 1 0.8 34 插入式振动器 ZX35 0.8 1 0.8 35 插入式振动器 ZX50 1.1 1 1.1 36 钢筋调直机 GT6/8 5.5 1 5.5 37 钢筋调直机 GT6/8 5.5 1 5.5 38 钢筋切断机 QJ40-1 5.5 1 5.5 39 钢筋切断机 QJ40-1
6、5.5 1 5.5 41 交流电焊机 BX3-500-2 38.6 1 38.6 42 钢筋弯曲机 GW40 3 1 3 43 钢筋弯曲机 WJ40 3 1 3 44 木工圆锯 MJ106 5.5 1 5.5 45 100m高扬程水泵 5 1 5 46 100m高扬程水泵 5 1 5 47 100m高扬程水泵 5 1 5 -四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平
7、面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 38kWPe = n(Jc/Jc1)1/2Pn = 1(0.4/0.25)1/238 = 48.07 kWPjs = KxPe =0.248.07 = 9.61kWQjs = Pjs tg=9.611.33 = 12.82 kvar(2)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的
8、额定容量Pn = 38kWPe = n(Jc/Jc1)1/2Pn = 1(0.4/0.25)1/238 = 48.07 kWPjs = KxPe =0.248.07 = 9.61kWQjs = Pjs tg=9.611.33 = 12.82 kvar(3)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.332.2 = 9.66 kWQjs = Pjs tg=9.661.02 = 9.86 kvar(4)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.31.1 = 0.33 kWQjs = Pjs tg=0.331.02
9、 = 0.34 kvar(5)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.30.8 = 0.24 kWQjs = Pjs tg=0.241.02 = 0.24 kvar(6)、钢筋调直机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.34 = 1.2 kWQjs = Pjs tg=1.21.02 = 1.22 kvar(7)、钢筋切断机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.35.5 = 1.65 kWQjs = Pjs tg=1.651.02 = 1.68 kvar(8)、交流电焊机Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn Cos = 38.60.4=15.44kWPe = n(Jc/Jc1)1/2Pn = 1(0.
