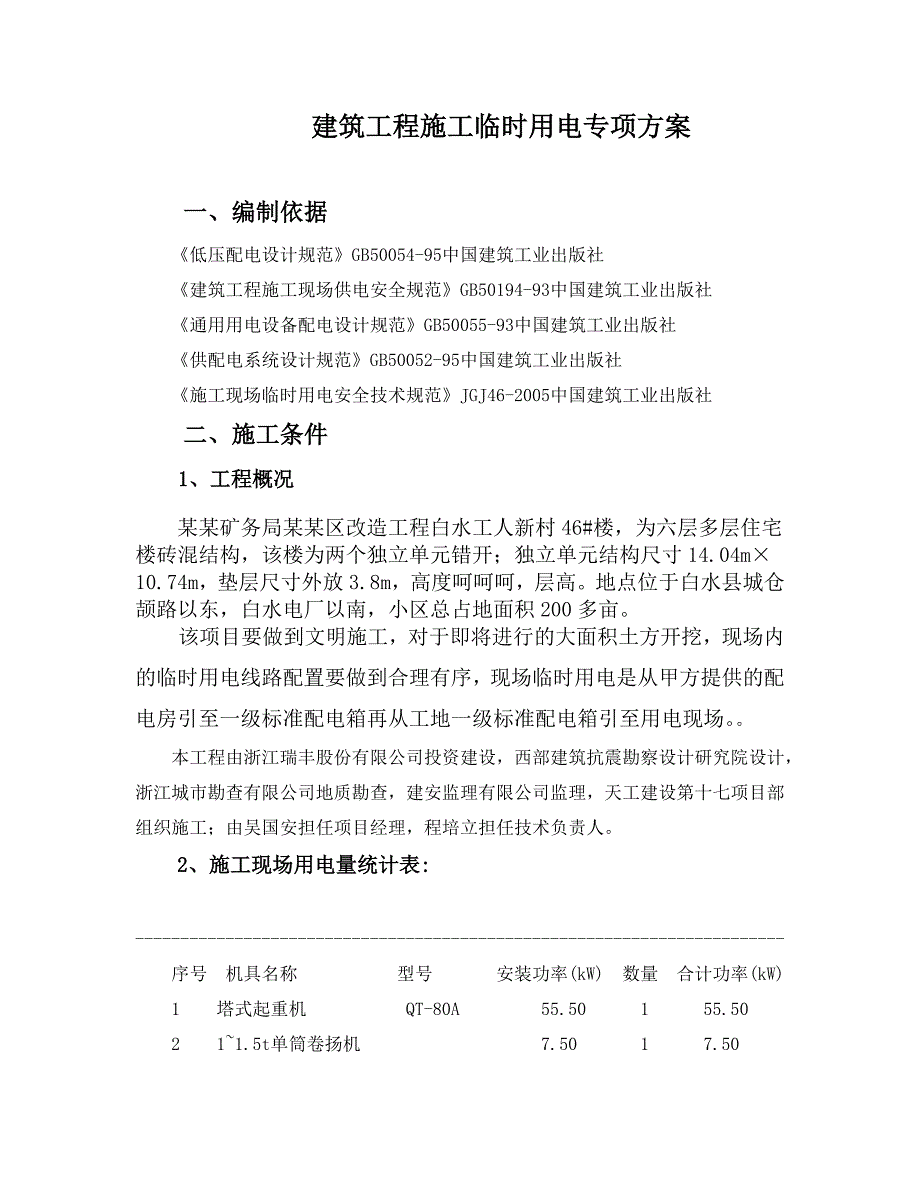

1、 建筑工程施工临时用电专项方案 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 二、施工条件1、工程概况某某矿务局某某区改造工程白水工人新村46#楼，为六层多层住宅楼砖混结构，该楼为两个独立单元错开；独立单元结构尺寸14.04m10.74m，垫层尺寸外放3.8m，高度呵呵呵，层高。地点位于白水县城仓颉路以东，白水电厂以
2、南，小区总占地面积200多亩。该项目要做到文明施工，对于即将进行的大面积土方开挖，现场内的临时用电线路配置要做到合理有序，现场临时用电是从甲方提供的配电房引至一级标准配电箱再从工地一级标准配电箱引至用电现场。 本工程由浙江瑞丰股份有限公司投资建设，西部建筑抗震勘察设计研究院设计，浙江城市勘查有限公司地质勘查，建安监理有限公司监理，天工建设第十七项目部组织施工；由吴国安担任项目经理，程培立担任技术负责人。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 塔式起重机 QT-80A 55.50 1 55.50 2 11.5t单筒卷扬机 7.50 1

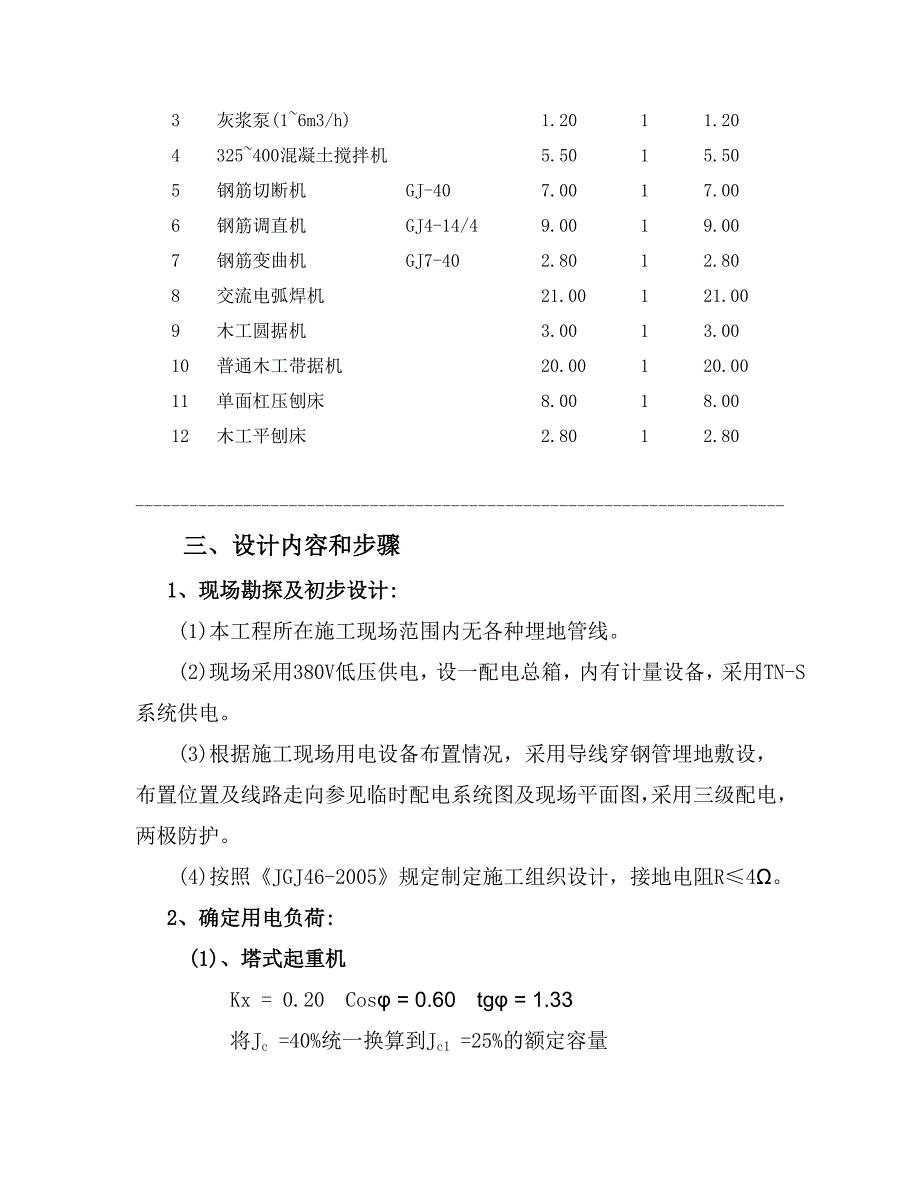

3、 7.50 3 灰浆泵(16m3/h) 1.20 1 1.20 4 325400混凝土搅拌机 5.50 1 5.50 5 钢筋切断机 GJ-40 7.00 1 7.00 6 钢筋调直机 GJ4-14/4 9.00 1 9.00 7 钢筋变曲机 GJ7-40 2.80 1 2.80 8 交流电弧焊机 21.00 1 21.00 9 木工圆据机 3.00 1 3.00 10 普通木工带据机 20.00 1 20.00 11 单面杠压刨床 8.00 1 8.00 12 木工平刨床 2.80 1 2.80 - 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。

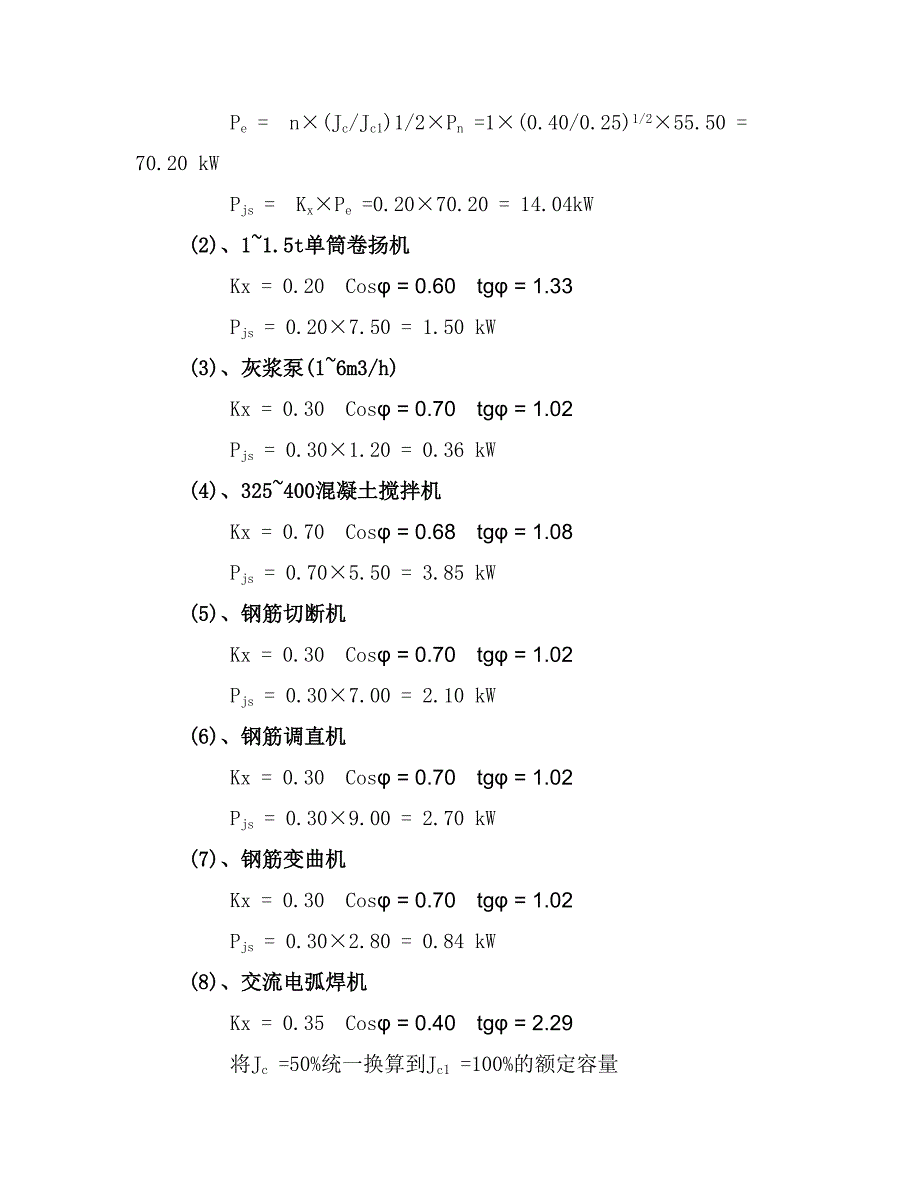

4、 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx = 0.20 Cos = 0.60 tg = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.40/0.25)1/255.50 = 70.20 kW Pjs = KxPe =0.2070.20 =
5、14.04kW (2)、11.5t单筒卷扬机 Kx = 0.20 Cos = 0.60 tg = 1.33 Pjs = 0.207.50 = 1.50 kW (3)、灰浆泵(16m3/h) Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.20 = 0.36 kW (4)、325400混凝土搅拌机 Kx = 0.70 Cos = 0.68 tg = 1.08 Pjs = 0.705.50 = 3.85 kW (5)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.307.00 = 2.10 kW (6)、钢筋调直机
6、Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.309.00 = 2.70 kW (7)、钢筋变曲机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.302.80 = 0.84 kW (8)、交流电弧焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/221.00 = 14.85 kW Pjs = KxPe =0.3514.85 = 5.20kW (9)、木工圆据机 Kx = 0.30 Cos
7、= 0.70 tg = 1.02 Pjs = 0.303.00 = 0.90 kW (10)、普通木工带据机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.3020.00 = 6.00 kW (11)、单面杠压刨床 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.308.00 = 2.40 kW (12)、木工平刨床 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.302.80 = 0.84 kW (13)总的计算负荷计算，总箱同期系数取 Kx = 0.90 总的有功功率 Pjs = KxPjs = 0
8、.90(14.04+1.50+0.36+3.85+2.10+2.70+0.84+5.20+0.90+6.00+2.40+0.84) = 36.655 kVA 总的无功功率 Qjs = KxQjs =0.90(18.72+2.00+0.37+4.15+2.14+2.75+0.86+11.91+0.92+6.12+2.45+0.86) = 47.922 kVA 总的视在功率 Sjs = (Pjs2+Qjs2)1/2 = (36.6552+47.9222)1/2 = 60.334 kVA 总的计算电流计算 Ijs = Sjs/(1.732Ue) = 60.334/(1.7320.38) = 91.6
9、70 A 3、选择变压器: 根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-63/10型三相电力变压器，它的容量为63.00kVA60.33kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 4、选择总箱的进线截面及进线开关: (1)选择导线截面：上面已经计算出总计算电流Ijs = 91.670A，查表得室外架空线路40 C时铝芯塑料绝缘导线BLV-450+125，其安全载流量为102.77A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。 (2)选择总进线开关：DZ20-160/3 ，其脱扣器整定电流值为Ir = 13
10、0.00A。 (3)选择总箱中漏电保护器：DZ10L-100/3 。 5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.2070.20/(1.73
11、20.380.60) = 35.55 ii)选择导线 选择BLV-410+16 ，穿焊接钢管时其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (2)、11.5t单筒卷扬机开关箱至11.5t单筒卷扬机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.207.50/(1.7320.380.60) = 3.80 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、1号分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择 i)Ijs = 35.55A ii)选择导线 选择BLV-416+110 ，穿焊接钢管时其安全载流量为4
