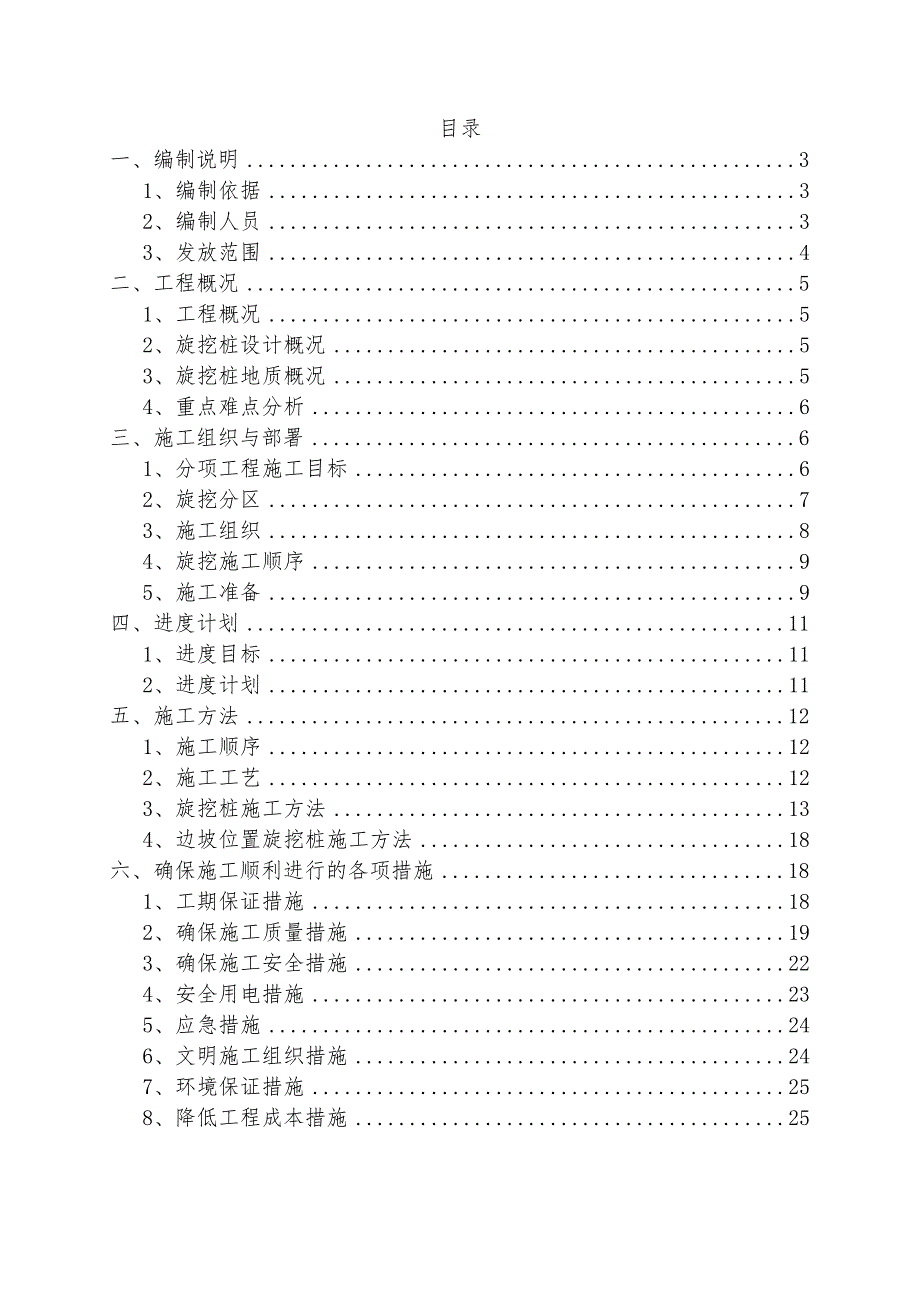

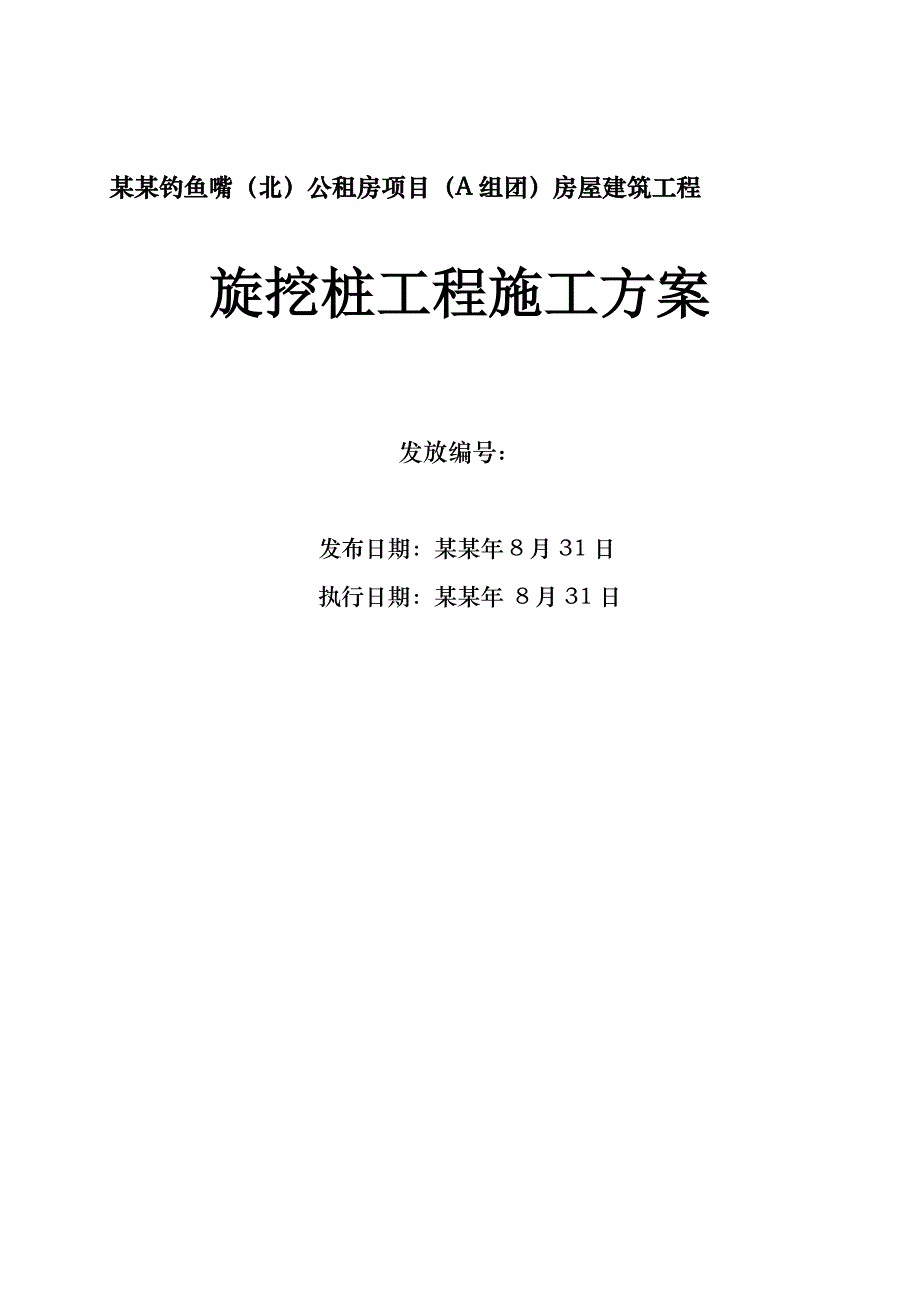

1、某某钓鱼嘴（北）公租房项目（A组团）房屋建筑工程旋挖桩工程施工方案 发放编号：发布日期：某某年8月31日 执行日期：某某年 8月31日目录一、编制说明31、编制依据32、编制人员33、发放范围4二、工程概况51、工程概况52、旋挖桩设计概况53、旋挖桩地质概况54、重点难点分析6三、施工组织与部署61、分项工程施工目标62、旋挖分区73、施工组织84、旋挖施工顺序95、施工准备9四、进度计划111、进度目标112、进度计划11五、施工方法121、施工顺序122、施工工艺123、旋挖桩施工方法134、边坡位置旋挖桩施工方法18六、确保施工顺利进行的各项措施181、工期保证措施182、确保施工质量

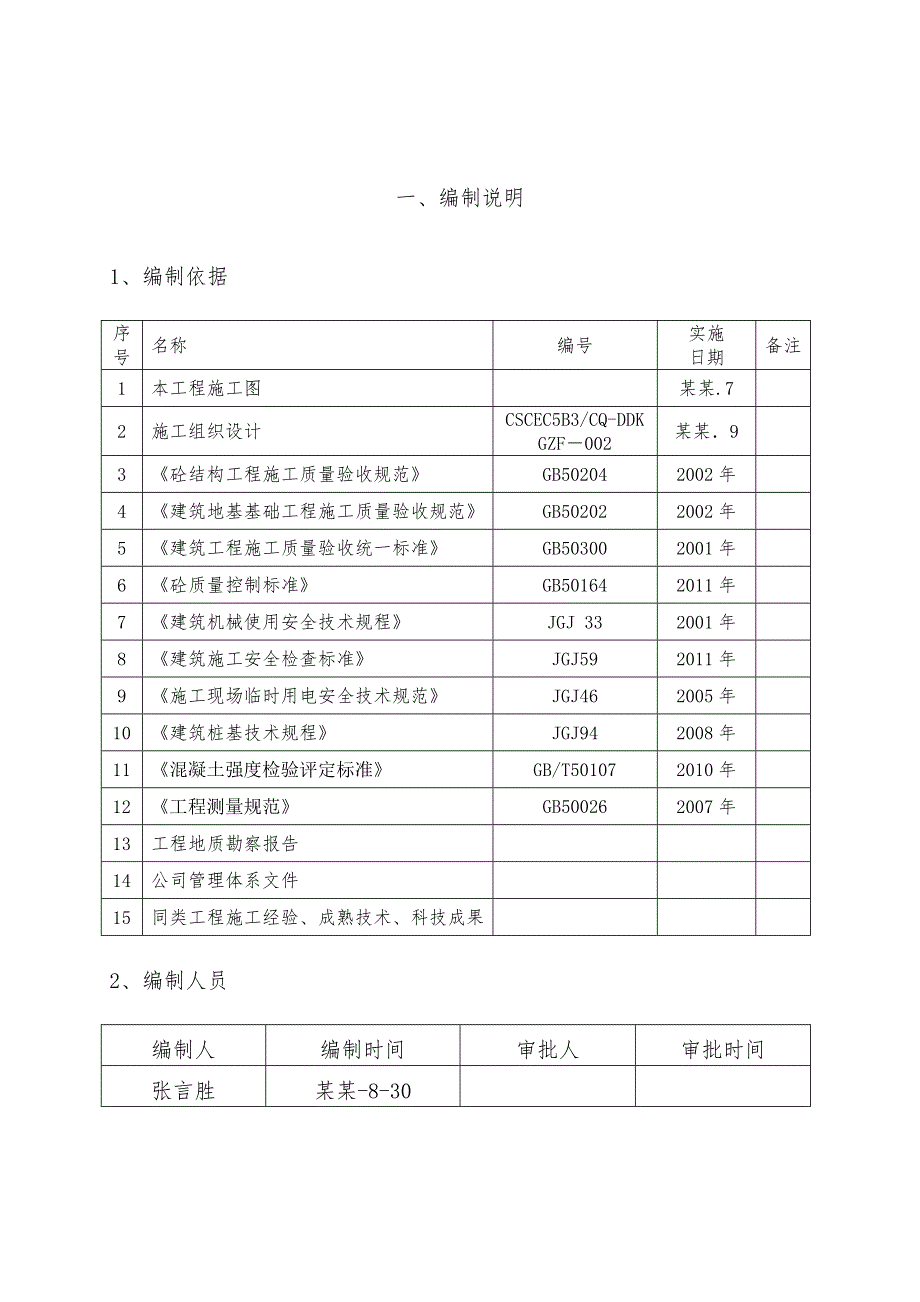

2、措施193、确保施工安全措施224、安全用电措施235、应急措施246、文明施工组织措施247、环境保证措施258、降低工程成本措施25一、编制说明1、编制依据序 号名称编号实施日期备注1本工程施工图某某.72施工组织设计CSCEC5B3/CQ-DDKGZF002某某93砼结构工程施工质量验收规范GB502042002年4建筑地基基础工程施工质量验收规范GB502022002年5建筑工程施工质量验收统一标准GB503002001年6砼质量控制标准GB501642011年7建筑机械使用安全技术规程JGJ 332001年8建筑施工安全检查标准JGJ592011年9施工现场临时用电安全技术规范JGJ
3、462005年10建筑桩基技术规程JGJ942008年11混凝土强度检验评定标准GB/T501072010年12工程测量规范GB500262007年13工程地质勘察报告14公司管理体系文件15同类工程施工经验、成熟技术、科技成果2、编制人员编制人编制时间审批人审批时间张言胜某某-8-303、发放范围 项目经理、技术经理、生产经理、商务经理、技术部、工程部、质量部、安全部、综合办公室、机电部、合约部、采购部。二、工程概况1、工程概况本工程位于某某八桥镇公民村，由重庆市公共住房开发建设投资有限公司进行开发、重庆兴宇工程建设监理有限公司进行监理、中建五局第三建设有限公司总承包。本工程由13栋高层，1
4、栋幼儿园，2栋多层商业，2栋一层社区用房组成及1个车库组成，结构类型为框架和剪力墙，占地面积60202m2，总建筑面积m2。2、旋挖桩设计概况本工程除1#、2#楼为独立基础外，其余均为旋挖桩基础，共计旋挖桩基础1259根。旋挖桩基础在3#6#楼、A-1A-2商业、车库2635轴深度约为15m20m；7#13#楼、幼儿园、A-3A-4商业、车库126轴深度约为20m25m桩径范围900mm1800mm。3、旋挖桩地质概况旋挖桩基础除3#6#楼为原土外，其余均为高回填区域，回填中有大量的砂岩、泥岩及素质粘土、粉质粘土组成，基底为泥岩和砂岩，在钻进施工时有较大难度。4、重点难点分析1）、该场地为新回
5、填松散土质及各类岩石块杂物，埋设护筒钻进时会带动岩石块旋转和挤压导致护筒歪斜或垮塌。易造成桩整体水平移位或桩身歪斜，且回填密实度不满足设计要求。2）、由于该段回填物类含有大量孤石，在钻进时容易造成桩孔歪斜或石块挤压导致跨孔。3）、钻孔成型后的孔底沉渣控制。4）、本段施工时正进入秋季多雨时期，将一定程度上影响施工进度。三、施工组织与部署1、分项工程施工目标1.1质量目标：满足设计和规范要求，分项工程一次性验收合格。1.2进度目标：高层旋挖桩基础40天内完成桩基混凝土浇筑，其余部位旋挖桩基础60天内完成桩基混凝土浇筑（以项目开工时间为准）。1.3职业健康安全管理目标：杜绝重大火灾事故，杜绝高空坠落
6、、物体打击、触电事故造成的人员死亡，杜绝重大机械事故，杜绝急性中毒事故。杜绝重伤、死亡事故，轻伤年事故频率不超过 3。1.4环境目标：尽最大限度降低现场噪声，施工污水排放前进行沉淀净化，土方、材料外运无遗洒，废弃物分类堆放，回收可再利用的废弃物，最大限度节约能源资源。1.5文明施工目标：确保“重庆市安全文明施工样板工地”。2、旋挖分区 为加快基础施工进度，旋挖桩基础开挖采用分区同时开挖。根据每个区的根数平均，所包含高层栋数平均的原则进行如下分区： 旋挖分区图如上图，每个旋挖区域由一个旋挖队伍进行施工，旋挖进场机械台数根据区域所含高层栋数进行配置，原则一栋高层必须配备一台旋挖钻机，根据区域内其余
7、旋挖桩基数量另行增配。3施工组织3.1管理机构及职责详见项目经理部人员配备（表3-1）项目经理部人员配备 表3-1序号部门和岗位工作职责1决策层项目经理组织整个项目建设，是本项目的第一责任人。项目技术经理协助项目经理，负责项目的施工技术管理工作及整个工程的测量与变形监测项目生产经理组织整个项目土建、装饰工程施工生产，对土建施工进度、质量、安全全面负责项目商务经理成本管理、合约管理、预结算管理、物资采购2技术部资料员负责技术资料、文件的收集、整理、归档工作试验计量员负责项目计量器具的管理工作3工程部施工员负责施工生产管理、协调4机电部施工员负责现场施工生产管理、协调5质量部 质量员负责质量检查、
8、监督6安全部安全员安全检查监督设备员负责项目设备管理7合约部预算员负责施工预算、项目目标成本编制以及统计报量、核定资源需用计划8采购部采购员负责材料采购收料保管员负责材料收料、验收、保管。9综合办 综合办主任负责项目的行政后勤工作3.2劳动力组织及需用计划3.2.1班组安排本工程根据旋挖施工分区共进场4个旋挖钻孔队伍。共计四个施工班组。3.2.2管理人员安排项目部在每个旋挖区域安排经验丰富的现场工程师和专业工程师各一名，负责整个旋挖工程的各种资源调配以及质量管控。3.2.3劳动力需用计划序号工种名称人数主 要 职 责1机 长17负责钻孔施工任务和设备维护、管理2班长、班员12负责钻孔施工任务3
9、材 料 员4负责现场所有材料采购及资料统计4修 理 工4负责现场所有机具的修理维护5普 工20负责协助施工等工作6后 勤4负责现场后勤保障4、旋挖施工顺序旋挖桩施工时，先进行高层的桩基础施工，施工完成后再进行车库、商业、幼儿园、附属用房的施工。注：A-2、A-3社区用房旋挖桩基础施工完成后（含桩基检测），对该区域场地进行平整后搭设钢筋棚，待相邻高层完成后再行施工该部位。5、施工准备5.1、现场准备根据施工总体设计经济合理布置施工现场，搞好“三通一平”；按设计图及现场测量基准点、基准线和水准点，在监理单位见证下校测其基准点（线）的测量精度，按设计图放桩，并复核数据的准确性；并对测量基准点（线）、
10、水准点、控制网点进行保护，注意施工机械的材料堆放不要使桩位遭到破坏，桩位标志用混凝土浇注并钉上铁钉，以示桩位中心或轴线交叉中心的位置；对现场要经常巡视，保护好现场桩位。每新施工一批桩应在施工前进行轴线和桩位的复测。对桩位确定无误并认可后，方可进行基桩的施工。5.2、技术准备搜集施工场地的工程地质勘察资料，施工中所用的有关报表、规范以及以往工作经验资料等；熟悉施工图，清楚了解设计要求，质量要求和技术要求，有不明确的及时提出。熟悉施工组织设计，掌握施工顺序、施工方法、平面布置、技术措施等等。做好技术交底工作。搜集本工程涉及的规范、规格化程并组织学习，为各项措施实施制定提供依据。根据地勘报告，绘制旋
11、挖转平面布置图，确定深度大于16m的旋挖桩的施工部位；根据地勘剖面图结合超前钻勘察报告，根据场地地质变化，推算出所有桩的开挖深度。在施工过程中结合实际情况，及时对桩长作出调整。5.3、原材料准备材料要按施工进度要求，储备满足用量的混凝土原材料及钢筋笼制作钢材，并保证材料使用不脱节。5.4、设备的准备根据工程进度计划，有秩序的组织机械设备进场。机械设备必须在施工前检查保养好,并做好高机械运行及维护记录。 序号机具名称规格单位数量功率备 注1电 焊 机台168KW/台2断 筋 机台45KW/台3旋挖钻机台17配钻头两个或三个4吊 车辆425T5挖机 320台45.5劳动力准备根据施工作业计划的要求
12、，及时合理地调配劳动力，并对他用进行必要的入场教育。5.6、桩号测量定位的检查桩施工前，要测量定桩位。施工中为确保测量质量、桩位准确，每新施工一批桩，对桩位要进行一次复测，并对损坏的桩号标志点进行复核。四、进度计划1、进度目标满足业主的节点计划和工程合同要求。严格控制本分项工程的进度，使之满足整个工程的进度要求。高层旋挖桩基础40天内完成桩基混凝土浇筑，其余部位旋挖桩基础60天内完成桩基混凝土浇筑（以项目开工时间为准）。2、进度计划项目根据总进度计划编制月进度计划以及周进度计划，将计划细化并落实到人，严格执行。五、施工方法1、施工顺序进行旋挖桩基施工，对塌孔部位采取灌注C20素混凝土反压，再二
13、次钻孔形成护壁。根据总进度计划要求，本工程旋挖桩关键线路为展馆主框架桩，在施工过程中先施工展馆主框架桩，后施工其余部位桩，施工顺序为从东至西。2、施工工艺2.1、旋挖桩施工工艺施工准备测量放样钻机就位埋设护筒钻进监理验收出渣成孔清孔安装钢筋笼监理验收监理验收下导管浇筑混凝土测量放样测量定孔位移机埋设护筒钻孔取出岩芯清孔自检验收安放钢筋笼安放导管浇注混凝土2.2、混凝土反压施工工艺桩孔开孔孔口护壁（浇注砼后再钻进形成孔口护壁）钻进塌孔部位浇筑混凝土反压砼终凝后钻孔对塌孔部位形成护壁钻进（重复钻进反压混凝土的过程）。3、旋挖桩施工方法1）、采用SR420R、SR360R、SR280R旋挖钻机。2）、桩位及桩径校核：按施工图定位测量的桩位，并进行核对桩号及实地位置，然后用钉子或木桩作好桩位标记。3）、钻机就位确认桩位附近平整，把钻机开到桩位旁，螺旋钻头的尖端对正桩位标注点。钻机回转中心距孔位44.2m。在允许的情况下，变幅油缸尽可能推
