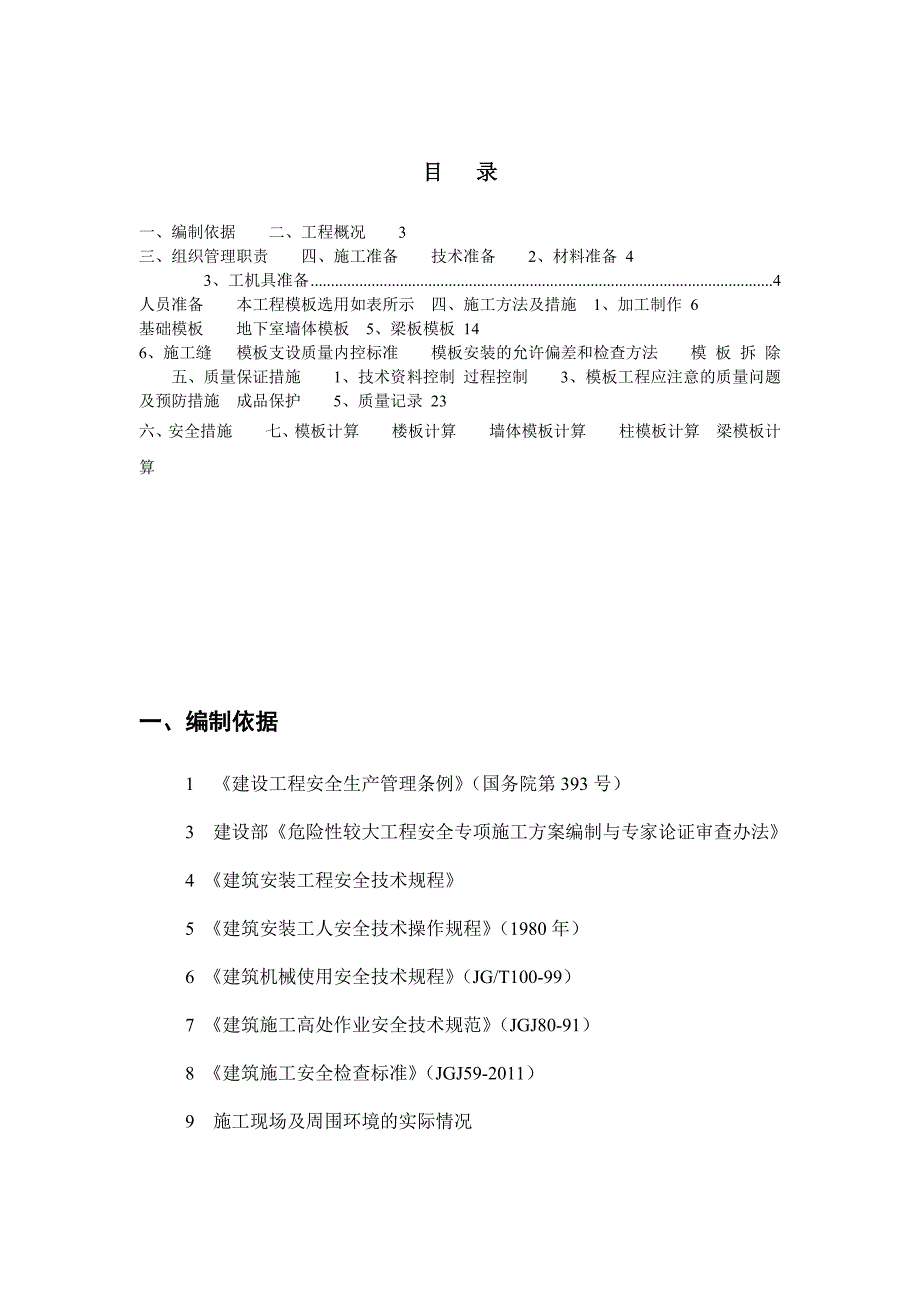

1、目 录一、编制依据二、工程概况3三、组织管理职责四、施工准备技术准备2、材料准备43、工机具准备4人员准备本工程模板选用如表所示四、施工方法及措施1、加工制作6基础模板地下室墙体模板5、梁板模板146、施工缝模板支设质量内控标准模板安装的允许偏差和检查方法模板拆除五、质量保证措施1、技术资料控制过程控制3、模板工程应注意的质量问题及预防措施成品保护5、质量记录23六、安全措施七、模板计算楼板计算墙体模板计算柱模板计算梁模板计算一、编制依据1 建设工程安全生产管理条例（国务院第393号）3 建设部危险性较大工程安全专项施工方案编制与专家论证审查办法4 建筑安装工程安全技术规程5 建筑安装工人安全

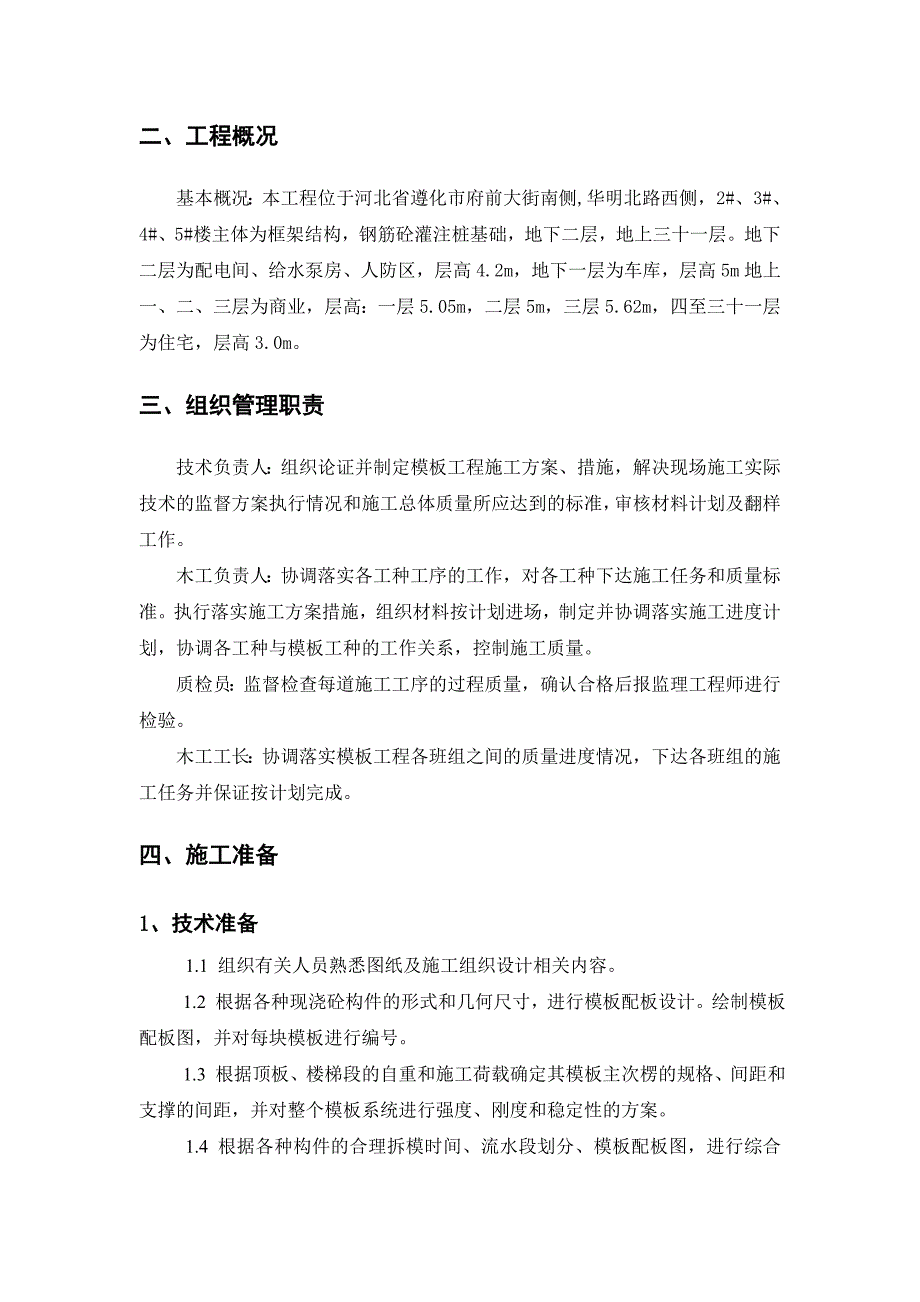

2、技术操作规程（1980年）6 建筑机械使用安全技术规程（JG/T100-99）7 建筑施工高处作业安全技术规范（JGJ80-91）8 建筑施工安全检查标准（JGJ59-2011）9 施工现场及周围环境的实际情况 二、工程概况基本概况：本工程位于河北省遵化市府前大街南侧,华明北路西侧，2#、3#、4#、5#楼主体为框架结构，钢筋砼灌注桩基础，地下二层，地上三十一层。地下二层为配电间、给水泵房、人防区，层高4.2m，地下一层为车库，层高5m地上一、二、三层为商业，层高：一层5.05m，二层5m，三层5.62m，四至三十一层为住宅，层高3.0m。三、组织管理职责技术负责人：组织论证并制定模板工程施工
3、方案、措施，解决现场施工实际技术的监督方案执行情况和施工总体质量所应达到的标准，审核材料计划及翻样工作。木工负责人：协调落实各工种工序的工作，对各工种下达施工任务和质量标准。执行落实施工方案措施，组织材料按计划进场，制定并协调落实施工进度计划，协调各工种与模板工种的工作关系，控制施工质量。质检员：监督检查每道施工工序的过程质量，确认合格后报监理工程师进行检验。木工工长：协调落实模板工程各班组之间的质量进度情况，下达各班组的施工任务并保证按计划完成。四、施工准备1、技术准备 1.1 组织有关人员熟悉图纸及施工组织设计相关内容。1.2 根据各种现浇砼构件的形式和几何尺寸，进行模板配板设计。绘制模板

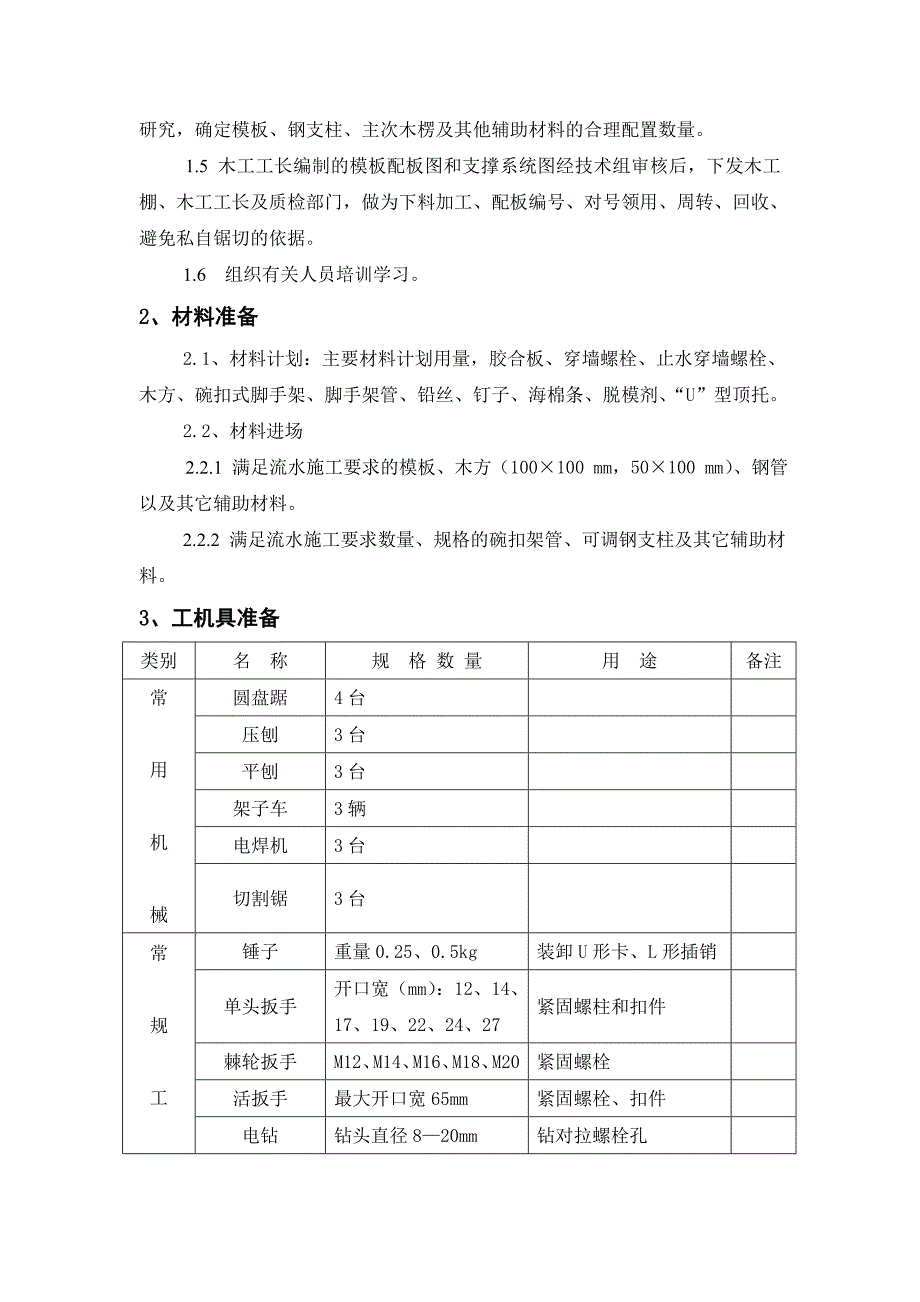

4、配板图，并对每块模板进行编号。1.3 根据顶板、楼梯段的自重和施工荷载确定其模板主次楞的规格、间距和支撑的间距，并对整个模板系统进行强度、刚度和稳定性的方案。 1.4 根据各种构件的合理拆模时间、流水段划分、模板配板图，进行综合研究，确定模板、钢支柱、主次木楞及其他辅助材料的合理配置数量。 1.5 木工工长编制的模板配板图和支撑系统图经技术组审核后，下发木工棚、木工工长及质检部门，做为下料加工、配板编号、对号领用、周转、回收、避免私自锯切的依据。1.6 组织有关人员培训学习。2、材料准备2.1、材料计划：主要材料计划用量，胶合板、穿墙螺栓、止水穿墙螺栓、木方、碗扣式脚手架、脚手架管、铅丝、钉子
5、、海棉条、脱模剂、“U”型顶托。2.2、材料进场 2.2.1 满足流水施工要求的模板、木方（100100 mm，50100 mm）、钢管以及其它辅助材料。2.2.2 满足流水施工要求数量、规格的碗扣架管、可调钢支柱及其它辅助材料。3、工机具准备类别名 称规 格 数 量用 途备注常用机械圆盘踞4台压刨3台平刨3台架子车3辆电焊机3台切割锯3台常规工具锤子重量0.25、0.5kg装卸U形卡、L形插销单头扳手开口宽（mm）：12、14、17、19、22、24、27紧固螺柱和扣件棘轮扳手M12、M14、M16、M18、M20紧固螺栓活扳手最大开口宽65mm紧固螺栓、扣件电钻 钻头直径820mm钻对拉螺
6、栓孔木锯嵌木条用斧子嵌木条用钢丝钳长150、175mm绑扎钢丝墨头、粉线带弹线用自制木榔头调整模板测量工具水准仪测量高程经纬仪测量轴线线坠测量模板垂直度方尺11.5m放线自制水平尺长450、500、550mm找平钢卷尺2m、20m、50m检查尺寸和测量放线用直尺23m校核尺寸自制靠尺2m自制塞尺一般检查安装质量4、人员准备 加 工 制 作 组：7人 墙体模板安装组：20人柱 模 板安装组：15人 顶板模板安装组：20人5、本工程模板选用如表所示序号部 位模 板 类 型1基础底板防水保护层代替 （砖台模）2地下室墙体组合多层板3框架柱多层板加木龙骨组拼成定型模板4标准层墙体多层板加木龙骨组拼5梁
7、、板多层板加木龙骨组拼6支撑体系碗扣架、立杆支撑、可调油托7楼梯踏步多层板加木龙骨组拼8墙体预留洞口多层板加木龙骨组拼9楼板预留洞口预留洞采用大于安装管两个规格的钢管制作，方洞采用多层板加木龙骨组拼四、施工方法及措施1、加工制作1.1、部分门洞口：采用50mm厚木板和50100mm木方制作，直角处采用角钢制作定型连接角；每个门口水平方向不少于三道横撑，见下图：15厚多层板钉50*100模板尺寸墙宽-201.2、窗洞口：采用15mm厚多层板和50100mm木方制作，；在高度中部设置一道横撑，横撑上面设置八字撑，见下图：15厚多层板钉50*100模板尺寸墙宽-201.3、预留洞口：采用4040mm
8、木方和15mm厚多层板制作。见下图：（若预留洞口几何尺寸较大时同门窗洞口制作方法）15厚多层板钉木方1.4、穿楼板管道预留洞口：采用比设计管道大两个规格的钢管制作，用12钢筋焊制提把，见下图：1.5、楼梯：侧板、踏步板及楼梯梁采用15mm厚多层板钉木方制作，梯段侧板按梯段长度确定，在梯段侧板内侧划出蹬步形状与尺寸，并在踏步高度线一侧留出踏步侧板厚度钉上木挡，用于钉踏步侧板；靠墙一侧用三角木固定踏步侧板，加工制作见下图：1.6、零星模板：加工制作尺寸根据实际确定。2、基础模板2.1、垫层：按垫层边挂通线，安装50100mm木方，用短钢筋棍钉入基土内、固定木方，待砼具有一定强度时拆模一同拆除。2.
9、2、底板侧模（砖砌） 240厚砖台模砌筑：砌筑高度为350-1200mm用M10水泥砂浆砌筑。用1：3水泥砂浆抹防水找平层，所有阴、阳角做成小圆角。 2.3、集水坑：采用多层板，背楞为双向50*100的木方，横向顶撑为50100mm方木，两端顶在背楞上，并用木楔背紧，模板下端焊制定型钢筋托架，其与底板钢筋点焊固定并背木楔将下口锁紧。2.4、导墙筏板钢筋绑扎完后，将预制托架间距1000mm点焊在附加筏板钢筋上，以加固和支撑导墙内侧模板。点焊时挂通线以准确控制托架位置，模板采用多层板背楞配制。（300）50*100木方背楞多层板模板3、地下室墙体模板3.1、施工程序：抄平放线、施工缝处理 预留洞口
10、模板安装安装墙截面顶撑 安装模板对拉螺栓 安装背楞 加固校正3.2、施工工艺3.2.1、抄平放线：用经纬仪将槽边上平面控制网的轴线控制点投测至基础底板和楼层上，依轴线控制点放墙位置线，墙两侧设1000mm控制线，并弹墨线做为模板定位的依据。用水准仪将楼层建筑1000mm线投测至竖向钢筋上，再用钢尺量测上一层的1000mm线并分别用红漆标识，做为预留洞口模板安装和墙体模板上口标高控制依据。3.2.2、清理止水钢板：用空气压缩机吹净墙根部杂物，基础底板300mm高导墙顶面中部安装止水钢板。止水钢板3.2.3、预留洞口模板安装A、门窗洞口：门窗洞口两侧绑扎12“U”型附加钢筋，与竖向钢筋交叉点绑扣不
11、少于4个，其附加钢筋的数量门洞口不少于4道，窗洞口不少于3道。将预制加工成型的洞口模板按编号塞入预留洞口内，下根与洞口线相符。按1000标高控制线量测上口标高使其符合设计要求；四面用木楔背紧临时固定然后按附加钢筋成对设置顶棍与模板顶紧。3.2.5、地下室墙体模板安装地下室外墙模板支设图考虑本工程结构型式、荷载、施工设备、质量进度、经济效益等各方面因素，本工程地下室墙体采用多层板模进行组拼。3.2.6对于直墙，选择以多层板钉背楞拼装成整体模板组合。考虑外墙做防水，地下层外墙模板拼缝为重点，以免漏浆。采用防水M16对拉螺栓,下口设锁口方木。设计时考虑墙体厚度较大，因此荷载仅需考虑新浇筑混凝土侧压力
12、与倾倒混凝土时产生的荷载，经计算所选模板体系符合要求。如下图所示： 模板组合图3.2.7排板原则：模板排列采用竖排法（即模板竖向放置）。在水平方向上模板交替布置，以增加墙体支模刚度，将穿墙螺栓孔统一采用两侧带塑料垫止水螺栓，用来拆模时易剔凿先排内墙模板及外墙内模，然后对应配置外墙模板。3.2.8模板接缝处理严格按照排板图，安装墙体一侧模板，再安装另一侧，固定后在往上继续安装防止倒塌。安装从墙体两端开始，依次安装平面模板。为防止混凝土流浆，相邻模板之间不大于2毫米缝隙。3.2.9地下室外墙用双面模板的固定方法，采用满堂红架子早拆头支撑外并增设止水穿墙螺杆，所有非防水的内墙（除去人防墙、临空墙、人
13、防门框墙外）模板采用普通螺杆拉结，凡采用普通螺杆者要加穿墙塑料套管可拔出再利用。 地下室外墙示意图4、柱模板 4.1、柱模工艺流程：弹柱位置线及模板外控制线安装柱模安柱箍安拉杆或斜撑下部工序。4.2、在保证楼板混凝土尤其是柱子周围充分整平的基础上，弹好柱皮线和模板控制线4.3、安装柱模板：通排柱，先安两边柱，经校正、固定，在拉通线安装中间各柱。模板按柱子大小，预拼成两面一片先用铁丝与柱筋绑扎临时固定，用对拉螺丝将两侧模板连接卡紧，安装完两面再安另外两面模板。4.4、安装柱箍：柱箍可用钢管，卡扣等制成，还应计算柱面饶度，柱截面大于等于500时加断面对拉螺栓。4.5、安装柱箍的拉杆或斜撑。柱模每边设两根拉杆，固定顶板脚手架上，用经纬仪控制，用花兰螺栓调节矫正模板垂直度。4.6、将柱模板内清理干净，封闭清理口，办理柱模预检。注意垃圾清扫口宜在柱跟脚部留，且对角各留一个。4.7、加工校正：先校正根部，再校正上口。 根部：依据500mm控制线用盒尺量测模板与控制线的距离，调整锁口木方与模板之间的木楔，使模板与控制线之间的距离符合要求。在柱的四个侧面分别挂磁力线坠，调整斜撑上的可调螺栓使立面垂直，将模板连接固定螺栓拧紧，校正完毕，进入下一道工序施工。 钢管多层板5、梁板模板5.1现场加工制作的模板（梁、板模板）： 5.1.1
