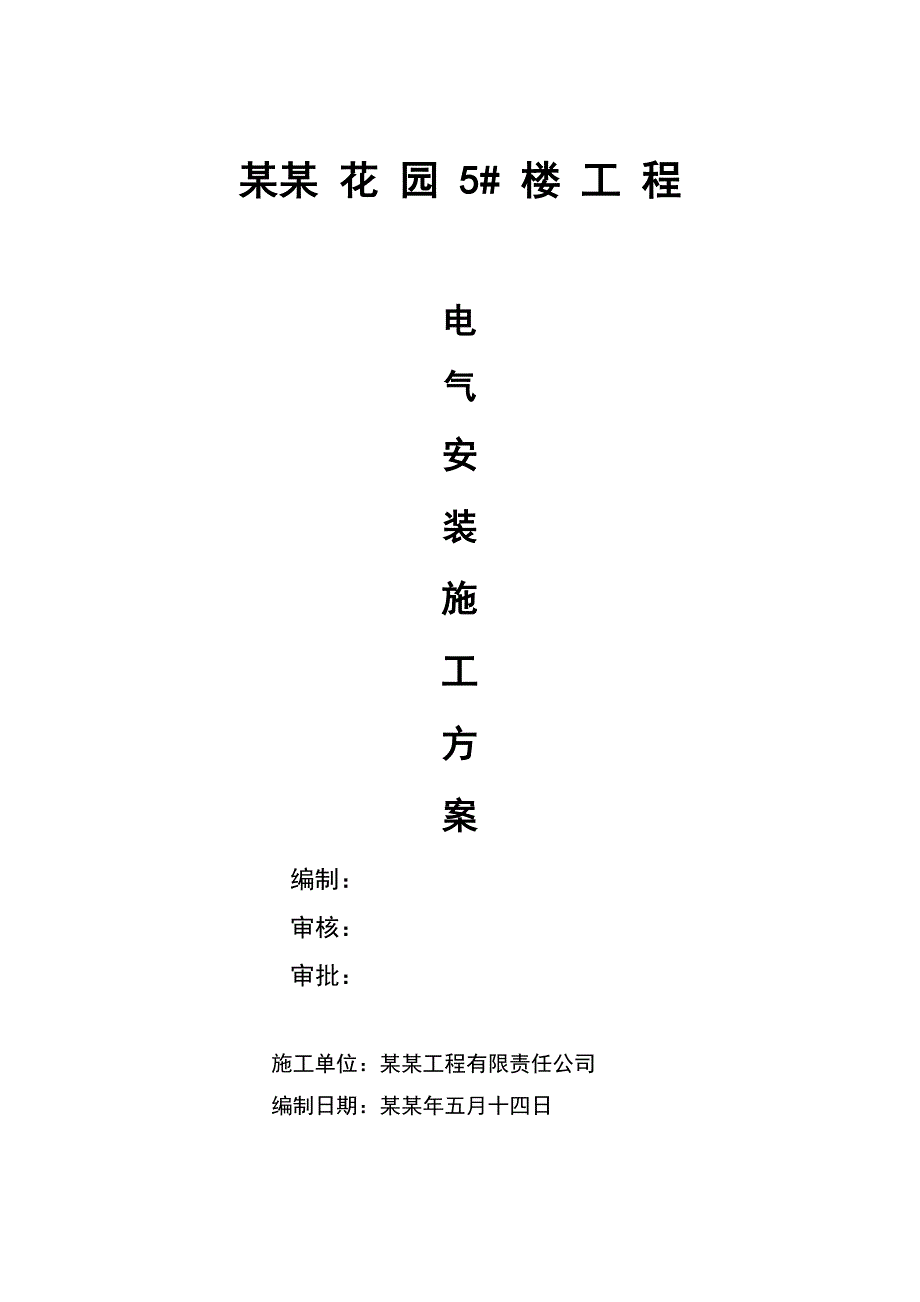

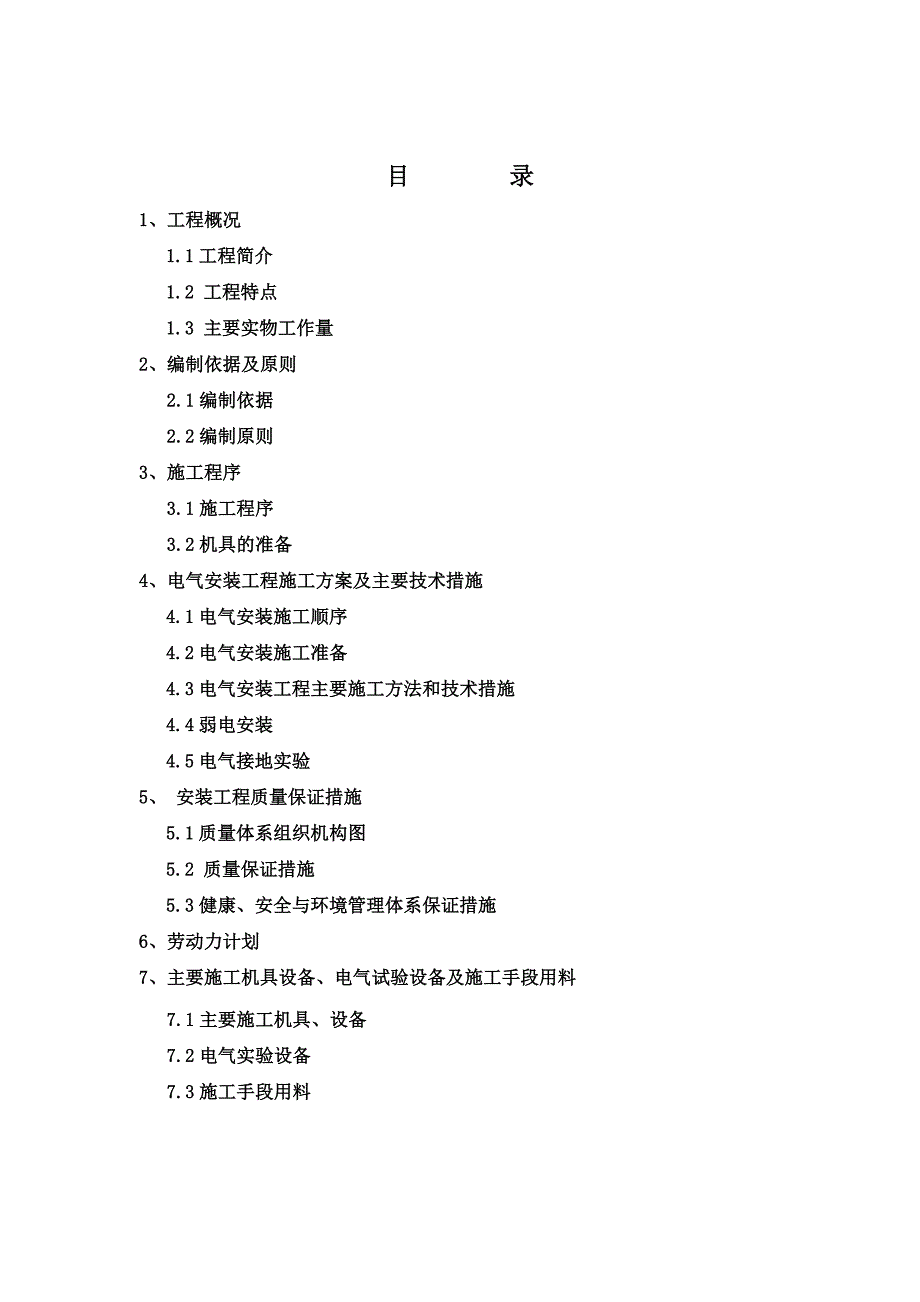

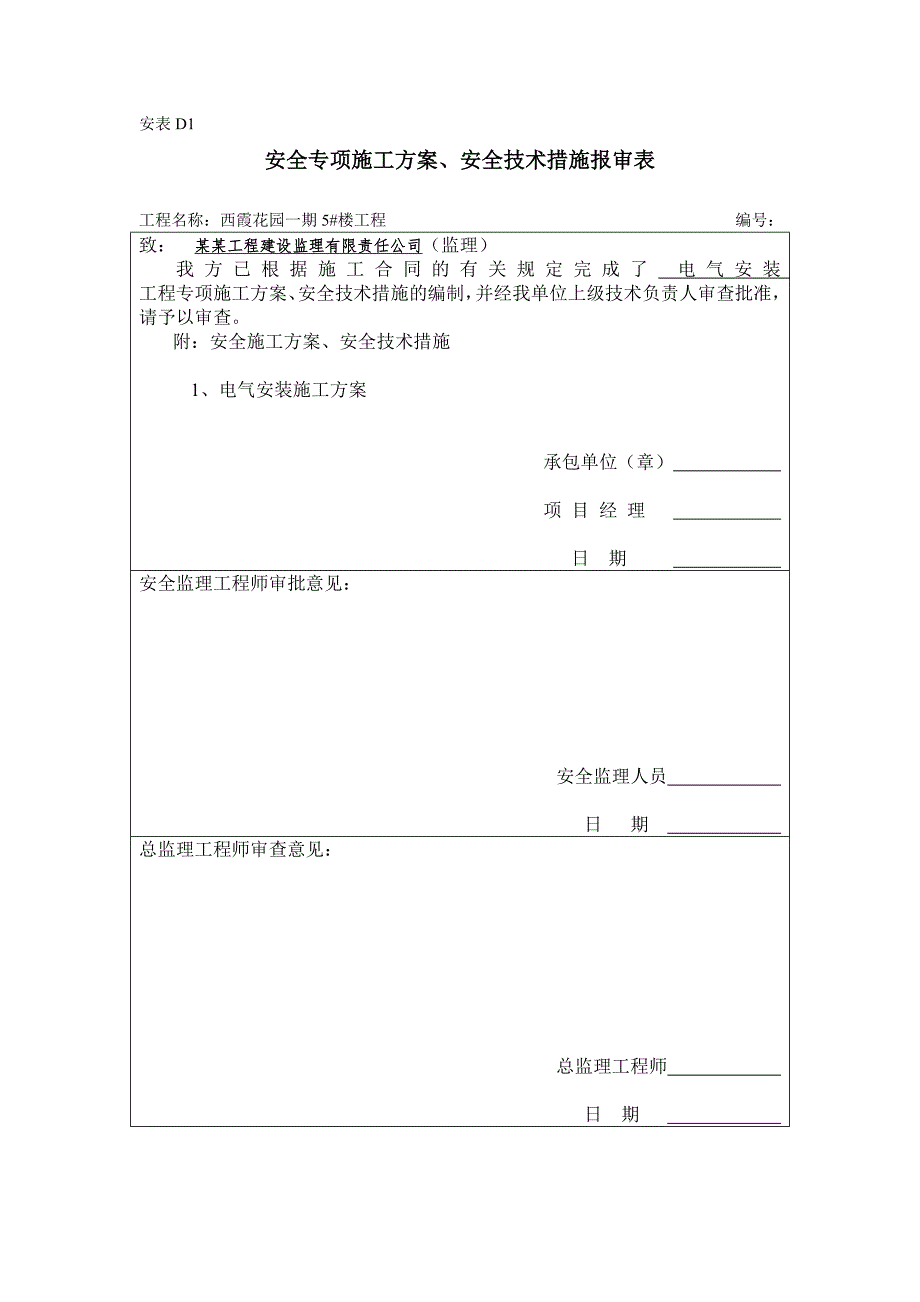

1、安表D1安全专项施工方案、安全技术措施报审表工程名称：西霞花园一期5#楼工程 编号：致： 某某工程建设监理有限责任公司（监理）我方已根据施工合同的有关规定完成了 电气安装 工程专项施工方案、安全技术措施的编制，并经我单位上级技术负责人审查批准，请予以审查。附：安全施工方案、安全技术措施1、电气安装施工方案 承包单位（章） 项 目 经 理 日 期 安全监理工程师审批意见： 安全监理人员 日 期 总监理工程师审查意见： 总监理工程师 日 期 某某 花 园 5# 楼 工 程电气安装施工方案编制：审核：审批：施工单位：某某工程有限责任公司编制日期：某某年五月十四日目 录1、工程概况 1.1工程简介 1
2、.2 工程特点1.3 主要实物工作量 2、编制依据及原则 2.1编制依据 2.2编制原则3、施工程序 3.1施工程序 3.2机具的准备4、电气安装工程施工方案及主要技术措施 4.1电气安装施工顺序 4.2电气安装施工准备4.3电气安装工程主要施工方法和技术措施4.4弱电安装4.5电气接地实验 5、 安装工程质量保证措施5.1质量体系组织机构图5.2 质量保证措施5.3健康、安全与环境管理体系保证措施6、劳动力计划7、主要施工机具设备、电气试验设备及施工手段用料 7.1主要施工机具、设备 7.2电气实验设备 7.3施工手段用料1、工程概况1.1工程简介施工图设计内容：我方负责西霞花园5#楼电气工
3、程，本楼电气包括低压配电系统、动力设备供电、控制、正常照明、应急照明设计、电话系统、有限电视系统、宽带网系统、IC卡对讲系统、消火栓泵联动控制、防雷接地及保护接地。供电设计内容本楼属于二类住宅建筑消防供电等级为二级。楼梯疏散及应急照明采用蓄电池作备用电源，消防用电机电梯用电采用双回路电源供电。普通用电供电等级为三级。配电设计部分：全楼用电设备供电方式采用树干式与放射式相结合配电。大楼内部每单元电度表箱设在一楼电井内。建筑防雷：1） 本工程为三类防雷建筑。建筑物的防雷装置应满足防直雷击、防电感应及雷电波的侵入，并设置总等电位箱连接。2） 接闪器：在屋顶采用10热镀锌圆钢做避雷带，屋顶避雷带连接线
4、网格不大与20*20米或24*16米。3） 引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根16以上主筋通常焊接作为引下线，引下线间距不大与16米，所有外墙引下线在室外地面下1米。4） 接地极：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通常焊接形成的基础接地网。5） 引下线上端与避雷带焊接、下端与接地极焊接。建筑物四角的外墙引下线在室外地面上0.5米处设测试卡子。6） 凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠连接。7） 室外接地凡焊接处均应刷沥青防腐。装置区内动力配线采用电缆桥架方式，出电缆桥架至用电设备穿镀锌钢管敷设或部分埋地敷设。1.2、工程特点施工配
5、合多：该工程电气安装工程在施工中必须与弱电安装、消防安装、室内装饰等多组施工队伍密切配合，以确保工程施工进度和质量符合合同规定的要求。1.3、主要实物工程量序号工作名称工程量备注单位数量1 动力配电柜台162各类动力、照明、控制箱柜个953电缆桥架米2104动力、控制电缆米31435照明电缆米2856接地线米11187接地极个328动力配管米1702、编制依据及原则2.1、编制依据2.1.1、由建设单位（业主方）提供的电气装置安装工程图纸。2.1.2、 中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下：等电位连接安装02D501-2利用建筑物金属体做防雷及
6、接地装置安装03D501-3住宅小区建筑电气设计与施工03D603智能家居控制系统设计施工图集03X602电气装置安装工程电气设备交接试验标准 GB50150-2006电气装置安装工程电缆线路施工及验收规范 GB50168-2006电气装置安装工程接地装置施工及验收规范 GB50169-2006电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程电力变流设备施工及验收规范 GB50255-92建筑电气工程施工质量验收规范 GB50303-2002建筑工程施工质量验收统一标准 GB50300-2001建设
7、工程文件归档整理规范 GB/T50328-2001 建筑施工安全检查标准 JGJ59-99 施工现场临时用电安全技术规范 JGJ46-88 建设工程项目管理规范 GB/T50326-2001机械设备安装工程施工及验收规范 GB50231-98 2.2、编制原则 本施工组织设计方案在编制过程中，我方对图纸和相关文件进行充分的研究和分析，针对本安装工程的特殊性，编制详尽的施工组织设计和项目质量计划，以作为指导现场施工的依据，并将迅速组织具有丰富施工管理经验的项目管理班子和能打硬仗的施工队伍进驻本安装工程现场，从机械设备、材料供应以及劳动力等多方面及时配备，确保各项目标的实现。 我方将充分利用各种有
8、利条件，以敬业、求实的工作作风，创一流的管理水平、一流的工程质量、一流的工程进度，优质、高速、安全地完成该工程的建设任务，向业主、向社会交一个满意的答卷。3、施工程序 3.1、施工程序3.1.1施工过程中应遵循先地下、后地上，先动力、后照明、强电弱电分开的原则。土建施工过程中应积极配合，做好接地及预埋管安装工作，注意预埋管应封堵好以防异物进入。施工重点是桥架安装、 电线电缆头安装、接线及电器调试。3.1.2尽早熟悉施工图纸，进行图纸自审、报料、参与图纸会审及设计交底。3.1.3针对图纸，列出施工中的重点、难点及质量控制点。3.1.4落实施工机具、设备及施工手段用料。3.1.5施工前编制好施工方
9、案。3.1.6施工工序图 土建预埋-管道、桥架安装-电缆、电线安装-电柜、开关安装-控制回路和电器连接-检查线路线号是否正确-动力电柜上电-照明电柜上电-照明灯具上电-电器上电-检查各项设备、电器产品工作情况-做好各项记录-提交验收资料。3.2、机具的准备 根据采用的施工方案，安排施工进度，确定施工机械的类型、数量的进场时间，并编制安装工程使用机具的需用量计划。根据各施工阶段各专业使用机具的情况，由项目施工技术员进行合理调配使用，以提高机具的使用效率。拟投入主要机具如下表所示。拟投入的主要机械设备表 序号机械设备名称型号数量备注1电焊机BX1-3156台按进度陆续进场2电动套丝机1/24”2台
10、按进度陆续进场3砂轮切割机 400mm 5台按进度陆续进场4氧乙炔割具 30型5套按进度陆续进场5角磨机 100mm3台按进度陆续进场6联合角咬口机XPF-121台按进度陆续进场7单平咬口机 XPF-12 1台按进度陆续进场8电剪刀J1J-SF1-2.52把按进度陆续进场9立式台钻322mm 4台按进度陆续进场10手电钻 313mm 10把按进度陆续进场11冲击电锤625mm 25把按进度陆续进场12葫芦1T、2T、5T 15台按进度陆续进场13液压弯管器15108mm1台按进度陆续进场14液压开孔器1565mm1台按进度陆续进场15墙槽切割机Z1E-SF2-1105台按进度陆续进场16卷扬机
11、 5T 1台按进度陆续进场17电动水压泵 6.3Mpa 2台按进度陆续进场18加压水泵 50DL*41台按进度陆续进场4、电气安装工程施工方案及主要技术措施本工程电气安装，主要包括电气照明系统、电气动力及防雷接地系统三部分。 电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线，电缆敷设，金属母线槽的安装，照明器具安装，配电箱（柜）的安装，设备接线，防雷接地安装，电气系统调试等。4.1、电气安装施工顺序 安装准备管路预制加工箱盒定位管路连接穿带铁丝扫管带护口穿线托盘安装电缆敷设配电箱安装设备接线照明器具安装系统调试 。4.2、电气安装施工准备 专业施工员认真熟悉施工图纸、施
12、工规范，并组织工人进行学习。根据各电气分项的具体情况，提供详细的材料计划，确定到货时间。根据各分项的要求，确定机具的使用情况，准备施工机具。根据施工图的具体要求，编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。 操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求，作详细的交待，指导作业班组进行施工。 质量要求：根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。 施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。班组与施工技术人员和各执一份，任务单以书面形式下达，以工作面或进度时间为下达依据。4.3、电气安装工程主要施工方法和技术措施4.3.2钢管暗配一般要求：4.3.2.1切割
