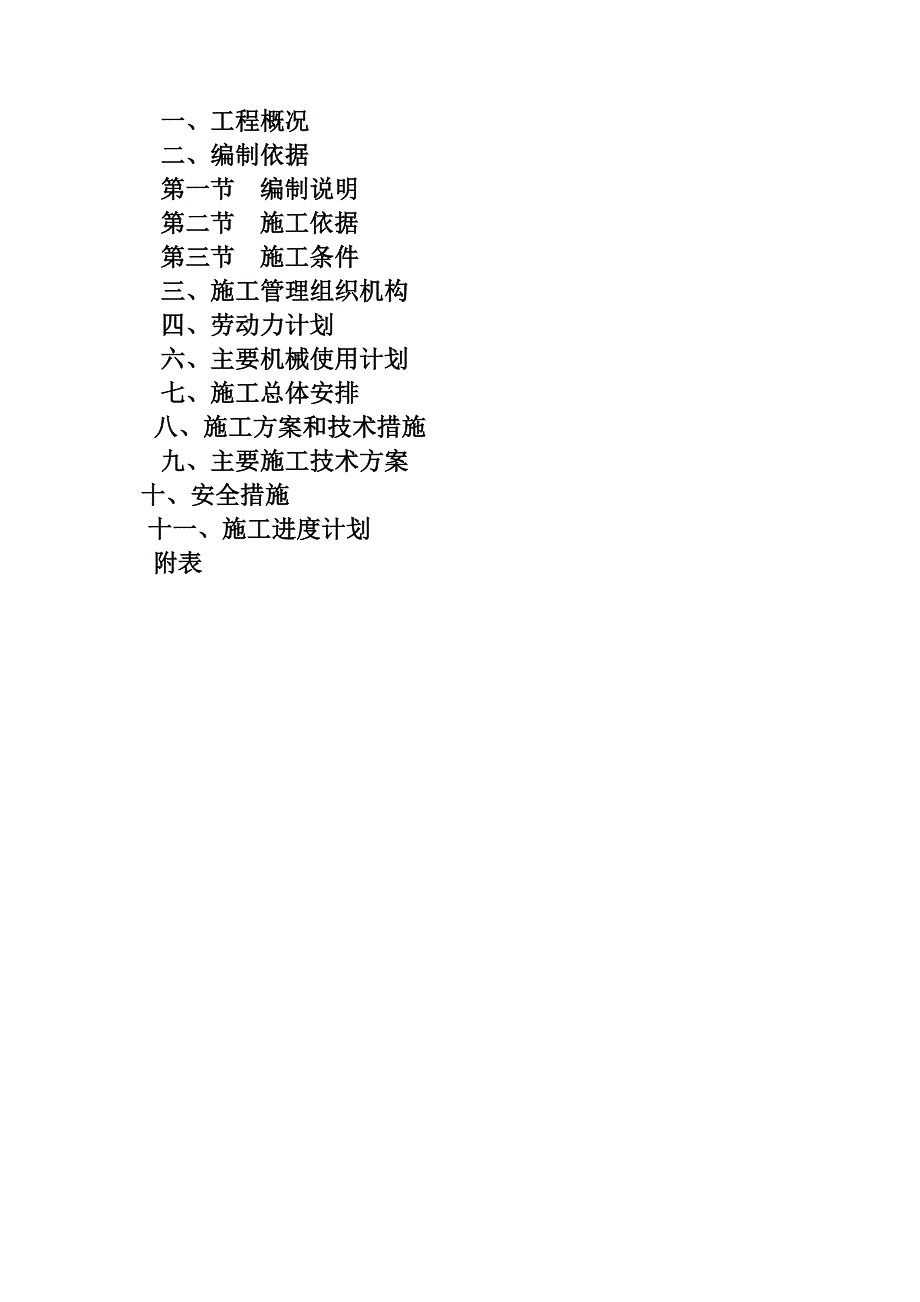

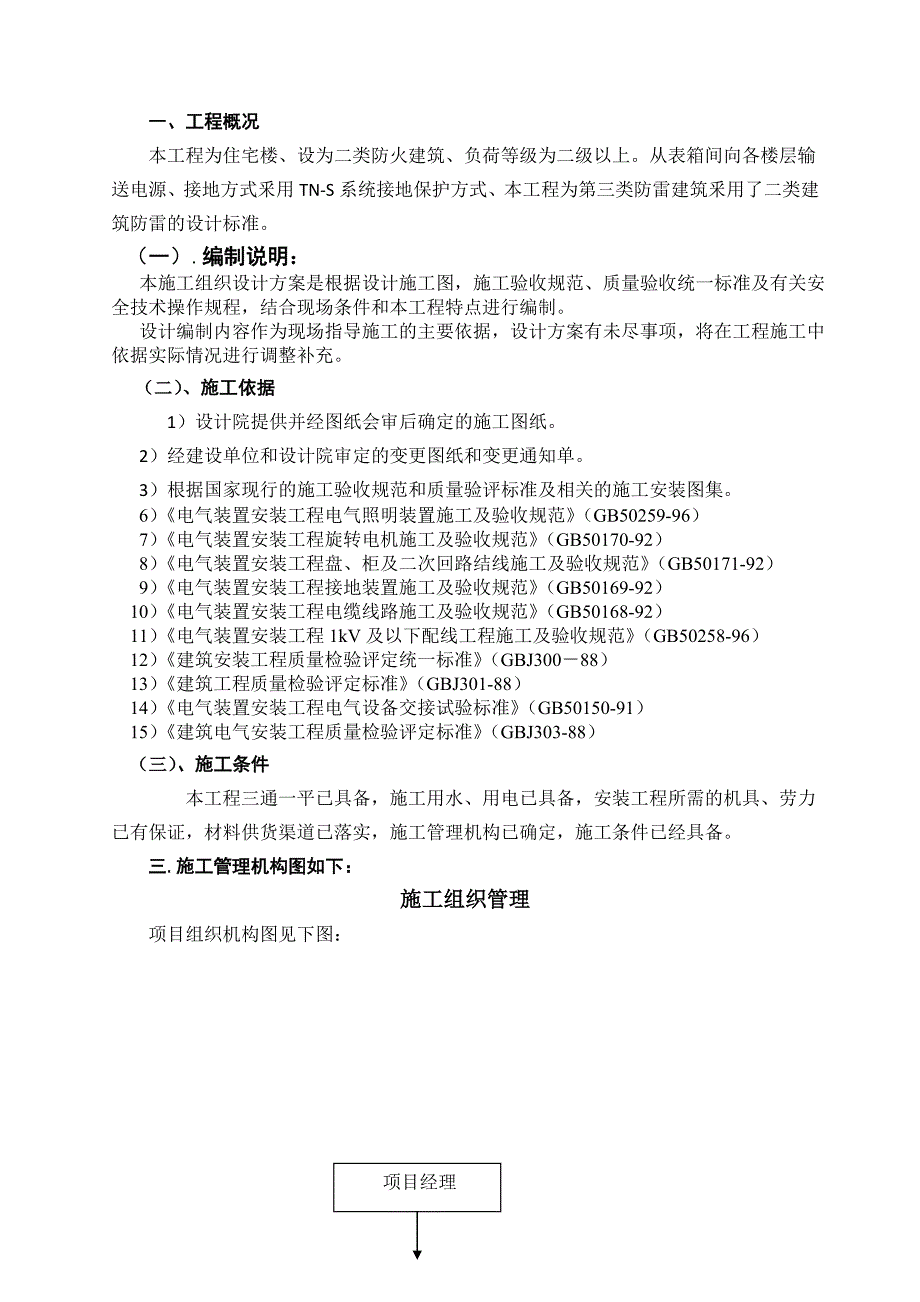

1、一、工程概况二、编制依据第一节 编制说明第二节 施工依据第三节 施工条件三、施工管理组织机构四、劳动力计划六、主要机械使用计划 七、施工总体安排八、施工方案和技术措施九、主要施工技术方案十、安全措施十一、施工进度计划附表一、工程概况本工程为住宅楼、设为二类防火建筑、负荷等级为二级以上。从表箱间向各楼层输送电源、接地方式釆用TN-S系统接地保护方式、本工程为第三类防雷建筑釆用了二类建筑防雷的设计标准。（一）.编制说明： 本施工组织设计方案是根据设计施工图，施工验收规范、质量验收统一标准及有关安全技术操作规程，结合现场条件和本工程特点进行编制。 设计编制内容作为现场指导施工的主要依据，设计方案有未
2、尽事项，将在工程施工中依据实际情况进行调整补充。（二）、施工依据 1）设计院提供并经图纸会审后确定的施工图纸。 2）经建设单位和设计院审定的变更图纸和变更通知单。 3）根据国家现行的施工验收规范和质量验评标准及相关的施工安装图集。 6）电气装置安装工程电气照明装置施工及验收规范（GB50259-96） 7）电气装置安装工程旋转电机施工及验收规范（GB50170-92） 8）电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171-92） 9）电气装置安装工程接地装置施工及验收规范（GB50169-92） 10）电气装置安装工程电缆线路施工及验收规范（GB50168-92） 11）电气

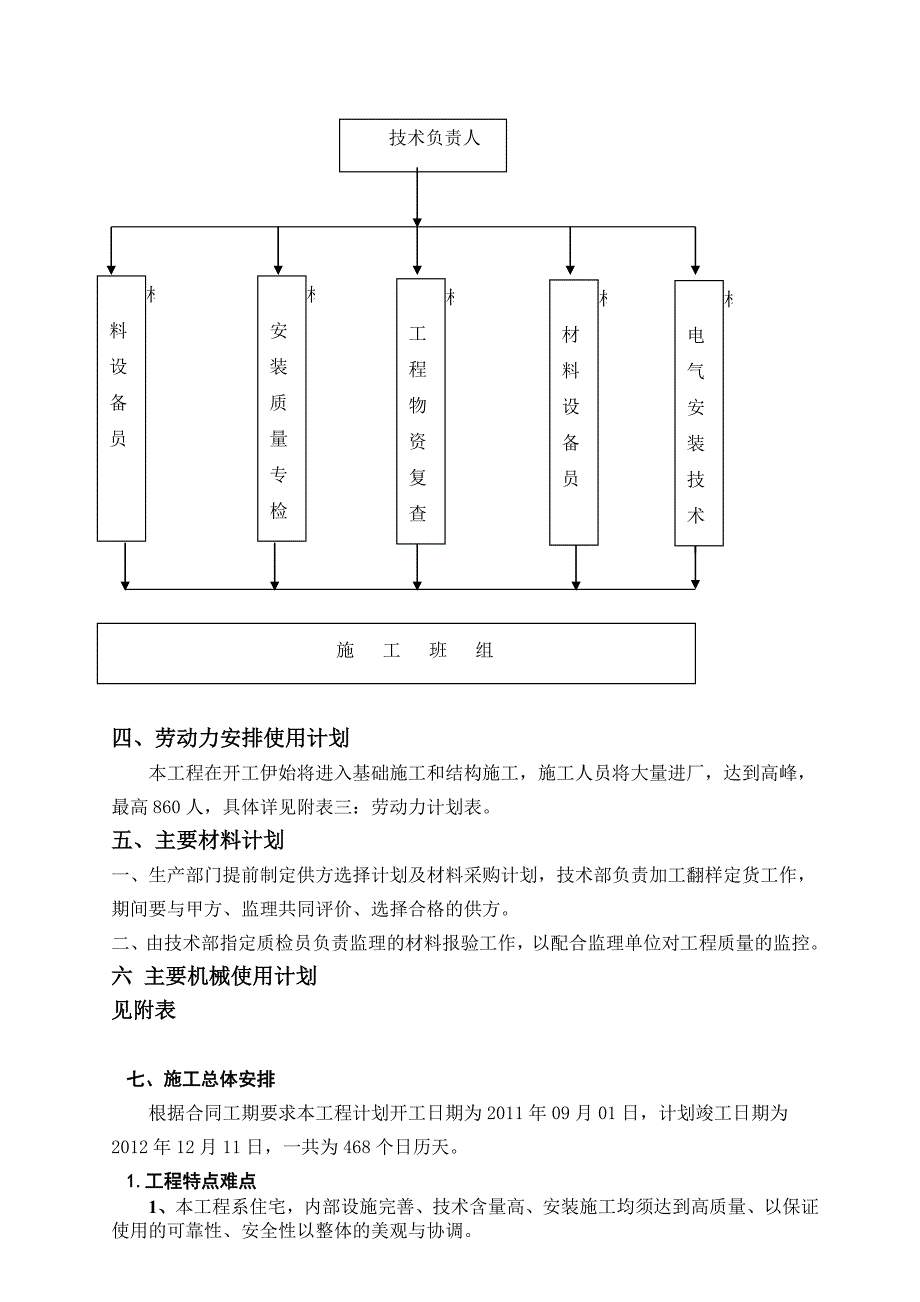

3、装置安装工程1kV及以下配线工程施工及验收规范（GB50258-96） 12）建筑安装工程质量检验评定统一标准（GBJ30088） 13）建筑工程质量检验评定标准（GBJ301-88） 14）电气装置安装工程电气设备交接试验标准（GB50150-91） 15）建筑电气安装工程质量检验评定标准（GBJ303-88）（三）、施工条件 本工程三通一平已具备，施工用水、用电已具备，安装工程所需的机具、劳力已有保证，材料供货渠道已落实，施工管理机构已确定，施工条件已经具备。三.施工管理机构图如下：施工组织管理项目组织机构图见下图：项目经理 技术负责人 材电气安装技术材材料设备员材工程物资复查材料设备员材
4、安装质量专检 施 工 班 组四、劳动力安排使用计划本工程在开工伊始将进入基础施工和结构施工，施工人员将大量进厂，达到高峰，最高860人，具体详见附表三：劳动力计划表。五、主要材料计划一、生产部门提前制定供方选择计划及材料采购计划，技术部负责加工翻样定货工作，期间要与甲方、监理共同评价、选择合格的供方。二、由技术部指定质检员负责监理的材料报验工作，以配合监理单位对工程质量的监控。六 主要机械使用计划 见附表七、施工总体安排根据合同工期要求本工程计划开工日期为2011年09月01日，计划竣工日期为2012年12月11日，一共为468个日历天。1.工程特点难点1、本工程系住宅，内部设施完善、技术含量
5、高、安装施工均须达到高质量、以保证使用的可靠性、安全性以整体的美观与协调。本工程机电安装工程涵盖安装五大分部工程，共18个子系统，包括给排水系统、采暖系统、消防系统、通风系统、火灾自动报警和消防联动系统、综合布线和智能化弱电系统、电梯、动力和照明系统、防雷接地等，具有复杂性、多样性等特点。2、本工程的工作量分布以下特点：1).管道预埋部分、至各层、动力、照明配电箱、在剪力墙砖墙等采用钢管、住宅套间及公用部分均釆用阻燃PVC电线套管2)、鉴于开关、插座、灯具易损不坏、玷污特点、安装工程量主要集中在施工完毕前的、二个月内进行、对尚未安装器具、应预留适当长度的电线以备以后安装3、施工安排：1)技术管
6、理及质量监督：在项目部下将设立电气专项技术及施工小组以及项目部专职质检员、此责任小组的工作活动贯穿整个工程的施工过程、以保障施工管理的连续性及准确性。在施工管理过程中将采用规范化内部管理系统,做到资料管理、系统文件管理、内业管理的系统化、程序化、以保障工作的准确有序性以及不受人的为因素的人干扰。遵守持证在岗制度三级质量管理。2）、预埋工作的安排：本工程的预埋分布较广，工作持续性长，需要配合土建进行逐层跟踪施工。暗配管是本工程重中之重，只有暗埋管做得好，安装才能做得好。因本工程系统多，配管量大，暗配管多。如做不好，必影响后期安装的顺利进行。因此安排足够的劳动力进行及时、有效的预埋工作，同时应紧密
7、配合监理单位及甲方做好暗埋部分的隐蔽工程验收工作。3）、主体施工安排对工程主体的施工是整个配电工程施工的高峰期，这时采用调入充沛的人力及物力对主体进行高速全面施工，先进行桥架的施工，然后全面敷设电缆及电线，使配电主体工程在较集中的时间段内施工完毕。使工程质量稳定性有较高的保障。4）、机具及材料管理由于本工程规模较大，除设立工地现场办公室外，还设立一个工地临时仓库，以便对进入工地的材料设备进行妥善保管，以保障进场安装的材料设备经过严格的进仓检验。 1、对电源柜照明配电箱应检查：A、查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品应有许可证编号和安全认证标志，不间段电源箱柜应有出场试验
8、记录。B、外观检查及开箱检查：有铭牌，柜内元器件无损伤丢失，接线无脱落脱焊，连接各种电气元件的导线应整理规范整齐层次分明，线色分明无混乱。箱体内清洁无杂质，汕漆层完整，箱体无明显碰撞凹陷。2、对电线、电缆导管应作如下检查：A、按每次进场的导管检查合格证或质量证明文件。B、外观检查：钢导管无压扁裂缝内壁光滑。非镀锌钢管无严重锈蚀，镀锌钢导管镀锌层覆盖完整，表面无锈蚀锈斑、绝缘导管及配件无碎裂、表面无明显划痕，并有明显阴燃标记和制造厂标。C、按制造标准现场抽样检测导管的管径壁厚及均匀度。3、对型钢及镀锌圆钢的检查：A、应按批检查合格证或质量证明文件。B、应对型钢的各种规格尺寸（宽、高、厚）和镀锌圆
9、钢的直径进行尺量检查，应检查型钢和圆钢是否有严重扭曲变形，型钢表面应无严重锈蚀，镀锌圆钢表面应锌层完整均匀无锈蚀现象。4、电线、电缆应检查如下内容：、A、按批检查合格证，合格证有生产许可证编号，产品有安全认证标志和电工产品认证证明，应有检测报告等文件。B、外观检查：包装完好，抽检的电线绝缘层完整无损、厚度均匀，电缆无压扁、扭曲、铠装不松卷、耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。C、按制造标准：现场抽样测绝缘层厚度和圆形线芯的直径；线芯直径误差不小于称直径的1%。5、照明灯具及附件应符合如下规定：A、查验合格证及随带的技术文件。B、外观检查：灯具涂层完整，无损伤、无划痕、附件齐全。防
10、爆灯具铭牌上应有防爆标志和防爆合格证，普通灯具有安全认证标志。C、内部检查：灯具内部各种附件、配件应固定牢固，接线牢固、线色标识分明。不应有配件或接线脱落等现象。6、对开关、插座、接线合的检查：A、查验合格证，防爆产品有防爆标志和防爆合格证号。实行安全认证制度的产品有安全标志。B、外观检查：开关、插座的面板应包装完整，面板和接线盒盒体完整、无破裂、零件齐全、表面无划痕。八、施工方案本次施工将主要依据建筑电气工程施工质量验收规范GB50303-2002；建筑工程施工质量验收统一标准GB50300-2001建筑电气安装工程质量检验评定标准GBJ303-88自动化仪表安装工程质量检验评定标CBJ13
11、1-90及相关设计规范和山东省地方标准施工。九、主要施工技术方案1.电气工程技术方案1.1防雷接地及等电位接地装置安装本工程属于二类防雷建筑，保护接地形式采用综合接地形式，与防雷引下线、弱电工作接地引下线等可靠连接，接地电阻要求不大于0.5。1.1.1接地装置、接闪器及防雷引下线。1.1.2接地装置利用基础底梁（板）内不少于两根结构主筋通长焊接成环，做为自然接地体；接地电阻实测不满足要求时，增设人工接地体；1.1.3为防止直击雷，本工程采用避雷带保护方式，在屋顶采用25x4镀锌扁钢或10镀锌圆钢作为避雷带，避雷网格不小于10mx10m或12mx8m，凡突出屋面的所有金属构件应与避雷带可靠焊接；
12、1.1.4利用结构柱子或剪力墙内不少于两根16以上主筋（对角）作为防雷引下线，间距不大于18 m。施工过程中应注意复查结构钢筋的截面及连接方式是否已确实符合设计要求，否则应采取相应措施。1.1.5竖直敷设的金属管道及金属物的顶端和底部与防雷装置连接。1.1.6等电位联结本工程采用总等电位联结，在地下一层周圈混凝土墙距顶板1.5米处暗敷一圈镀锌扁钢（40x4）作为总等电位联结体，将建筑物内的所有接地保护干线、设备专业的进出户总管线、建筑物大型金属构件等均应进行总等电位联结。1.1.7电气专业设施等电位保护措施：低压系统的接地型式采用TN-S，从低压配电屏或进线配电箱开始，PE线与N线分开敷设，互
13、相绝缘。各类配电设备外壳及用电设备的金属外壳、支架均用接地(PE线)线可靠相连，与接地装置连通。各机房采用-404热镀锌扁钢作室内等电位连接线，连接到各机房留出的接地端子。1.1.8非电气专业设施等电位保护措施：潮湿房间等电位联结如：卫生间、浴室等潮湿房间内距地0.3m设等电位端子箱，至各金属管道、接地线采用PVC16管内穿BVR-4铜线(黄绿双色)可靠联接，每根联接线均由等电位端子箱单独接出。接地线联接后，墙面引出管口、接线盒及时封堵或封盖。如图：建筑物层内的金属结构、设备的金属外壳、水平金属管道等均用接地线与本层室内等电位连接板连接。计量表或阀门等电位跨接线安装如图所示。管道法兰连接处等电
14、位跨接线安装如图所示：接地装置焊接规定：所有防雷接地装置的金属构件均采用镀锌制品（利用钢筋混凝土的钢筋除外），焊接完后焊渣应清除干净，焊接处和其他有镀锌层破坏处，必须在做好防腐处理，焊接处不损坏原有的钢材应力、强度及结构。接地电阻测试：接地电阻测试共两次：第一次，接地测试点引出后测试并做接地电阻记录，如果不能满足要求应补打足够数量接地极直到满足要求为止；第二次，屋面避雷安装结束后，对屋面避雷接闪器进行测试并填写接地电阻测试记录。电气SC管路暗敷设施工工艺及方法2.1材料进场检验：序号检查项目1按批次查验合格证。2钢导管无压扁、内壁光滑。3按制造标准现场抽样检测导管的管径、壁厚及均匀度。2.2主要工艺流程如图所示:熟悉图纸深化设计放样下料定位工艺配管管口封堵清理接线盒穿带线复核确认放线标识现场加工2.3管路敷设基本要求：暗配的电线管路宜沿最近路线敷设并应减少弯曲；埋入混凝土内的管，距砌体表面的净距不应小于15mm。进入落地式配电箱的管路，排列应整齐，管口应高出基础面5080mm，管路穿线、缆完毕后应用防火泥对管路空隙进行封堵。钢管暗配管弯曲半径不应小于管外径的6倍。管子的弯扁度不得大于管外径的0.1倍
