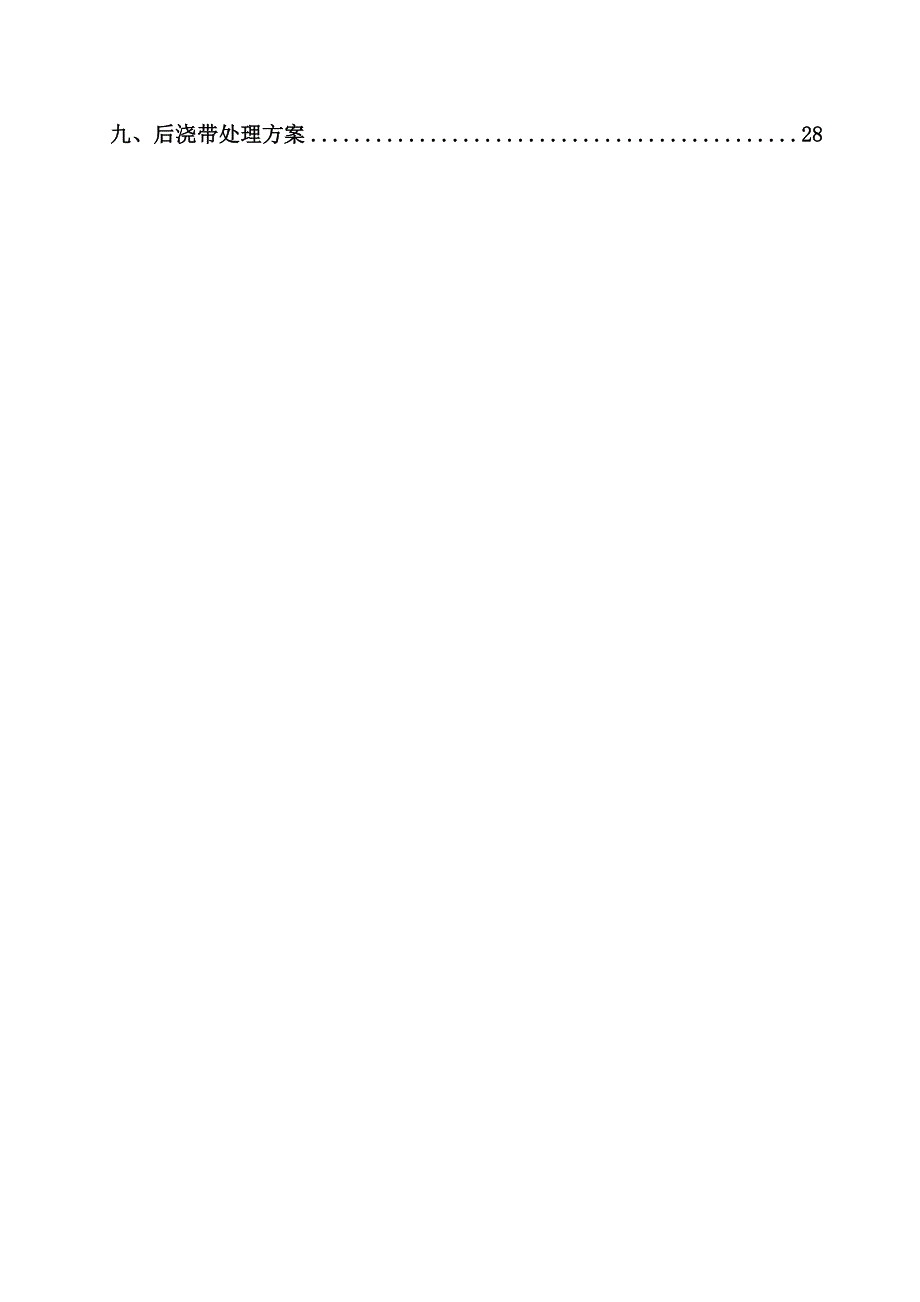

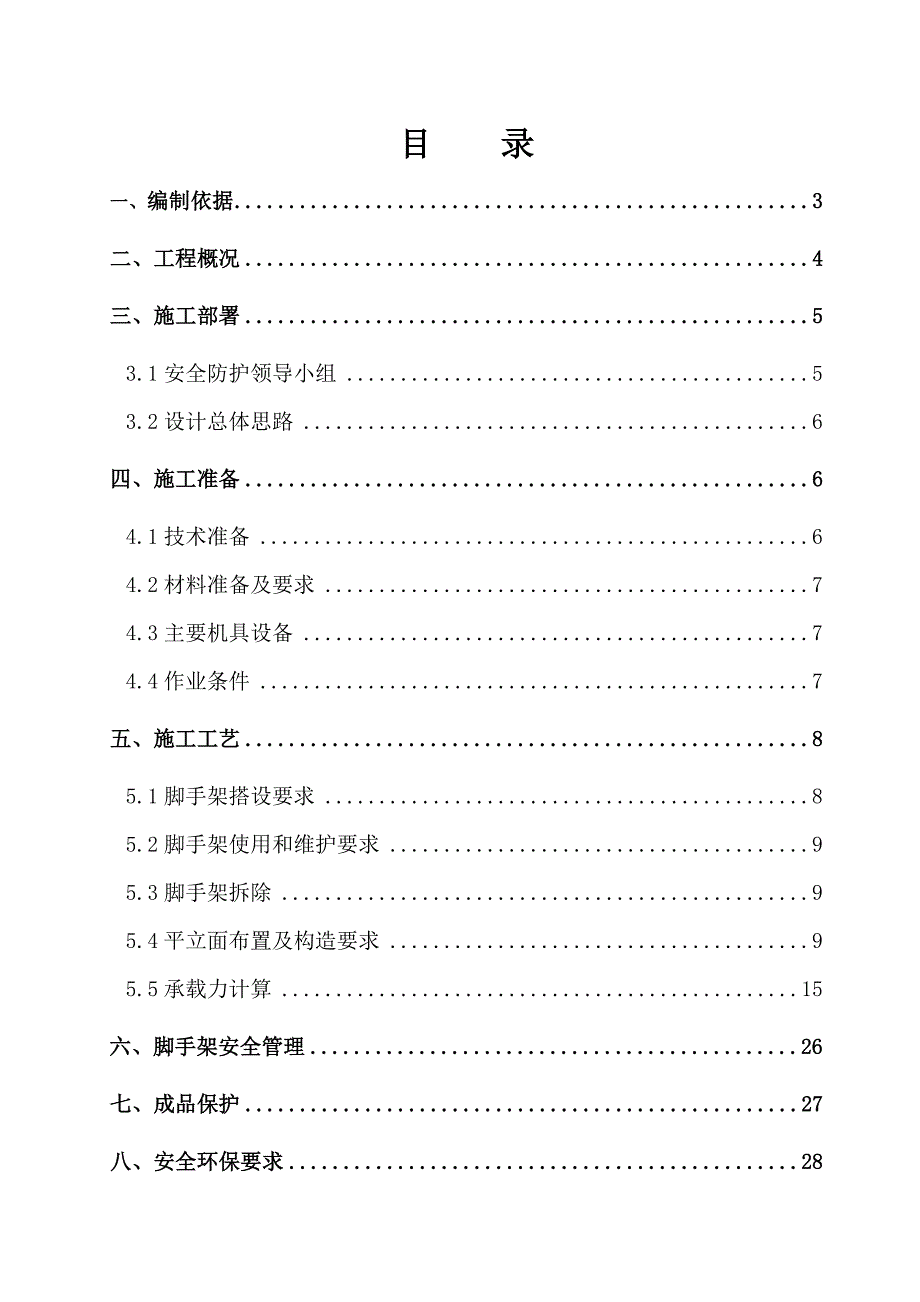

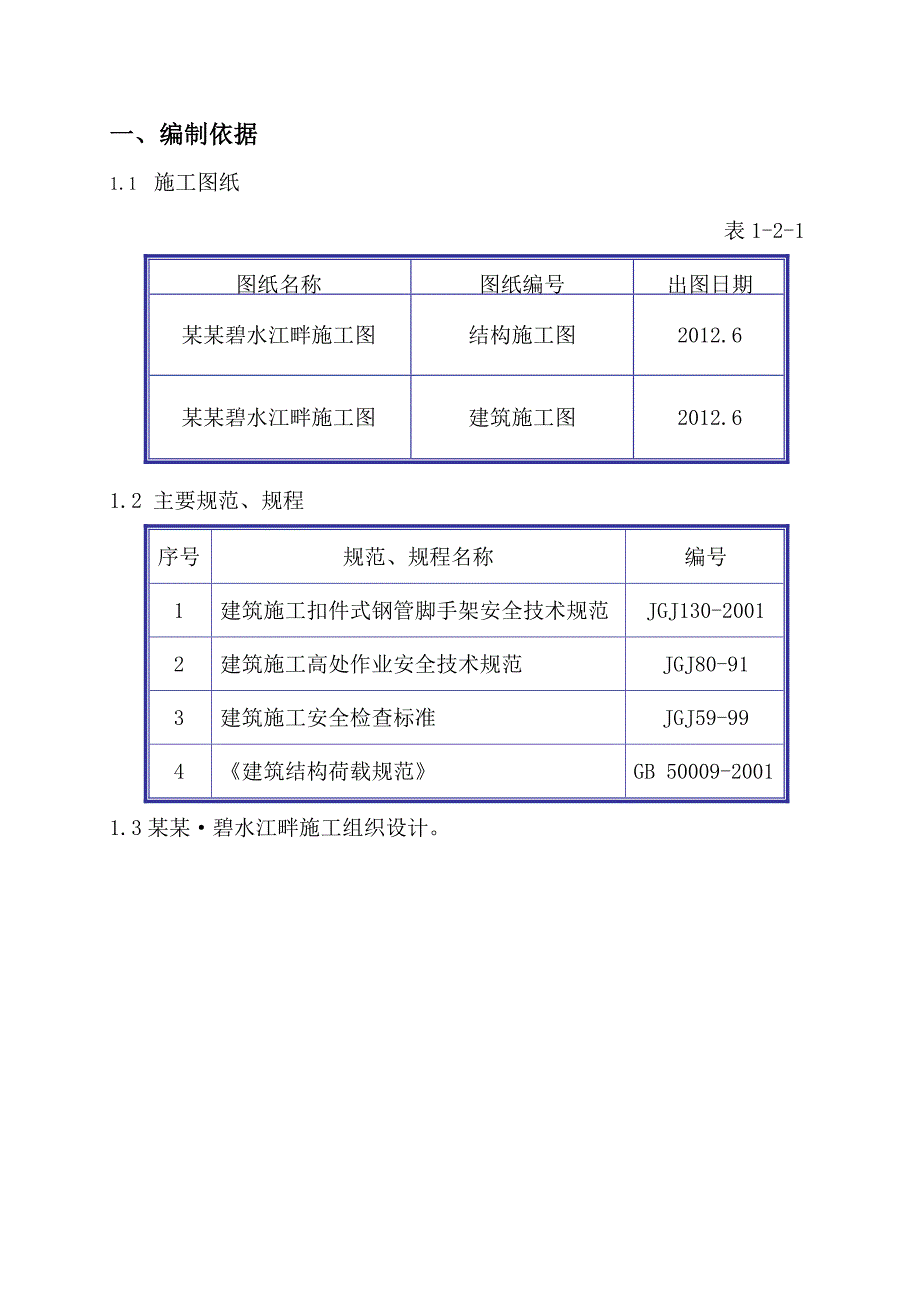

1、目 录一、编制依据3二、工程概况4三、施工部署53.1安全防护领导小组53.2设计总体思路6四、施工准备64.1技术准备64.2材料准备及要求74.3主要机具设备74.4作业条件7五、施工工艺85.1脚手架搭设要求85.2脚手架使用和维护要求95.3脚手架拆除95.4平立面布置及构造要求95.5承载力计算15六、脚手架安全管理26七、成品保护27八、安全环保要求28九、后浇带处理方案28一、编制依据1.1 施工图纸表1-2-1图纸名称图纸编号出图日期某某碧水江畔施工图结构施工图2012.6某某碧水江畔施工图建筑施工图2012.61.2 主要规范、规程 序号规范、规程名称编号1建筑施工扣件式钢管

2、脚手架安全技术规范JGJ130-20012建筑施工高处作业安全技术规范JGJ80-913建筑施工安全检查标准JGJ59-994建筑结构荷载规范GB 50009-20011.3某某碧水江畔施工组织设计。二、工程概况:2.1 工程简介序号项 目内 容1.工程名称某某碧水江畔2.工程地址某某省某某市新大洲大道北侧3.建设单位某某某某某某投资有限公司4.设计单位某某某某建筑设计咨询有限公司5.监理单位某某某某项目管理咨询有限公司6.质量监督单位某某市建设工程质量安全监督站7.施工总承包单位某某中天建筑工程有限公司2.2 施工现场概况本工程位于某某市新大洲大道北侧,土地面积24553.61平方米,用地面

3、积22851.24平方米,总建筑面积为59661.93平方米,小区东侧为40米规划道路,南侧为60米宽的新大洲大道,西侧为已建建筑物,北侧为空地。小区由A、B、C、D、E、F座高层住宅及地下室组成,其中地下室建筑面积11948.74平方米(其中人防部分为3066.66平方米),A座为18层住宅楼,建筑高度为59.2米;B座为18层住宅楼,建筑面积7485.44平方米,建筑高度为60.6米;C座为17层商住楼,建筑面积9028.42平方米,一、二层为商业网点,三至十七层为住宅,建筑高度为57.25米;D座为16层住宅楼,建筑面积7472.69平方米,建筑高度为53.5米;E座为17层商住楼,建筑

4、面积8767.81平方米,一、二层为商业网点,三至十七层为住宅,建筑高度为57.25米;F座为17层商住楼,建筑面积8074.94平方米,一、二层为商业网点,三至十七层为住宅,建筑高度为57.25米,塔楼一层层高为3.65米,二层层高为3.45,三至十八层层高为3.0米。 本工程主体结构采用钢筋混凝土剪力墙结构体系和地下室框-剪结构体系。A至F座楼为群楼的塔楼,地下室为整体负一层地下室,塔楼基础及车库地下室基础采用筏板基础,基础梁最大截面为500900CM,地下室顶板单梁最大跨度8.0米,地下室顶板梁最大截面为400900CM,基础底标高为-5.05米,塔楼部分地下室顶板结构标高为-0.05米

5、,其他部分为-0.8米,楼盖采用全现浇钢筋混凝土梁板结构,单梁最大跨度7.1米,层间结构标高为3.0米。三、施工部署3.1 安全防护领导小组 安全生产、文明施工是企业生存与发展的前提条件,是达到无重大伤亡事故的必然保障。为此项目经理部成立以项目经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下:组 长:林利锋副组长:郭仁持、石礼吉(安全员)组 员:邝正清、李朝华、苏志华、李军3.2 设计总体思路3.2.1 结合本工程结构形式根据实际施工特点,由于地下室宽出各栋楼外侧,不影响地下室外墙防水及回填等工作,采用落地脚手架搭设,脚手架利用地下室顶板作为基础向上延伸搭设,上部每四层三跨分段

6、卸荷。 3.2.2 脚手架搭设的主要构件设计脚手架搭设高度:A、B栋56.9m、C栋54.45m、D栋51.0m、E、F栋54.45m,脚手架从地下室顶板搭设,连墙件采取两步两跨设置;每四层三跨设置一个卸荷点;脚手板采取对接方式,每三层满铺一层脚手板。3.2.3 钢丝绳卸荷 斜拉水平钢梁采用钢丝绳与建筑物拉结,每道钢梁设置一道钢丝绳,钢丝绳与钢梁连接点距墙1.1m,钢丝绳采用619,直径不小于14mm的,钢丝绳与墙连接点距钢梁的垂直距离为3m。在上层梁预埋20圆铁环,用钢丝绳把铁环与挑钢梁连接,拉结牢固,防止滑脱。四、施工准备4.1技术准备4.1.1熟悉施工图纸,掌握工程结构特点。4.1.2施

7、工前由技术负责人组织专职安全员、主管工长对班组进行技术交底,详细讲述施工方案设计的重点和难点,着重阐述施工操作要点和安全注意事项,交底双方应履行签字手续。4.1.3参与脚手架搭设和拆除的操作人员,必须取得登高架设特种作业操作证。4.2材料准备及要求4.2.1钢管采用外径48.3mm、壁厚3.6mm的焊接钢管。其材质应采用国家现行标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管,其质量应符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。4.2.2扣件采用可锻铸铁扣件,应符合钢管脚手架扣件(GB15831)的规定。其附件材料

8、应符合GB700-79中A3钢的规定,螺纹应符合普通螺纹(GB196-81)的规定,垫圈应符合垫圈(GB95-76)的规定。4.2.3进入工地现场的钢管及扣件材料必须有材质证明书,弯曲变形的钢管应进行调直,严重锈蚀的钢管不得使用。4.2.4脚手板采用钢筋网片,挡脚板采用20cm宽木板。4.2.5安全网采用符合要求的密目安全网,并按有关要求送检,检验必须合格。4.2.6连墙杆的材质应符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。4.3主要机具设备扳手、卷尺、安全帽、安全带、防滑鞋、工具袋、经纬仪等。4.4作业条件4.4.1夯实基础,确保基础达到设计地耐力要求,并由项目技术

9、负责人组织有关人员验收。4.4.2平整场地,做好排水处理,确保基础不积水。4.4.3清除搭设范围内的障碍物和杂物。五、施工工艺5.1脚手架搭设要求5.1.1脚手架搭设前,应做好各项准备工作。应配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上二步。5.1.2每搭设完一步脚手架后,应按照规范要求校正步距、纵距、横杆及立杆的垂直度。5.1.3脚手架底座、垫板均应准确地放在定位线上,垫板应采用不小于2跨、厚度不小于5cm的木垫板。5.1.4脚手架搭设时,严禁将48mm和51mm的钢管混合使用。5.1.5在脚手架搭设到一定高度后,应及时按照方案和规范要求随工程进度设置连墙件和剪刀撑。5.1.6脚手架

10、搭设应做到竖向垂直,横向交圈,间距均匀,满足垂直度和间距尺寸要求。40N.m螺栓的拧紧扭力矩不应小于40N.m,且不应大于65 N.m。在主节点处固定水平杆、剪刀撑、横向斜撑等用的直角扣件和旋转扣件的中心点相互不应大于15cm。各杆件端头伸出扣件盖板边缘的长度不应小于10cm。5.1.8栏杆和挡脚板均设置在外立杆的内侧,栏杆高度1.2米,挡脚板高度20cm。5.1.9脚手板应铺满、铺稳,离开墙面12cm-15cm,脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上。5.1.10在拐角、斜道平台处的脚手板,应与横向水平杆可靠连接,防止滑动。5.1.11脚手架搭设到一定高度后,应及时满挂安全网

11、,安全网采用12#铁丝固定在立杆和纵向横杆上。5.1.12施工电梯、井架处的的通道口在搭设时应预留,通道口两侧立杆应有连墙件,左右剪刀撑应跨越两侧立杆。不得采取搭设完毕后再开洞的方法。5.2脚手架使用和维护要求5.2.1脚手架使用中,应及时清理架体上的垃圾,安全网应及时用水冲洗干净。5.2.2临时堆放材料不得超过脚手架设计荷载,钢管、模板及其他重量大的材料不得堆放在脚手板上。5.2.3使用中,不得随意拆除连墙件和剪刀撑等构件。5.3 脚手架拆除5.3.1脚手架拆除前应进行各项准备工作,包括检查架体的安全性、补充完善方案中的拆除顺序和措施、项目技术负责人组织拆除安全技术交底。5.3.2脚手架拆除

12、应从上向下进行,按照“先安后拆,后安先拆”的顺序拆除,严禁上下同时作业。5.3.3连墙件必须随脚手架逐层拆除,严禁将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固。5.3.4当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端应按照规范要求设置连墙件和加固横向斜撑。5.3.5脚手架拆除的构配件严禁直接向地面抛掷,应集中后采用塔吊或电梯运至地面,并分类堆码整齐。5.4平立面布置及构造要求5.4.1平立面布置双排脚手架,立杆采用单立管。搭设尺寸为:立杆横距1.05m,立杆纵距1.5m,内立杆距外墙0.35m,脚手架步距1.8m,连墙件采用2步2跨,竖向

13、间距3.50m,水平间距3.0m。施工均布荷载为3.0kN/m2,同时施工3层,脚手板共铺设3层。5.4.2立杆基础立杆在地下室顶板上搭设。5.4.3底座和扫地杆5.4.3.1每根立杆底部设置底座或垫板。5.4.3.2 脚手架必须设置纵、横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。在离基础面以上20cm处,应设置纵横向扫地杆。5.4.4水平杆和脚手板(1)

14、、纵向水平杆设置在立杆内侧,其长度不小于3跨。(2)、纵向水平杆接长采用对接扣件,相邻两根纵向水平杆接头不应设置在同步或同跨内,接头在水平方向错开距离不小于500mm。各接头中心距主接点的距离不大于纵距的1/3。(3)、当采用钢脚手板、竹串片脚手板、木脚手板时,纵向水平杆采用直角扣件固定在立杆上,横向水平杆采用直角扣件固定在纵向水平杆上。当采用主笆脚手板时,纵向水平杆采用直角扣件固定在横向水平杆上(应等间距设置,间距小于400),横向水平杆采用直角扣件固定在立杆上。(4)、主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中,

15、靠墙一端的外伸长度不应大于0.4L且不应大于50cm。(5)、冲压钢脚手板、木脚手板、竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时,可采用两根横向水平杆支承。但应将脚手板两端与其可靠固定,严防倾翻。此三种脚手板的铺设可采用对接平铺,亦可采用搭接铺设。脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm(图5.1.4.5a)。脚手板搭接铺设时接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm(图5.1.4.5b)。 图5.4.4.5-1 脚手板对接 图5.4.4.5-2 脚手板搭接5.4.5立杆
