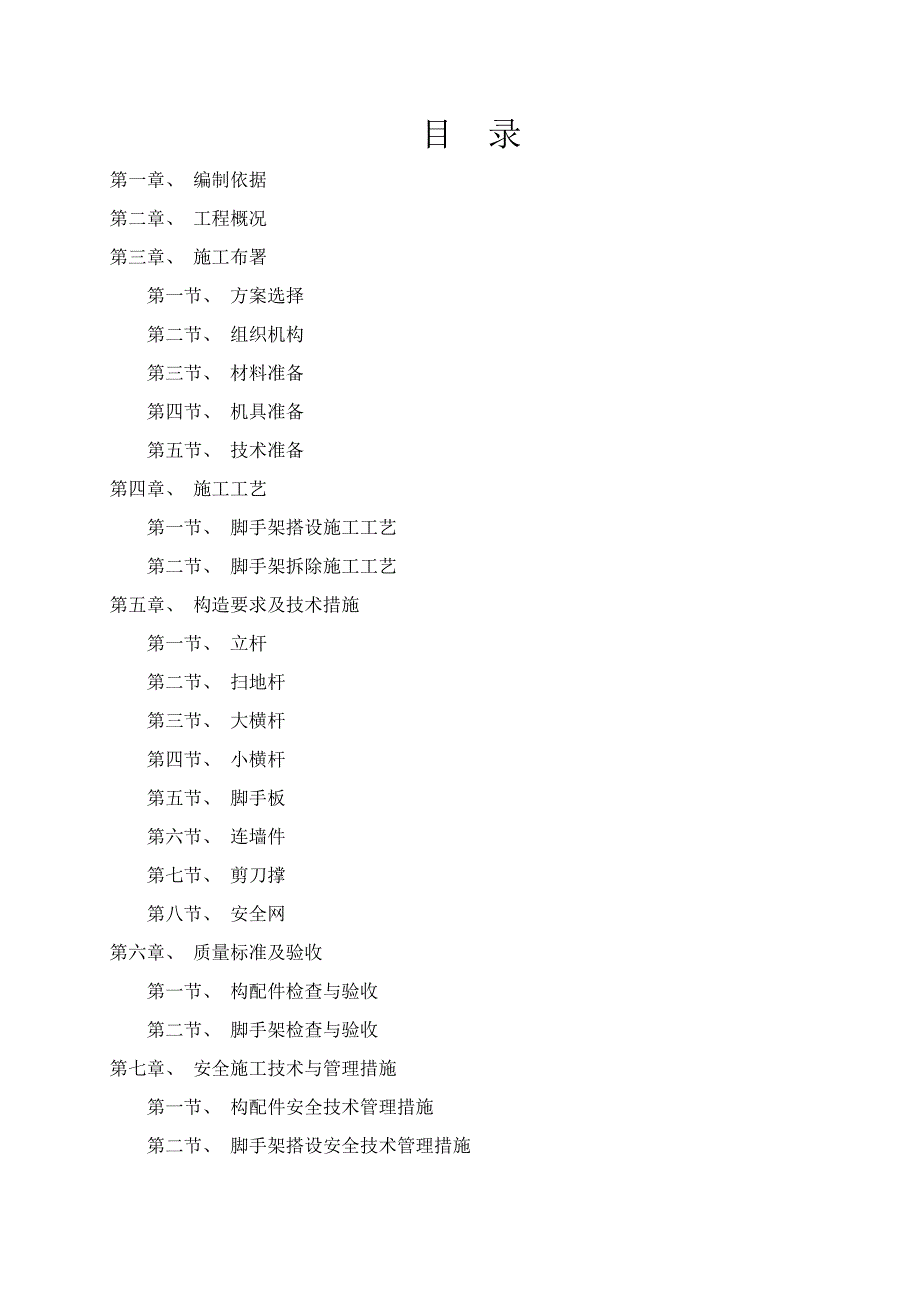

1、脚手架工程施工方案工程名称：某某雅居8#、9#楼施工单位：某某建筑有限公司编 制 人：目 录第一章、 编制依据第二章、 工程概况第三章、 施工布署第一节、 方案选择第二节、 组织机构第三节、 材料准备第四节、 机具准备第五节、 技术准备第四章、 施工工艺第一节、 脚手架搭设施工工艺第二节、 脚手架拆除施工工艺第五章、 构造要求及技术措施第一节、 立杆第二节、 扫地杆第三节、 大横杆第四节、 小横杆第五节、 脚手板第六节、 连墙件第七节、 剪刀撑第八节、 安全网第六章、 质量标准及验收第一节、 构配件检查与验收第二节、 脚手架检查与验收第七章、 安全施工技术与管理措施第一节、 构配件安全技术管理
2、措施第二节、 脚手架搭设安全技术管理措施第三节、 脚手架拆除安全技术管理措施第四节、 防雷避电措施第八章、 应执行的强制性条文第九章、 文明施工措施第十章、 环保措施第十一章、 设计计算书第一章、编制依据工程施工图纸及现场概况建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2005）建筑施工高处作业安全技术规范（JGJ80-91）建筑施工安全检查标准（JGJ59-99）建筑施工手册建筑结构荷载规范（GB50009-2001）第二章、工程概况广饶县某某雅居工程位于广饶县城迎宾路以北、外环路以东，框架结构，主体五层，建筑总高度为18.90米，总建筑面积11700平方米。由山东凯泽房地产开发有限
3、公司开发，某某建筑有限公司施工，山东同力建设项目管理有限公司监理，该工程为框架结构，丙类抗震设防，抗震设防烈度七度，建筑结构安全等级为二级，耐火等级为二级，建筑物合理使用年限为50年。第三章、施工布署第一节、方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还
4、必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用落地式双排扣件钢管脚手架。第二节组织机构外架搭设由外架工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。由技术负责人进行技术与安全交底工作。第三节、材料准备一、材料要求l、钢管选用外径48mm，壁厚3.5mm 。脚手架钢管采用现行国家标准直缝电焊钢管（GB/T 13793）中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢（GB/T 700）中Q235-A级钢的规定；钢管表面应
5、平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、扣件式钢管脚手架采用可锻铸铁制作的扣件，其材质符合现行国家标准钢管脚手架扣件（GB 15831）的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活。3、安全网采用密目式安全网，网目应满足2000目100cm2，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。二、主要材料计划名称及规格用途单位总需用量备注6m长管纵向水平杆根租赁6m长管立杆根租赁6m长管剪刀撑根租赁3m长管调整节头位置根租赁1.5m短
6、管横向水平杆根租赁2.5m短管连墙杆根租赁1.5m短管连墙件柱箍根租赁2000mm200mm50mm木脚手板脚手板与基础垫板根租赁直角扣件个租赁旋转扣件个租赁对接扣件个租赁6m1.8m2000目安全网张采购材料视工程进度分阶段组织进场。第四节、机具准备1、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。2、项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角第五节、技术准备
7、根据现场情况、结构情况提出脚手架的选用方案；按相关规范规定进行脚手架设计，完成相关图纸；编制详细的脚手架专项施工方案；编制安全作业指导书，对操作工人进行技术交底与岗前培训、安全教育。若人员有变动，应重新交底。第四章、施工工艺第一节、脚手架搭设施工工艺落地脚手架搭设的工艺流程：场地平整、夯实基础定位设置通长立杆垫板排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须
8、铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。第二节、脚手架拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网拦杆脚手板剪刀撑横向水平杆纵向水平杆立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清
9、。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固后再拆连墙件。第五章、构造要求及技术措施第一节、立杆1、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接
10、头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；2、立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m。3、每根立杆底部均设置底座与垫板。4、立杆间距1.5米，步距1.55米，排距1.1米。第二节、扫地杆脚手架必须设置纵，横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。第三节、大横杆1、纵向水平杆设置在立杆内侧，长度不小于3跨。2、纵向水平杆接长宜采用对接扣件连接。应符合下列规定：A、纵向水平杆的对接扣件交错布置：两根相邻纵
11、向水平杆的接头不要设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3，如下图： 大横杆对接接头布置图接头不在同步内（立面）;b.接头不在同跨内（平面）1.立杆 2.大横杆 3.小横杆第四节、小横杆1、主节点处必须设置一根小横杆杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。2、作业层上非主节点处的小横杆，最大间距不大于纵距1/2；3、小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。第五节、脚手板作业层脚手板应铺满，铺稳，离开墙面120150mm；脚手板
12、应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用塔接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm，如下图；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，如下图：作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。第六节、连墙件连墙件采用刚性连接方式，采用4m长架管设双扣件与楼层进行拉结。连墙件从底层第一步纵向水平杆处开
13、始设置，靠近主节点设置，偏离主节点的距离不大于300mm；优先采用菱形布置，也可采用方形，矩形布置；连墙件中的连墙杆呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；连墙件拉结如下图所示：第七节、剪刀撑 剪刀撑斜杆的接长采用搭接，固定在与之相交的横向水平杆的伸出端或立杆上，两端分别用旋转扣件固定，在其中间增加2-4个扣节点，旋转扣件中心线至主节点的距离不宜大于150mm。每道剪刀撑跨越立杆的根数按下表规定确定，每道剪刀撑宽度不小于4跨，且不小于6米。斜杆与地面的夹角在45-60度之间。剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角50度剪刀撑跨越立杆的最多根数6高度
