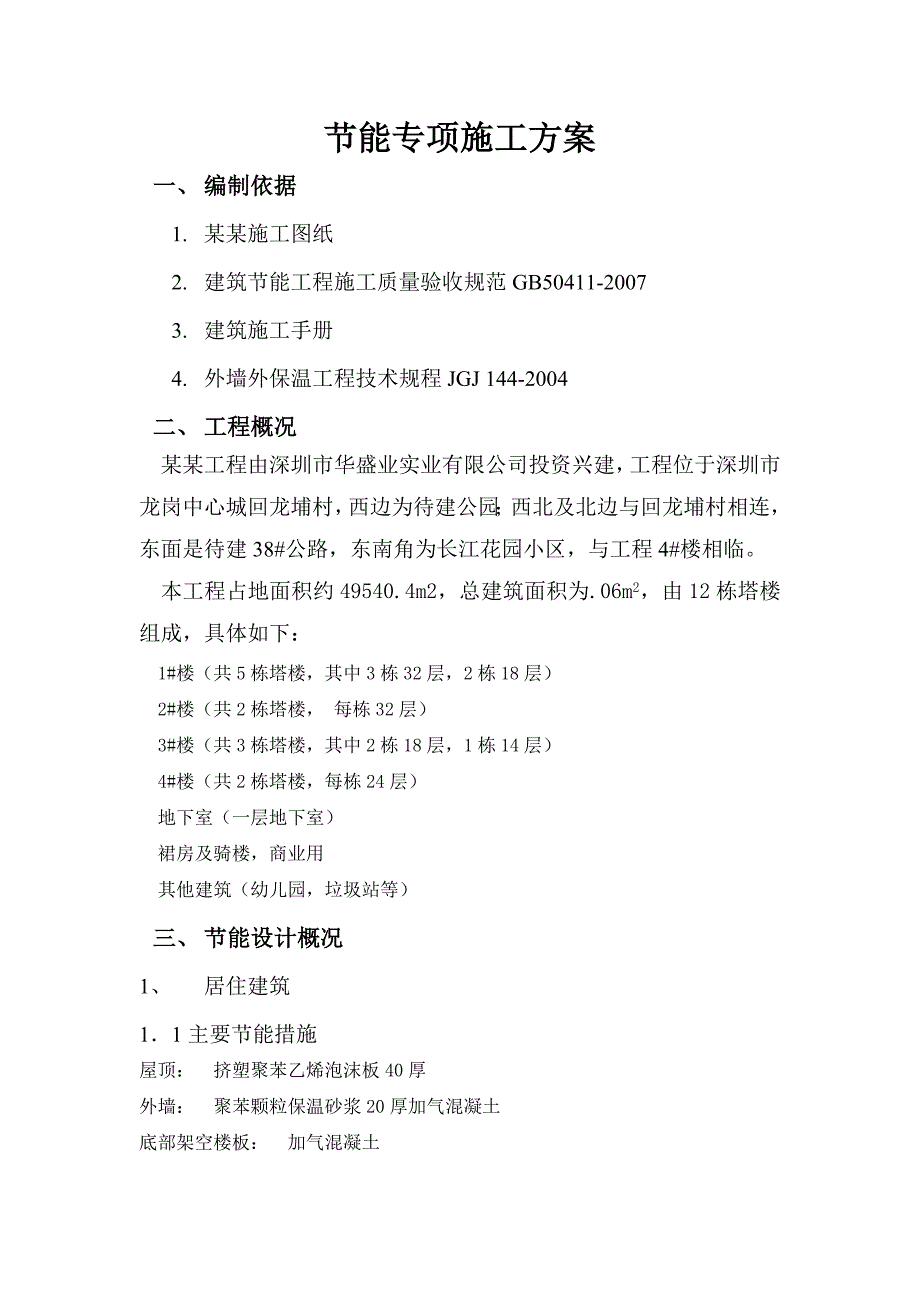

1、节能专项施工方案一、 编制依据1. 某某施工图纸2. 建筑节能工程施工质量验收规范GB50411-20073. 建筑施工手册4. 外墙外保温工程技术规程JGJ 144-2004二、 工程概况某某工程由深圳市华盛业实业有限公司投资兴建,工程位于深圳市龙岗中心城回龙埔村,西边为待建公园;西北及北边与回龙埔村相连,东面是待建38#公路,东南角为长江花园小区,与工程4#楼相临。本工程占地面积约49540.4m2,总建筑面积为.06m2,由12栋塔楼组成,具体如下:1#楼(共5栋塔楼,其中3栋32层,2栋18层)2#楼(共2栋塔楼, 每栋32层)3#楼(共3栋塔楼,其中2栋18层,1栋14层)4#楼(共

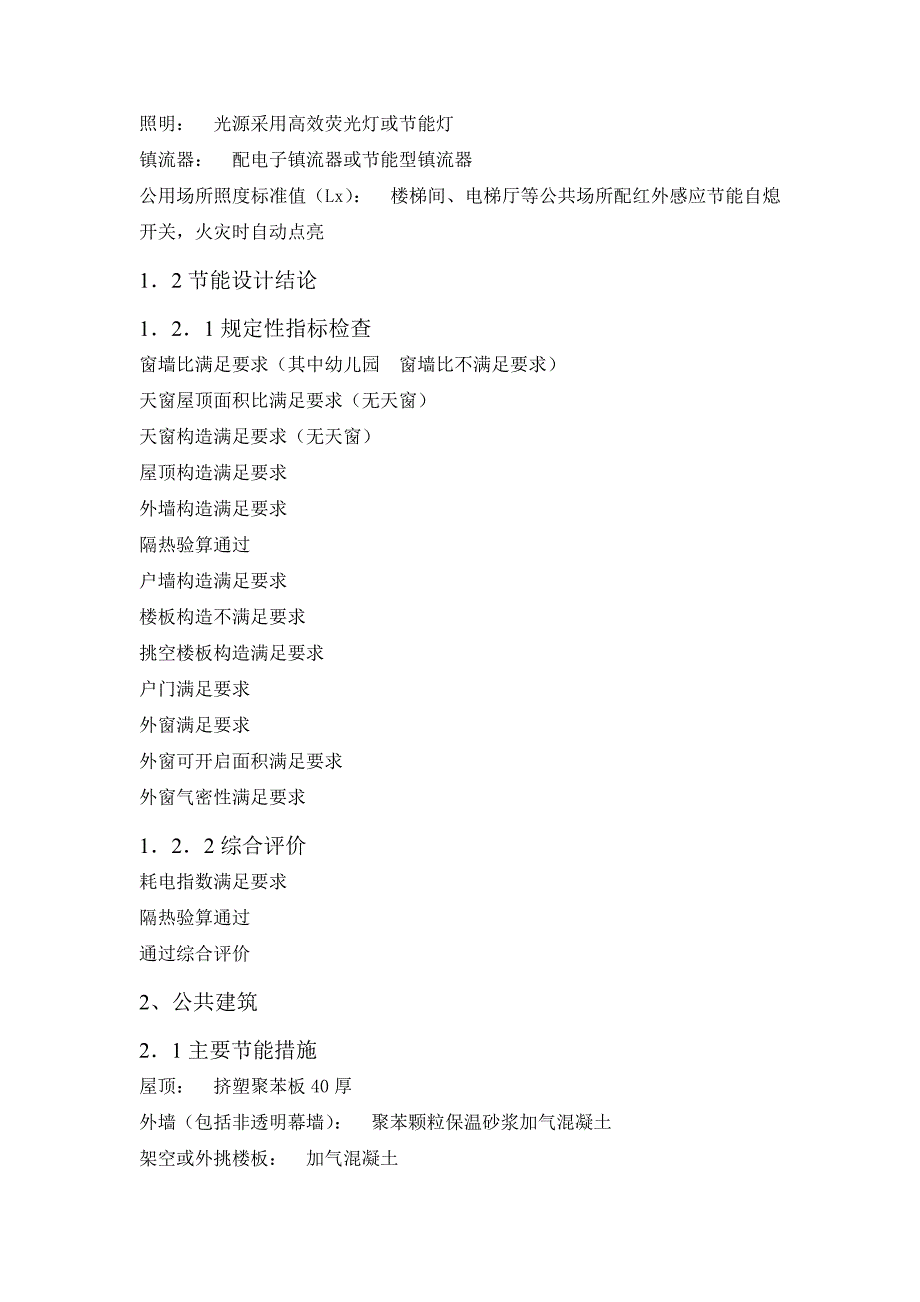

2、2栋塔楼,每栋24层)地下室(一层地下室)裙房及骑楼,商业用其他建筑(幼儿园,垃圾站等)三、 节能设计概况1、 居住建筑11主要节能措施屋顶: 挤塑聚苯乙烯泡沫板40厚外墙: 聚苯颗粒保温砂浆20厚加气混凝土底部架空楼板: 加气混凝土照明: 光源采用高效荧光灯或节能灯镇流器: 配电子镇流器或节能型镇流器公用场所照度标准值(Lx): 楼梯间、电梯厅等公共场所配红外感应节能自熄开关,火灾时自动点亮12节能设计结论121规定性指标检查窗墙比满足要求(其中幼儿园 窗墙比不满足要求)天窗屋顶面积比满足要求(无天窗)天窗构造满足要求(无天窗)屋顶构造满足要求外墙构造满足要求隔热验算通过户墙构造满足要求楼板

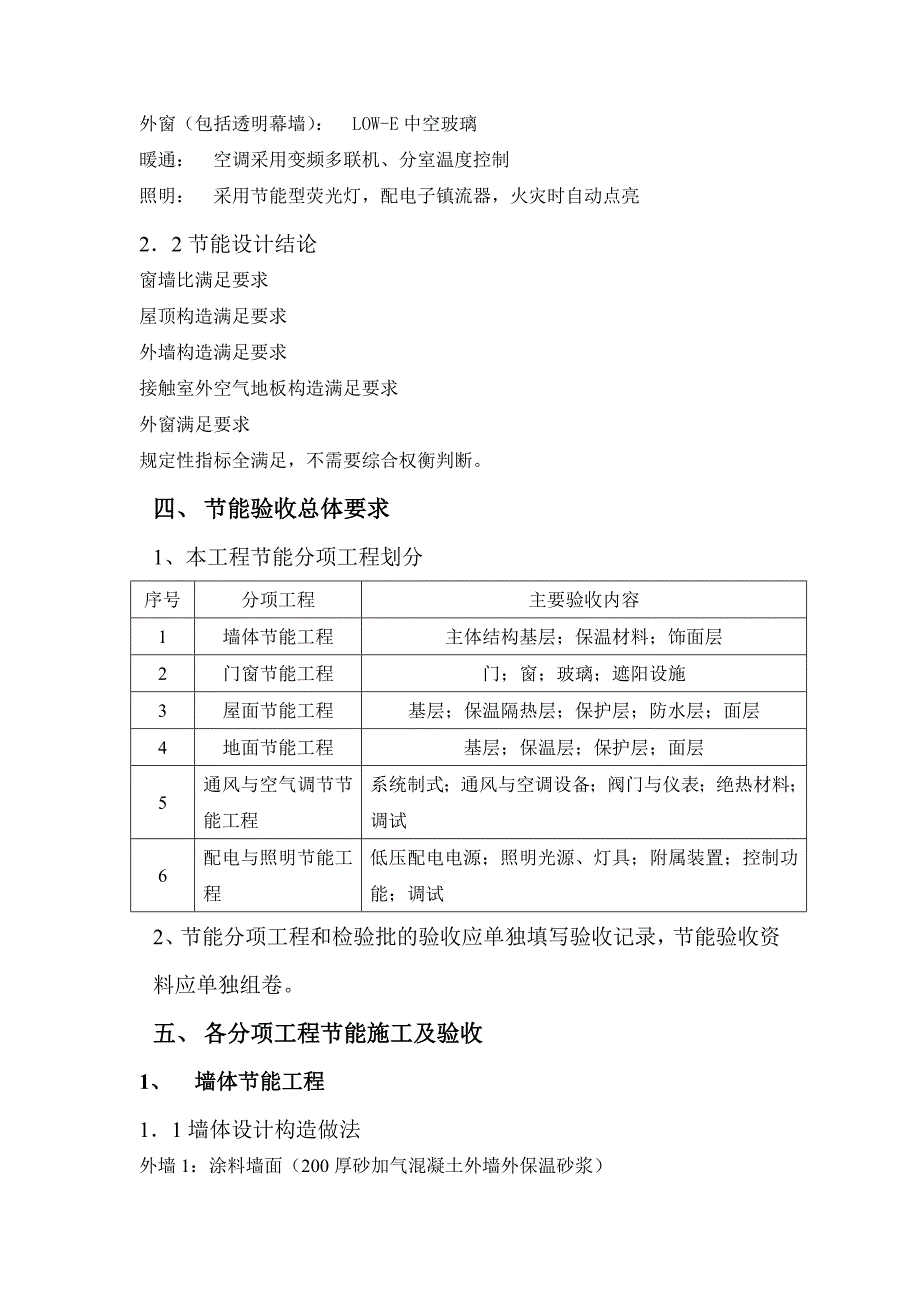

3、构造不满足要求挑空楼板构造满足要求户门满足要求外窗满足要求外窗可开启面积满足要求外窗气密性满足要求122综合评价耗电指数满足要求隔热验算通过通过综合评价2、公共建筑21主要节能措施屋顶: 挤塑聚苯板40厚外墙(包括非透明幕墙): 聚苯颗粒保温砂浆加气混凝土架空或外挑楼板: 加气混凝土外窗(包括透明幕墙): LOW-E中空玻璃暖通: 空调采用变频多联机、分室温度控制照明: 采用节能型荧光灯,配电子镇流器,火灾时自动点亮22节能设计结论窗墙比满足要求屋顶构造满足要求外墙构造满足要求接触室外空气地板构造满足要求外窗满足要求规定性指标全满足,不需要综合权衡判断。四、 节能验收总体要求1、本工程节能分项
4、工程划分序号分项工程主要验收内容1墙体节能工程主体结构基层;保温材料;饰面层2门窗节能工程门;窗;玻璃;遮阳设施3屋面节能工程基层;保温隔热层;保护层;防水层;面层4地面节能工程基层;保温层;保护层;面层5通风与空气调节节能工程系统制式;通风与空调设备;阀门与仪表;绝热材料;调试6配电与照明节能工程低压配电电源;照明光源、灯具;附属装置;控制功能;调试2、节能分项工程和检验批的验收应单独填写验收记录,节能验收资料应单独组卷。五、 各分项工程节能施工及验收1、 墙体节能工程11墙体设计构造做法外墙1:涂料墙面(200厚砂加气混凝土外墙外保温砂浆)1. 墙体基层。2. 15厚2:1:8水泥石灰砂浆
5、找平3. 专用界面剂砂浆一遍4. m.k胶粉聚苯颗粒保温砂浆。(导热系数=0.06w/(m.k))5. 34厚专用抗裂砂浆,将耐碱玻纤网布一层埋入砂浆中。6. 专用抗裂柔性耐水腻子刮平。7. 喷或刷环保型防水、透气、耐候外墙涂料。外墙2:面砖外墙面1. 墙体基层。2. 15厚2:1:8水泥石灰砂浆找平3. 专用界面剂砂浆一遍4. m.k胶粉聚苯颗粒保温砂浆。(导热系数=0.06w/(m.k))5. 10厚抗裂砂浆复合热镀锌电焊网一层。6. 专用抗裂柔性耐水腻子刮平。7. 聚合物水泥基防水冷膜1.2厚。8. 3厚A型聚合物水泥砂浆满浆粘贴面砖。外墙3:石板干挂1. 墙体基层(混凝土墙或填充墙)(
6、非混凝土墙时须另作金属骨架)。2. 刷混凝土界面处理剂(801胶:水=1:4),随刷随抹灰3. 1:2.5水泥沙浆嵌平补实,先A型聚合物水泥沙浆填实勾平螺栓孔。4. 聚合物水泥基防水涂膜1.2厚。5. m.k胶粉聚苯颗粒保温砂浆。(导热系数=0.06w/(m.k))。6. 不锈钢胀管螺栓(用植筋法固定)安装不锈钢挂件。7. 干挂30厚(或25厚)石板,透空缝处耐候胶封缝。12施工程序材料进场检验墙体基层清理A型聚合物水泥沙浆填实勾平螺栓孔墙体基层隐蔽验收甩浆15厚砂浆找平(满挂镀锌钢丝网)专用界面剂20厚胶粉聚苯颗粒保温砂浆(留置同条件砂浆试块)墙体保温层验收(影像资料留置)34厚专用抗裂砂浆
7、,将耐碱玻纤网布(复合热镀锌电焊网)一层埋入砂浆中外墙饰面施工外墙节能构造现场实体检验节能验收13保温砂浆施工工艺1.3.1材料技术性能1.3.1.1胶粉聚苯颗粒保温浆料技术性能项目单位指标湿表观密度Kg/m3420干表观密度Kg/m3230导热系数W/(mk)0.059压缩强度Kpa250难燃性B1级抗拉强度Kpa100压剪粘结强度Kpa50线性收缩率0.3软化系数0.71.3.1.2抗裂砂浆技术性能项目单位指标砂浆稠度mm80130可操作时间h不小于2拉伸粘结强度(常温28天)Mpa0.8浸水粘结强度(常温浸水7天)Mpa0.6抗弯曲性5%弯曲变形无裂纹渗透压力比2001.3.1.3玻纤网
8、格布技术性能项目单位指标网眼尺寸普通型mm44加强型66单位面积重量普通型g/180加强型500断裂强度经向普通型N/50mm1250加强型3000违向普通型1250加强型3000耐碱强度保持率(28天)普通型%90加强型90涂塑量普通型g/20加强型1.3.1.4材料复检项目胶粉聚苯颗粒保温浆料:湿密度,干密度,压缩性能耐碱玻纤网布:力学性能和抗腐蚀性能抗裂砂浆、界面砂浆:制样后养护7d进行干燥状态和浸水48h拉伸粘结强度检验1.3.2工具与机具1.3.2.1强制式砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌器、射钉枪等1.3.2.2常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶
9、、剪子、滚筒、铁锹、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等1.3.3作业条件1) 外墙墙体工程平整度达到要求,外门窗口安装完毕并检查验收合格。2) 门窗边框与墙体连接预留出外保温层厚度,缝隙分层填塞严密,做好门窗表面保护。3) 外墙面上的雨水管卡、预埋件、设备穿墙管道等提前安装完毕,并预留出外保温层厚度。4) 作业时环境温度不应低于5摄氏度,夏季应避免阳光暴晒,严禁雨天施工,雨期施工时做好防雨措施。1.3.4材料配制1.3.4.1界面剂配制强度等级42.5水泥:中砂:界面剂按1:1:1重量比,搅拌成均匀浆状。或按产品说明书配制。1.3.4.2胶粉聚苯颗粒保温浆料配制先
10、将3436kg水到入砂浆搅拌机内,然后倒入1袋25Kg胶粉料搅拌35分钟后,再倒入1袋200L聚苯颗粒继续搅拌3分钟,可按施工稠度适当调整加水量,搅拌均有后倒出,随搅随用,在4小时内用完。或按产品说明书配制。1.3.5.3抗裂砂浆配制强度等级42.5水泥:中砂:抗裂剂按1:3:1重量比用砂浆搅拌机搅拌均匀。加料顺序应先加入抗裂剂再加中砂搅拌均匀后,加入水泥继续搅拌3分钟倒出,不得任意加水,在2小时内用完。或按产品说明书配制。1.3.5施工工艺要点1.3.5.1基层墙面处理墙面应清理干净无油渍、浮尘、墙表面凸起物10mm应铲平。外墙面上的螺栓孔洞用聚合物水泥砂浆填补密实。1.3.5.2界面剂涂刷
11、界面剂涂刷均匀1.3.5.3吊垂直、套方找规矩、弹厚度控制线、拉垂直、水平通线,套方做口,按厚度线用保温砂浆做标准厚度灰饼冲筋。1.3.5.4胶粉聚苯颗保温粒浆料施工1)一般做法抹保温浆料分两遍施工,第一遍12mm厚,第二遍8mm厚,两遍的间隔时间在24小时以上。最后一遍操作时达到冲筋厚度用大杠挫平。保温层固化干燥(用手掌按不动表面,一般约5天)后方可进行抗裂保护层施工。2)加强做法建筑高度大于30m时,在保温层中增加一层钢丝网加强,具体为在每楼层处加30mm40mm0.7mm的水平通长镀锌轻型角钢,角钢用射钉(间距500mm)固定在墙上。在基层墙面上间隔500mm钉直径5mm带尾孔射钉一只,
12、用22号镀锌铁丝双股与尾孔绑紧,预留长度大于100mm,抹保温浆料12mm,安装钢丝网,搭接宽度大于50mm,用预留铁丝与钢丝网绑牢固将钢丝网压入保温浆料面层,抹最后一遍保温浆料达设计厚度。1.3.5.5分格线条1) 按设计要求在保温层上弹出分格线和滴水槽位置。2) 用壁纸刀沿弹好的分格线开槽。3) 在凹槽中嵌满抗裂砂浆,将滴水槽嵌入凹槽中,与抗裂砂浆粘结牢固,用该砂浆抹平槎口。4) 分格缝宽度50mm,网格布在分格缝处搭接,上沿网格布压下沿网格布,搭接宽度为分格缝宽度。1.3.5.6抹抗裂砂浆,铺贴玻纤网格布玻纤网格布按楼层间尺寸事先裁好,抹抗裂砂浆分两遍完成,第一遍抹2mm,随即竖向铺贴玻
13、纤网格布,用抹子将玻纤网格布压入砂浆,搭接宽度不应小于50mm,先压入一侧,抹抗裂砂浆,再压入另一侧,严禁干搭。玻纤网格布铺贴要平整无褶皱,饱满度应达到100,随即抹第二遍找平抗裂砂浆,抹平压实。首层应铺贴双层玻纤网格布,第一层应铺贴加强型玻纤网格布,宜采用对接。随即铺贴第二层玻纤网格布,两层玻纤网格布间抗裂砂浆应饱满,严禁干粘。1.3.5.7建筑物首层外保温墙阳角应在双层玻纤网格布之间加专用金属护角,护角高度一般为2米,在第一遍玻纤网格布施工后加入,其余各层阴角、阳角、门窗口角应用双层玻纤网格布包裹增强,包角网格布单边长度不应小于150mm。1.3.5.8抹完抗裂砂浆后14节能验收要求1.4
14、.1外墙外保温允许偏差及检验方法项次项目允许偏差(mm)检查方法保温层抗裂层1立面垂直44用2米托线板检查2表面平整44用2米靠尺及塞尺检查3阴阳角垂直44用2米托线板检查4阴阳角方正44用0.2米方尺及塞尺检查5分格缝平直3拉5米小线和尺量检查6立面总高度(H)垂直度H/1000且不大于20用经纬仪、吊线检查7上下窗口左右偏移不大于20用经纬仪、吊线检查8同层窗口上下不大于20用经纬仪、拉通线检查9保温层厚度不允许有负偏差用探针、钢尺检查1.4.2一般规定1.4.2.1墙体节能工程应对下列部位或内容进行隐蔽工程验收,并应有详细的文字记录和必要的图像资料:1) 保温层附着的基层及其表面处理2) 增强网铺设3) 被封闭的保温材料厚度1.4.2.2采用相同材料、工艺和施工做法的墙面,每5001000平米面积划分为一个检验批,不足500平米也为一个检验批。1.4.3主控项目14.3.1保温材料和粘结材
