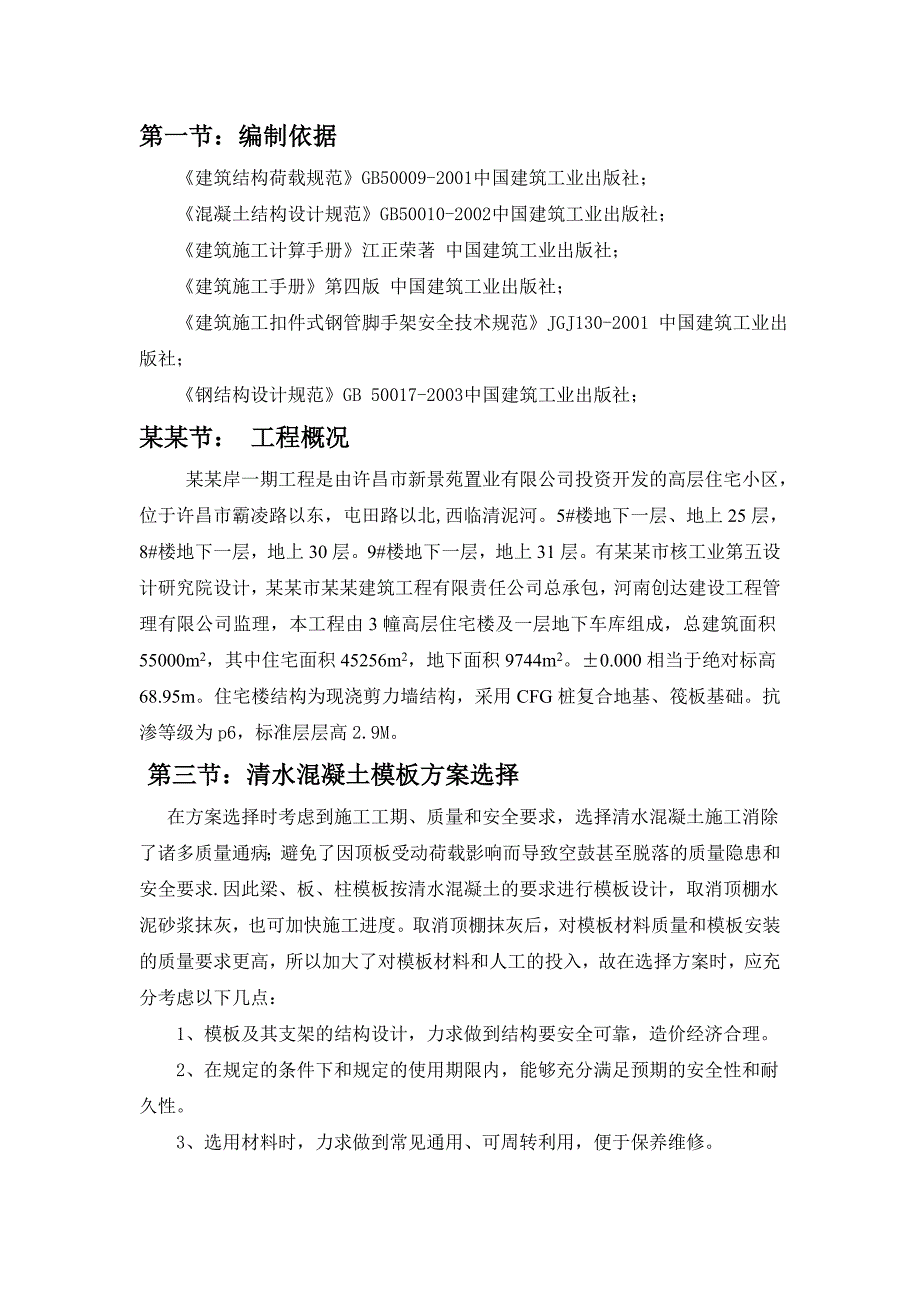

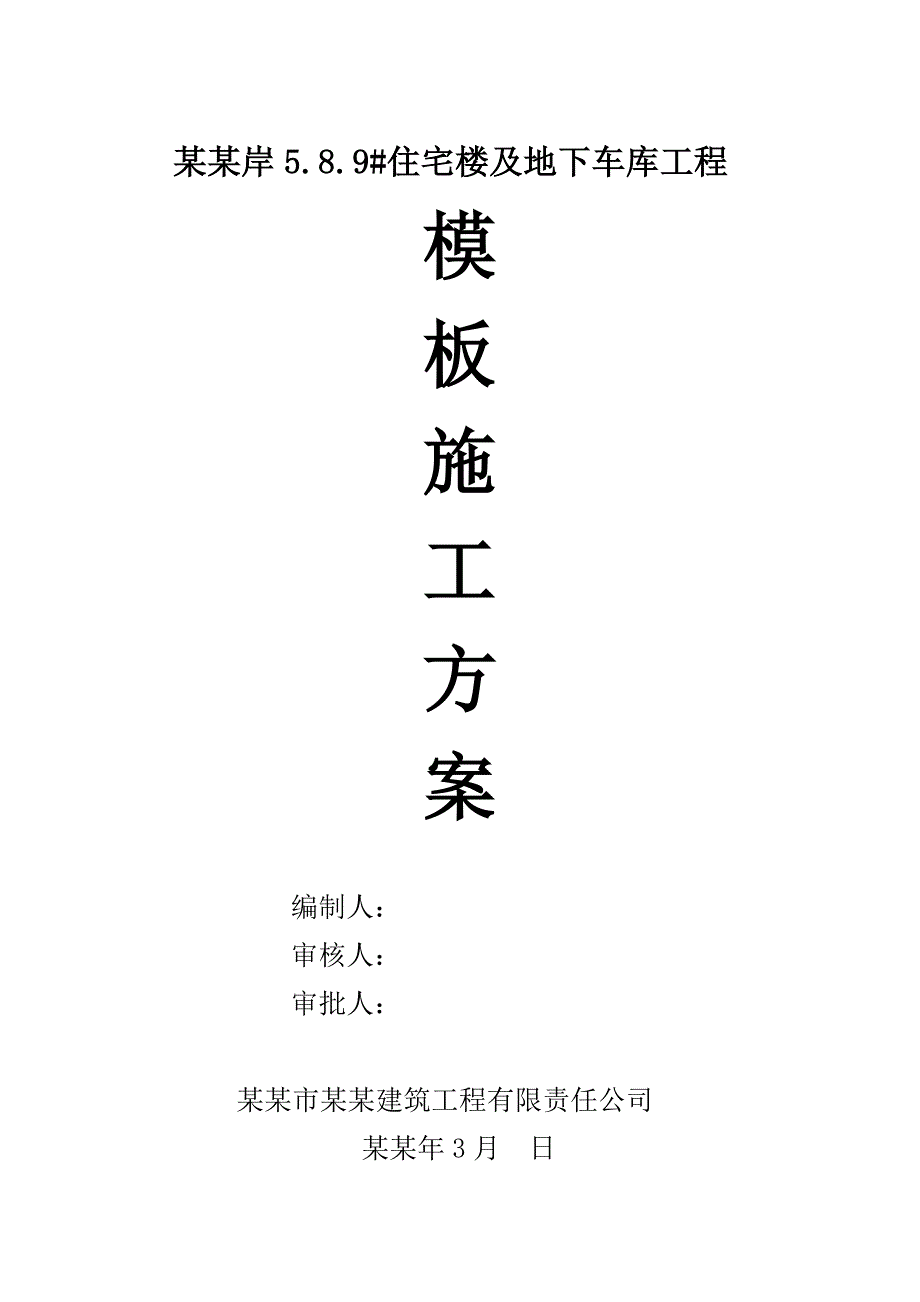

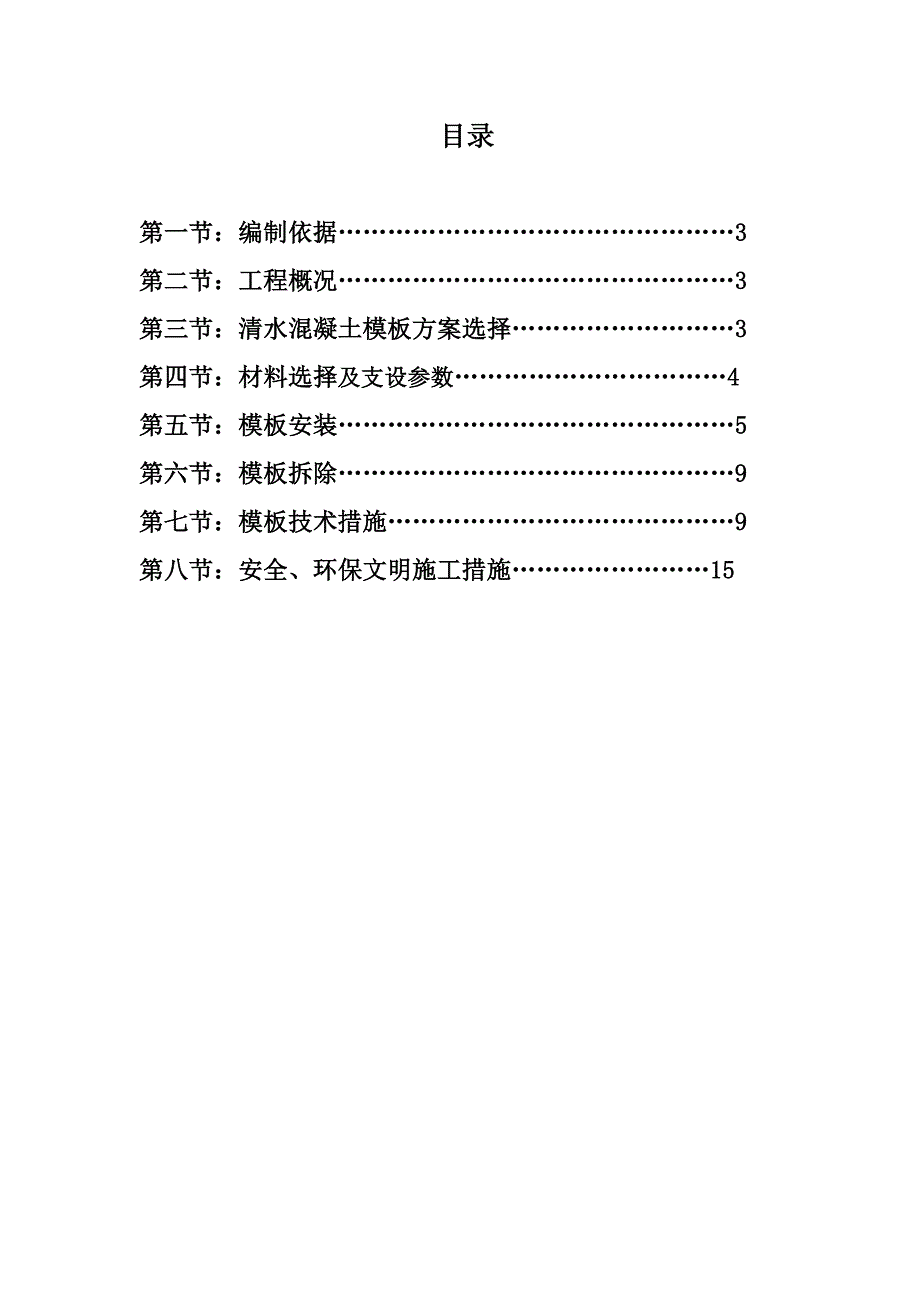

1、 某某岸5.8.9#住宅楼及地下车库工程模板施工方案编制人：审核人：审批人：某某市某某建筑工程有限责任公司某某年3月 日 目录第一节 ：编制依据3第二节 ：工程概况3第三节 ：清水混凝土模板方案选择3 第四节 ：材料选择及支设参数4第五节 ：模板安装5第六节 ：模板拆除9第七节 ：模板技术措施9第八节 ：安全、环保文明施工措施15第一节：编制依据 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规

2、范JGJ130-2001 中国建筑工业出版社； 钢结构设计规范GB 50017-2003中国建筑工业出版社；某某节： 工程概况 某某岸一期工程是由许昌市新景苑置业有限公司投资开发的高层住宅小区，位于许昌市霸凌路以东，屯田路以北,西临清泥河。5#楼地下一层、地上25层，8#楼地下一层，地上30层。9#楼地下一层，地上31层。有某某市核工业第五设计研究院设计，某某市某某建筑工程有限责任公司总承包，河南创达建设工程管理有限公司监理，本工程由3幢高层住宅楼及一层地下车库组成，总建筑面积55000m2，其中住宅面积45256m2，地下面积9744m2。0.000相当于绝对标高68.95m。住宅楼结构为现

3、浇剪力墙结构，采用CFG桩复合地基、筏板基础。抗渗等级为p6，标准层层高2.9M。 第三节：清水混凝土模板方案选择 在方案选择时考虑到施工工期、质量和安全要求，选择清水混凝土施工消除了诸多质量通病；避免了因顶板受动荷载影响而导致空鼓甚至脱落的质量隐患和安全要求.因此梁、板、柱模板按清水混凝土的要求进行模板设计，取消顶棚水泥砂浆抹灰，也可加快施工进度。取消顶棚抹灰后，对模板材料质量和模板安装的质量要求更高，所以加大了对模板材料和人工的投入，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预

4、期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下4种模板及其支架方案： 梁模板，柱模板，墙模板，楼板模板、支架。第四节：材料选择及支设参数 本工程按清水混凝土的要求进行模板设计，材料质量选择是关键，模板材料全部选择优质酚醛树脂双面覆膜多层板和双面覆膜木胶合板，木楞方（注：

5、东北落叶松木方其变形小，强度高），模板阴阳角交接处粘贴海绵条，内龙骨采用50mm80mm6090mm80mm100mm木方，外龙骨采用双钢管48mm3.0mm，对拉螺杆均采用14、16、18、20mm粗丝螺杆，在模板满足强度、刚度和稳定性要求的前提下，提高表面光洁度，阴阳角模板统一整齐，模板材料的周转由原来的六次，减少为四次。1、地下室：内外墙：内龙骨间距200mm，对拉螺栓布置8道，在断面内垂直间距300+500+500+500+500+500+500+300mm，断面跨度方向间距为600mm。柱：断面700*700，600*600，500*500，模板外龙骨间距为500,竖楞各5根。梁：大

6、截面梁侧模 内龙骨布置4道，外龙骨间距800mm，对拉螺栓布置1道（在断面内垂直间距400mm，断面跨度方向间距800mm），梁支撑立杆的纵距(跨度方向) l=0.8米，立杆的步距 h=1.8米，梁两侧立杆间距为1.0米，梁底增加1道承重立杆。现浇板模板支架：板厚250mm,立杆的纵距 b=1米，立杆的横距 l=0.80米，步距 h=1.50米。每步的纵、横向水平杆应双向拉通。板底和梁底支撑钢管上均设置顶丝进行固定。模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。模板支架四边满布竖向

7、剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；剪刀撑斜杆与地面倾角宜在4560之间。2、标准层：剪力墙：层高2.9米，内龙骨间距200mm，对拉螺栓布置6道，在断面内垂直间距300+500+500+500+500+300，断面跨度方向间距为600mm。梁: 支撑立杆的纵距(跨度方向) l=0.80米，梁底小横杆间距为0.5米，梁两侧立杆间距为1.0米，立杆的步距 h=1.50米。模板支架：板厚100mm,立杆的纵距 b=1.00米，立杆的横距 l=0.80米，立杆的步距 h=1.50米。每步的纵、横向水平杆应双向拉通。板底和梁底支撑钢管上均设置顶丝固定。模板支架必须设置

8、纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。模板支架中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；剪刀撑斜杆与地面倾角宜在4560之间。 第五节：模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 2、模板安装要求 （1）墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 筒体模板支模均为双面支模

9、，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。简体随层高变化墙厚变化，采用改变阴阳角模及B板(丁字板)尺寸调整配模。 （2）梁、板模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （3）梁模板安装顺序及技术要点 模板安装顺序 搭设和调平模板支架(包括安装水平拉杆和剪力撑)按标高铺梁底模板拉线找直绑扎梁钢筋安装垫块梁两侧模板调整模板 技术要点 按

10、设计要求起拱(跨度大于4m时，起拱0.2)，并注意梁的侧模包住底模，下面龙骨包仆侧模。 （4）楼板模板安装顺序及技术要点 模板安装顺序 满堂脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 （5）柱模板安装顺序及技术要点 模板安装顺序 搭没脚手架柱模就位安装安装柱模安设支撑固定柱模浇筑混凝土拆除脚手架、模板清理模板 技术要点 板块与板块竖向接缝处理，做成企口式

11、拼接，然后加柱箍、支撑体系将柱固定。 3、模板组拼 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下： 1、两块模板之间拼缝 1 2、相邻模板之间高低差 1 3、模板平整度 2 4、模板平面尺寸偏差 3 4、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于墙、梁、柱模板的安装和校正。当墙、柱混凝土浇筑完毕，模板拆除

12、以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。 首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道墙、柱轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。 5、模板的支设 模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。 6、剪力墙模板 墙模板 木胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处，斜向支撑用钢管中下三道进行间距1000 mm加固以保证其稳定。地下室外墙用

13、M20对拉螺栓带止水片，端头带塑料块限位片，以防地下水沿对拉螺栓渗入墙内。最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。 7、柱模板 柱模板 采用18mm 木胶合板模板在木工车间制作施工现场组拼，竖向内楞采用5080 木方，B边方向5根、H边方向5根，柱箍采用钢管加固，柱箍第一道起步为100mm，四周加钢管抛撑。柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为250mm，每隔500mm 一道，采用双向钢管对称斜向加固（尽量取45），柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝，以减少漏浆。 8、现浇板模板 现浇板模板施工时注意以下几点： （1）横板支撑钢管

14、必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；模板四周满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向剪刀撑，由底至顶连续设置；剪刀撑斜杆与地面尽量取4560。 （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4 开间不考虑起拱，4L6起拱10mm，6 的起拱15mm； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体吃模，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以
