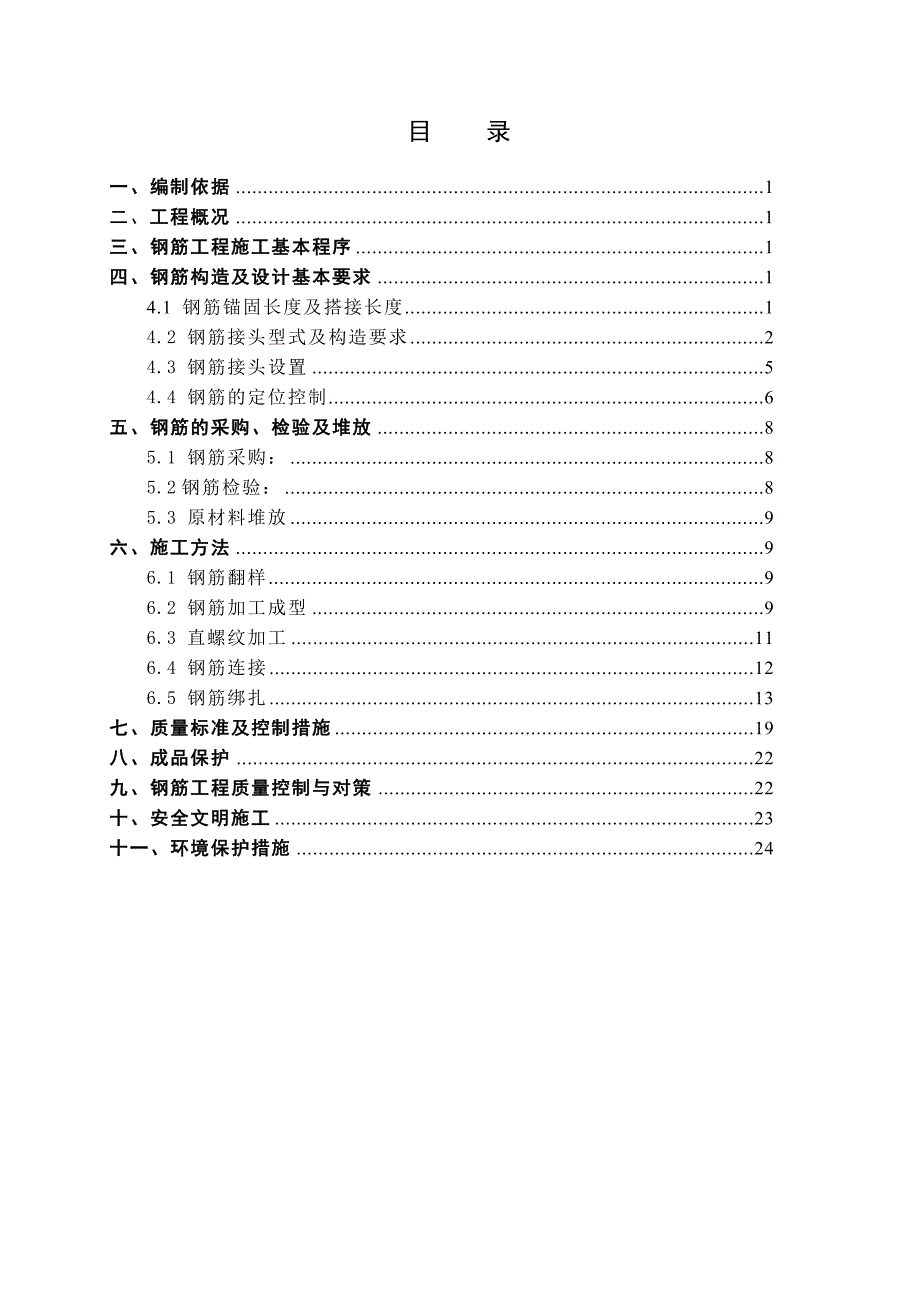

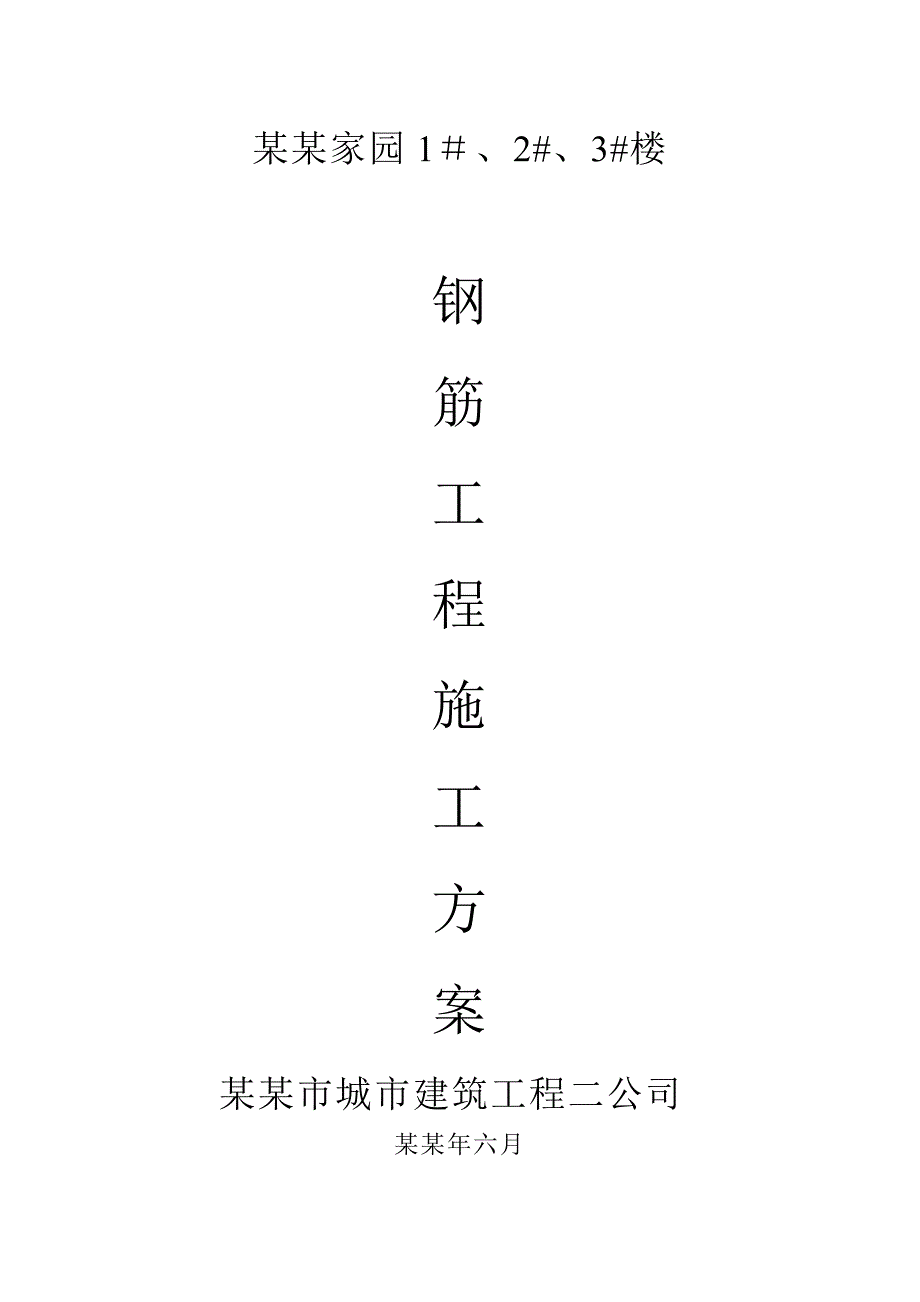

1、某某家园1、2#、3#楼钢筋工程施工方案某某市城市建筑工程二公司某某年六月目 录一、编制依据1二、工程概况1三、钢筋工程施工基本程序1四、钢筋构造及设计基本要求14.1 钢筋锚固长度及搭接长度14.2 钢筋接头型式及构造要求24.3 钢筋接头设置54.4 钢筋的定位控制6五、钢筋的采购、检验及堆放85.1 钢筋采购：85.2钢筋检验：85.3 原材料堆放9六、施工方法96.1 钢筋翻样96.2 钢筋加工成型96.3 直螺纹加工116.4 钢筋连接126.5 钢筋绑扎13七、质量标准及控制措施19八、成品保护22九、钢筋工程质量控制与对策22十、安全文明施工23十一、环境保护措施24一、编制依据

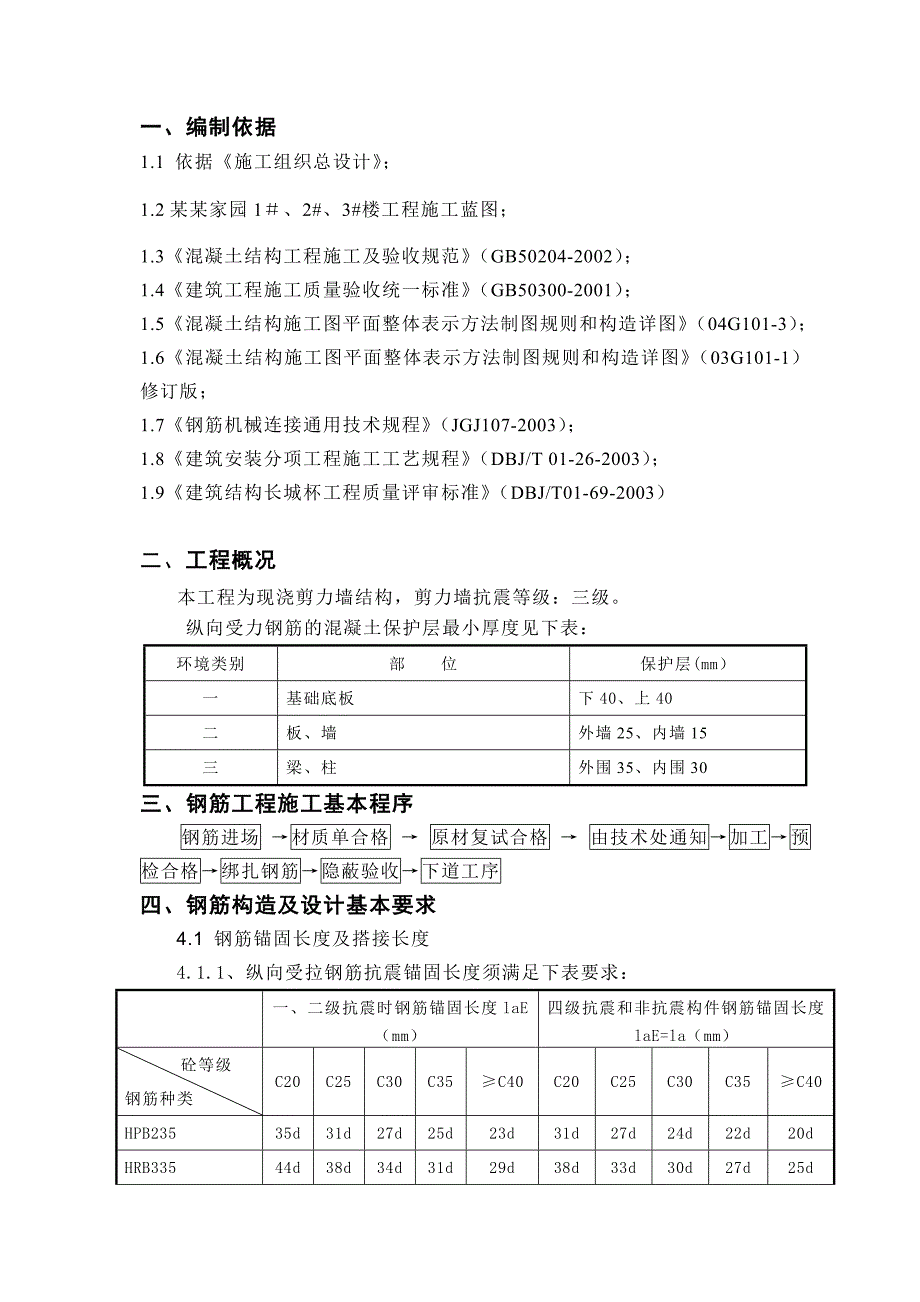

2、1.1 依据施工组织总设计；1.2某某家园1、2#、3#楼工程施工蓝图；1.3混凝土结构工程施工及验收规范（GB50204-2002）；1.4建筑工程施工质量验收统一标准（GB50300-2001）；1.5混凝土结构施工图平面整体表示方法制图规则和构造详图（04G101-3）；1.6混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）修订版；1.7钢筋机械连接通用技术规程（JGJ107-2003）；1.8建筑安装分项工程施工工艺规程（DBJ/T 01-26-2003）；1.9建筑结构长城杯工程质量评审标准（DBJ/T01-69-2003）二、工程概况本工程为现浇剪力墙结构，剪
3、力墙抗震等级：三级。 纵向受力钢筋的混凝土保护层最小厚度见下表：环境类别部 位保护层(mm）一基础底板下40、上40二板、墙外墙25、内墙15三梁、柱外围35、内围30三、钢筋工程施工基本程序钢筋进场 材质单合格 原材复试合格 由技术处通知加工预检合格绑扎钢筋隐蔽验收下道工序四、钢筋构造及设计基本要求4.1 钢筋锚固长度及搭接长度4.1.1、纵向受拉钢筋抗震锚固长度须满足下表要求：一、二级抗震时钢筋锚固长度laE（mm）四级抗震和非抗震构件钢筋锚固长度laE=la（mm）砼等级钢筋种类C20C25C30C35C40C20C25C30C35C40HPB23535d31d27d25d23d31d2
4、7d24d22d20dHRB33544d38d34d31d29d38d33d30d27d25dHRB40053d46d41d37d34d46d40d35d32d30d说明：(1) 任何情况下钢筋的锚固长度不得小于250mm；(2) 当HRB335、HRB400级钢筋的直径大于25mm时，其锚固长度la应乘以修正系数1.1；(3) 当HRB335、HRB400级的环氧树脂涂层钢筋时，其锚固长度la应乘以修正系数1.25；(4) 当钢筋在混凝土施工过程中易受扰动时，其锚固长度la应乘以修正系数1.1。4.1.2 钢筋搭接长度须满足下列要求：非抗震时受拉钢筋搭接长度 l1=mla(mm）抗震时受拉钢
5、筋搭接长度 l1E=mlaE(mm）纵向受拉钢筋搭接长度修正系数 m纵向受拉钢筋搭接接头面积百分率（）2550100m1.21.41.6注：纵向受拉钢筋搭接长度不应小于300mm。两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。在任何情况下，受压钢筋的搭接长度不应小于200mm。4.2 钢筋接头型式及构造要求4.2.1 基础底板、基础梁、框架梁、柱主筋全部采用剥肋滚压直螺纹连接；4.2.2 暗柱主筋、地下墙体竖向筋采用剥肋滚压直螺纹连接；4.2.3框架柱主筋每侧超过4根及暗柱主筋总数超过4根时，分两次接头，接头间距不小于35d并不小于500。4.2.4钢筋混凝土墙水平筋与框架柱及洞口两侧暗柱
6、的锚固，和混凝土墙之间的锚固应满足图集中的要求，如果墙筋为级钢时端部应加弯钩。4.2.5框架梁与方柱斜交，或与圆柱相交时的构造做法，按混凝土结构施工图平面整体表示方法制图规则和构造详图中一级抗震等级现浇框架构造执行。4.2.6当不能保证梁主筋伸入支座内水平段长度0.4lae时，应通知设计单位。折梁转角处梁内侧主筋，应伸入梁主体内，不能直接折阴角。4.2.7钢筋混凝土墙上非连续的小洞口，施工图上未注明做法时，应按下图所示加筋。当a、b300时，原有钢筋不切断，从洞边绕过，不必加筋。4.2.8钢筋混凝土过梁上及抗震的连梁上，预留钢套管或小方洞。当图纸未注明做法时，其位置、洞边加筋的构造要求，按下图
7、施工。4.2.9 主梁内在次梁作用处箍筋应贯通布置，凡未在次梁两侧注明箍筋者，均在次梁两侧各设3组箍筋，箍筋肢数、直径同梁箍筋，间距50mm。次梁吊筋在梁配筋图中表示。4.2.10 主次梁高度相同时，次梁的下部纵向钢筋应置于主梁下部纵筋之上。4.2.11 跨度大于或等于4m时，模板按跨度的0.2起拱；悬臂梁按悬臂长度的0.4起拱，起拱高度不小于20mm。4.2.12 现浇钢筋混凝土板除具体施工图中有特别规定外，现浇钢筋混凝土板的施工应符合以下要求1）板的底部钢筋伸入支座长度应5d，且伸入到支座中心线。2）板的边支座和中间支座板顶标高不同时，负筋在梁或墙内的锚固应满足受拉钢筋最小锚固长度la。3
8、）双向板的底部钢筋，短跨钢筋置于下排，长跨钢筋置于上排。4）当板底与梁底平时，板的下部钢筋伸入梁内须弯折后置于梁的下部纵向钢筋之上。5）板上孔洞按图纸预留，不得后凿。当洞口尺寸300时，洞边钢筋不再另加钢筋，板内钢筋由洞边绕过，不得截断。当洞口尺寸300时，应设洞边加筋，按平面图示的要求施工。当平面图未交代时，按下图施工。加筋的长度方向为单向板受力方向或双向板的两个方向沿跨度通长，并锚入支座5d，且应伸入到支座中心线。单向板非受力方向的洞口加筋长度为洞口宽加两侧各40d，且应放置在受力钢筋之上。 用于单向板 用于双向板6）图中注明的后浇板，当注明配筋时，钢筋不断；未注明配筋时，均双向配f102
9、00置于板底，待设备安装完毕后，再用同强度等级的钢筋混凝土浇筑，板厚同周围或按图中要求。7）板内分布钢筋，除注明者外见下表：楼板厚度100150160220250300350400分布钢筋f8200f8150f10200f10150墙体竖向钢筋接头形式 剪力墙水平筋构造4.3 钢筋接头设置4.3.1本工程结构钢筋连接根据钢筋使用部位和不同规格拟分别采用机械连接和搭接两种连接方式。对于d16粗直径钢筋采用直螺纹连接，该连接方式是2005建设部重点推广应用的10项新技术之一，其连接方式先把钢筋端部切削直螺纹，然后用套筒实行钢筋对接。直螺纹不存在拧紧力矩对接头性能的影响，从而提高了连接的可靠性，也加
10、快了施工速度。钢筋直径d16时采用搭接接头。4.3.2钢筋机械连接接头必须先按规范、规定做机械连接工艺试验，合格后方可进行成批钢筋的机械连接加工。4.3.3 本工程拟选用级以上钢筋机械连接接头，根据钢筋机械连接通用技术规程JGJ107-2003中有关规定，底板、基础梁、框架梁和框架柱等钢筋同一连接区段接头面积百分率50，接头位置可不受限制，但尽可能错开主受力区。后浇带部位的构件钢筋不截断，相邻两个施工区段在后浇带处宜交错布置接头；与临时施工加区相邻处，钢筋接头位置全部甩过后浇带，留置在施工加工区内。不同受力区域的底板受拉钢筋在跨中变直径处采用搭接接头，接头面积百分率为100，搭接长度为1.6l
11、a（最小锚固长度）。1）墙体插筋接头位置:墙体内侧插筋第一个接头位置为底板顶上返不小于1500mm，第二个接头位置为底板上返不小于2500mm。墙体外侧插筋接头位置按图纸留设位置，并保证大直径钢筋长度，即接头向下错开50。2）柱插筋接头位置柱插筋用12米长钢筋和9米钢筋下料，下料长度为楼层高度，底层插筋视现场处理。4.3.4端部钢筋构造：1）墙下端部钢筋：外侧筋拐尺长度为300mm，内侧钢筋拐尺长度为150mm；2）框架柱下端钢筋：伸至底板底，弯钩长6d；框架柱上端钢筋按03G101-1进行封顶；3）基础梁端部钢筋：上铁进梁锚固长度为35d，拐尺长度15d；下铁弯锚至基础梁顶；对于柱两边梁宽不
12、同处钢筋构造，宽出部位的上下第一排筋连通设置，宽出部位的第二排纵筋伸至尽端钢筋内侧，总锚固长度la；4）底板端部钢筋：上铁伸至板尽端后弯钩且35d，弯钩长15d；下铁伸至墙尽端后弯钩锚固长度为1.7（最小锚固长度）。上铁与下铁弯钩错开一个钢筋直径，使其不在同一平面，以保证混凝土浇筑密实。4.3.5柱根加腋构造详见04G101-3P31页。4.3.6基础梁侧面构造筋锚入垂直方向基础梁15d。4.3.7 16（含）以下均采用搭接连接。4.4 钢筋的定位控制垂直构件墙、柱的钢筋采用矩形定位框、水平定位筋、双F型卡等措施保证墙柱主筋间距位置准确。水平构件底板、楼板、梁的主受力钢筋采用弹线定位、钢筋马凳
13、等措施控制位移。4.4.1 基础底板钢筋位置及保护层的控制最下层钢筋在下部垫40mm厚加圆台形砼垫块，上部钢筋采用马凳支撑，马凳做法如图。4.4.2 底板内墙体插筋位置控制墙体插筋底部顺墙长方向加通长压脚筋和一排水平筋。压脚筋与插筋及底板筋绑牢。在墙根处贴底板上筋上皮沿墙长方向绑通长水平固定筋，与插筋及底板上筋绑牢，必要时点焊固定。压脚筋及通长水平固定筋与马凳间加焊12短钢筋连接牢固，间距1.2米。在墙体插筋内侧距底板上皮10cm处加水平梯子筋固定墙筋相对位置。水平梯子筋用1012钢筋制作。墙体暗柱在底板部位上中下各加一道箍筋，上下箍筋与通长水平固定筋、压脚筋焊牢。4.4.3 墙体、柱、梁钢筋
