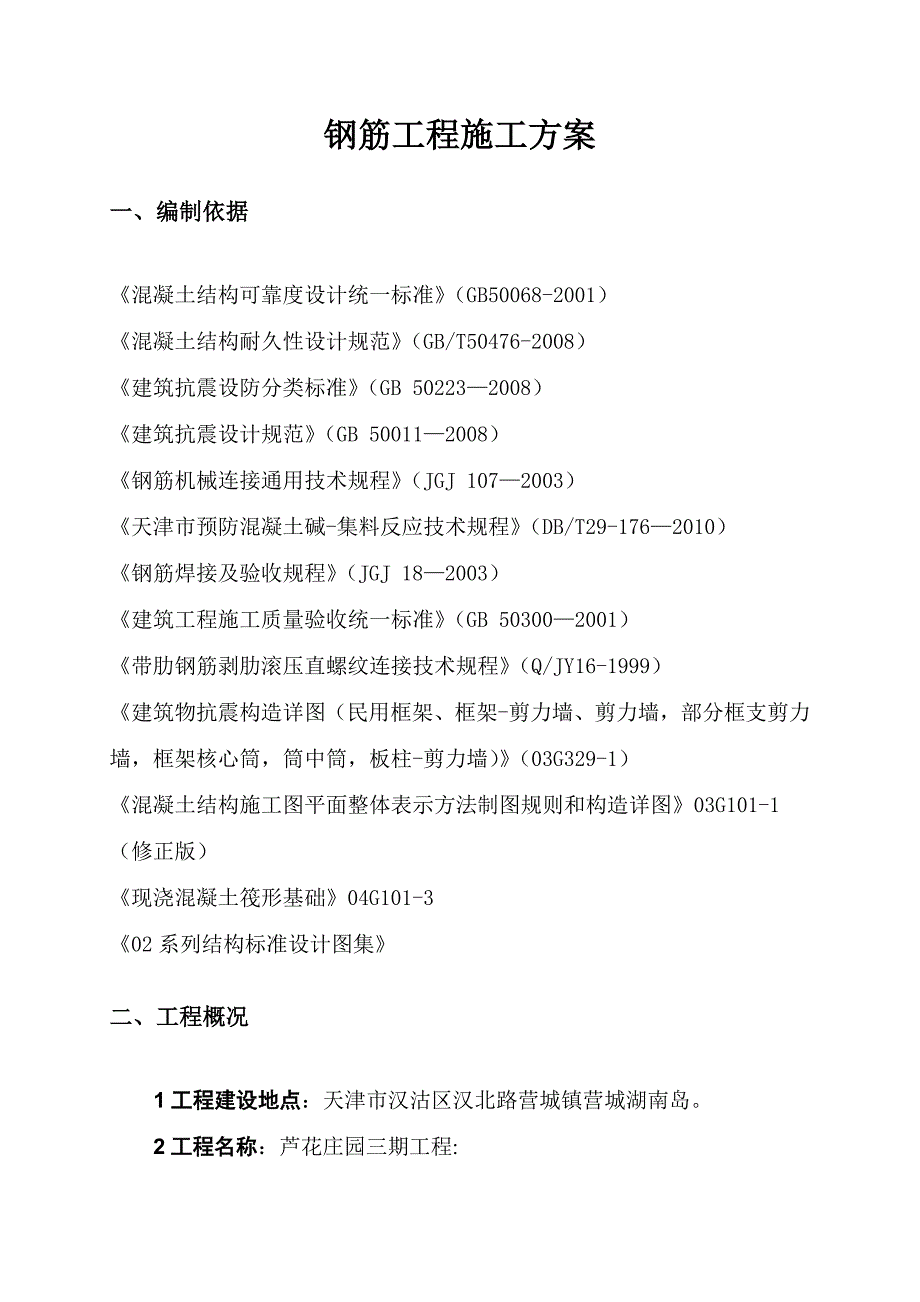

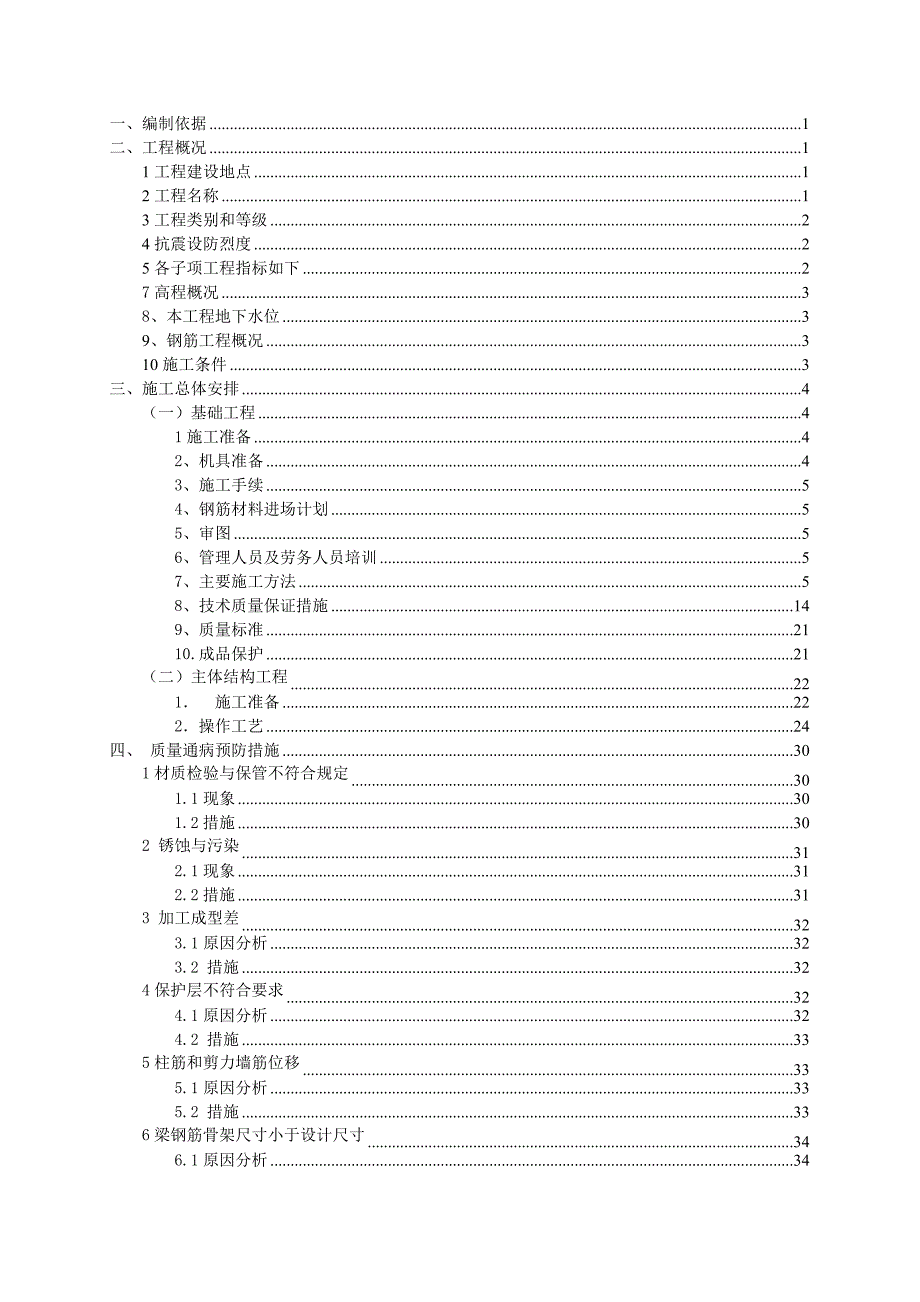

住宅楼钢筋工程施工方案#天津.doc_第1页
第1页 / 共38页

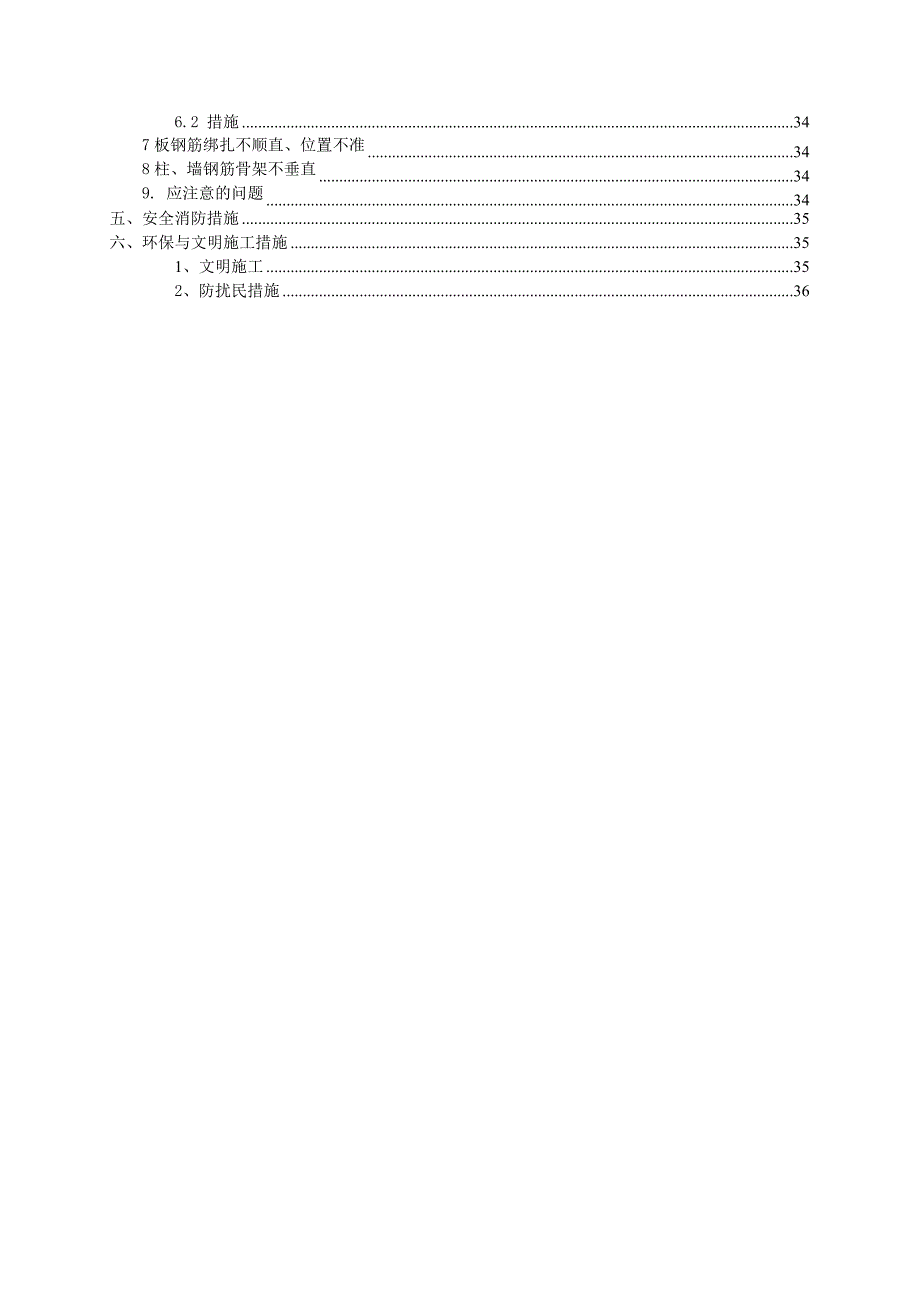

住宅楼钢筋工程施工方案#天津.doc_第2页
第2页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第3页
第3页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第4页
第4页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第5页
第5页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第6页
第6页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第7页
第7页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第8页
第8页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第9页
第9页 / 共38页
住宅楼钢筋工程施工方案#天津.doc_第10页
第10页 / 共38页
亲,该文档总共38页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《住宅楼钢筋工程施工方案#天津.doc》由会员分享,可在线阅读,更多相关《住宅楼钢筋工程施工方案#天津.doc(38页珍藏版)》请在第壹文秘上搜索。

1、一、编制依据1二、工程概况11工程建设地点12工程名称13工程类别和等级24抗震设防烈度25各子项工程指标如下27高程概况38、本工程地下水位39、钢筋工程概况310施工条件3三、施工总体安排4(一)基础工程41施工准备42、机具准备43、施工手续54、钢筋材料进场计划55、审图56、管理人员及劳务人员培训57、主要施工方法58、技术质量保证措施149、质量标准2110.成品保护21(二)主体结构工程221 施工准备222操作工艺24四、 质量通病预防措施301材质检验与保管不符合规定301.1现象301.2措施302 锈蚀与污染312.1现象312.2措施313 加工成型差323.1原因分析

2、323.2 措施324保护层不符合要求324.1原因分析324.2 措施335柱筋和剪力墙筋位移335.1原因分析335.2 措施336梁钢筋骨架尺寸小于设计尺寸346.1原因分析346.2 措施347板钢筋绑扎不顺直、位置不准348柱、墙钢筋骨架不垂直349. 应注意的问题34五、安全消防措施35六、环保与文明施工措施351、文明施工352、防扰民措施36钢筋工程施工方案一、编制依据混凝土结构可靠度设计统一标准(GB50068-2001)混凝土结构耐久性设计规范(GB/T50476-2008)建筑抗震设防分类标准(GB 502232008)建筑抗震设计规范(GB 500112008)钢筋机械

3、连接通用技术规程(JGJ 1072003)天津市预防混凝土碱-集料反应技术规程(DB/T29-1762010)钢筋焊接及验收规程(JGJ 182003)建筑工程施工质量验收统一标准(GB 503002001)带肋钢筋剥肋滚压直螺纹连接技术规程(Q/JY16-1999)建筑物抗震构造详图(民用框架、框架-剪力墙、剪力墙,部分框支剪力墙,框架核心筒,筒中筒,板柱-剪力墙)(03G329-1)混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1(修正版)现浇混凝土筏形基础04G101-302系列结构标准设计图集二、工程概况1工程建设地点:天津市汉沽区汉北路营城镇营城湖南岛。2工程名称:

4、芦花庄园三期工程:(1)多层洋房A1、A2、A3户型:1-1、4、7;1-3、6、8;1-5、9、10;1-2;1-11;(2)双拼洋房S1户型:2-12-12、2-15、2-16、2-19、2-20、2-23、2-24、2-3033、2-36、2-38、2-40、2-42、2-44、2-46;S2户型:2-13、2-14、2-17、2-18、2-21、2-22、2-2529、2-34、2-35、2-37、2-39、2-41、2-43、2-45、2-47、2-48;(3)庭院洋房(B)3-1;3-2;3-3、5、7、9;3-4、6、8、10;33-113-20;3-213-283工程类别和等级

5、:根据民用建筑工程设计等级分类表,设计等级为三级。4抗震设防烈度:8度。5各子项工程指标如下 6、结构概况本工程为芦花庄园三期:(1)多层洋房1-111号楼及地下车库,主楼为剪力墙结构,车库为框架结构(地下一层),主体六层,地下一层,主体结构总高度:18.450m;(2)双拼洋房2-12-48号楼主体二层,剪力墙结构,主体结构总高度为6.9009.400米;(3)庭院洋房3-128号楼主体为框架结构,主体二层,其中3-13-10主体结构总高度:10.996米、3-113-20主体结构总高度:10.521米、3-213-28主体结构总高度:10.610米。7高程概况根据图纸设计说明多层洋房0.0

6、00相当于大沽高程:5.950米;双拼洋房0.000见建筑总平面图;庭院洋房3-13-110.000相当于大沽高程4.650米;3-123-280.000相当于大沽高程4.550米。8、本工程地下水位高于基础底,需采取不间断的降水措施,以减少基础施工期间地下水对基础钢筋的侵蚀作用。9、钢筋工程概况本工程主楼剪力墙等级:二级抗震;框架梁柱抗震等级:二级抗震;主楼以外的纯地下车库框架梁、柱抗震等级:三级10施工条件加工场地布置在现场位置,见总平面图(图略),相关二级电箱布置到加工现场,见临电布置图(图略)三、施工总体安排(一)基础工程1施工准备:基础部分多层洋房已施工完毕。根据平面控制网,在施工操

7、作面上放出轴线和基础梁,承台、承台梁位置线:承台梁上层钢筋绑扎完成后,工地测量人员必须组织测放框架梁绑扎、框架柱插筋位置线(每跨至少两点用红油漆标注)。顶板混凝土浇筑完成,支设竖向模板前,在板上放出该层平面控制轴线,待竖向钢筋绑扎完成后,在每层竖向钢筋上部标出标高控制点。2、机具准备2.1剥肋滚压直螺纹机械连接机具:钢筋剥肋滚压直螺纹机钢筋施工时,应保证两台剥肋滚压直螺纹机,其技术参数见下表设备型号GHG50型GHG40型滚丝头型号50型40型可加工钢筋范围25-5010-40整机质量(kg)6005902.2限位挡铁:对钢筋的夹持位置进行限位,型号划分与钢筋规格相同。2.3螺纹环规:用于检验

8、钢筋丝头的专用量具。2.4力矩板手:力矩扳手的精度为5%2.5铺助砂轮切割机,用于钢筋端面平头。3、施工手续现场所有钢筋工应具备职业技能岗位证书,电气焊工必须具备特种作业人员操作证书(在有效期内)。4、钢筋材料进场计划钢筋进场计划随工程进度。5、审图:施工前认真查阅图纸(包括建筑图对应情况),方案相关质量规范做到图纸上问题提前与设计联系解决配筋及施工中重点突击。6、管理人员及劳务人员培训项目技术部按规定对项目相关部门及分包进行方案措施交底(包括书面和口头)每日早上6:30利用简短时间由分包管理层向钢筋操作层进行方案,措施交底,内容包括书面和口头,并由项目技术部和质量部参加。7、主要施工方法:7

9、.1、原材料采购与供应:钢筋优先采用国家大型钢厂的热轧低碳级、级、级钢筋,严格执行ISO9001:2000质量标准和相关程序文件,剥肋滚压直螺纹接头所用的边接套筒,采用优质碳素结构钢。7.1.1、配筋及相关要求所有钢筋级别直径见下表:部位类型主筋(mm)箍筋(mm)有梁筏板基础梁三级22三级20二级20三级18三级16三级8筏板三级12三级10二级10三级8二级8一级8地下室柱三级22三级20三级18三级16二级16一级8墙三级18三级16三级14三级12三级8梁二级20二级18二级16二级12一级8三级20三级16三级12一级12板三级10二级10三级8二级8地上部分暗柱三级18三级16三级

10、14三级12墙梁三级22三级20三级18三级16三级14三级12三级10一级10一级8板三级10三级8一级8一级67.1.2纵向受力钢筋混凝土保护层见下表环境类别纵向受力钢筋混凝土保护层厚度(mm)备注板,墙梁柱有防水要求的迎水面纵筋保护层取40mm;梁、柱箍筋及构造钢筋保护层厚度不应小于15mm。C25C45C25C45C25C45一152530 二a203030b253535三304040注:墙、板分布钢筋保护层厚度不小于纵向受力钢筋保护层厚度减10mm,且不小于10mm。7.1.3钢筋锚固与搭接:见说通-01“十、2”。7.1.4受力钢筋接头面积允许百分率见下表序号接头形式接头面积允许百

11、分率(%)受拉区受压区1搭接接头25502机械连接50不受限制7.2、钢筋套筒加工7.2.1、钢筋加工:钢筋加工的形状、尺寸必须符合图纸要求。7.2.2钢筋调直采用调直机调直,切断必须按尺寸切断准确,调好限位器准确无误才能大批加工。7.2.3钢筋弯曲成型:钢筋的变钩和弯折级钢筋未端做180弯钩,其弯弧内直径2.5d(d为钢筋直径),平直部分为3d,级、级钢筋末端需做90或135弯折时,级钢筋的弯曲直径为4d,级钢筋弯曲直径为5d。箍筋末端的弯钩级钢筋的弯钩曲直径等于受力钢筋直径或箍筋直径的2.5倍,弯钩平直部分的长度为箍筋直径的10倍,弯钩形式为45或135。7.3对套筒加工的要求7.3.1剥

12、肋滚压直螺纹连接:套筒:剥肋滚压直螺纹、接头所用的连接套筒采用优质碳素结构钢。接头的连接套筒采用标准型套筒。套筒的承载力及储备系数应符合下列要求:fslyk1.10fykAs屈服强度储备系数fslykAsl/fykAs1.10fsltk1.10ftkAs抗拉强度储备系数fsltkAsl/ftkAs1.10式中:fslyk套筒屈服强度标准值fsltk套筒抗拉强度标准值 ftk钢筋屈服强度标准值 Asl套筒的横截面积 As钢筋的横截面积级钢筋套筒强度计算表套筒规格套筒外径螺纹直径套筒截面积套筒屈服强度套筒屈服力钢筋截面积钢盘屈服强度屈服储备系数套筒抗拉强度套筒抗拉力钢筋抗拉强度抗拉储备系数代码As

13、lfslykAsfykfsltkftk284428.6878.1355311.73615.83351.51600526.94901.75253925.6679.9355241.35490.93351.47600407.94901.7223322.5457.7355162.48380.13551.28600274.64901.47203120.5424.7355150.77314.23351.43600254.84901.66注:表中长度单位:mm;面积单位:mm2;力单位:kN;强度单位:MPa。 经验算表中所有屈服强度、抗拉强度储备系数均1.10强度验算符合要求。套筒及钢筋丝头设计见下表钢筋规格套筒长度螺距螺纹直径丝头长度20602.520.30.3标准型套筒长度的1/2+2P(P为螺距)22652.522.30.32570

展开阅读全文
相关资源
