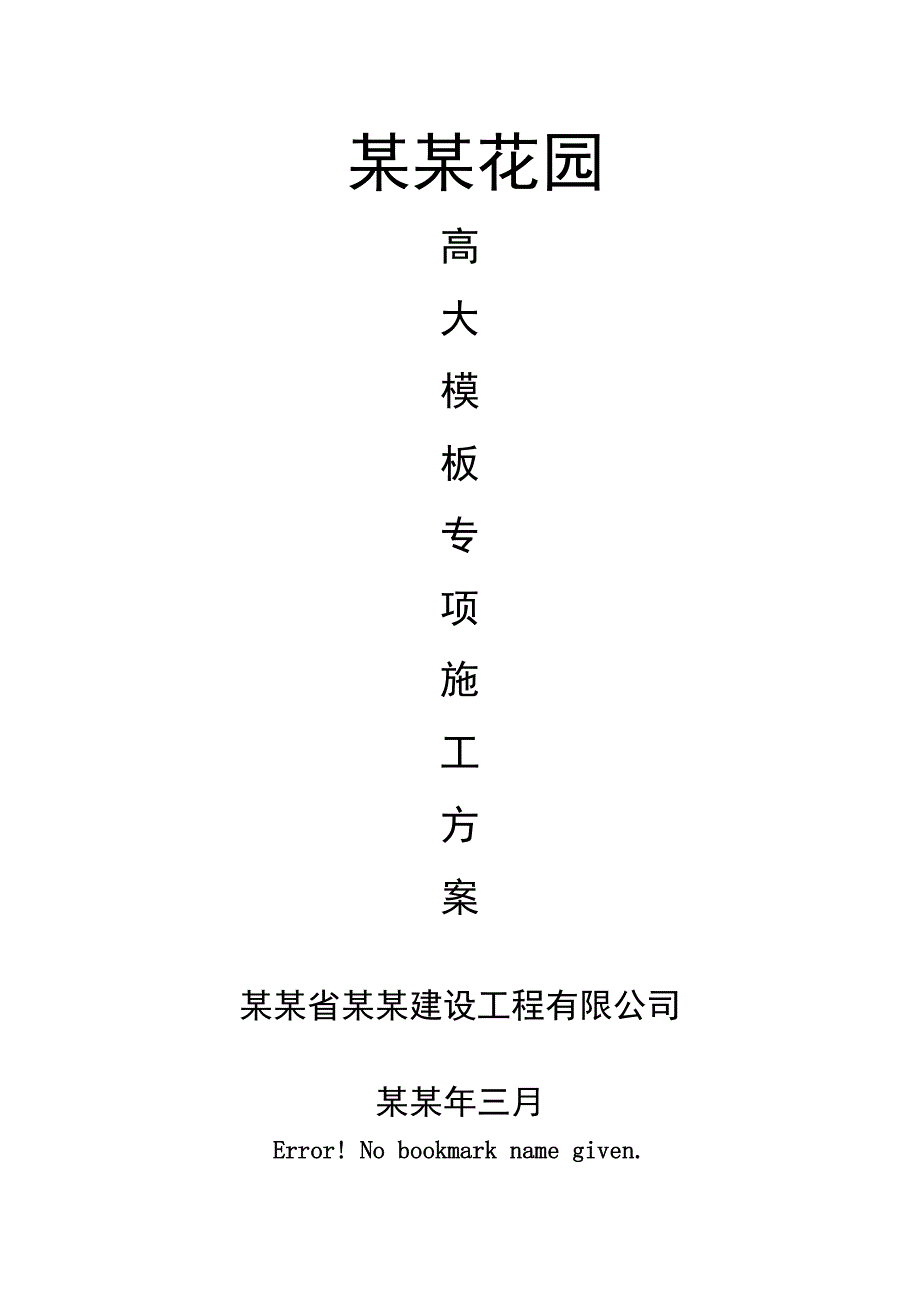

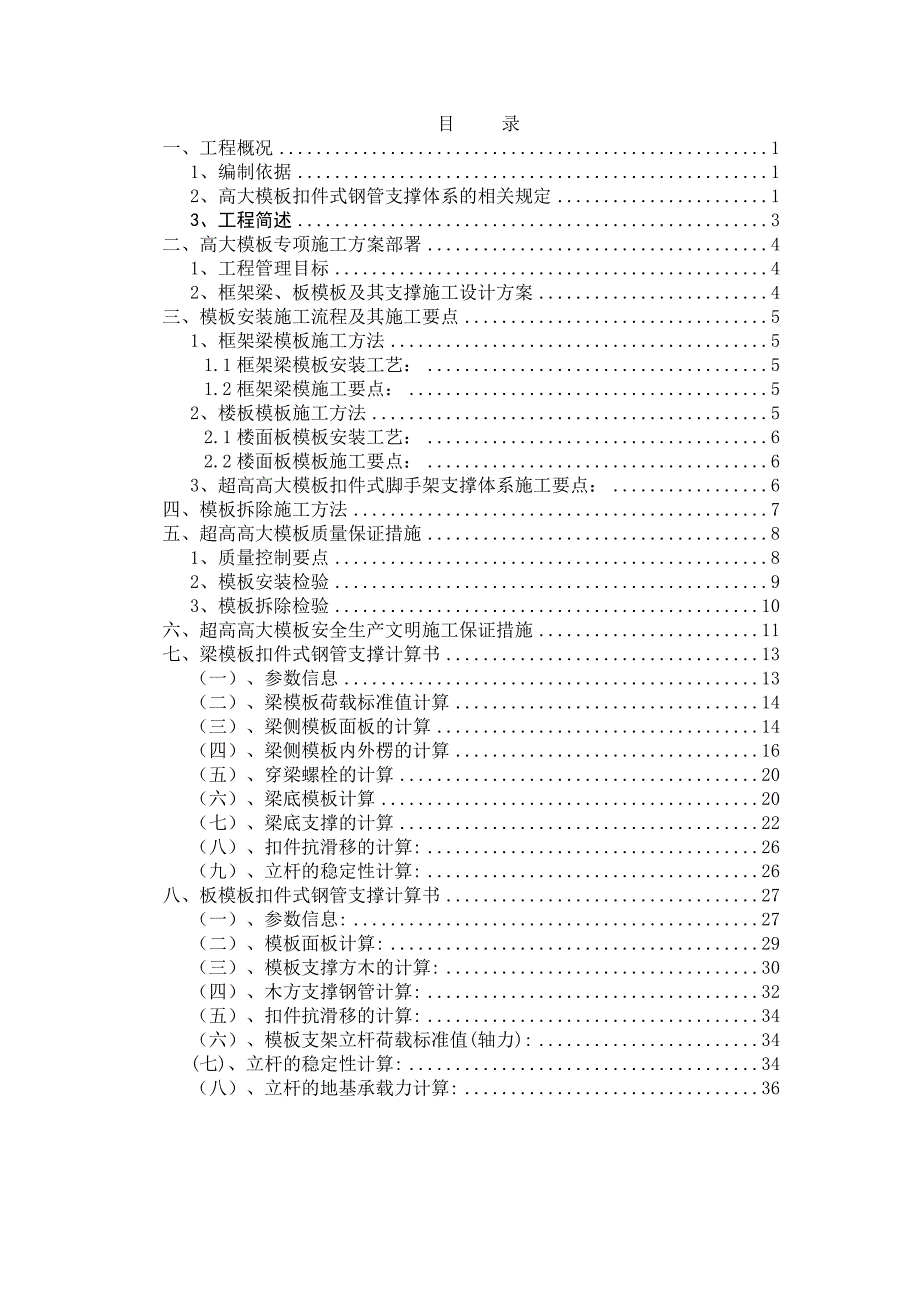

1、 某某花园高大模板专项施工方案某某省某某建设工程有限公司某某年三月Error! No bookmark name given.目 录一、工程概况11、编制依据12、高大模板扣件式钢管支撑体系的相关规定13、工程简述3二、高大模板专项施工方案部署41、工程管理目标42、框架梁、板模板及其支撑施工设计方案4三、模板安装施工流程及其施工要点51、框架梁模板施工方法51.1框架梁模板安装工艺：51.2框架梁模施工要点：52、楼板模板施工方法52.1楼面板模板安装工艺：62.2楼面板模板施工要点：63、超高高大模板扣件式脚手架支撑体系施工要点：6四、模板拆除施工方法7五、超高高大模板质量保证措施81、质
2、量控制要点82、模板安装检验93、模板拆除检验10六、超高高大模板安全生产文明施工保证措施11七、梁模板扣件式钢管支撑计算书13（一）、参数信息13（二）、梁模板荷载标准值计算14（三）、梁侧模板面板的计算14（四）、梁侧模板内外楞的计算16（五）、穿梁螺栓的计算20（六）、梁底模板计算20（七）、梁底支撑的计算22（八）、扣件抗滑移的计算:26（九）、立杆的稳定性计算:26八、板模板扣件式钢管支撑计算书27（一）、参数信息:27（二）、模板面板计算:29（三）、模板支撑方木的计算:30（四）、木方支撑钢管计算:32（五）、扣件抗滑移的计算:34（六）、模板支架立杆荷载标准值(轴力):34(七

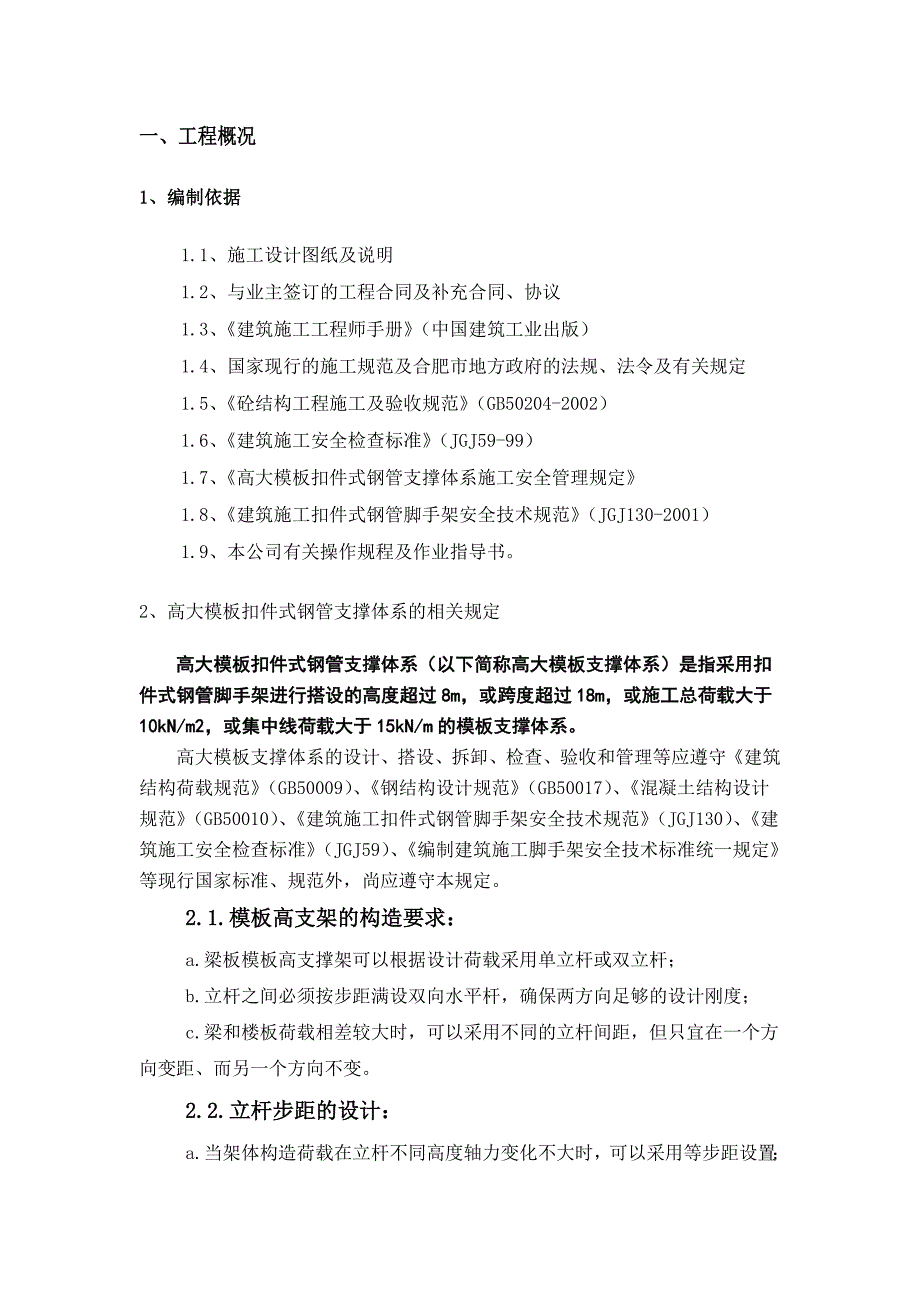

3、)、立杆的稳定性计算:34（八）、立杆的地基承载力计算:36一、工程概况1、编制依据1.1、施工设计图纸及说明1.2、与业主签订的工程合同及补充合同、协议1.3、建筑施工工程师手册（中国建筑工业出版）1.4、国家现行的施工规范及合肥市地方政府的法规、法令及有关规定1.5、砼结构工程施工及验收规范（GB50204-2002）1.6、建筑施工安全检查标准（JGJ59-99）1.7、高大模板扣件式钢管支撑体系施工安全管理规定1.8、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）1.9、本公司有关操作规程及作业指导书。2、高大模板扣件式钢管支撑体系的相关规定高大模板扣件式钢管支撑体系（
4、以下简称高大模板支撑体系）是指采用扣件式钢管脚手架进行搭设的高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支撑体系。高大模板支撑体系的设计、搭设、拆卸、检查、验收和管理等应遵守建筑结构荷载规范（GB50009）、钢结构设计规范（GB50017）、混凝土结构设计规范（GB50010）、建筑施工扣件式钢管脚手架安全技术规范（JGJ130）、建筑施工安全检查标准（JGJ59）、编制建筑施工脚手架安全技术标准统一规定等现行国家标准、规范外，尚应遵守本规定。2.1.模板高支架的构造要求：a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；b.立杆之
5、间必须按步距满设双向水平杆，确保两方向足够的设计刚度；c.梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。2.2.立杆步距的设计：a.当架体构造荷载在立杆不同高度轴力变化不大时，可以采用等步距设置；b.当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置，但变化不要过多；c.高支撑架步距以0.9-1.5m为宜，不宜超过1.5m。2.3.整体性构造层的设计：a.当支撑架高度20m或横向高宽比6时，需要设置整体性单或双水平加强层；b.单水平加强层可以每4-6米沿水平结构层设置水平斜杆或剪刀撑，且须与立杆连接，设置 斜杆层数要大于水平框
6、格总数的1/3；c.双水平加强层在支撑架的顶部和中部每隔10-15m设置，四周和中部每10-15m设竖向斜杆，使其具有较大刚度和变形约束的空间结构层；d.在任何情况下，高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。2.4.剪刀撑的设计：a.沿支架四周外立面应满足立面满设剪刀撑；b.中部可根据需要并依构架框格的大小，每隔10-15m设置。2.5.顶部支撑点的设计：a.最好在立杆顶部设置支托板，其距离支架顶层横杆的高度不宜大于400mm；b.顶部支撑点位于顶层横杆时，应靠近立杆，且不宜大于200mm；c.支撑横杆与立杆的连接扣件应进行抗滑验算，当设计荷载N12kN时，可用双扣件；大于12
7、kN时应用顶托方式。2.6.支撑架搭设的要求：a.严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；b.确保立杆的垂直偏差和横杆的水平偏差小于扣件架规范的要求；c.确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；d.地基支座的设计要满足承载力的要求。按高大模板扣件式钢管支撑体系施工安全管理规定要求，专门编制本专项超高模板施工方案报公司评审，通过公司评审后提交专家组论证审查；按专家组论证意见修编并经公司技术负责人、项目总监签字审批后方可实施。3、工程简述本工程位于合肥市郎溪路，距长江东路200m。由110
8、#住宅楼（层数2432F）、综合服务楼（2F）以及地下室车库组成，总建筑面积。本工程建设单位为某某金辉集团安徽房地产有限公司，监理单位为安徽省南巽建设项目管理投资有限公司，勘察单位为合肥市勘察有限责任公司，设计单位为安徽安德建筑设计有限公司，施工单位为某某省某某建设工程有限公司。其中综合服务楼建筑面积为1037,地下一层，地上二层；框架结构；最高层高5.4米，其中轴交轴一层正门大厅处是两层高的空间，即层高达到9.6米，符合搭设高度超过8米，属于高大模板扣件式钢管支撑体系。但最大跨度8.4米，未达到18米；最大梁为WKL1(2)=250750），最厚板厚120，未大于施工总荷载10kN/，或集中
9、线荷载大于15kN/m。立杆支撑在地下室顶板上，板厚120。商业楼建筑面积为1236.91m2,地上二层；框架结构；最高层高5.4米，其中轴交轴一层物管用房大厅是两层高的空间，即层高达到10.8米和12.65米，符合搭设高度超过8米，属于高大模板扣件式钢管支撑体系。但最大跨度8.4米，未达到18米；最大梁为L4(1)=250900），最厚板厚120，未大于施工总荷载10kN/m2，或集中线荷载大于15kN/m。支撑立杆在回填土上。高大模板支撑体系搭设高度8m跨度18m施工总荷载10kN/m2集中线荷载15kN/m综合服务楼9.6m12.1m/商业12.65m8.4m/地下室车库/110#商品楼
10、/二、高大模板专项施工方案部署1、工程管理目标1.1质量目标：要求分部分项工程均应达到合格质量要求。1.2安全目标：1.2.1杜绝伤亡事故、重伤事故、火灾事故。1.2.2因工轻伤率控制在1以内。重大设备事故经济损失控制在7000元以内。1.2.3一般隐患按工作计划整改率达95以上，重大隐患整改率100。1.2.4工人进场岗位安全教育面达100。1.2.5对工人进行针对性的安全技术交底达100。1.2.6使用安全防护用品合格率及到位率达100。1.2.7创安全合格班组率达90以上。1.2.8争创合肥市双示范工地。2、框架梁、板模板及其支撑施工设计方案梁侧模次龙骨为4080mm方木，主龙骨采用48
11、3.0mm短钢管；底模次龙骨选用4080mm方木，主龙骨采用为483.0mm短钢管；支撑系统采用扣件式钢管脚手架,立杆间距900500，水平杆间距1500。楼面梁板模板采用15mm厚覆膜多层板，次龙骨4080mm方木竖放，主龙骨为483.0mm钢管。采用落地式满堂扣件式钢管模板支撑体系。模板主要使用材料序号物资名称规格单位数量1.胶合板159151830M2100002.松木骨料4080M3903.钢 管483.0mm吨1404.顶托个80005.底托个80006.对拉止水螺栓M12个30007.对拉螺栓M12个4000混凝土输送浇筑采用汽车泵输送商品混凝土，机械振捣。三、模板安装施工流程及其
12、施工要点1、框架梁模板施工方法框架梁模板面板为15mm厚覆膜多层板,侧模次龙骨为4080mm方木，主龙骨采用48短钢管；底模次龙骨为4080mm方木，主龙骨为48短钢管；底模支撑采用扣件式钢管脚手架，立杆间距900500mm。1.1框架梁模板安装工艺：弹出梁轴线及水平控制线搭设梁底模板支架支梁底模起拱调整底模支架安装顶模筋梁侧模安装安装侧向支撑检查模板上口尺寸1.2框架梁模施工要点：（1）侧模：面板采用15mm厚覆膜多层板；内龙骨采用4080mm方木横放，间距300500mm；主龙骨采用48的短钢管。（2）底模：面板采用15mm厚覆膜多层板；次龙骨采用4080mm方木，间距同梁宽，沿梁长方向通
13、长布置；主龙骨采用48，间距500mm。（3）支撑：梁侧模支撑利用梁边支撑顶板的满堂红脚手架立杆，梁底模支撑采用48扣件式钢管脚手架，脚手架间距900mm*500mm，扫地杆距地200；以上步距均按1500设置。梁支撑体系与板支撑体系连成整体，确保整体稳定性。2、楼板模板施工方法楼板模板采用15mm厚覆膜多层板，次龙骨4080mm方木竖放,间距250mm。主龙骨、支撑体系及立杆间距选择见下表，水平杆间距1500mm，每根脚手杆底端垫短方木或100100mm多层板片。2.1楼面板模板安装工艺：弹出梁轴线及水平控制线并复核搭设顶板模板支架布置顶板主次龙骨铺钉覆膜多层板面板调整可调托高度、板面找平2
