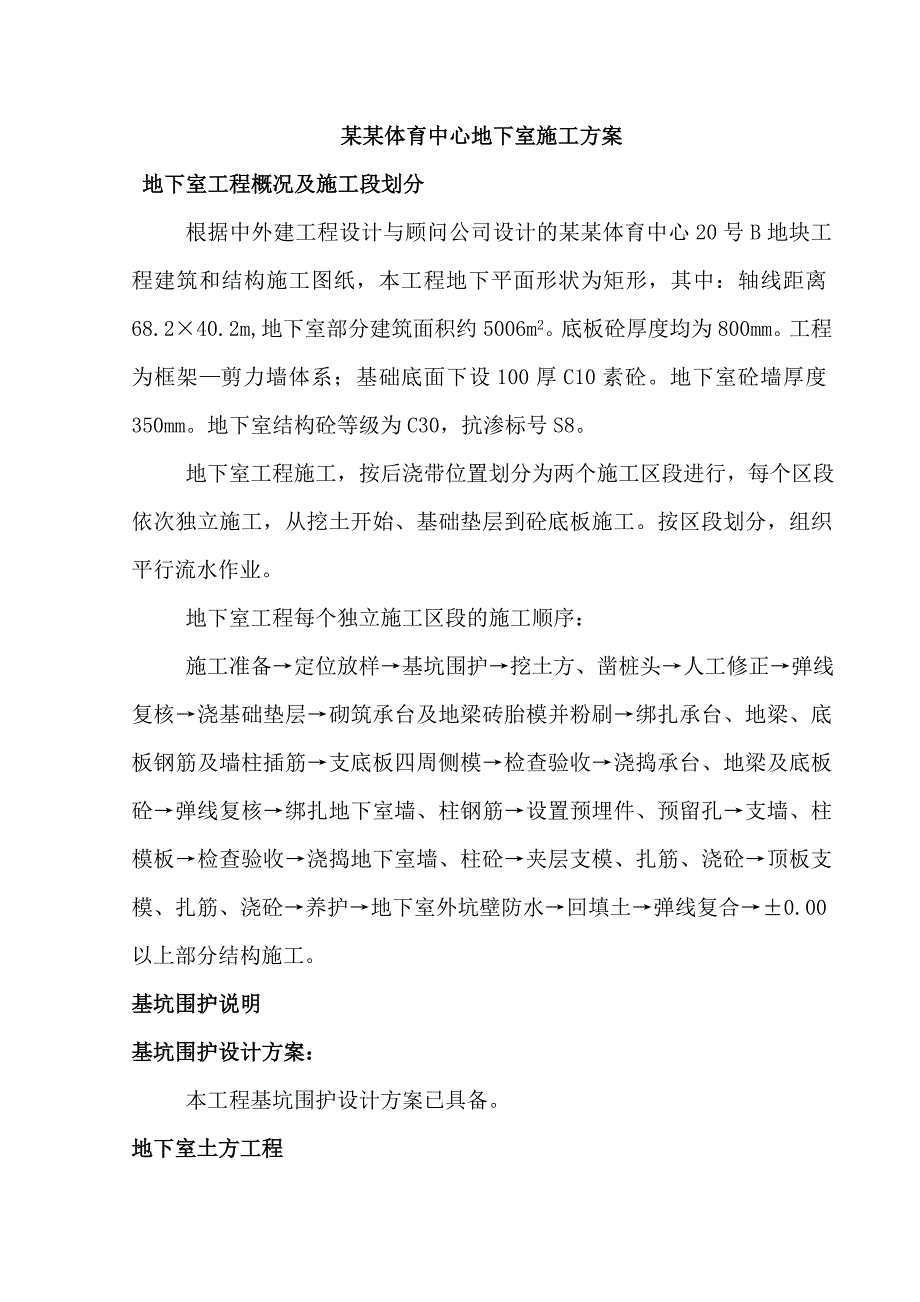

1、某某体育中心地下室施工方案 地下室工程概况及施工段划分 根据中外建工程设计与顾问公司设计的某某体育中心20号B地块工程建筑和结构施工图纸，本工程地下平面形状为矩形，其中：轴线距离68.240.2m,地下室部分建筑面积约5006m2。底板砼厚度均为800mm。工程为框架剪力墙体系；基础底面下设100厚C10素砼。地下室砼墙厚度350mm。地下室结构砼等级为C30，抗渗标号S8。 地下室工程施工，按后浇带位置划分为两个施工区段进行，每个区段依次独立施工，从挖土开始、基础垫层到砼底板施工。按区段划分，组织平行流水作业。 地下室工程每个独立施工区段的施工顺序： 施工准备定位放样基坑围护挖土方、凿桩头人

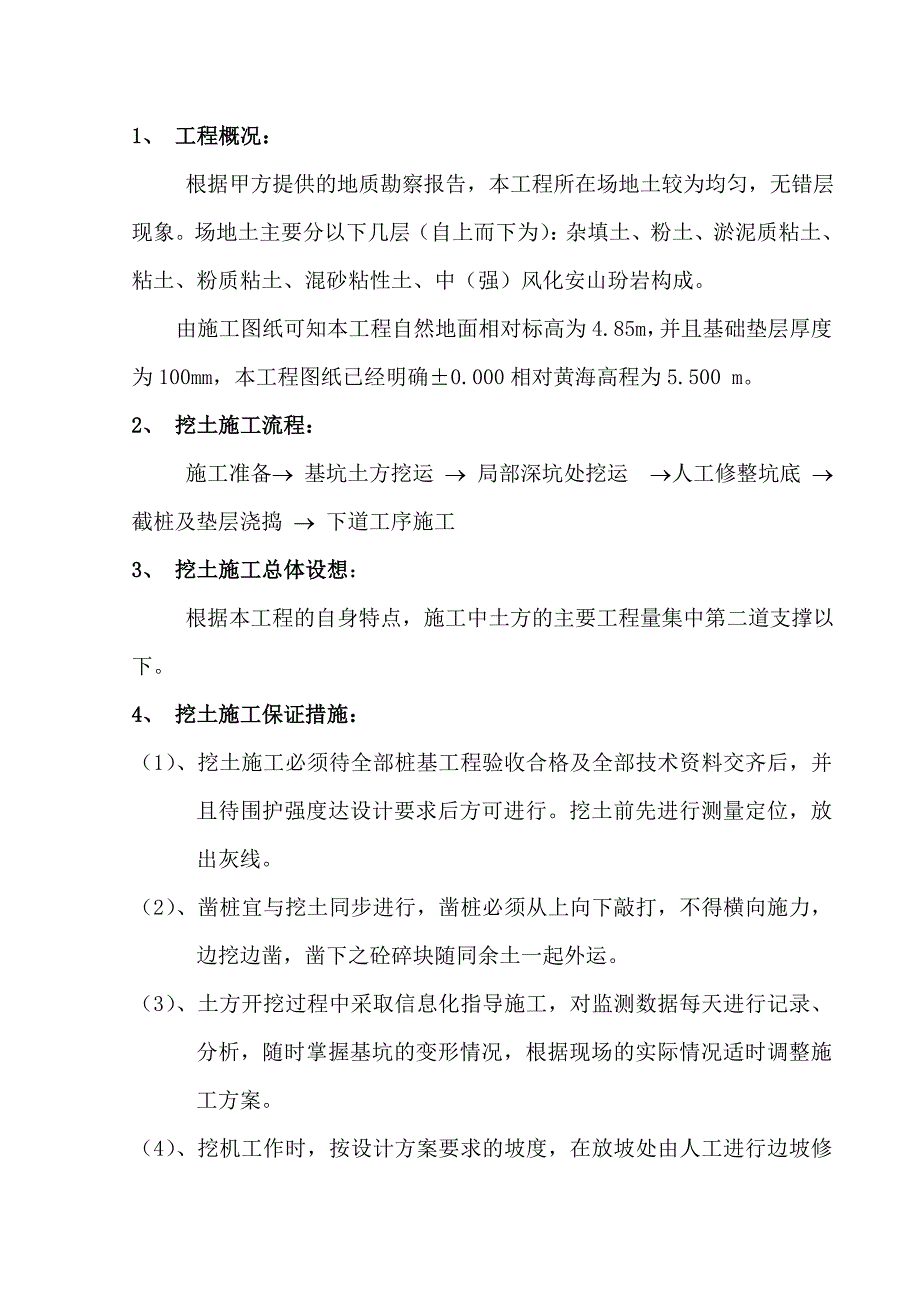

2、工修正弹线复核浇基础垫层砌筑承台及地梁砖胎模并粉刷绑扎承台、地梁、底板钢筋及墙柱插筋支底板四周侧模检查验收浇捣承台、地梁及底板砼弹线复核绑扎地下室墙、柱钢筋设置预埋件、预留孔支墙、柱模板检查验收浇捣地下室墙、柱砼夹层支模、扎筋、浇砼顶板支模、扎筋、浇砼养护地下室外坑壁防水回填土弹线复合0.00以上部分结构施工。基坑围护说明基坑围护设计方案： 本工程基坑围护设计方案已具备。地下室土方工程1、 工程概况： 根据甲方提供的地质勘察报告，本工程所在场地土较为均匀，无错层现象。场地土主要分以下几层（自上而下为）：杂填土、粉土、淤泥质粘土、粘土、粉质粘土、混砂粘性土、中（强）风化安山玢岩构成。由施工图纸可
3、知本工程自然地面相对标高为4.85m，并且基础垫层厚度为100mm，本工程图纸已经明确0.000相对黄海高程为5.500 m。2、 挖土施工流程： 施工准备 基坑土方挖运 局部深坑处挖运 人工修整坑底 截桩及垫层浇捣 下道工序施工3、 挖土施工总体设想： 根据本工程的自身特点，施工中土方的主要工程量集中第二道支撑以下。4、 挖土施工保证措施：（1）、挖土施工必须待全部桩基工程验收合格及全部技术资料交齐后，并且待围护强度达设计要求后方可进行。挖土前先进行测量定位，放出灰线。（2）、凿桩宜与挖土同步进行，凿桩必须从上向下敲打，不得横向施力，边挖边凿，凿下之砼碎块随同余土一起外运。（3）、土方开挖过

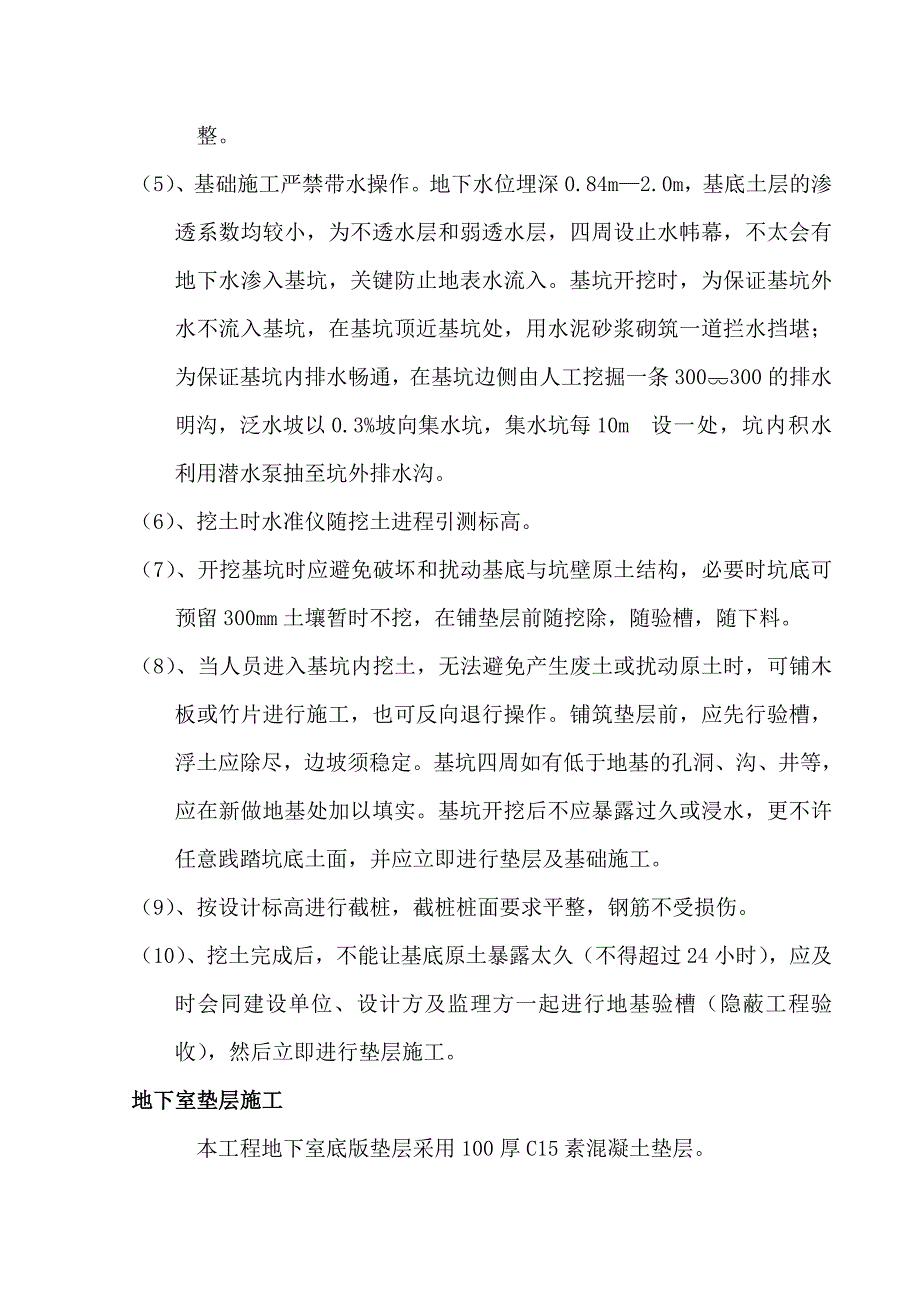

4、程中采取信息化指导施工，对监测数据每天进行记录、分析，随时掌握基坑的变形情况，根据现场的实际情况适时调整施工方案。（4）、挖机工作时，按设计方案要求的坡度，在放坡处由人工进行边坡修整。（5）、基础施工严禁带水操作。地下水位埋深0.84m2.0m，基底土层的渗透系数均较小，为不透水层和弱透水层，四周设止水帏幕，不太会有地下水渗入基坑，关键防止地表水流入。基坑开挖时，为保证基坑外水不流入基坑，在基坑顶近基坑处，用水泥砂浆砌筑一道拦水挡堪；为保证基坑内排水畅通，在基坑边侧由人工挖掘一条3003300的排水明沟，泛水坡以0.3%坡向集水坑，集水坑每10m设一处，坑内积水利用潜水泵抽至坑外排水沟。（6）
5、、挖土时水准仪随挖土进程引测标高。（7）、开挖基坑时应避免破坏和扰动基底与坑壁原土结构，必要时坑底可预留300mm土壤暂时不挖，在铺垫层前随挖除，随验槽，随下料。（8）、当人员进入基坑内挖土，无法避免产生废土或扰动原土时，可铺木板或竹片进行施工，也可反向退行操作。铺筑垫层前，应先行验槽，浮土应除尽，边坡须稳定。基坑四周如有低于地基的孔洞、沟、井等，应在新做地基处加以填实。基坑开挖后不应暴露过久或浸水，更不许任意践踏坑底土面，并应立即进行垫层及基础施工。（9）、按设计标高进行截桩，截桩桩面要求平整，钢筋不受损伤。（10）、挖土完成后，不能让基底原土暴露太久（不得超过24小时），应及时会同建设单位
6、、设计方及监理方一起进行地基验槽（隐蔽工程验收），然后立即进行垫层施工。地下室垫层施工 本工程地下室底版垫层采用100厚C15素混凝土垫层。（1）、 在地下室施工期间，做好排水措施，使基坑保持无积水状态。（2）、 在人工清土至设计标高后，用水准仪测量，在桩身上作出凿桩记号，桩头的凿截工作紧跟而上，密切配合施工。（3）、浇垫层前，将基槽内浮土清除，每4m2设一标高临时控制点，以控制垫层的标高。（4）、混凝土垫层采用平板振动机进行捣实。（5）、垫层施工后及时砌筑承台等砖胎模。地下室钢筋工程 各钢筋班应分管理组与制作组进行翻样。地下室的钢筋堆场在北侧施工场地上，采用坑外加工制作，塔吊运入坑内绑扎，绑
7、扎应由深到浅，由复杂到简单的顺序安排操作，先承台钢筋，再扎地梁钢筋，最后绑扎底板钢筋，底板钢筋完工后，立即绑扎墙、柱插筋，支底板侧模后方可进行底板、承台、基础梁砼浇筑。钢筋进场需具有质保书，进场后及时抽样做力学性能试验，合格后方可用于本工程。大于F16的竖向钢筋（柱或暗柱）接头，均采用电渣压力焊技术，既保证质量，又节约钢筋用量。钢筋焊接接头必须按规定取样送试验室做拉伸试验。墙、柱插筋与板面水平筋相交处，用电焊把插筋、箍筋与板筋焊牢。为防止剪力墙钢筋位移，墙体筋在20cm处用电焊将水平筋与垂直筋焊牢。S筋按设计要求连接并成梅花形布置。墙板钢筋的保护层用预埋18#镀锌铁丝的砂浆块定位，按适当间距帮
8、在两侧网片的钢筋交叉点上。底板钢筋在垫层上划线定位，划线从承台边50mm处开始，然后按线布筋。底板面层钢筋用与主筋规格相同的钢筋制成撑铁架起，底板钢筋采用18#镀锌铁丝绑扎，垫块采用水泥砂浆垫块。承台上下两道钢筋间设置支架和支撑，对于高度不小于800的承台，用角铁焊成支架，来支承上皮钢筋的重量，以控制钢筋的标高并传递上部操作产生的施工荷载。支架立柱下端焊在钻孔桩的锚筋上，上端焊上一段插座管，插入F48钢管脚手，用模楞儿满铺脚手板组成浇筑砼用的操作平台。地下室模板工程 本工程砼工作量大，相应一次投入周转材料量大，根据本工程特点，宜采用多元模板体系。地下室柱及梁底模板均采用组合钢模支模，48钢管支
9、撑的承重体系。承重架立杆间距在1.0-1.2M之间，上下设两道以上牵杆，纵向组成“井”字型。0.000楼面板底、剪力墙模板采用1.8CM厚的九夹板铺设，板下铺设60mm80mm断面的方木，间距为40CM左右。九夹板质轻、面大、易锯成形，周转次数多和使用效果良好等特点，应予采用。九夹板板缝用胶带纸粘封。外墙板先支内侧模板，内墙跟随外墙内侧模板。墙板钢筋绑扎完工后进行钢筋验收，验收合格后才能支模。在支撑内模板前，应按墙身厚度在墙底部10CM高范围内把长度等于墙身厚度的短头钢筋用电焊焊牢在墙板的水平纵筋上，间距为1.0M，以确保墙身成形厚度符合设计要求。支好外墙内侧模板后，再支另一侧模板。内外墙模板
10、除两侧用牢固的钢管支撑外，还用F12对接螺杆（工具式对接伞形销螺杆）6003600拉结，以防炸模（外墙板的对拉螺杆设置止水片），竖杆采用方木围檩，方木外侧横档采用F48钢管，间距1000mm。外侧竖杆用2F48钢管与对接螺杆固定。 模板安装应与钢筋绑扎，水、电、设备及人防等其他工种密切配合。对预埋管、预埋件必须做到数量、位置正确，固定牢固。模板拆除前要对砼强度做出正确判断或鉴定，必须在达到规定的强度后方可拆模。根据工程实际情况及施工角度考虑，地下室模板配足一层剪力墙模板，及梁、柱模板和钢管支架。按施工区段划分，可重复周转使用。地下室砼工程 地下室工程砼均采用商品砼，在选用商品砼时，应认真谨慎，
11、选择具有高信誉、质量稳定的厂家供货。提供详细级配和产品质保书，现场按规范制作足够数量的砼强度试块及抗渗试件。在砼浇捣过程中，应做好下列工作。7.8.1. 泵送管布置合理、紧凑、覆盖率高，最好设置三只管口，配备三台砼泵同时作业，自远而近边浇边拆管道。 砼泵（泵车）能否顺利泵送，在很大程度上取决于其在平面上的合理布置与施工现场道路的畅通。泵车位置应尽量靠近基坑。泵车的受料方向周围应有能够同时停放两台搅拌运输车的场地，这样就可轮流向泵或泵车供料，使调换供料时不至于停歇。7.8.2. 砼量计算准确，砼进场验收，确保砼不致浪费。7.8.3. 配备足够的砼运输车，选择合理路线，使砼连续浇捣。7.8.4.
12、砼底板及外墙板除设计规定墙板的水平施工缝外，不得再留设施工缝，必须连续分层浇捣密实，并实行三班制工作。7.8.5. 大体积板砼：承台高度700mm2000mm，底板厚度900mm和600mm，为了防止在水泥熟化过程中，产生的水化热如不及时散发，可能会产生温度裂缝，影响基础工程质量，必须采取下述技术措施：（1）、 按“内散外蓄”原则，在承台大体积砼中设置一定数量的散热孔（内散）。散热孔的布置及深度、埋设方式及测温方案的制定，需待开工前根据具体施工季节、时间及气候环境再行研究确定。（2）、对大体积砼进行测温工作。及时掌握大体积砼的内外温差，当内外温差25，应在砼表面采取保温措施（外蓄）。（3）、应
13、用水化热低的矿渣硅酸盐水泥。（4）、掺入0.25%（水泥用量）的木钙减水剂，降低水化热，增加可泵性。 （5）、掺入适量粉煤灰（作用同d点）。（6）、做好粗细骨料的级配。（7）、按施工季节，在浇捣后的砼表面覆盖一层塑料膜或草包，加以保温养护。7.8.6. 砼的浇筑和振捣： 对于本工程基础较厚部分，砼浇捣采用多斜面分层循序推进，一次到顶这种自然流淌形成斜坡的砼浇捣方法，能较好地适应泵送工艺。 砼的振捣也要适应斜面分层浇捣工艺，在每个斜面层的上、下部各布置一道振动器。上面的一道振动器布置在砼卸料处，保证上部砼的捣实。下面一道振动器布置在近坡脚处，确保下部砼密实。随着砼浇捣的向前推进，振动器相应跟上。
14、 当砼大坡面的坡脚接近顶端模板时，应改变砼浇捣方向，即从顶端往回，与原斜坡相交成一个低谷集水坑，同时有意识地加强两侧模板处的砼浇捣力度，这样集水坑逐步在中间缩成小水潭，用软轴泵及时排除积水。采用这种方法基本上能排除最后阶段的所有泌水。基础砼（尤其用泵送砼）的表面水泥浆较厚，在浇捣后要进行处理。一般先初步按设计标高用长刮尺刮平，然后在初凝前用滚筒来回碾压数遍，再用木蟹打磨压实，以闭合收水裂缝。视气温，经12小时左右再用草袋覆盖充分浇水湿润养护。地下室防水工程 地下室工程由于长期处于水压作用和可能发生渗水的环境中，万一发生漏水，也不能像地上建筑那样进行完全彻底的修补，因此必须把地下防水工程作为施工
15、中的重点来抓，并采取切实可靠的施工措施： 地下室防水总体措施：（1）、对混凝土的原材料水泥的品种、规格，以及砂石的级配质量严格把关。（2）、先按设计的抗渗指标进行室内试配，并进行抗渗试验，必须达到设计要求的抗渗等级。（3）、按配合比严格控制砼的水灰比，商品砼不得随意加水，施工时随机抽样检查砼的坍落度。（4）、采取掺粉煤灰和减水剂及低水化热的矿渣水泥等相应措施，防止大体积混凝土水热化产生温差收缩裂缝。（5）、对大体积砼进行内部温度监控，采取表面覆盖薄膜加草袋等措施，控制砼内外温度差在25以内。（6）、采用台阶式水平施工缝，接缝处清除浮浆尘屑，用水冲洗干净。须切实保证施工缝处砼结合可靠，防水有效，必要时对缝面进行凿毛处理。（7）、地下室防水砼必须振捣密实。底板振捣可采用行列式或梅花式，步步设防。振捣限度以砼表面出现小气泡，并不再下沉为止，也应防止过振。（8）、防水砼的养护对抗渗性能的影响极大，必须安排专人负责，在底板砼终凝后即履盖养护，不断浇水，或者贮水养护，在抗渗砼强度达到设计强度的70%时，方可拆除模板。（9）、地下室外墙板不得留有孔洞，支模施工用的对拉螺栓都须焊上止水片，并在墙侧模板内衬垫锥形木块，以便拆模时，割除螺
