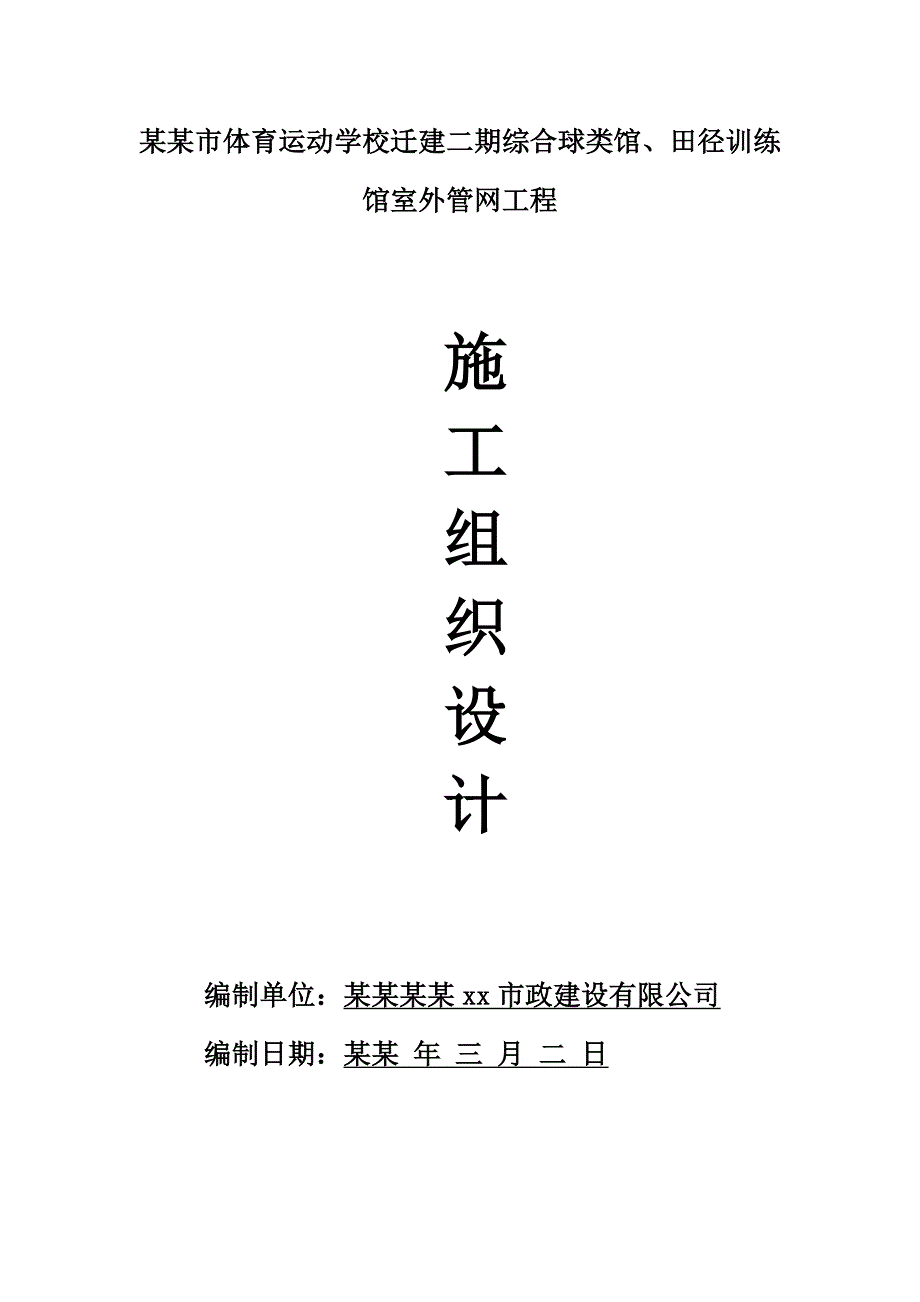

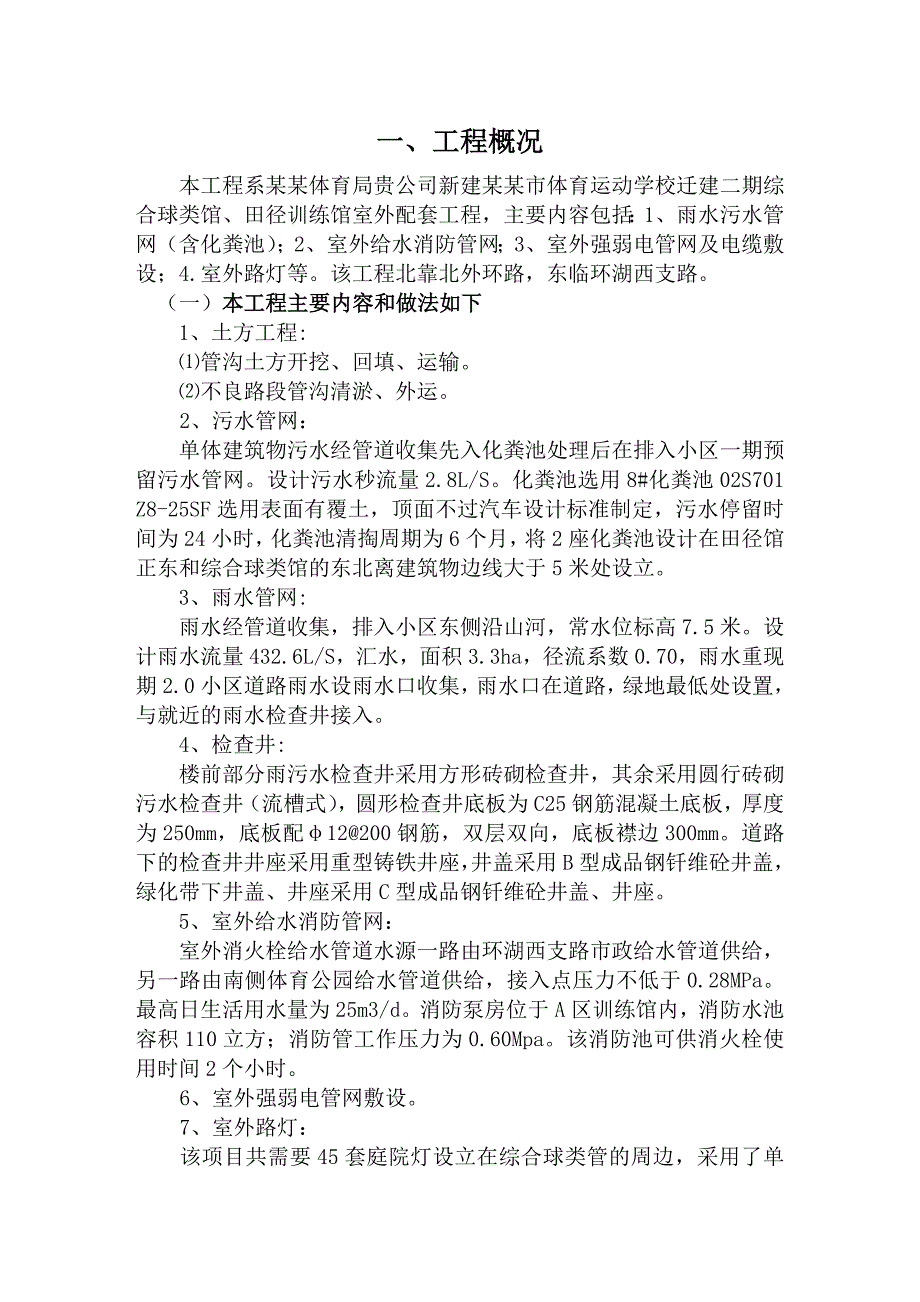

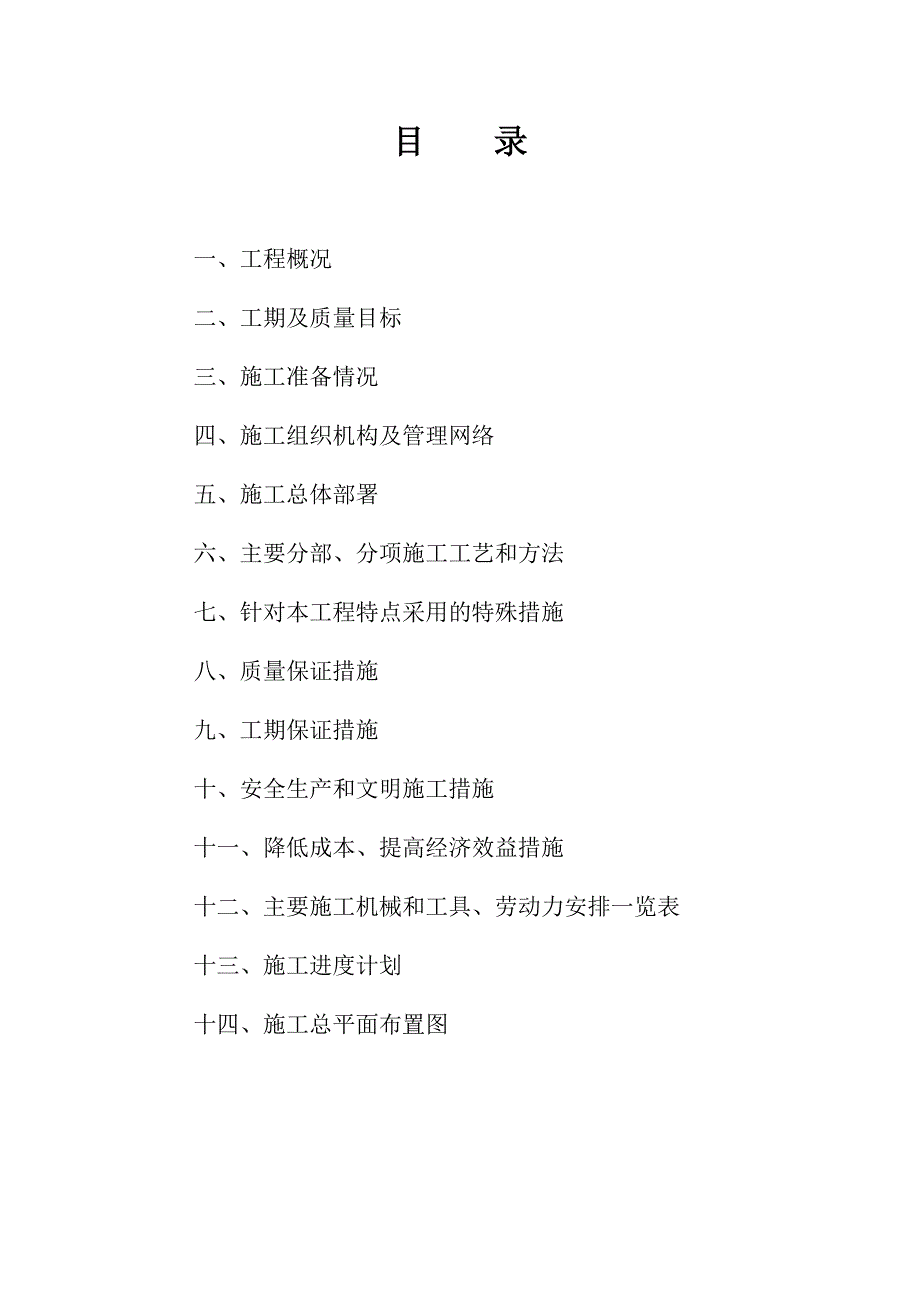

1、某某市体育运动学校迁建二期综合球类馆、田径训练馆室外管网工程施工组织设计 编制单位：某某某某xx市政建设有限公司编制日期：某某 年 三 月 二 日目 录一、工程概况二、工期及质量目标三、施工准备情况四、施工组织机构及管理网络五、施工总体部署六、主要分部、分项施工工艺和方法七、针对本工程特点采用的特殊措施八、质量保证措施九、工期保证措施十、安全生产和文明施工措施十一、降低成本、提高经济效益措施十二、主要施工机械和工具、劳动力安排一览表十三、施工进度计划十四、施工总平面布置图一、工程概况本工程系某某体育局贵公司新建某某市体育运动学校迁建二期综合球类馆、田径训练馆室外配套工程，主要内容包括：1、雨水
2、污水管网（含化粪池）；2、室外给水消防管网；3、室外强弱电管网及电缆敷设；4.室外路灯等。该工程北靠北外环路，东临环湖西支路。（一）本工程主要内容和做法如下1、土方工程:管沟土方开挖、回填、运输。不良路段管沟清淤、外运。2、污水管网：单体建筑物污水经管道收集先入化粪池处理后在排入小区一期预留污水管网。设计污水秒流量2.8L/S。化粪池选用8#化粪池02S701 Z8-25SF选用表面有覆土，顶面不过汽车设计标准制定，污水停留时间为24小时，化粪池清掏周期为6个月，将2座化粪池设计在田径馆正东和综合球类馆的东北离建筑物边线大于5米处设立。3、雨水管网:雨水经管道收集，排入小区东侧沿山河，常水位标
3、高7.5米。设计雨水流量432.6L/S，汇水，面积3.3ha，径流系数0.70，雨水重现期2.0小区道路雨水设雨水口收集，雨水口在道路，绿地最低处设置，与就近的雨水检查井接入。4、检查井:楼前部分雨污水检查井采用方形砖砌检查井，其余采用圆行砖砌污水检查井（流槽式），圆形检查井底板为C25钢筋混凝土底板，厚度为250mm，底板配12200钢筋，双层双向，底板襟边300mm。道路下的检查井井座采用重型铸铁井座，井盖采用B型成品钢钎维砼井盖，绿化带下井盖、井座采用C型成品钢钎维砼井盖、井座。5、室外给水消防管网：室外消火栓给水管道水源一路由环湖西支路市政给水管道供给，另一路由南侧体育公园给水管道供
4、给，接入点压力不低于0.28MPa。最高日生活用水量为25m3/d。消防泵房位于A区训练馆内，消防水池容积110立方；消防管工作压力为0.60Mpa。该消防池可供消火栓使用时间2个小时。6、室外强弱电管网敷设。7、室外路灯：该项目共需要45套庭院灯设立在综合球类管的周边，采用了单侧布置，间距为20米。照明配电采用单相220V配电，设有短路保护、过负荷保护与接地故障漏电保护，且该接地形式采用TN-S系统。（二）本工程主要工程量如下：1.检查井,雨水口统计表雨水检查井D1250圆井苏S01-2004-2105个D1250圆井苏S01-2004-2084个D1250圆井苏S01-2004-20623
5、个污水检查井D700圆井苏S01-2004-12210个小 方 井雨水小方井 :苏S01-2004,14212个污水小方井 :苏S01-2004,9323个雨水口,出水口单蓖雨水口苏S01-2004,25362个双蓖雨水口苏S01-2004,2544个出水口苏S01-2004,2661个化粪池8#化粪池02S701 Z8-25SF2座 2、排水管道统计表：管径长度(米)管材接口形式备注雨水管道de300202.7HDPE双壁波纹管承插橡胶圈接口de400479.4HDPE双壁波纹管承插橡胶圈接口de50028.0HDPE双壁波纹管承插橡胶圈接口d800109.1钢筋混凝土II级管承插橡胶圈接口
6、污水管道de225381.5HDPE双壁波纹管承插橡胶圈接口de300273.8HDPE双壁波纹管承插橡胶圈接口雨水口连接管de300462.7HDPE双壁波纹管承插橡胶圈接口3、消防设备及主要材料表消防设备及主要材料表序号名称规格型号单位数量备注1球墨铸铁管DN200米672.22球墨铸铁管DN150米79.83HDPE给水管DN100米35.5PE1004HDPE给水管DN80米15.8PE1005HDPE给水管DN50米61.7PE1006HDPE给水管DN32米10.6PE1007HDPE给水管DN25米109.5PE1008闸阀DN200个49闸阀DN150个510截止阀DN50个1
7、11室外消火栓SS100/65-1.0个512倒流防止器及水表个113水泵接合器SQS150个2二、工期及质量目标本工程工期为50日历天，工程质量等级为合格。1、工期：工期为50日历天。具体开竣工日期以建设单位要求的开工和竣工日期为准。2、质量：质量目标为合格。三、施工准备情况施工管理机构及人员准备1、施工管理机构准备组建强有力的项目经理部,进行生产调度和技术、质量、安全、文明施工的管理,分别成立工程施工组织、质量管理、工期保证、安全管理、文明施工的管理网络体系，在施工现场设立以技术主管为核心的质量保证体系来开展各项工作,以保证工程顺利实施（施工组织管理网络详后）。2、劳动力准备本工程在整个施
8、工期间需投入劳动力及技术工人较多,根据工程的劳动力计划,认真组织施工人员进场,做好进场前的教育、培训工作,确保基本功过硬，以提高工作效率技术准备1、认真阅读、审核施工图纸，学习施工规范；2、编写实施性施工组织设计及质量计划；3、编写各种施工工艺标准、保证措施及关键工序作业指导书；机械设备准备对本工程所用的各种机械设备，提前确定好进退场时间及路线，并加强施工前的检查、维护工作，如挖掘机、压路机、拌和机等。必要时重新购置，施工中不断加强保养和检修，保证施工时的正常使用，以免由于机械设备故障或短缺影响工程进度。物资准备根据施工进度计划和设计图纸，编制好详细的材料进场计划，认真组织好各种材料的货源,多
9、方比选，采取招标采购的形式,选出质优价廉的供货商。落实货源并按期组织进场，经检验合格后的材料才能进场使用。施工现场准备1、置好临时工棚或选择适当场地作为设备、材料堆放场地。2、对照工程设计图纸进行仔细研究,或发现设计遗漏或不合理的施工处理方案,立即以文字报告形式向甲方、监理和设计单位汇报,并提出适当的处理办法或变更设计。3、搭设外电及布置供电线路。4、接入水源,布置供水线路。5、砼及砂浆搅拌站、料场的场地处理及设备安装。临时工程设施建设1、施工用电临时用电由甲供点接出。工程实施过程中在现场配足自备电源（柴油发电机）,避免因突发停电而影响正常施工作业。2、通讯联络为了实施动态化现场管理,及时、准
10、确、有效地反映施工现场的实际情况,项目部配备通讯设备,与监理工程师、建设单位保持密切联系。施工总平面布置施工现场总体规划原则：布局合理,节省投资,减少用地,节省劳力,因地制宜,就地取材,方便施工,尽量利用既有设施。平面规划主要内容：项目部、施工用水、生产用房、机械停放场地、材料堆放场地、拌和场等。施工总平面布置图详后。四、施工组织机构及管理网络在施工过程中，项目部将认真贯彻、落实以安全、质量、速度、效益八字方针的原则，层层分解，落实到人。为了在规定的工期内以合格的质量完成该工程，根据项目法施工组织形式，制定如下施工组织机构及管理网络，项目部经理、技术负责人及其主要组成人员选派有丰富的同类工程施
11、工经验的人员担任，优化管理，明确职责，强化对项目部安全、质量、工期、成本的考核。拟投入本工程主要专业人员详见下页施工组织管理网络。施工组织管理网络 项 目 经 理 部项目经理：xxx项目副经理：xxx施工员：xx安全员：xx质检员：xx预算员：xx材料员：xx五、施工总体部署管理目标1、质量目标：满足设计与工程质量验收标准，确保市政工程质量合格。2、安全目标：严格按建设部颁发的建筑施工安全检查标准（JBJ59-99）进行管理,组织施工。确保无重大工伤事故、坚决杜绝死亡事故和一切大小安全事故、严格控制轻伤频率在0.6%以内。3、工期目标：采用分段平行作业,交叉施工,优化组合,确保工程在50日历天
12、内竣工。4、文明施工目标：确保文明施工现场基本达标。施工总体思路及工作安排1、根据本工程施工图纸,通过对该工程施工现场实地踏勘所掌握的现场状况,本工程的总体施工方案布置要求和总体安排如下：将整个工程划为四个施工段,第一施工段为：土方开挖及外运。第二施工段为：室外雨、污排水；第三施工段为：室外强弱电管网敷设，第四施工段为:路灯安装及场地清理。2、整体程序安排：每个施工段在项目管理部的统一领导、统一指挥、统一管理下按照“确保施工质量、按时完成工期、合理搭接工序、建成优质工程”的施工原则,遵循“先远后近、先里后外、先排水后道路”的施工程序。做好工程所需材料的采购备料工作。由于本工程所需塑料管材、混凝
