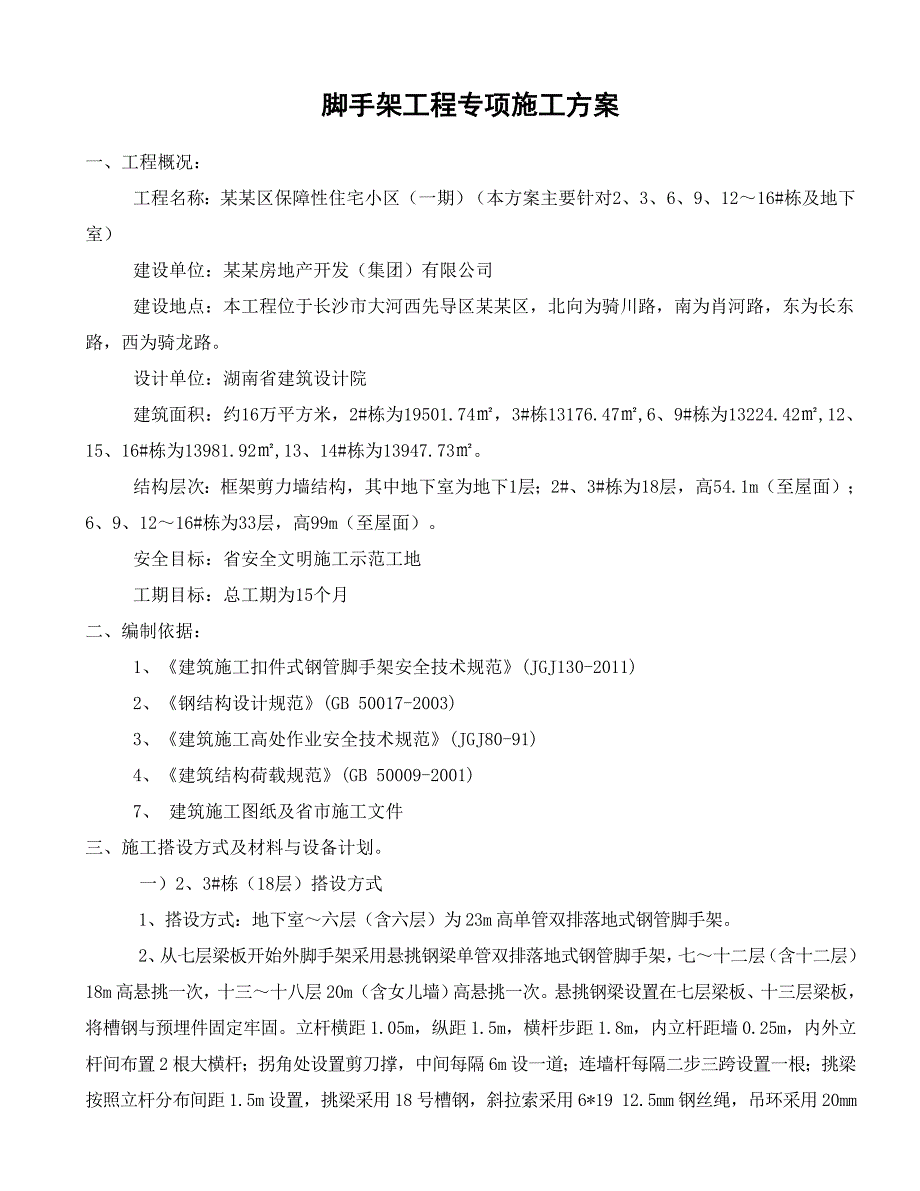

1、脚手架工程专项施工方案一、工程概况：工程名称：某某区保障性住宅小区（一期）（本方案主要针对2、3、6、9、1216#栋及地下室）建设单位：某某房地产开发（集团）有限公司建设地点：本工程位于长沙市大河西先导区某某区，北向为骑川路，南为肖河路，东为长东路，西为骑龙路。设计单位：湖南省建筑设计院建筑面积：约16万平方米，2#栋为19501.74，3#栋13176.47,6、9#栋为13224.42,12、15、16#栋为13981.92,13、14#栋为13947.73。结构层次：框架剪力墙结构，其中地下室为地下1层；2#、3#栋为18层，高54.1m（至屋面）；6、9、1216#栋为33层，高99
2、m（至屋面）。安全目标：省安全文明施工示范工地工期目标：总工期为15个月二、编制依据：1、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)2、钢结构设计规范(GB 50017-2003)3、建筑施工高处作业安全技术规范(JGJ80-91)4、建筑结构荷载规范(GB 50009-2001)7、 建筑施工图纸及省市施工文件三、施工搭设方式及材料与设备计划。一）2、3#栋（18层）搭设方式1、搭设方式：地下室六层（含六层）为23m高单管双排落地式钢管脚手架。2、从七层梁板开始外脚手架采用悬挑钢梁单管双排落地式钢管脚手架，七十二层（含十二层）18m高悬挑一次，十三十八层20m（含女儿墙）
3、高悬挑一次。悬挑钢梁设置在七层梁板、十三层梁板，将槽钢与预埋件固定牢固。立杆横距1.05m，纵距1.5m，横杆步距1.8m，内立杆距墙0.25m，内外立杆间布置2根大横杆；拐角处设置剪刀撑，中间每隔6m设一道；连墙杆每隔二步三跨设置一根；挑梁按照立杆分布间距1.5m设置，挑梁采用18号槽钢，斜拉索采用6*19 12.5mm钢丝绳，吊环采用20mm圆钢制作，斜拉钢丝绳用花蓝螺栓拉紧，做到所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。3、钢管采用外径48mm，壁厚3.0mm钢管。4、扣件采用铸铁式扣件，质量应符合钢管脚手架扣件的规定。一）6、9、1216#栋（33层）搭设方式1、搭设方式：地下

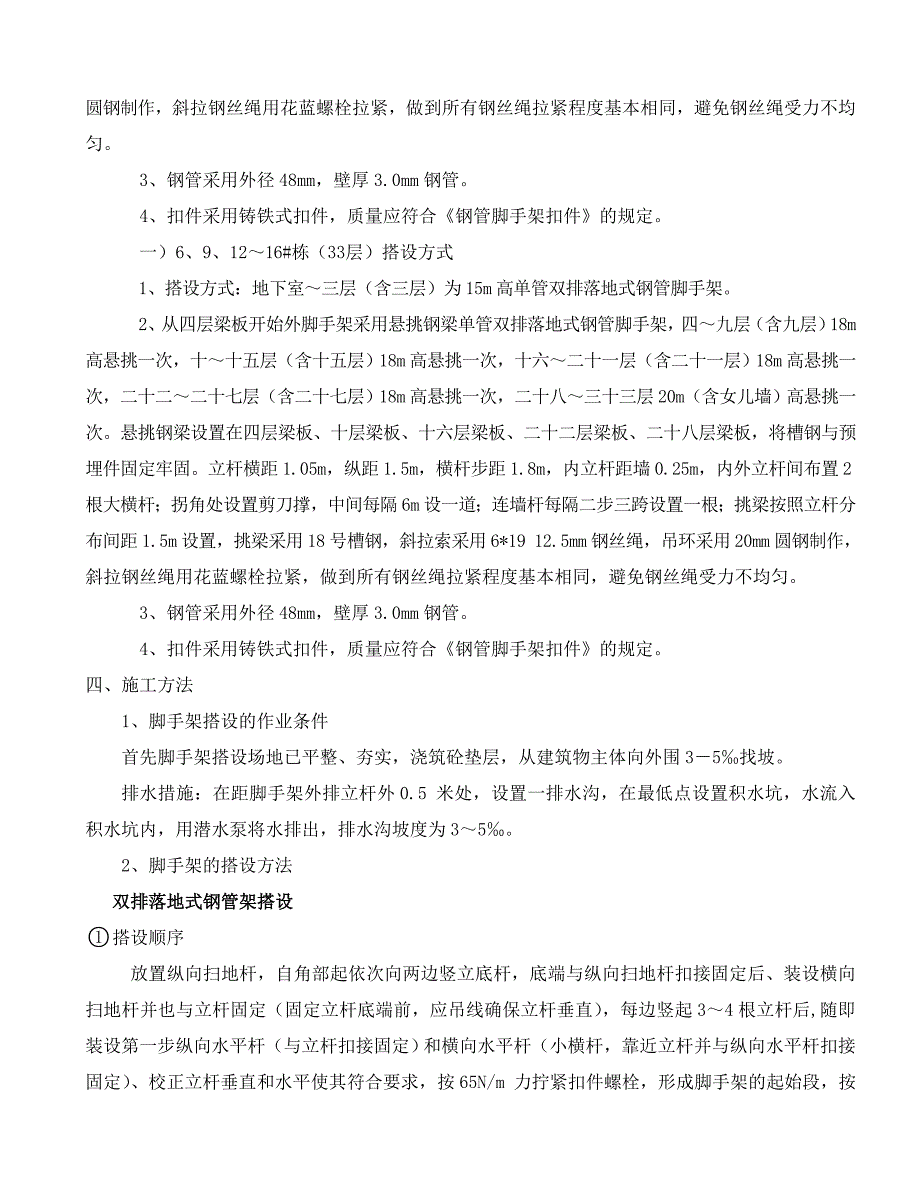

4、室三层（含三层）为15m高单管双排落地式钢管脚手架。2、从四层梁板开始外脚手架采用悬挑钢梁单管双排落地式钢管脚手架，四九层（含九层）18m高悬挑一次，十十五层（含十五层）18m高悬挑一次，十六二十一层（含二十一层）18m高悬挑一次，二十二二十七层（含二十七层）18m高悬挑一次，二十八三十三层20m（含女儿墙）高悬挑一次。悬挑钢梁设置在四层梁板、十层梁板、十六层梁板、二十二层梁板、二十八层梁板，将槽钢与预埋件固定牢固。立杆横距1.05m，纵距1.5m，横杆步距1.8m，内立杆距墙0.25m，内外立杆间布置2根大横杆；拐角处设置剪刀撑，中间每隔6m设一道；连墙杆每隔二步三跨设置一根；挑梁按照立杆分
5、布间距1.5m设置，挑梁采用18号槽钢，斜拉索采用6*19 12.5mm钢丝绳，吊环采用20mm圆钢制作，斜拉钢丝绳用花蓝螺栓拉紧，做到所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。3、钢管采用外径48mm，壁厚3.0mm钢管。4、扣件采用铸铁式扣件，质量应符合钢管脚手架扣件的规定。四、施工方法1、脚手架搭设的作业条件首先脚手架搭设场地已平整、夯实，浇筑砼垫层，从建筑物主体向外围35找坡。排水措施：在距脚手架外排立杆外0.5 米处，设置一排水沟，在最低点设置积水坑，水流入积水坑内，用潜水泵将水排出，排水沟坡度为35。2、脚手架的搭设方法双排落地式钢管架搭设搭设顺序放置纵向扫地杆，自角部起依
6、次向两边竖立底杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起34根立杆后,随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求，按65N/m 力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手架质量，设置连杆墙件（或加抛撑），按第一步程序和要求搭设至二步、第三小步，随搭设进程及时装设连墙件和剪刀撑，装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑

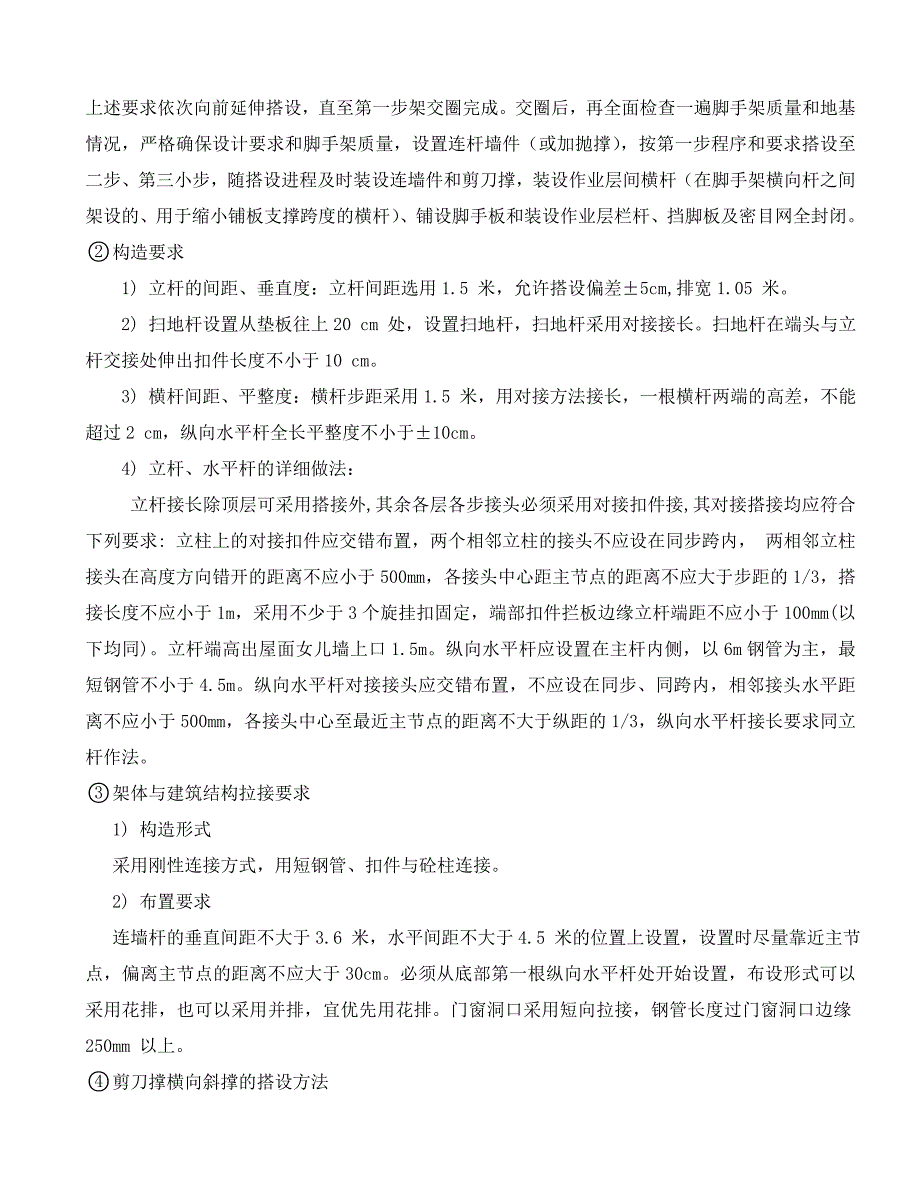

7、跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭。构造要求1) 立杆的间距、垂直度：立杆间距选用1.5 米，允许搭设偏差5cm,排宽1.05 米。2) 扫地杆设置从垫板往上20 cm 处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10 cm。3) 横杆间距、平整度：横杆步距采用1.5 米，用对接方法接长，一根横杆两端的高差，不能超过2 cm，纵向水平杆全长平整度不小于10cm。4) 立杆、水平杆的详细做法：立杆接长除顶层可采用搭接外,其余各层各步接头必须采用对接扣件接,其对接搭接均应符合下列要求: 立柱上的对接扣件应交错布置，两个相邻立柱的接头不应
8、设在同步跨内， 两相邻立柱接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3，搭接长度不应小于1m，采用不少于3个旋挂扣固定，端部扣件拦板边缘立杆端距不应小于100mm(以下均同)。立杆端高出屋面女儿墙上口1.5m。纵向水平杆应设置在主杆内侧，以6m钢管为主，最短钢管不小于4.5m。纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3，纵向水平杆接长要求同立杆作法。架体与建筑结构拉接要求1) 构造形式采用刚性连接方式，用短钢管、扣件与砼柱连接。2) 布置要求连墙杆的垂直间距不
9、大于3.6 米，水平间距不大于4.5 米的位置上设置，设置时尽量靠近主节点，偏离主节点的距离不应大于30cm。必须从底部第一根纵向水平杆处开始设置，布设形式可以采用花排，也可以采用并排，宜优先用花排。门窗洞口采用短向拉接，钢管长度过门窗洞口边缘250mm 以上。剪刀撑横向斜撑的搭设方法外架四周必须设置剪刀撑和横向斜撑，每道剪刀撑跨越立柱的根数为5 根，斜杆与地面的倾角为60 度，由底至顶连续设置。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆伸出端，或立柱上， 旋转扣件中心线距主节点的距离不应大于15cm。剪刀撑接长采用搭接接长，搭接长度不小于100cm，用2个扣件等距离布置，扣件在钢管端头
10、处不小于10cm 处。剪刀撑下端一定要落地。小横杆的设置每一主节点必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于10cm。该杆轴线偏离主节点的距离不应大于150cm，在双排架中，靠墙一侧的外伸长度不应大于50cm。单排架的小横杆一端采用直角扣件，固定在纵向水平杆上部，另一端应伸入墙内240cm 以上。脚手板的防护栏杆脚手板一般设置在3 根小横杆上，要铺满、铺严密，在两侧设置180mm 以上高踢脚板，操作层上部护身栏杆1.2 米高，下部护栏杆距踢脚板0.6 米处。正负零以上第二盘外架满铺防护架板一道，整栋满铺防护架板不少于三道。密目网垂直封闭1) 密目网的质量要
11、求密目网要四证齐全，要有阴燃性能，其续燃、阴燃时间均不得大于4 秒。要符合GB16909 的规定。每10cm10cm=100cm2 的面积上,有2000 个以上网目。2) 耐贯穿试验做耐贯穿试验时，将网与地面在30 度夹角拉平，在其中心上方3 米处，用5kg 重的钢管（管径48mm51mm）垂直自由落下，不穿透即为合格产品。3) 密目网的绑扎方法用系绳将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系绳的材质应符合GB16909 的规定。兜网封闭用大眼安全网（平网）将脚手架与建筑物之间封闭起来，每隔10 米封闭一道。脚手架的上下通道脚手架体要设置安全马道：1.马道宽度不小于1 米，坡
12、度以1：3（高：长） 为宜。2.马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。3.人行斜道小横杆间距不超过1.5 米。4.马道上满铺脚手板，板上钉防滑条。5.设置护身栏杆，上部护身栏高1.2米，下部护身栏距脚手板0.6 米，同时设180mm 宽挡脚板。脚手架交底与验收脚手架必须严格按照施工方案搭设，要有严格的技术交底，要有节点构造详图，操作人员必须严格执行，所有偏差数值必须控制在允许范围内。要由专门人员对已搭设好的脚手架按照搭设方案进行验收，验收时要有量化内容；如：横、立杆之间距数值，立杆的垂直度，横杆的平整度等都应详细记载在验收记录当中。不能简单的用符合要求来代替
13、。脚手架的拆除方法制定拆除方案，方案包括拆架的步骤和方法、安全措施等。拆除顺序应遵守由上到下，先搭后拆、后搭先拆的原则。即先拆栏杆、脚手架、剪刀撑、斜撑、而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除工作。拆架子的高空作业人员应戴安全帽，系安全带，穿软义鞋上架作业，同时，周围设围栏或竖立警戒标志并应有专人指挥，以免发生伤亡事故。脚手架搭设时注意事项1)严禁使用钢管焊接过的钢管。2)主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支近等扣件的中心线距主节点的距离不应大于150mm。3)各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4)对接扣件的开口应朝向
14、架子的内侧，螺栓朝上，直角扣件的开口不得朝下， 以确保安全。5）当脚手架外侧遇有低压电线时，而且外侧边缘距外电架空线路负侧边缘的安全距离小于规范规定时，应做专门外架方案，并严格执行。6）上架作业人员必须持证上岗，戴安全帽，系安全带。7）严格按搭设方案施工；连墙件和剪刀撑应及时设置，不得滞后超过两步架；8）在搭设过程中，应注意调整脚手架的垂直度，最大允许偏差100mm。悬挑钢管架搭设 脚手架搭设顺序：悬挑层施工预埋 穿插槽钢 焊接底部定位钢筋搭设架体加斜拉钢丝绳 铺竹笆、张挂安全网 底部立杆采用不同长度的钢管参差布置， 使相邻两根立杆上部接头相互错开，不在同一平面上。65N.m扣件螺帽要拧紧，拧
15、紧程度控制在扭力距达到65N.m。随时校正杆件垂直和水平偏差，避免偏差过大。 斜杆接长，应采用叠交式方式，两只回转扣件接长。 剪刀撑的斜杆与水平面的交角宜在4560之间，水平投影宽度应不小于2跨或4m和不大于4跨或6m，在转角处应加设剪刀撑。 脚手架上满铺竹笆，四周用铅丝扎牢。需待悬挑层混凝土达到设计强度时方可穿插槽钢搭设上部外架。每层设连墙杆，连墙杆连接方式见图，连墙杆每隔6000mm设立一道。在转角处由于无法挑槽钢，在临近转角的两根槽钢端部焊接两根槽钢同转角处两根槽钢封闭，从而支撑角部立杆。立杆和大横杆的接头位置应相互错开，架设时应注意挑选钢管长度。、搭设时注意事项：1、在搭设之前,必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量不合格的杆、配件。2、在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽。不得单人进行装设较重杆配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。3、在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补加固措施，并在作业完毕后，及时予以恢复。4、在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上嬉
