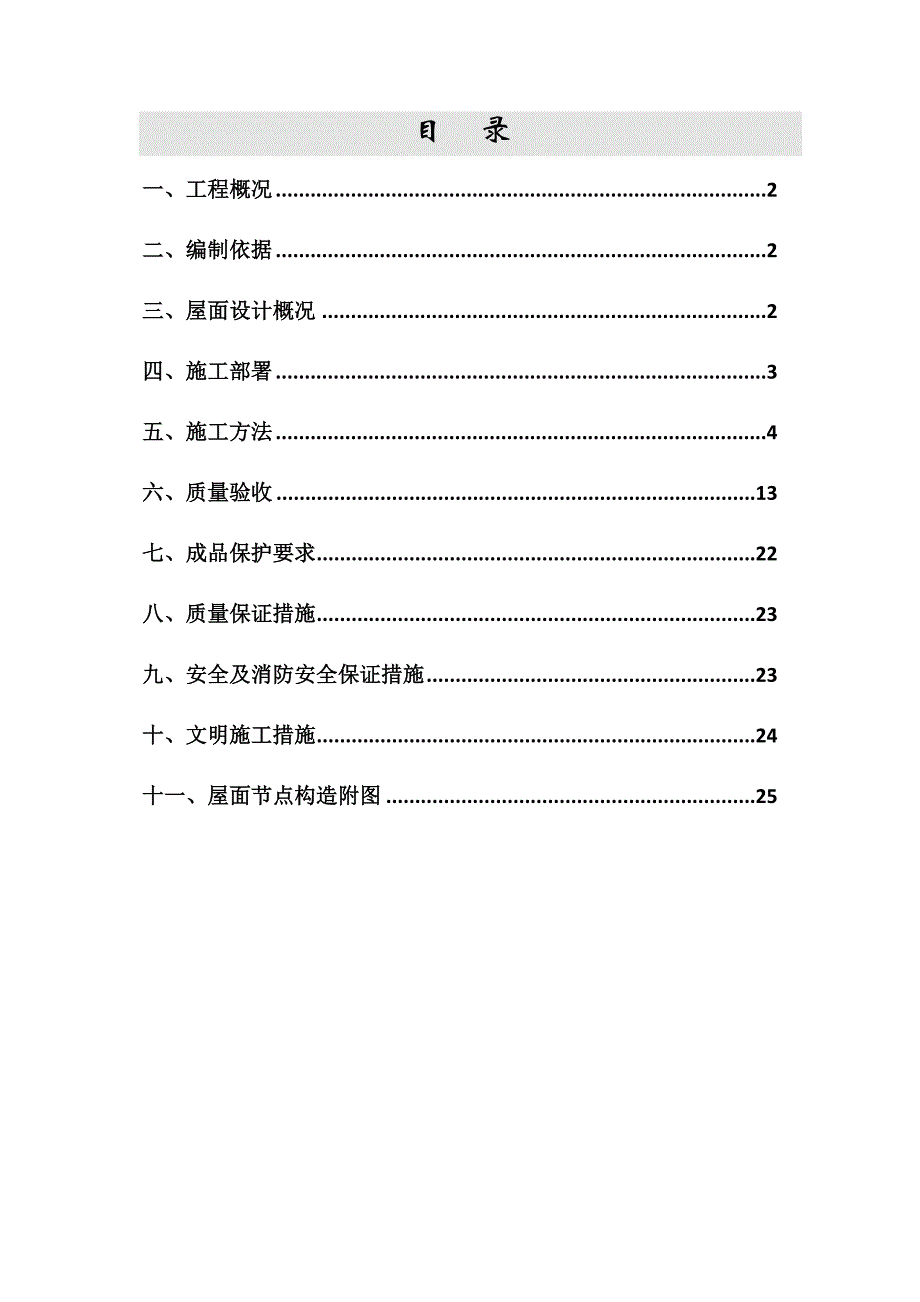

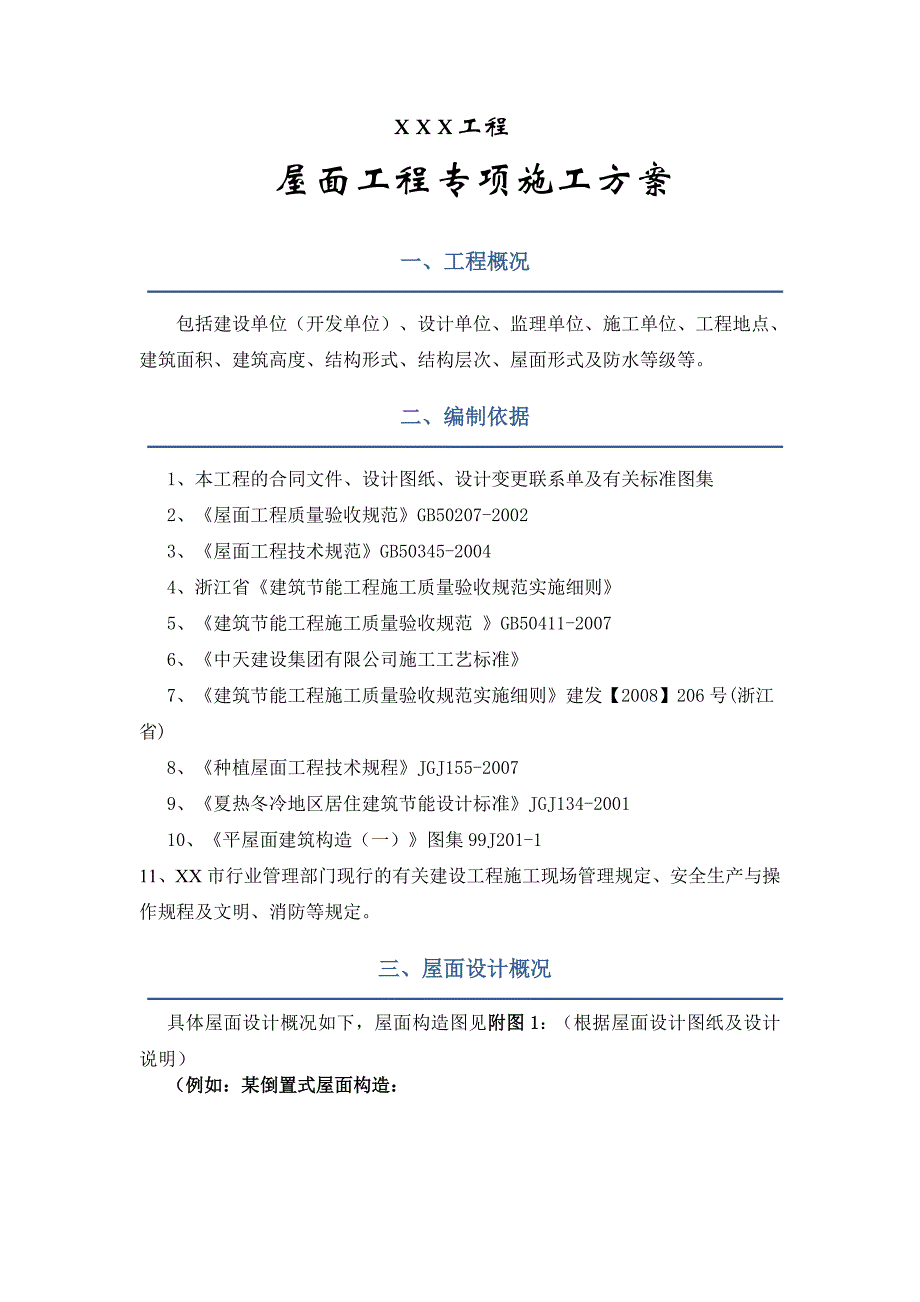

1、 目 录 一、工程概况2二、编制依据2三、屋面设计概况2四、施工部署3五、施工方法4六、质量验收13七、成品保护要求22八、质量保证措施23九、安全及消防安全保证措施23十、文明施工措施24十一、屋面节点构造附图25工程屋面工程专项施工方案一、工程概况包括建设单位（开发单位）、设计单位、监理单位、施工单位、工程地点、建筑面积、建筑高度、结构形式、结构层次、屋面形式及防水等级等。二、编制依据1、本工程的合同文件、设计图纸、设计变更联系单及有关标准图集2、屋面工程质量验收规范GB50207-20023、屋面工程技术规范GB50345-20044、浙江省建筑节能工程施工质量验收规范实施细则5、建筑节
2、能工程施工质量验收规范 GB50411-20076、中天建设集团有限公司施工工艺标准7、建筑节能工程施工质量验收规范实施细则建发【2008】206号(浙江省)8、种植屋面工程技术规程JGJ155-20079、夏热冬冷地区居住建筑节能设计标准JGJ134-200110、平屋面建筑构造（一）图集99J201-111、XX市行业管理部门现行的有关建设工程施工现场管理规定、安全生产与操作规程及文明、消防等规定。三、屋面设计概况 具体屋面设计概况如下，屋面构造图见附图1：（根据屋面设计图纸及设计说明）（例如：某倒置式屋面构造：结构层C20细石砼找坡(最薄处20找坡2%随捣随抺铁板光)20厚1：3水泥砂浆

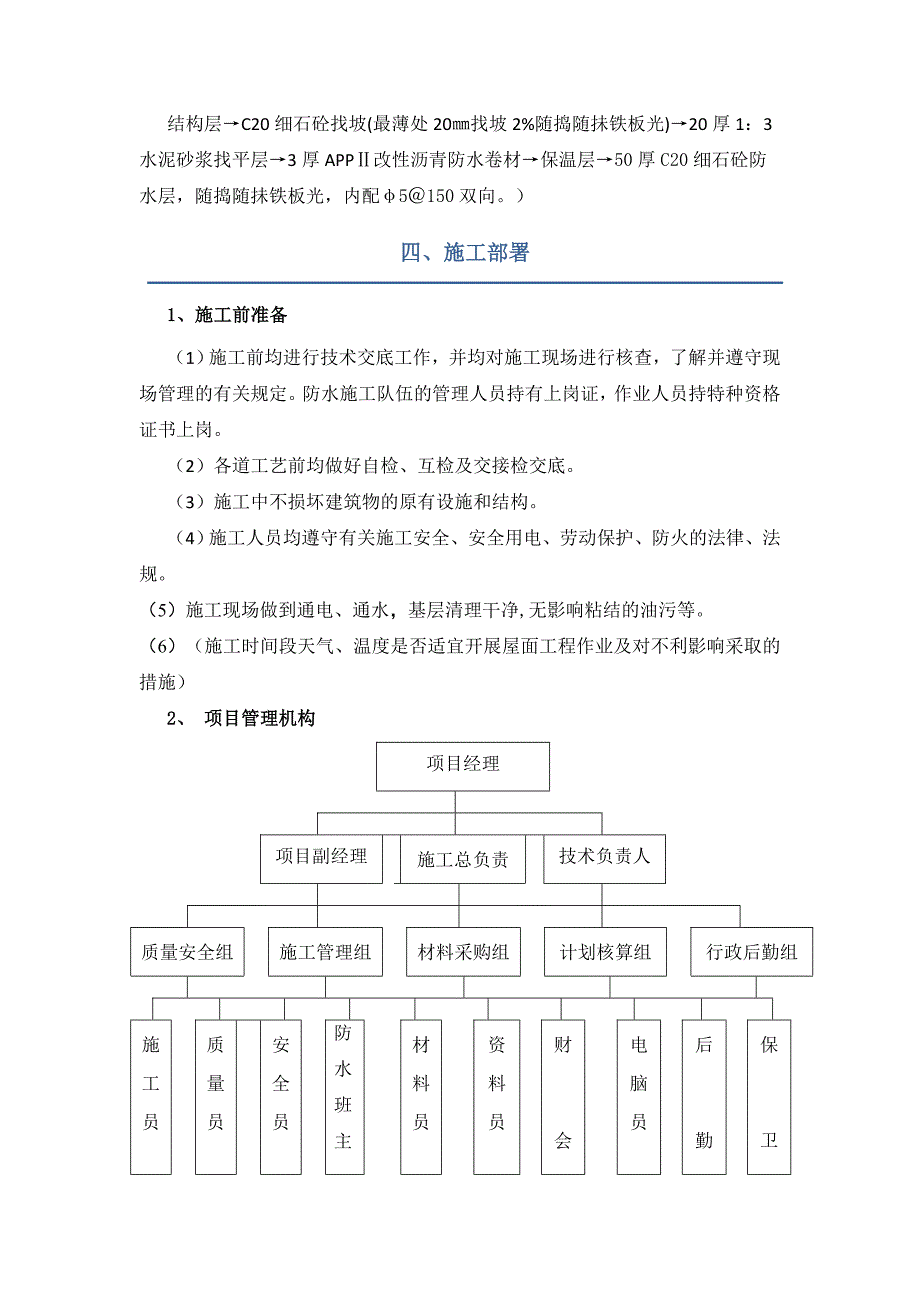

3、找平层3厚APP改性沥青防水卷材保温层50厚C20细石砼防水层，随捣随抺铁板光，内配5150双向。）四、施工部署1、施工前准备（1）施工前均进行技术交底工作，并均对施工现场进行核查，了解并遵守现场管理的有关规定。防水施工队伍的管理人员持有上岗证，作业人员持特种资格证书上岗。（2）各道工艺前均做好自检、互检及交接检交底。（3）施工中不损坏建筑物的原有设施和结构。（4）施工人员均遵守有关施工安全、安全用电、劳动保护、防火的法律、法规。（5）施工现场做到通电、通水，基层清理干净,无影响粘结的油污等。（6）（施工时间段天气、温度是否适宜开展屋面工程作业及对不利影响采取的措施）2、 项目管理机构项目经理
4、项目副经理施工总负责技术负责人质量安全组施工管理组材料采购组计划核算组行政后勤组施工员质量员安全员防水班主材料员资料员财会电脑员后勤保卫各专业施工队各操作员工3、施工段的划分 根据具体情况划分（例如：可以每一幢楼各作为一个施工段，地下车库为一个施工段或根据设计伸缩缝、沉降缝等划分。）4、机械、材料、劳动力配置（1）主要机械一览表(主要机械一般包括混凝土搅拌机、砂浆搅拌机、井架带卷扬机、空气压缩机、吹风机、电动搅拌器、小型平板振动器等)机械名称机械型号数量（2）材料计划所需防水卷材： m2；所需防水涂料： t；所需保温板： m2 五、施工方法1、施工工艺流程：（根据屋面构造做法及工程实际情况写）
5、(例如某倒置式屋面构造: 屋面结构层钢筋砼楼板,表面清扫干净C20细石砼找2%坡水泥砂浆找平层卷材防水层保温层细石砼防水层；一般屋面构造：屋面结构层钢筋砼楼板,表面清扫干净C20细石砼找2%坡水泥砂浆找平层(保温层)卷材防水层水泥砂浆保护层。)2、施工方法要点：（主要根据中天建设集团有限公司施工工艺标准，平屋面建筑构造（一）图集99J201-1，屋面工程技术规范GB50345-2004及工程实际情况）（1）清理表面：将钢筋砼楼板上面的松散杂物清除干净，凸出基层上的砂浆、灰渣用凿子凿去，扫净，用水冲洗干净。（2）找坡层施工： 先按设计坡度及流水方向，用砂浆打点定位，确保坡度、厚度正确。 铺设C2
6、0细石砼找坡，用平板振动器压实适当，表面平整，找坡正确,随捣随抹,铁板压光。 找坡层完工后，如看实际天气情况不好，应用彩条布覆盖，以防浸水和破坏。（3）水泥砂浆找平层施工： 工艺流程：基层清理管根封堵标高坡度弹线洒水湿润水泥砂浆找平层养护验收。 将基层上面的松散杂物清除干净，突出基层上的、灰渣用凿子凿去，扫净，并用水冲洗干净。 水泥砂浆配合比为1:3,其稠度宜控制在7cm左右。 砂浆铺抹稍干后，用铁抹子压实三遍成活。头遍提浆拉平，使砂浆均匀密实；当水泥砂浆开始初凝，人踩上去有脚印但不下陷时，用铁抹子压第二遍，将表面压平整、密实；注意不得漏压，并把死坑、死角、砂眼抹平；当水泥开始终凝时，进行第三
7、遍压实，将抹纹压平、压实，略呈毛面，使砂浆找平层更加密实，切忌在水泥终凝后压光。 找平层宜留置分格缝，分格缝宽一般为20mm，其纵缝的间距为6m。 阴阳角和泛水口边等处应抹成圆角。 砂浆找平层抹平压实后，常温时在24h后护盖草袋浇水养护，养护时间不少于7天。（4）卷材防水层施工： 卷材防水层施工的一般工艺流程：基层表面清理、修补刷冷底子油节点附加增强处理定位、弹线、试铺铺贴卷材收头处理、节点密封清理检查修整保护层施工。其方法要点如下： 水泥砂浆找平层应做到平整、坚实、清洁、无凹凸形、尖锐颗粒，用2m直尺检查，最大空隙不应超过5mm，表面处理成麻面。 对阴阳角、管子跟等易发生渗漏的薄弱部位，先均
8、匀涂刷一层氯丁胶黏剂，厚度1mm左右，随即粘贴一层聚酯纤维无纺布，再在上面刷1mm后氯丁胶黏剂，使形成一层增强层。 在干燥的基层上涂刷氯丁胶黏剂稀释液，涂刷时要均匀一致，无露底，操作要迅速，一次涂好，不可反复涂刷或喷涂。 基层处理剂干燥后，按现场情况弹出卷材铺贴位置。 卷材宜平行屋脊铺贴，上下层卷材不得相互垂直铺贴。 热熔贴卷材：用丙烷气(汽油)喷灯烘烤卷材底面，使涂盖层熔化(温度控制在100180之间)后，立即将卷材滚动与基层粘贴，并用压辊滚压，排除卷材下面的空气，使之平展，不得皱折，并应辊压粘结牢固。搭接缝处要精心操作，喷烤后趁油毡尚未冷却，随即用抹子将边封好，最后再用喷灯在接缝处均匀细致
9、地喷烤压实。厚度小于3mm的高聚物改性沥青防水卷材严禁采用热熔法施工。卷材接缝部位必须溢出热熔的改性沥青胶。 叠层铺设的各层卷材在天沟与屋面的交接处，应采用叉接法，搭接缝应错开，搭接缝宜留在屋面或天沟侧面，不宜留在沟底。 屋面雨水管穿女儿墙，先在管壁做防水一道，然后埋设雨水弯管，再灌管洞。 卷材热风焊接施工：a、焊接前卷材的铺设应平整顺直，搭接尺寸准确，不得扭曲、皱折。b、卷材的焊接面应清扫干净，无滴水、油污及附着物。c、焊接时应先焊长边搭接缝，后焊短边搭接缝。d、控制热风加热温度和时间，焊接处不得有漏焊、跳焊、焊焦或焊不牢现象。e、焊接时，不得损害非焊部位的卷材。（5）、屋面保温层施工： 工
10、艺流程基层清理弹线找坡管根固定隔气层施工保温层铺设抹找平层 清理基层预制或现浇混凝土基层，应将表面泥土、灰尘、杂物清理干净。 弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层厚度范围。 管根固定：穿结构的管根在保温层施工前，应用细石砼塞堵密实。 铺设隔汽层：有隔汽层的屋面，按设计要求或施工规范的规定刷冷底子油和沥青玛碲脂各一道，或刷冷底子油干后，铺设油毡隔汽层，操作方法：a、油毡铺贴层数应根据屋面坡度和使用要求由设计单位在施工图内确定，防水等级为级时，一般用三毡四油；为级时，用二毡三油。b、油毡铺贴方向，当坡度小于3%时，宜平行于屋脊铺设，每层应由坡度下方向上铺贴；坡度在3%15%
11、之间时，可平行或垂直屋脊铺贴；坡度大于15%或受振动时，应垂直于屋脊铺贴，每层应由屋脊开始向屋檐或天沟方向铺贴，上下层卷材不得相互垂直铺设。坡度大于25%时，为防止卷材下滑，可采用满粘法铺粘；当采用钉压固定措施时，固定点应密封严密。c、油毡卷材铺贴铺油方法有浇油法、刷油法、刮油法和撒油法等，铺油时应严格控制玛碲脂的使用温度，石油沥青玛碲脂的温度最好为260270。d、铺贴时，粘结层厚度，热沥青玛碲脂宜为11.5mm，冷沥青玛碲脂宜为0.51.0mm。应使油毡与下层紧密粘结，避免铺斜、扭曲，同时应将毡边挤出的多余玛碲脂及时刮去，仔细压紧、刮平，赶出气泡封严。如发现已铺贴油毡有气泡、空鼓或翘边等现
12、象，应随时进行处理。e、油毡接头应采用搭接方法，上下两层及相邻两幅油毡的搭接缝应错开，各层油毡搭接宽度，短边搭接，满粘法不小于100mm，空铺、点粘、条粘法，不小于150mm；长边搭接，满粘法不应小于70mm，空铺、点粘、条粘法不应小于100mm。相邻两幅油毡短边搭接缝应错开1/2幅宽，上下两层应错开1/3或1/2幅宽。平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊的搭接应顺主导风方向搭接。屋面坡度超过25%时，不应有短边方向的搭接。 当铺设松散保温层时：a、当采用炉渣或水渣作保温层时，材料应经筛选，严格控制粒径，并适当洒水预湿。 b、松散保温材料应分层铺设，用抹子或钢滚筒进行适当整平压实，每
13、层铺设厚度不大于150mm，其压实程度和厚度应根据设计要求和试验确定：完成后的保温层允许偏差为+10或-5。 c、当铺设水泥焦渣或水泥珍珠砂保温层时，应先根据保温层设计厚度拉线找出2的坡度，铺设1：6水泥焦渣或1：3水泥珍珠岩砂，最薄处应为50mm；铺设顺序由一端退着向另一端进行，分别用平板式振动器振捣密实或用木抹子拍实，表面抹平，做成粗糙面，以利与上部找平层结合。d、水泥焦渣或水泥珍珠岩保温层铺设完后，表面应用湿草袋或塑料薄膜护盖养护不少于7d。e、已铺完的松散保温层，在未达到要求的强度前，不得在其上行走手推胶轮车或堆放重物。 当铺设板状保温层时：a、干铺加气混凝土板、泡沫混凝土板块、蛭石混凝土板块或聚苯板块等保温材料，应找平拉线铺设。铺前先将接触面清扫干净，板块应紧密铺设、铺平、垫稳。分层铺设的板块，其上下两层板块缝应错开，各层板块间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板高度一致。需要时，一般在块状保温层上用松散料湿作找坡。b、保温板缺棱掉角，可用同类材料的碎块嵌补，用同类材料的粉屑加适量水泥填嵌缝隙。c、板状保温层如需留设排汽槽(道)时，
