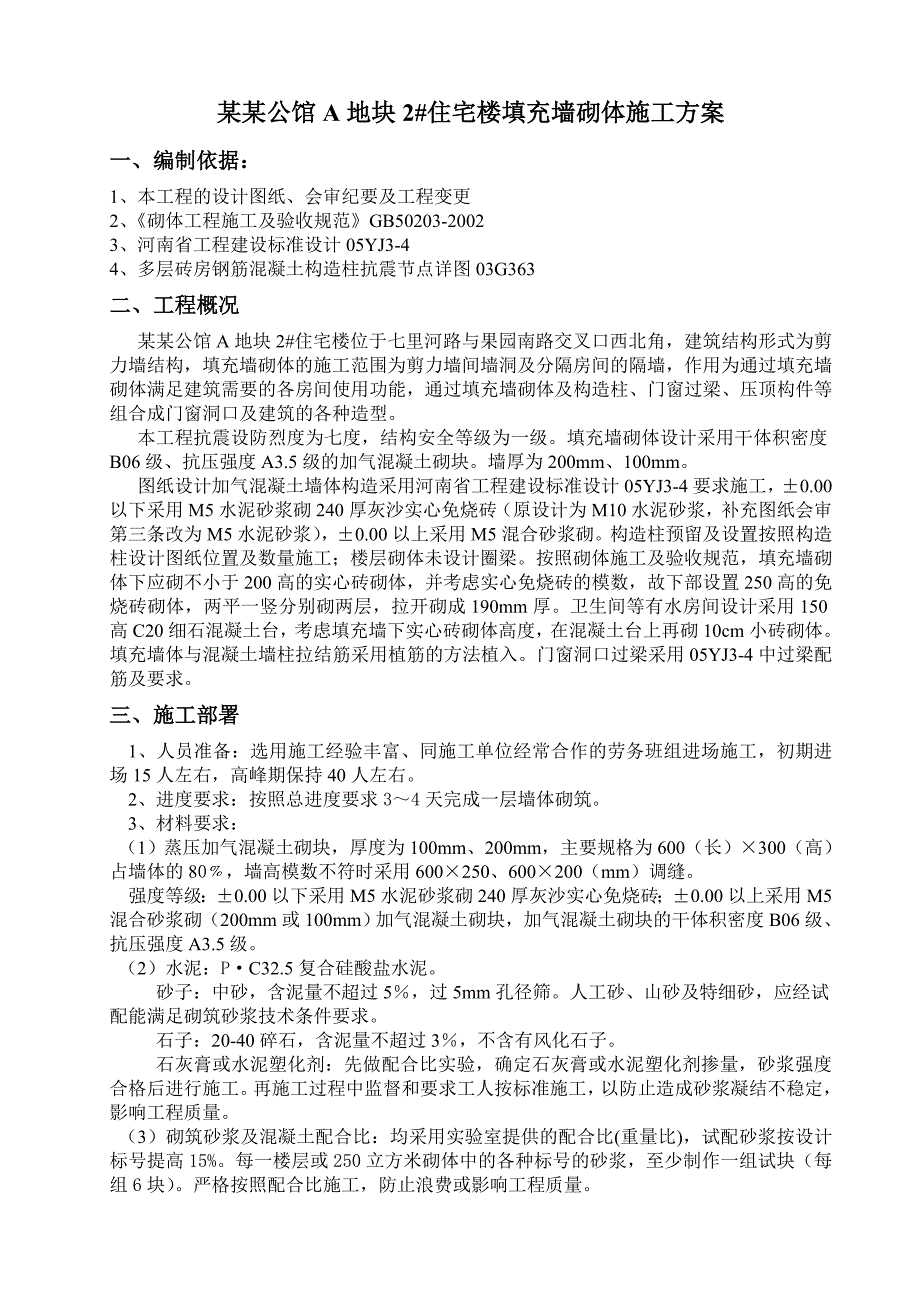

1、某某公馆A地块2#住宅楼填充墙砌体施工方案一、编制依据：1、本工程的设计图纸、会审纪要及工程变更2、砌体工程施工及验收规范GB50203-20023、河南省工程建设标准设计05YJ3-44、多层砖房钢筋混凝土构造柱抗震节点详图03G363二、工程概况某某公馆A地块2#住宅楼位于七里河路与果园南路交叉口西北角，建筑结构形式为剪力墙结构，填充墙砌体的施工范围为剪力墙间墙洞及分隔房间的隔墙，作用为通过填充墙砌体满足建筑需要的各房间使用功能，通过填充墙砌体及构造柱、门窗过梁、压顶构件等组合成门窗洞口及建筑的各种造型。本工程抗震设防烈度为七度，结构安全等级为一级。填充墙砌体设计采用干体积密度B06级、抗
2、压强度A3.5级的加气混凝土砌块。墙厚为200mm、100mm。图纸设计加气混凝土墙体构造采用河南省工程建设标准设计05YJ3-4要求施工，0.00以下采用M5水泥砂浆砌240厚灰沙实心免烧砖（原设计为M10水泥砂浆，补充图纸会审第三条改为M5水泥砂浆），0.00以上采用M5混合砂浆砌。构造柱预留及设置按照构造柱设计图纸位置及数量施工；楼层砌体未设计圈梁。按照砌体施工及验收规范，填充墙砌体下应砌不小于200高的实心砖砌体，并考虑实心免烧砖的模数，故下部设置250高的免烧砖砌体，两平一竖分别砌两层，拉开砌成190mm厚。卫生间等有水房间设计采用150高C20细石混凝土台，考虑填充墙下实心砖砌体高
3、度，在混凝土台上再砌10cm小砖砌体。填充墙体与混凝土墙柱拉结筋采用植筋的方法植入。门窗洞口过梁采用05YJ3-4中过梁配筋及要求。三、施工部署1、人员准备：选用施工经验丰富、同施工单位经常合作的劳务班组进场施工，初期进场15人左右，高峰期保持40人左右。2、进度要求：按照总进度要求34天完成一层墙体砌筑。3、材料要求：（1）蒸压加气混凝土砌块，厚度为100mm、200mm，主要规格为600（长）300（高）占墙体的80，墙高模数不符时采用600250、600200（mm）调缝。强度等级：0.00以下采用M5水泥砂浆砌240厚灰沙实心免烧砖；0.00以上采用M5混合砂浆砌（200mm或100m
4、m）加气混凝土砌块，加气混凝土砌块的干体积密度B06级、抗压强度A3.5级。（2）水泥：PC32.5复合硅酸盐水泥。砂子：中砂，含泥量不超过5，过5mm孔径筛。人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。石子：20-40碎石，含泥量不超过3，不含有风化石子。石灰膏或水泥塑化剂：先做配合比实验，确定石灰膏或水泥塑化剂掺量，砂浆强度合格后进行施工。再施工过程中监督和要求工人按标准施工，以防止造成砂浆凝结不稳定，影响工程质量。（3）砌筑砂浆及混凝土配合比：均采用实验室提供的配合比(重量比)，试配砂浆按设计标号提高15%。每一楼层或250立方米砌体中的各种标号的砂浆，至少制作一组试块（每

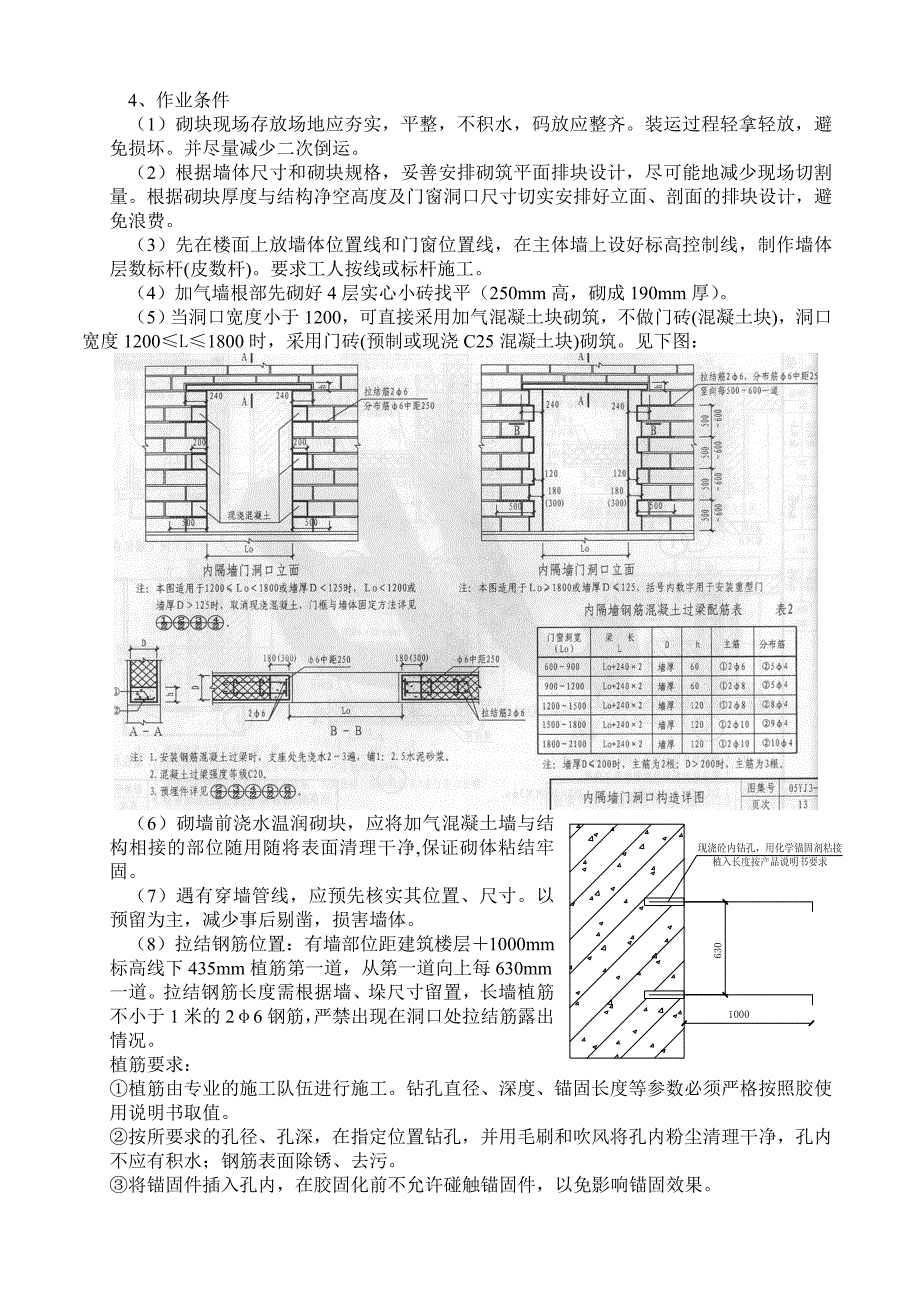

5、组6块）。严格按照配合比施工，防止浪费或影响工程质量。4、作业条件（1）砌块现场存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。并尽量减少二次倒运。（2）根据墙体尺寸和砌块规格，妥善安排砌筑平面排块设计，尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排块设计，避免浪费。（3）先在楼面上放墙体位置线和门窗位置线，在主体墙上设好标高控制线，制作墙体层数标杆(皮数杆)。要求工人按线或标杆施工。（4）加气墙根部先砌好4层实心小砖找平（250mm高，砌成190mm厚）。（5）当洞口宽度小于1200，可直接采用加气混凝土块砌筑，不做门砖(混凝土
6、块)，洞口宽度1200L1800时，采用门砖(预制或现浇C25混凝土块)砌筑。见下图：（6）砌墙前浇水温润砌块，应将加气混凝土墙与结构相接的部位随用随将表面清理干净,保证砌体粘结牢固。（7）遇有穿墙管线，应预先核实其位置、尺寸。以预留为主，减少事后剔凿，损害墙体。（8）拉结钢筋位置：有墙部位距建筑楼层1000mm标高线下435mm植筋第一道，从第一道向上每630mm一道。拉结钢筋长度需根据墙、垛尺寸留置，长墙植筋不小于1米的26钢筋，严禁出现在洞口处拉结筋露出情况。植筋要求：植筋由专业的施工队伍进行施工。钻孔直径、深度、锚固长度等参数必须严格按照胶使用说明书取值。按所要求的孔径、孔深，在指定位

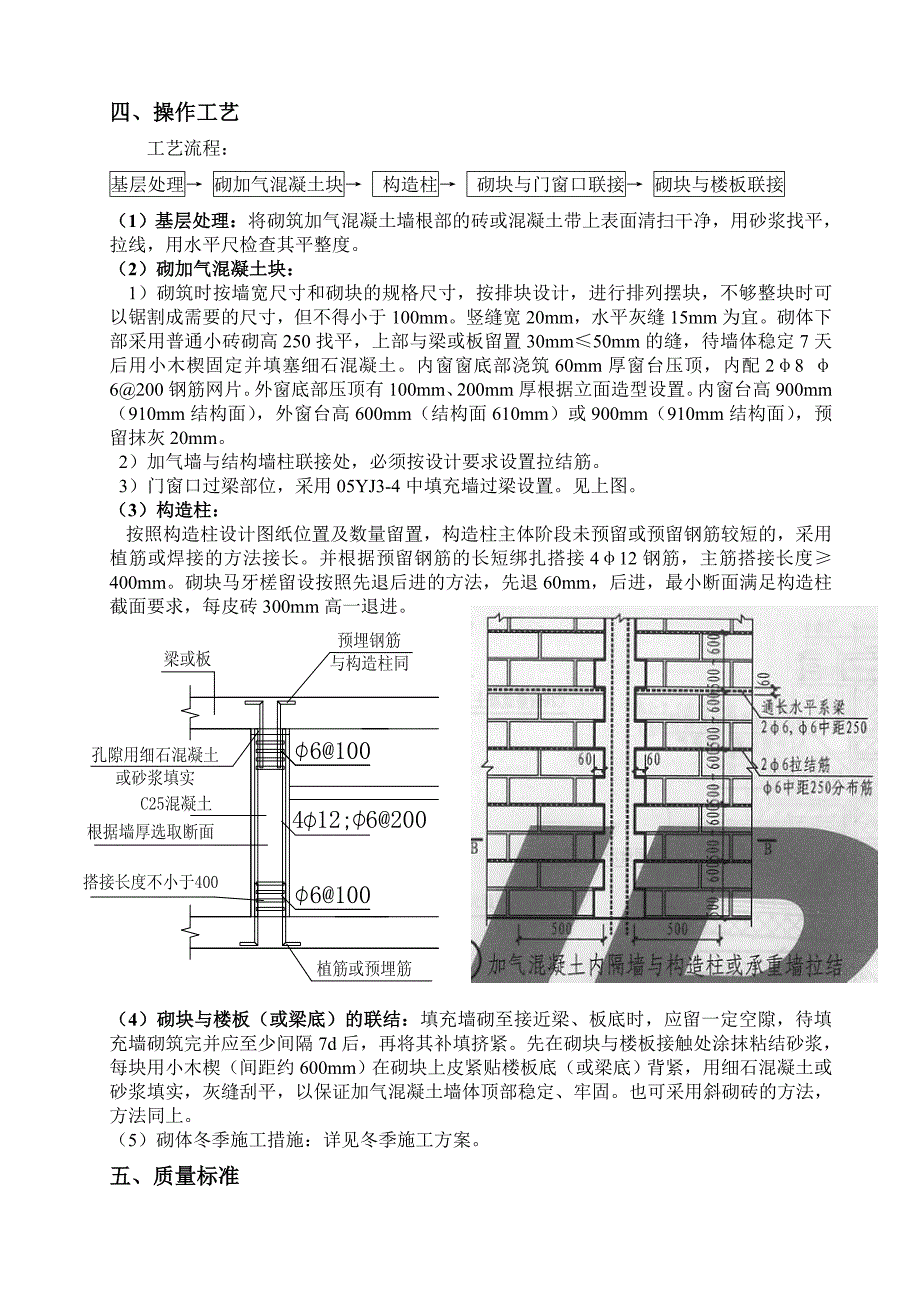

7、置钻孔，并用毛刷和吹风将孔内粉尘 清理干净，孔内不应有积水；钢筋表面除锈、去污。将锚固件插入孔内，在胶固化前不允许碰触锚固件，以免影响锚固效果。四、操作工艺工艺流程：基层处理 砌加气混凝土块 构造柱 砌块与门窗口联接 砌块与楼板联接（1）基层处理：将砌筑加气混凝土墙根部的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。（2）砌加气混凝土块：1）砌筑时按墙宽尺寸和砌块的规格尺寸，按排块设计，进行排列摆块，不够整块时可以锯割成需要的尺寸，但不得小于100mm。竖缝宽20mm，水平灰缝15mm为宜。砌体下部采用普通小砖砌高250找平，上部与梁或板留置30mm50mm的缝，待墙体稳
8、定7天后用小木楔固定并填塞细石混凝土。内窗窗底部浇筑60mm厚窗台压顶，内配28 6200钢筋网片。外窗底部压顶有100mm、200mm厚根据立面造型设置。内窗台高900mm（910mm结构面），外窗台高600mm（结构面610mm）或900mm（910mm结构面），预留抹灰20mm。2）加气墙与结构墙柱联接处，必须按设计要求设置拉结筋。3）门窗口过梁部位，采用05YJ3-4中填充墙过梁设置。见上图。（3）构造柱：按照构造柱设计图纸位置及数量留置，构造柱主体阶段未预留或预留钢筋较短的，采用植筋或焊接的方法接长。并根据预留钢筋的长短绑扎搭接412钢筋，主筋搭接长度400mm。砌块马牙槎留设按照先
9、退后进的方法，先退60mm，后进，最小断面满足构造柱截面要求，每皮砖300mm高一退进。（4）砌块与楼板（或梁底）的联结：填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补填挤紧。先在砌块与楼板接触处涂抹粘结砂浆，每块用小木楔（间距约600mm）在砌块上皮紧贴楼板底（或梁底）背紧，用细石混凝土或砂浆填实，灰缝刮平，以保证加气混凝土墙体顶部稳定、牢固。也可采用斜砌砖的方法，方法同上。（5）砌体冬季施工措施：详见冬季施工方案。五、质量标准（1）保证项目：1）使用的原材料和加气混凝土块品种，强度必须符合设计要求，标准的各项技术性能指标，并有出厂合格证。2）砂浆的品种标
10、号必须符合设计要求。砌块接缝砂浆必须饱满，按规定制作砂浆试块，试块的平均抗压强度不得低于设计强度，其中任意一组的最小抗压强度不得小于设计强度的75。3）转角处必须同时砌筑，严禁留直槎，交接处应留斜槎。（2）一般项目1）通缝：每道墙3皮砌块的通缝不得超过3处，不得出现四皮砌块及四皮砌块高度以上的通缝。灰缝均匀一致。2）接槎：砂浆要密实，砌块要平顺，不得出现破槎、松动，做到接槎部位严实。3）拉结筋（或钢筋混凝土拉结带）：间距、位置、长度及配筋的规格、根数符合设计要求。位置、间距的偏差不得超过一皮砌块，在灰缝中设置，视砌块的厚度而调整。4）水平及垂直灰缝砂浆饱满度80%，抽检数量：每处不应少于3块。
11、（3）允许偏差项目：见表 加气混凝土砌体允许偏差表 项次项目允许偏差（mm）检验方法1墙面垂直5用靠尺及线坠检查2墙面平整度8用2m靠尺塞尺检查3轴线位移10尺量4水平灰缝平直（10m以内）10拉通长线用尺量5门窗洞口宽度5尺量6门口高度15 5尺量7外墙窗口上下偏移20以底层为准用经纬仪或吊线检查六、成品保护（1）砌块在装运过程中，轻装轻放，计算好各房间的用量，分别码放整齐。搭拆脚手架时不要碰坏已砌墙体和门窗口角。（2）落地砂浆及时清除，收集再用。以免与地面粘结，影响下道工序施工。（3）设备槽孔以预留为主，尽量减少剔凿，必要时剔凿设备孔槽不得乱剔硬凿损坏，可划准尺寸用刀刃镂划。如造成墙体砌块松动，必须进行补强处理。七、安全文明施工（1）工人进场前三级教育必须搞好，并作好安全活动记录，工人须经安全培训和考试合格后方可作业施工，各道工序施工之前，工长要做好书面安全技术交底，认真执行上级颁发的安全操作规范及安全岗位责任条例。（2）做好现场“四口五临边”防护，楼梯间的护身栏杆必须及时用钢管安装好，并设临时电灯照明。（3）进入现场必须戴好安全帽，高空作业必须系安全带。（4）严禁从楼上向下倾倒垃圾等物，垃圾装入灰槽内或小车由外用电梯运下。（5）砂浆搅拌机旁设清洗沉淀池，经二次沉淀的水用于现场洒水进行二次利用。
