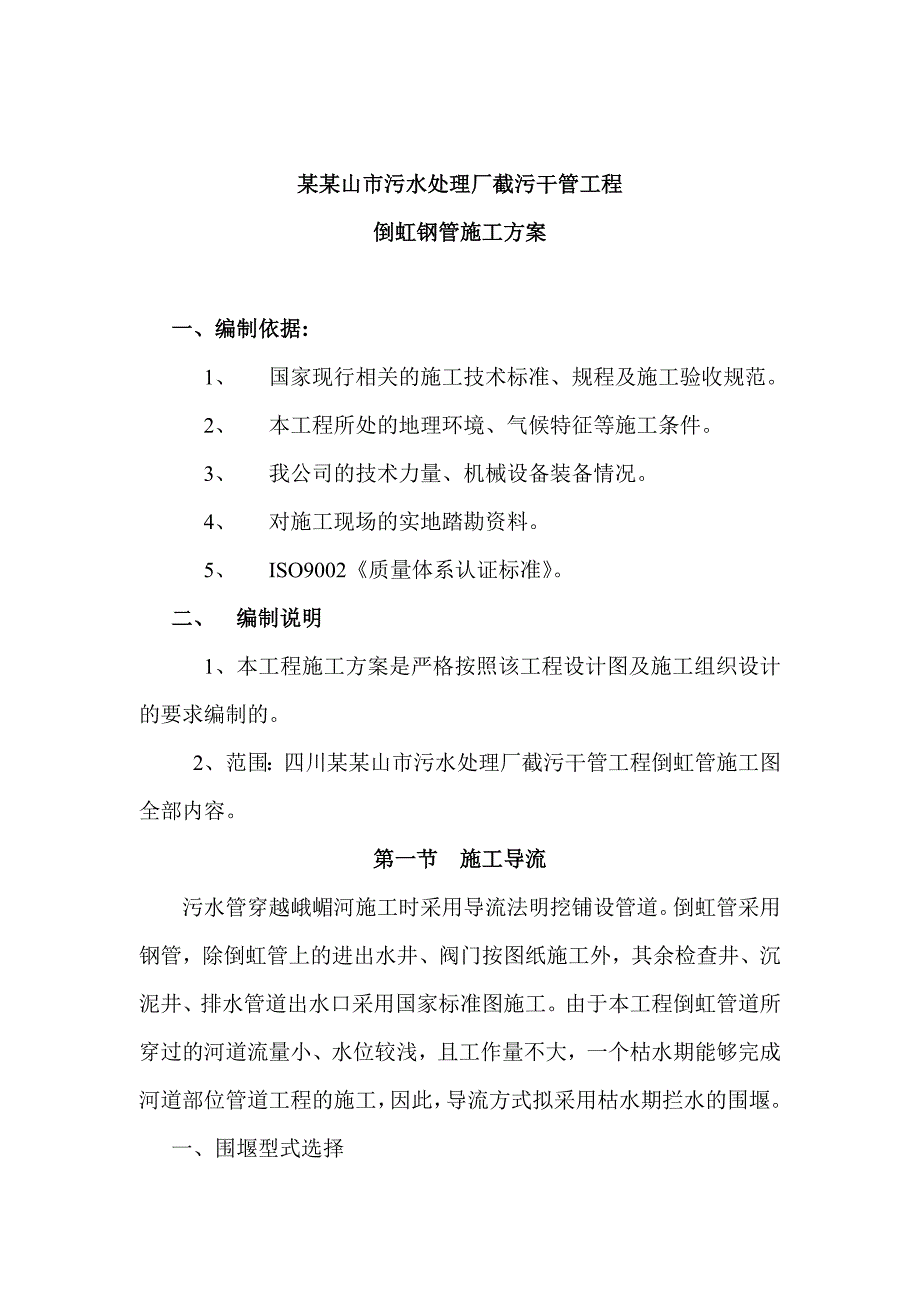

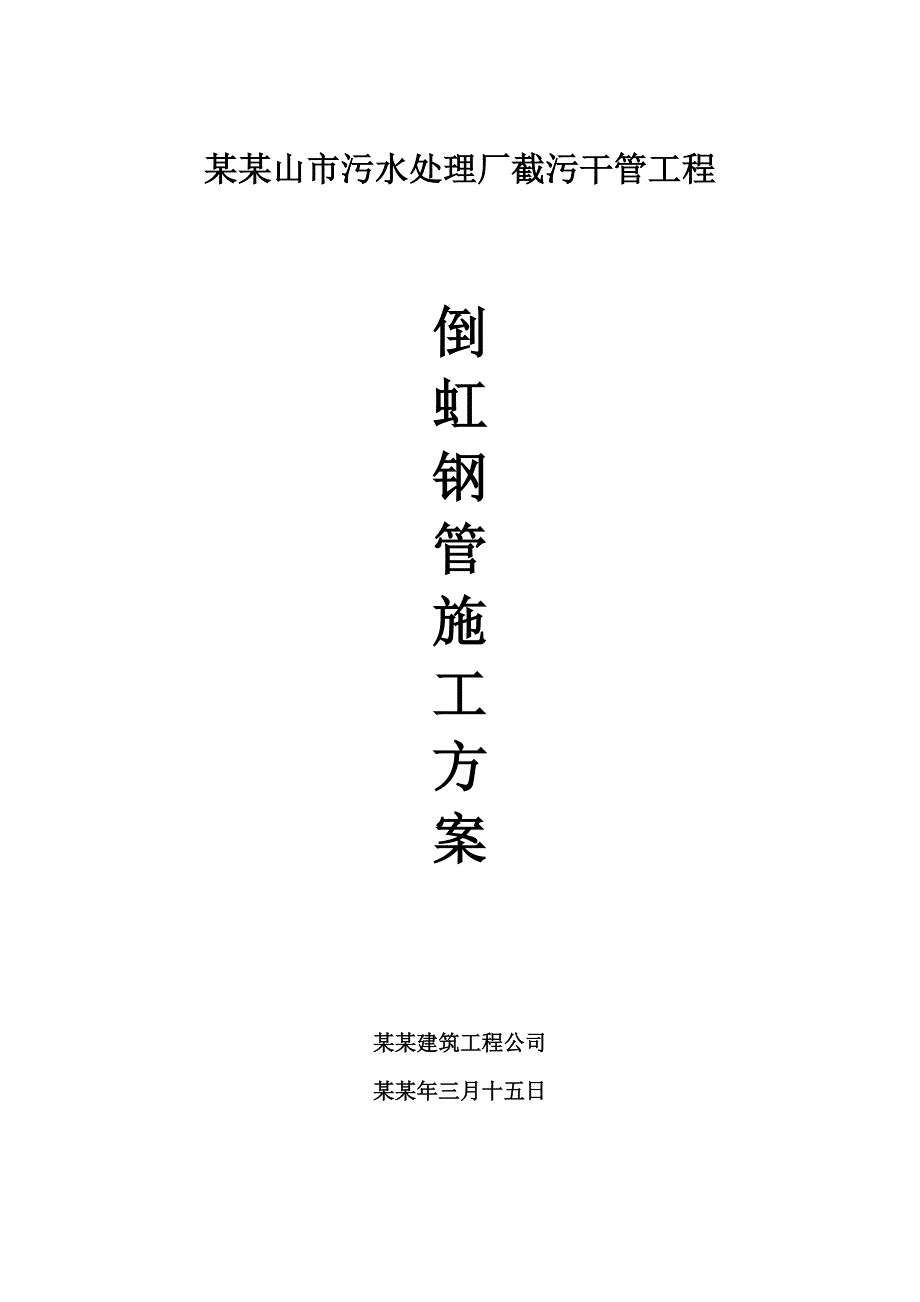

1、某某山市污水处理厂截污干管工程倒虹钢管施工方案某某建筑工程公司某某年三月十五日某某山市污水处理厂截污干管工程倒虹钢管施工方案一、编制依据:1、 国家现行相关的施工技术标准、规程及施工验收规范。2、 本工程所处的地理环境、气候特征等施工条件。3、 我公司的技术力量、机械设备装备情况。4、 对施工现场的实地踏勘资料。5、 ISO9002质量体系认证标准。二、 编制说明1、本工程施工方案是严格按照该工程设计图及施工组织设计的要求编制的。2、范围：四川某某山市污水处理厂截污干管工程倒虹管施工图全部内容。第一节 施工导流污水管穿越峨嵋河施工时采用导流法明挖铺设管道。倒虹管采用钢管，除倒虹管上的进出水井、

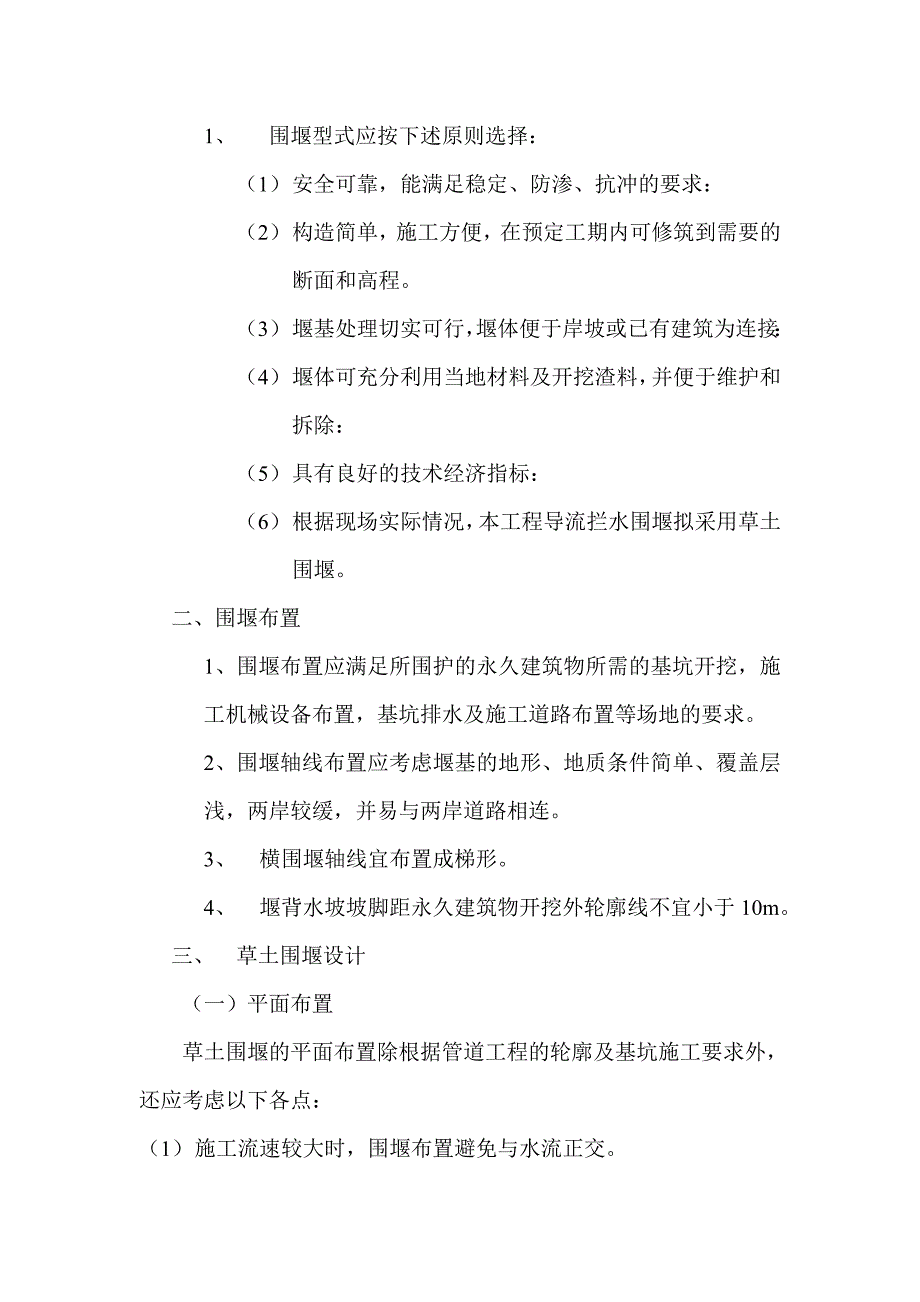

2、阀门按图纸施工外，其余检查井、沉泥井、排水管道出水口采用国家标准图施工。由于本工程倒虹管道所穿过的河道流量小、水位较浅，且工作量不大，一个枯水期能够完成河道部位管道工程的施工，因此，导流方式拟采用枯水期拦水的围堰。一、围堰型式选择1、 围堰型式应按下述原则选择：（1） 安全可靠，能满足稳定、防渗、抗冲的要求：（2） 构造简单，施工方便，在预定工期内可修筑到需要的断面和高程。（3） 堰基处理切实可行，堰体便于岸坡或已有建筑为连接：（4） 堰体可充分利用当地材料及开挖渣料，并便于维护和拆除：（5） 具有良好的技术经济指标：（6） 根据现场实际情况，本工程导流拦水围堰拟采用草土围堰。二、围堰布置1、
3、围堰布置应满足所围护的永久建筑物所需的基坑开挖，施工机械设备布置，基坑排水及施工道路布置等场地的要求。2、围堰轴线布置应考虑堰基的地形、地质条件简单、覆盖层浅，两岸较缓，并易与两岸道路相连。3、 横围堰轴线宜布置成梯形。4、 堰背水坡坡脚距永久建筑物开挖外轮廓线不宜小于10m。三、 草土围堰设计（一）平面布置草土围堰的平面布置除根据管道工程的轮廓及基坑施工要求外，还应考虑以下各点：（1） 施工流速较大时，围堰布置避免与水流正交。（2） 查明围堰地基情况，当有陡坎或大孤石，布置时应予避开。（3） 草土围堰与混凝土等建筑物的接头布置，宜选择在具有坡面的位置，草土体沉陷后可以自然压紧：避免选择在台阶
4、面上，以防沉陷后会发生折裂。围堰与岸边接头应选择岸坡小于45。的缓坡处。（4） 围堰内侧要留有一定的余地（一般510cm），便于堵漏和排水。（二）断面设计草土围堰的断面一般为矩形或边坡较陡的梯形。断面大小除应满足抗滑、抗倾覆和防渗的要求外，还需要考虑施工方法及堰顶运草运土等要求。根据实践经验，草土围堰的水深与顶宽比，一般为1：21：2.5。在堰顶有压重和施工质量较好的情况下，且地基为岩石时，水深与顶宽比可用1：1.5。转弯部分堰体应适当加宽。堰顶高程应比运用期间的最高水位高出1.01.5m。草土围堰的边坡，水中施工时不作坡，但由于挤压形成1：0.21：0.3的坡度，设计时可以此坡度的断面进行稳
5、定计算：干地施工时边坡可作成1：0.5。按以上要求初拟断面尺寸后，以下列公式进行粗略复核其滑动及倾覆稳定情况。1、 抗滑稳定K1计算K1fG/P1.3式中 G垂直力总和；P水平力总和；f草土体与地基的摩擦系数，砂砾石地基取0.4；岩基取0.45-0.5。2、 抗倾覆稳定K2计算K2Mn/Ma1.5式中Mn抗倾力矩之和； Ma倾覆力矩之和。草土体设计容重一般取1.1-1.2t/m3（三）防冲刷措施草土围堰的抗冲流速一般为3.03.5m/s。为了防止水流对堰体和地基的冲刷，尤其是顺水流方向的纵向围堰，往往流速较大，需要采取防冲措施。（1） 堰施工的抗冲流速过大时，可在堰体上游修筑堆石或铅丝笼填石的
6、挑流丁坝，降低堰头流速，使围堰进展顺利。（2） 已建成的草土围堰，在运用期间流速大于允许值时，一般采用块石、铅丝笼填石进行护坡，或每隔一定距离（约3050m）用铅丝笼填石堆筑挑流丁坝等方法对受冲刷部位进行防护；也可采用挑流与块石护坡相结合的防护方法。采用块石护坡石，宜先用碎石堆出水面，再用大块石护面。修建在软基（砂卵石、土基等）上的草土围堰，应将护脚加长，形成护底。（四）草土围堰与其它建筑物的连接草土体与混凝土或砌石建筑物的接头形式，视其位置不同，可分别选用以下几种；（1） 在接头处的迎水面进行水中到土。（2） 加大接头处的围堰断面。（3） 在接头处设置混凝土齿墙。（4） 草土围堰与混凝土导墙
7、平行相接时，应将草土体一侧或两侧包裹导墙，其包裹长度不少于2倍水头，接头部分应作成圆弧形，以使水流平顺。以上各种接头型式，施工时应多用土，少用草(并宜用散草)，以使结合紧密。（五）围堰防渗处理草土围堰漏水部位常发生与岸边接头、地基岩石接触面以及地基砂卵石覆盖层等，对这些部位的漏水可采用如下的处理措施：（1） 草土围堰与河岸接头处，应尽量清除覆盖层至基岩面，清理范围同围堰底宽。（2） 修建在软基上的草土围堰，当地基渗透系数较大，需对地基进行灌浆，减少渗水。灌浆孔可沿围堰中心线布置，根据承受水头和地基性质决定灌浆孔的孔距和排数。钻孔灌浆工作可在堰顶进行。灌浆材料可用水泥、粘土等。渗水量很大时可用水
8、泥砂浆，或掺入一定数量的掺合料。因草土体总量较轻，地基灌浆压力不宜太高，一般最大压力12Kgf/cm即可。（3） 围堰外围为静水区或缓流区时，可在堰外用草土作外围墙，中间填以粘土，或在堰外进行水中倒土，使其形成铺盖，增加渗径，以减少渗漏量。（4） 加大堰身宽度，增加渗径，减少地基渗漏量。（六）草料与土料选择1、 草料 一般用麦草、稻草或其他柔软性山草，草的质量要求柔软、干燥、不腐烂、新旧不限，单支草茎长在0.5m以上。使用时需经过打场碾压。2、 土料 除纯砂土和纯粘土外，一般土壤均可使用，包括黄土、粉土、砂壤土等。土内不应含有石子和大量的砂砾以及植物的根茎等杂物。（七）草土比草土用量的比例关系
9、，是受施工条件和施工时水深，流速等影响的。干筑草土围堰比水中填筑时用草量少；浅水中填筑比深水中填筑用草量少；流速小，用草量也少；一般经验值，水深5m以下，每立方米草土体的用草量5055Kg，用土量0.60.7m3。水深在6m以上时，用草量约为6075Kg，用土量0.6m3左右（以上草料数量指干草，土料数量围压实方）。四、 草土围堰施工（一） 捆草法的水中填筑先将草料捆成长约1.51.8m，直径0.50.7m的单个草捆，重约10Kg左右，用草绳将每两个草捆捆成一体，供进占时使用。进占前，先将岸边清理，铺填一层土料，然后将草捆垂直岸边并排沉放。第一排草捆浸入水中1/31/2草捆长，将草绳拉直放在后
10、边；再见第一捆草捆上后退压放在第二层草捆，两层草捆搭接长度一般为1/21/3草捆长，当压草层数较多时，搭接长度可适当减为1/21/3草捆长。随着捆逐层压放，形成一个30。40。的斜坡，直到满足所需层数为止（斜坡长度不少于1.5倍水深）。当草捆压好后，再铺上一层厚约30cm的散草，填补捆草间的空隙，同时盖住草绳，视其徐徐随草捆下沉。铺草工序完成厚，随即进行洒水，使草料浸湿，便于下沉和压实。然后在散草上铺土，铺土厚度一般3035cm（汽车上土时，厚度可增大到40cm左右）。铺好的土层可踩实或加夯压实(一遍即可)。这样，一层草土的填筑即告完成。依次再按上述工序进行第二层草土填筑，逐渐向前进占。进占过
11、程中，草土体端部始终保持为一个飘浮体，随前端向水中进占，草土体后不逐渐下沉，直到与地基接触位置。在相当长的一段草土体以沉到河底后，应在堰顶进行打夯或用机械碾压，增加堰体的密实性。草土围堰施工时如果施工期水位与围堰运用期的最高水位相差较大，则可将堰体堆筑分两次完成。首先将堰体筑至施工水位以上1.0m左右，合笼后再加高水上部分的堰体。水上部分的施工较水中施工简单，不论采用散草或捆草，均为一层草一层土的填筑方法。草层和土层可铺成水分层压实，分段或全面施工均可。为了节省草料，在堰体的中间部位多用土少用草，这样可增加堰体的重量，提高稳定性。（二） 沉陷超高的估计草土围堰的填筑，采用机械化施工，从而提高了
12、工效。草土填筑过程中，工程量最大的是土料运输，采用挖土机配合汽车运土，直接上堰卸料，对围堰也起压实作用。在堰顶宽大于5m时，可采用3.55.0吨自卸汽车。（三）施工中长遇问题的处理草土围堰进占过程中，最常见的问题是裂缝和滑坡，特别是深水施工时较为普遍。其主要原因主要有以下几点：（1）草绳长度过短或强度不够，在草捆下沉过程中，因重力作用产生断裂。（2） 堰头上土过多或因施工时上面人员过多，使飘浮体下沉速度过大而造成折断滑塌。（3） 遇地基地形突变（如陡坎），草土体沉底时下坐高差较大而折断。（4） 河道水深，流速很大，使堰头漂浮的草土体不易下沉，随着进占而加长，受较大力矩而折断，甚至被水冲走；（5
13、） 草捆过短或压草坡度掌握不好，易产生滑坡。在施工过程中，应尽量预防断裂情况的产生。当发生断裂后，如果断开部分被水冲走，处理办法可将草土头部水上部分拆除成30。40。坡面。，然后再一层草一层土继续填筑；如在静水中施工时发生断裂，断开部分虽已离开堰体，但未被冲走，应立即用麻绳拉在断开部分，按上述处理办法继续填筑，直至与断开部分连接起来，断开部分还可利用作堰体，避免草土损失。当发现填筑体产生较大裂缝而未断应在裂缝处加散草和土捣实，并在上面加填草土，防止草土体断开。五、 围堰观测与拆除1、 围堰运行期应进行下列项目观测：（1） 堰体垂直位移和水平位移；（2） 上、下游水位、（3） 围堰堰基、堰体和两
14、岸渗水量；（4） 裂缝、堰体局部塌陷、堰基翻砂冒水等围堰外部观测；2、 围堰拆除范围、拆除宽度和高程，应提出拆除设计。3、 围堰拆除设计根据施工总进度要求研究确定拆除时段、拆除程序、拆除方法和所需施工设备。六、 基坑排水1、 初期排数（1） 初期排水量应包括围堰合拢闭气后基坑内的积水、排水期的渗水。（2） 初期排水时间应按基坑水位下降速度控制，一般大型基坑可采用（57）d，中型基坑采用（35）d。2、 经常性排水（1） 排水量应按两种组合考虑，以排水量大者选择设备，两种组合为： 渗水加降雨； 渗水加施工废水。（2） 渗水应按围堰渗水和基础渗水两部分构成计算。（3） 经常性排水的降水量可按抽水时
15、段日最大降雨量在当天抽干计算。（4） 施工废水主要考虑混凝土养护用水。3、 基坑排水布置（1） 初期排水可采用固定式或浮动式水泵站，当吸水高度小于6m时，宜采用固定式泵站，泵站可设在围堰上，当吸水高度大于6m时，可设置浮动式水泵站。（2） 基坑开挖过程中的排水系统布置，应考虑排水效果，以不妨碍基坑开挖和出渣运输为原则，抽水站布置不宜过于分散。（3） 建筑物施工时的排水系统，宜布置在基坑四周，排水沟宜布置在建筑物轮廓线外侧，且留有一定的距离。（4） 排水沟距基坑边坡坡脚宜大于0.3m，沟底宽不宜小于0.3m，沟深不宜大于1.0m，纵坡不小于0.002。（5） 集水井布置在建筑物轮廓线以外较低的地方，距建筑物外缘的距离宜大于井的深度，井的容积应能保证更换备用水泵时井水不致漫溢，井底高程应低于排水沟底1.0m。（6） 基础渗透系数小于10-3cm/s时，可采用管井法或井点法降低地下水位。4、 排水设备选择（1） 排水设备宜优先选用离心式水泵。（2） 排水设备应选择容量不同的水泵，确定各种规格水泵台数时，其中关键设备应考虑有必要的备用量。第二节
