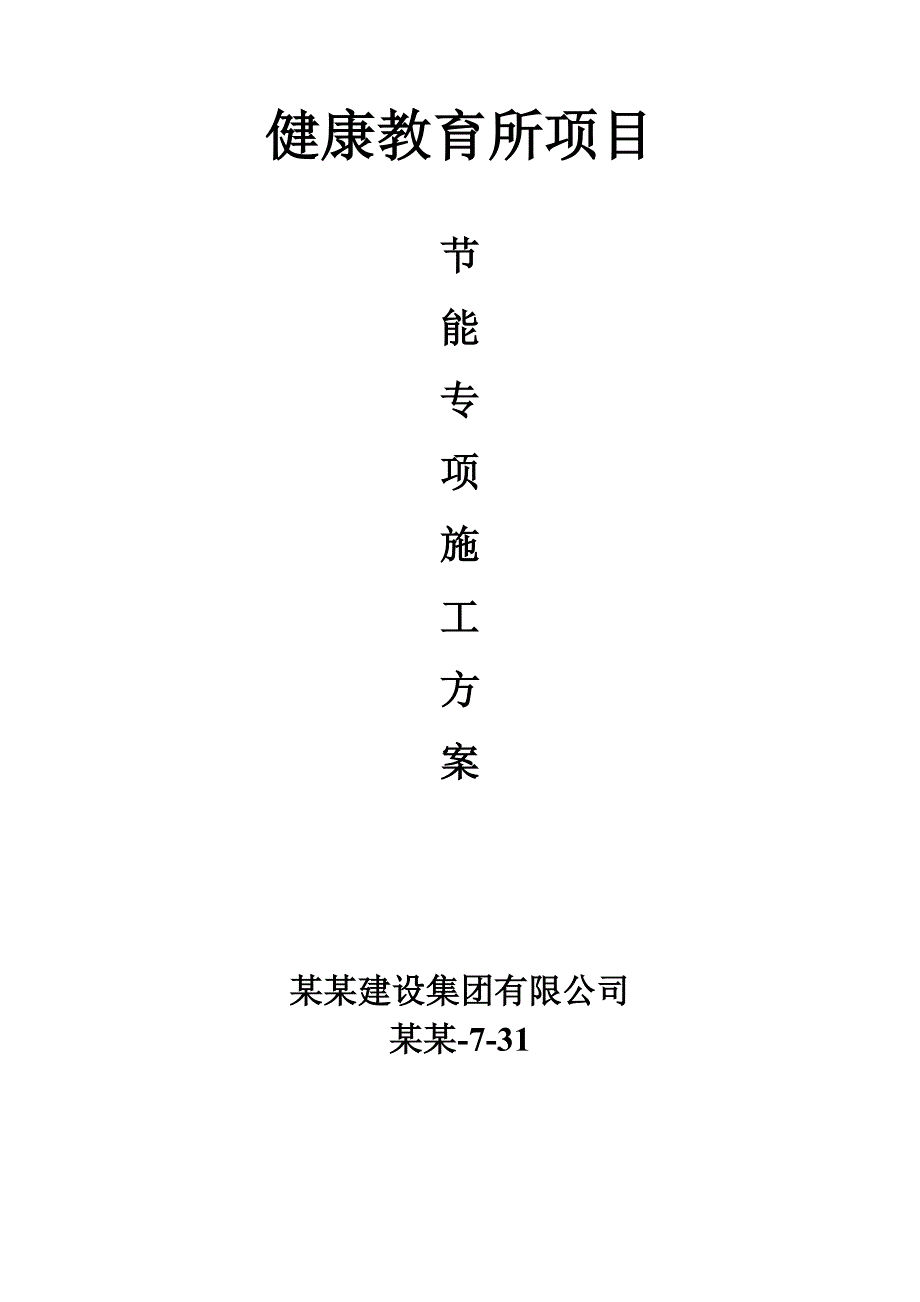

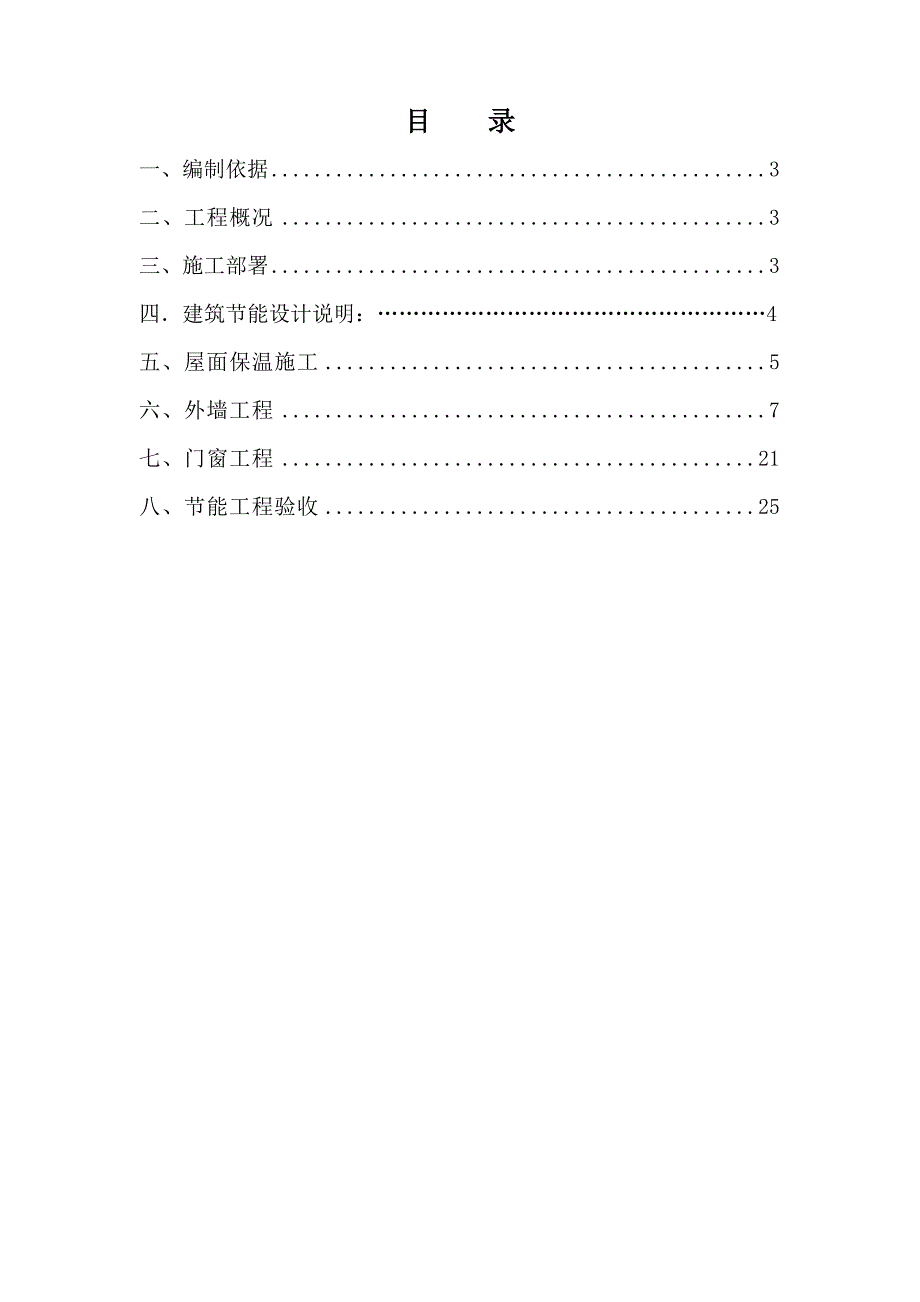

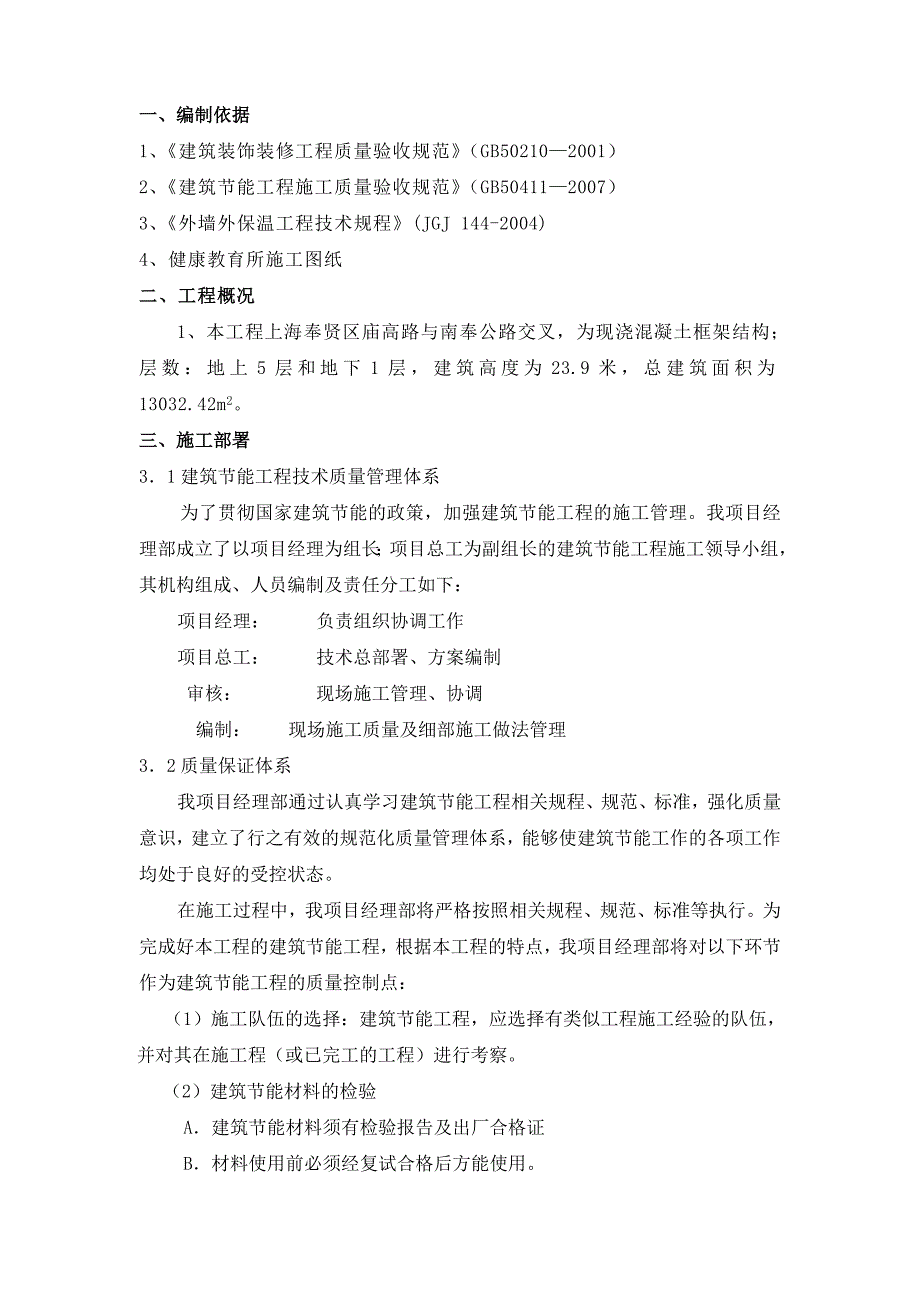

1、健康教育所项目节能专项施工方案某某建设集团有限公司某某-7-31目 录一、编制依据3二、工程概况3三、施工部署3四建筑节能设计说明：4五、屋面保温施工5六、外墙工程7七、门窗工程21八、节能工程验收25一、编制依据1、建筑装饰装修工程质量验收规范（GB502102001）2、建筑节能工程施工质量验收规范（GB504112007）3、外墙外保温工程技术规程(JGJ 144-2004)4、健康教育所施工图纸二、工程概况1、本工程上海奉贤区庙高路与南奉公路交叉，为现浇混凝土框架结构；层数：地上5层和地下1层，建筑高度为23.9米，总建筑面积为13032.42m2。三、施工部署31建筑节能工程技术质量
2、管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：项目经理： 负责组织协调工作项目总工： 技术总部署、方案编制 审核： 现场施工管理、协调 编制： 现场施工质量及细部施工做法管理32质量保证体系我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工作的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目
3、经理部将对以下环节作为建筑节能工程的质量控制点：（1）施工队伍的选择：建筑节能工程，应选择有类似工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A建筑节能材料须有检验报告及出厂合格证B材料使用前必须经复试合格后方能使用。（3）制定相应技术措施，作好工序过程控制。A施工前应做好图纸审查工作台，将技术关口前移，施工前做好技术交底。 B 施工过程中严格执行三检制和样板引路制度，做好预测预控及全方位的过程控制。 C做好技术复测及资料整理工作，主要材料及施工过程操作要留有痕迹，具有可追溯性。D对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。
4、E做好各专业接口及预留预埋的专业检查。33本工程采用的建筑节能措施主要有：1）外墙采用小型混凝土空心砌块砖墙外抹30厚无机保温浆料(A级不燃材料)保温层；2）外门窗选用铝合金低辐射中空玻璃窗(6+12A+6遮阳型)四建筑节能设计说明：（一）屋面做法：1、屋面1做法：1)、20厚1:2.5水泥砂浆找平层;2)、无纺隔离布一层;3)、40厚挤塑板保温层;4)、1.5厚合成高分子自粘防水卷材;5)、1.5厚聚合物水泥基防水涂膜；6)、20厚1：3水泥砂浆找平;7)、最薄30厚1:8水泥陶粒或 干密度500kg/m3泡沫混凝土找坡2%;8)、现浇钢筋混凝土屋面板;2、屋面2做法：1)、40厚C25细石
5、混凝土内配双向4200;2)、无纺隔离布一层;3)、40厚挤塑板保温层;4)、1.5厚合成高分子自粘防水卷材;5)、1.5厚聚合物水泥基防水涂膜；6)、20厚1：3水泥砂浆找平;7)、最薄30厚1:8水泥陶粒或 干密度500kg/m3泡沫混凝土找坡2%;8)、现浇钢筋混凝土屋面板;3、屋面3做法：1)、种植土层2)、聚氨脂无纺布滤水层，四周上翻100mm高3)、80厚粒径1520陶粒排水层4)、50厚C25细石混凝土内配双向42005)、一层无纺布（隔离层）6)、1.5厚合成高分子自粘防水卷材;7)、1.5厚聚合物水泥基防水涂膜；8)、20厚1:2水泥砂浆找平9)、P6等级自防水钢筋混凝土屋面
6、（二）外墙做法：1)、外墙饰面2)、30厚无机保温浆料(A级不燃材料) （=250kg/m3、=0.060W/m2.K）3)、35厚抗裂砂浆+耐碱型网布+锚固件4)、15厚1:3水泥砂浆找平5)、刷界面剂一道6)、200厚砌体墙7)、25厚无机保温砂浆(A级不燃材料) （=300kg/m3、=0.065W/m2.K）五、屋面保温施工1、屋面保温施工准备（1）要严格控制进场的保温材料。进场材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料。（2）本工程所使用的屋面保温材料为挤塑聚苯板，现场抽验频率按每施敷1000m2为一个检验批，不足1000 m2也按一个检验批计算，但每批抽
7、检不得少于5，且不少于5块。（3）挤塑聚苯板进行复试必须做以下几项检验：材料的密度、压缩（10）强度、阻燃（自熄）性。（4）一般的部位应尽量使用标准尺寸的挤塑聚苯板，对于有特殊要求的部位，要用电热丝切割器进行切割加工。2、施工技术（1）根据屋面尺寸的大小，安排挤塑聚苯板的排列摆放，在不到摆放整块挤塑聚苯板的根据形状的大小进行裁切。（2）挤塑聚苯板的交接处采用胶布粘贴紧密。3、抹砂浆层（1）在抹砂浆层之前，先检查保温板是否干燥，表面是否平整，并去除板面有害物资、杂物等。（2）用抹子在保温板上抹一层砂浆保护层，厚度为20mm。4、钢筋绑扎绑扎双向4200钢筋网片，设间距6000mm分割缝，钢筋在分
8、割缝处断开。5、浇筑混凝土保护层（1）钢筋绑扎完成后，需经隐蔽验收；（2）浇筑C25细石混凝土40mm厚，并随浇随抹压光，并要注意坡向排水。6、节点处理A、穿过防水层的管道管道直接穿过防水层的管道四周找平层应按设计要求放坡，与基层交接处必须预留1010的槽，填嵌密封材料，再将管道四周除锈打光，然后加铺附加增强层。用套管穿过防水层时，套管与基层间的做法与直接穿管做法相同，穿管与套管之间填弹性材料如泡沫塑料，每端留深10以上凹槽嵌填密封的防水材料，然后再做保护层。B分格缝分格缝的设置是为了使防水层有效地适应各种变形的影响，提高防水能力。但如果分格缝施工质量不好，则有可能成为漏源之一。分格缝应按设计
9、要求填嵌密封材料。分格缝位置要准确。一般应先弹线后嵌分格木条，待砂浆或砼终凝后立即取出木条。分格缝两侧应做到顺直、平整、密实，否则应及时修补，以保证嵌缝材料粘结牢固，交工前用油膏灌满。7、成品保护1）屋面工程完工后，应将屋面上所有剩余材料，建筑垃圾等清理干净，防止堵塞水落口。2）雨期处于恶劣环境中，受各种因素影响，易发生渗漏，要安排具有专业防水知识的人员进行管理。不能随意在屋面上增加设施，堆重物或杂物，更不能随意凿洞，以保持屋面防水层的正常施工状态。3）施工前应用木塞将地漏或管道口临时封闭，防止砂浆或杂物堵塞影响排水。防水层蓄水或淋水试验合格后，在防水层上作保护层时施工人员应穿软底鞋。8、屋面
10、防水质量控制措施1）屋面结构砼浇筑应连续进行，不得留置施工缝。振捣时，除用插入式振动棒振捣外，表面还需要平板振动器振捣，砼初凝前，用铁抹子收光。2）对屋面防水进行48小时试水，并认真作好记录，确认无渗漏现象才能进行下一道工序。如有渗漏，必须经过处理并试水合格。3）基层与突出屋面的结构连接的阴角，均先作泛水线，其圆孤半径R50m4)屋面雨水管穿女儿墙，先在管壁做防水一道，然后埋设雨水弯管，再灌管洞。5）屋面防水工程应用专业施工队伍组织实施，施工前必须编制屋面防水施工方案。防水材料必须有材料合格证，防水操作工持证上岗，确保施工质量。9、其它注意事项（1）施工中各专业工种紧密配合，合理安排工序，严禁
11、颠倒工序作业。（2）拌制混合物砂浆宜用电动搅拌器，用毕清理。（3）施工完成后应防止重物撞击屋面。六、外墙工程（无机保温浆料墙面）1、本工法保温层采用现场抹灰成型的做法，墙体基层用界面砂浆处理，使吸水率不同的材料附着力均匀一致；保温层形成一个整体，无板缝，减缓增长强度的配比及大量纤维的添入使保温层不易发生空鼓；抗裂防护层采用抗裂砂浆耐碱网格布，由尼龙胀栓锚固于基层墙体，抗震性能好；饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好。系统各构造层材料柔韧性匹配，热应力释放充分。基本构造见表1。2 工艺流程及操作要点2.1 施工工艺流图1 无机保温浆料面砖饰面外墙外保温
12、施工流程2.2 操作要点2.2.1 施工准备（1）基层墙体应符合混凝土结构工程施工质量验收规范（GB 50204-2002）和砌体工程施工质量验收规范（GB 50203-2002）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构验收的确认。如基层墙体偏差过大，则应抹砂浆找平。（2）房屋各大角的控制钢垂线安装完毕。（3）外墙面的阳台栏杆,雨漏管托架,外挂消防梯等安装完毕，并应考虑到保温系统厚度的影响。（4）外窗的辅框安装完毕。（5）墙面脚手架孔,穿墙孔及墙面缺损处用相应材料修整好。（6）混凝土梁或墙面的钢筋头和凸起物清除完毕。（7）主体结构的变形缝应提前做好处理。（8）根据工程
13、量、施工部位和工期要求制定施工方案，要样板先行，通过样板确定定额消耗，由甲方、乙方和材料供应商协商确定材料消耗量，保温施工前施工负责人应熟悉图纸。（9）组织施工队进行技术培训和交底，进行好安全教育。（10）材料配制应指定专人负责，配合比、搅拌机具与操作应符合要求，严格按厂家说明书配制，严禁使用过时浆料和砂浆。（11）根据需要准备一间搅拌站及一间堆放材料的库房，搅拌站的搭建需要选择背风方向，靠近垂直运输机械，搅拌棚需要三侧封闭，一侧作为进出料通道。有条件的地方可使用散装罐。库房的搭建要求：要求防水、防潮、防阳光直晒。材料采取离地架空堆放。（12）施工时气温应大于5，风力不大于4级。雨天不得施工，
14、应采取防护措施。2.2.2 基层墙面处理墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。墙表面凸起物大于10mm时应剔除。为使基层界面附着力均匀一致，墙面均应做到界面处理无遗漏。基层界面砂浆可用喷枪或滚刷喷刷。墙体在界面处理前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，浇水湿润，然后按要求将其补齐砌严。2.2.3 吊垂直、弹控制线根据建筑物高度确定放线的方法。多层建筑或中高层建筑，可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工0.000向上500mm线为水平基准线进行交圈控制。根据调垂直的线及保温厚度，每步架大角两侧弹上控制线，再拉水平通线做标志块。2.2.4 做灰饼、冲筋在距楼层顶部约100mm和距楼层底部约100mm,同时距大墙阴或阳角约100mm处,根据垂直控制通线做垂直方向灰饼(楼层较高时应两人共同完成)，作为基准灰饼，再根据两垂直方向基准灰饼之间的通线，做墙面找平层厚度灰饼，每灰饼之间的距离按1.5m左右间隔粘贴。灰饼可用无机保温粒浆料做，待垂直方向灰饼固定后,在两水平灰饼间拉水平控制通线,具体做法为将带小线的小园钉插入灰饼,拉直小线,使小线控制比灰饼略高1mm，在两灰饼之间按1.5m左右间隔水平粘贴若干灰饼或冲筋。每层灰饼粘贴施工作业完成后水平方向用5m小线拉线检查灰饼的一致性，垂直
