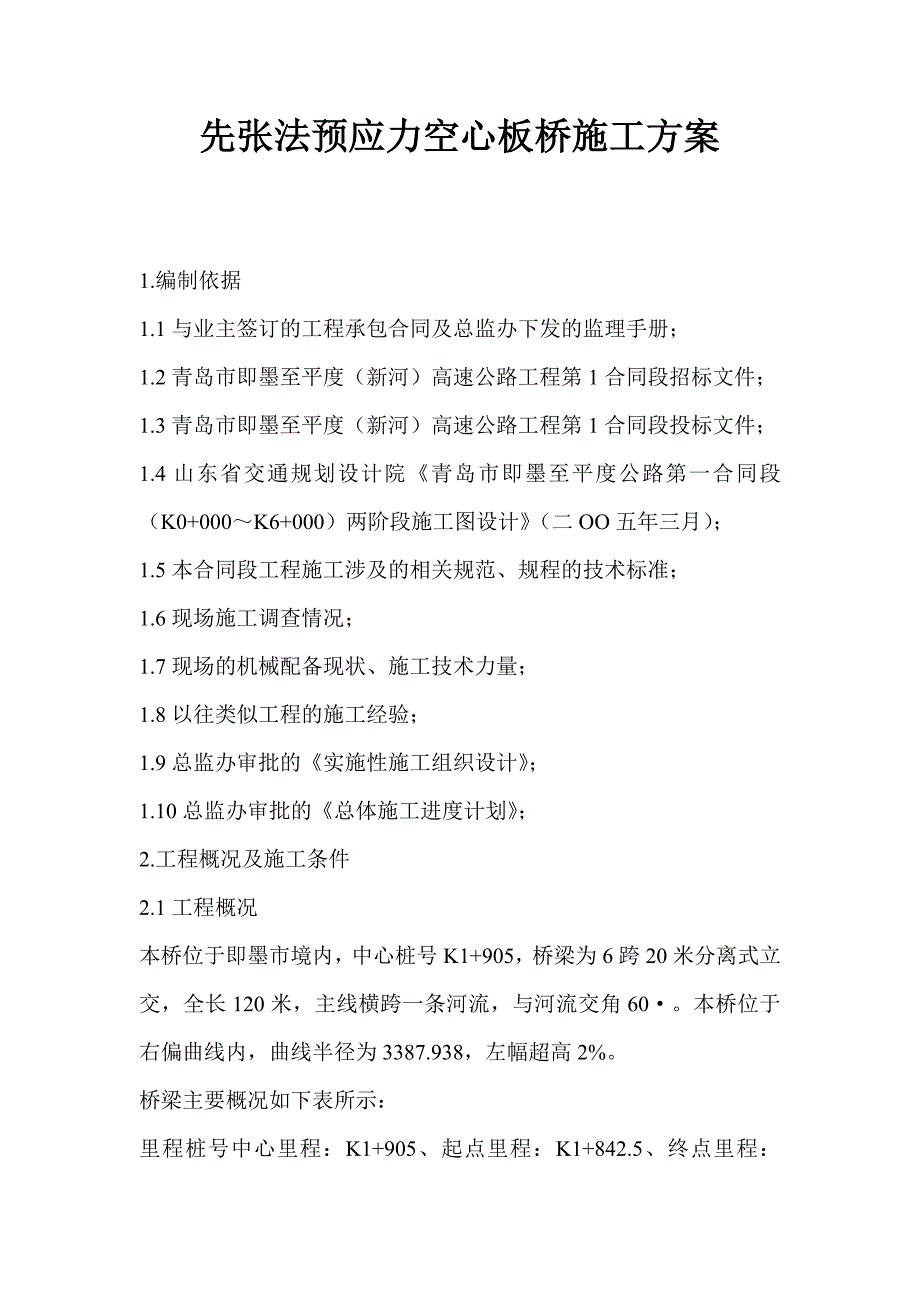

1、先张法预应力空心板桥施工方案1.编制依据1.1与业主签订的工程承包合同及总监办下发的监理手册；1.2青岛市即墨至平度（新河）高速公路工程第1合同段招标文件；1.3青岛市即墨至平度（新河）高速公路工程第1合同段投标文件；1.4山东省交通规划设计院青岛市即墨至平度公路第一合同段（K0+000K6+000）两阶段施工图设计（二OO五年三月）；1.5本合同段工程施工涉及的相关规范、规程的技术标准；1.6现场施工调查情况；1.7现场的机械配备现状、施工技术力量；1.8以往类似工程的施工经验；1.9总监办审批的实施性施工组织设计；1.10总监办审批的总体施工进度计划；2.工程概况及施工条件2.1工程概况本

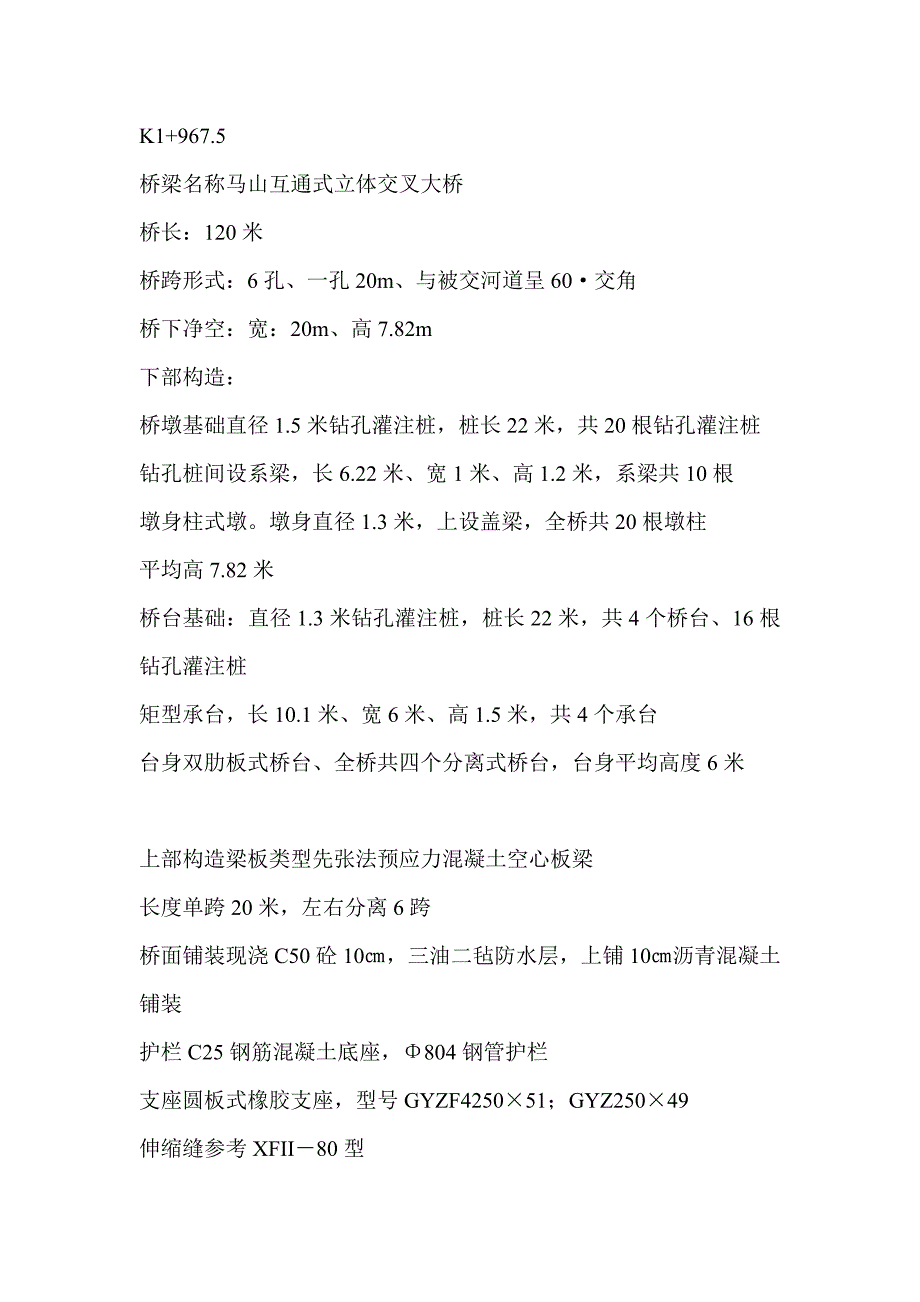

2、桥位于即墨市境内，中心桩号K1+905，桥梁为6跨20米分离式立交，全长120米，主线横跨一条河流，与河流交角60。本桥位于右偏曲线内，曲线半径为3387.938，左幅超高2%。桥梁主要概况如下表所示：里程桩号中心里程：K1+905、起点里程：K1+842.5、终点里程：K1+967.5桥梁名称马山互通式立体交叉大桥桥长：120米桥跨形式：6孔、一孔20m、与被交河道呈60交角桥下净空：宽：20m、高7.82m下部构造：桥墩基础直径1.5米钻孔灌注桩，桩长22米，共20根钻孔灌注桩钻孔桩间设系梁，长6.22米、宽1米、高1.2米，系梁共10根墩身柱式墩。墩身直径1.3米，上设盖梁，全桥共20根

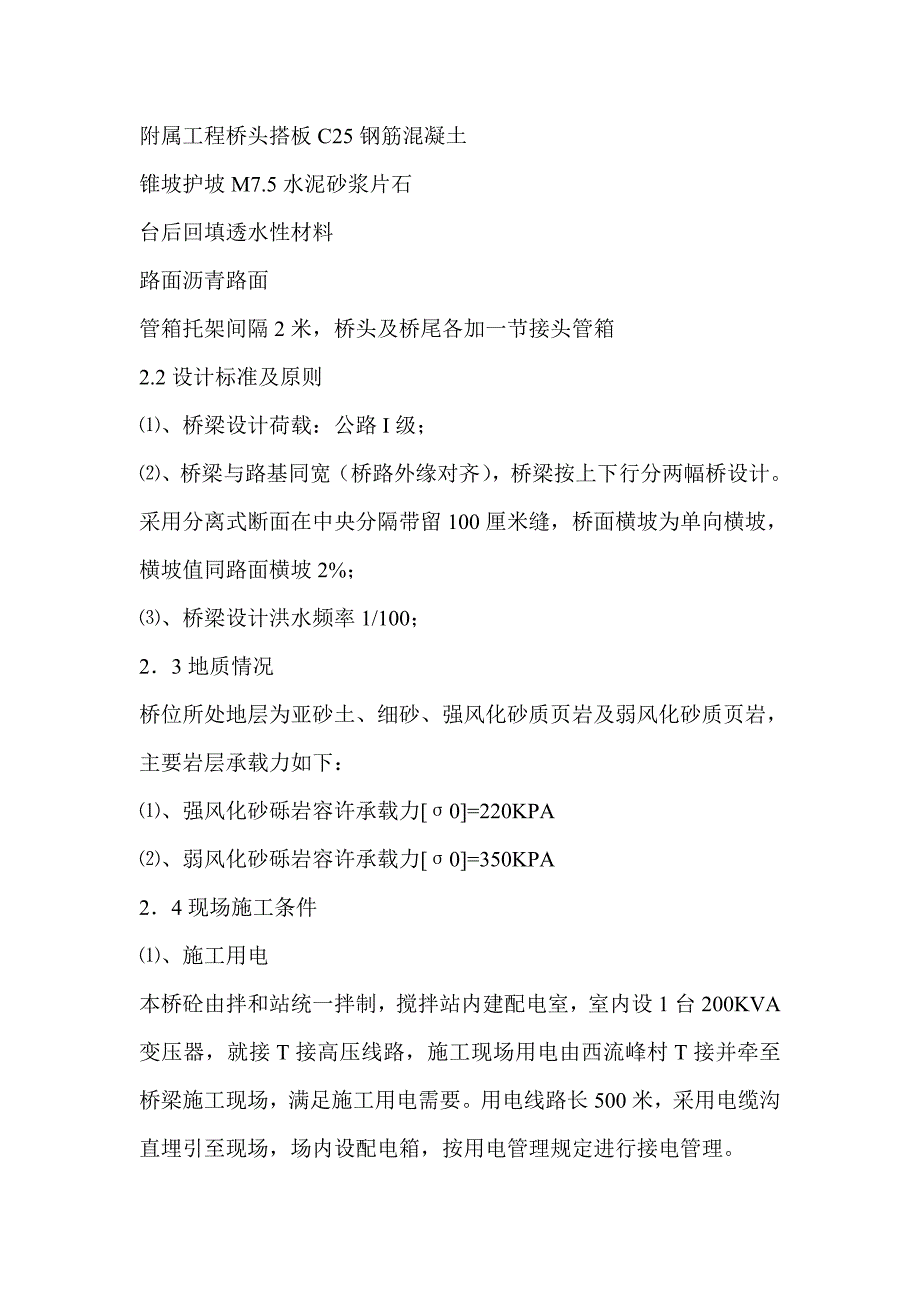

3、墩柱平均高7.82米桥台基础：直径1.3米钻孔灌注桩，桩长22米，共4个桥台、16根钻孔灌注桩矩型承台，长10.1米、宽6米、高1.5米，共4个承台台身双肋板式桥台、全桥共四个分离式桥台，台身平均高度6米上部构造梁板类型先张法预应力混凝土空心板梁长度单跨20米，左右分离6跨桥面铺装现浇C50砼10，三油二毡防水层，上铺10沥青混凝土铺装护栏C25钢筋混凝土底座，804钢管护栏支座圆板式橡胶支座，型号GYZF425051；GYZ25049伸缩缝参考XFII80型附属工程桥头搭板C25钢筋混凝土锥坡护坡M7.5水泥砂浆片石台后回填透水性材料路面沥青路面管箱托架间隔2米，桥头及桥尾各加一节接头管箱2
4、.2设计标准及原则、桥梁设计荷载：公路I级；、桥梁与路基同宽（桥路外缘对齐），桥梁按上下行分两幅桥设计。采用分离式断面在中央分隔带留100厘米缝，桥面横坡为单向横坡，横坡值同路面横坡2%；、桥梁设计洪水频率1/100；23地质情况桥位所处地层为亚砂土、细砂、强风化砂质页岩及弱风化砂质页岩，主要岩层承载力如下：、强风化砂砾岩容许承载力0=220KPA、弱风化砂砾岩容许承载力0=350KPA24现场施工条件、施工用电本桥砼由拌和站统一拌制，搅拌站内建配电室，室内设1台200KVA变压器，就接T接高压线路，施工现场用电由西流峰村T接并牵至桥梁施工现场，满足施工用电需要。用电线路长500米，采用电缆沟
5、直埋引至现场，场内设配电箱，按用电管理规定进行接电管理。、施工用水本桥混凝土由拌和站统一拌制，拌和站新打水井一口，已满足拌和站施工用水，桥梁施工现场用水可就地利用本桥所跨河流之水，桥梁施工现场无需另打水井。、施工便道本桥在K1+600K1+840主线右侧修便道以方便运输车辆进入施工现场。便道长240米、宽4米。、材料供应桥梁施工所用主要材料由项目经理部按有关规定统一招标采购并运送至施工现场。混凝土由搅拌站统一拌制，混凝土运输由砼罐车运送至施工现场。钢材：在桥梁施工现场设钢筋加工场就地加工。其它材料：搅拌站内设材料库一座，小型材料统一由材料库保管。、临时设施本桥新修办公用房采用彩钢板房，建筑面积
6、300、生活用房采用苦菱拼装板房，建筑面积350。钢筋加工场采用石棉瓦棚，建筑面积350；材料库采用苦菱土房，修建面积60。、通讯项目经理部设一部程控电话，实现对外联系及对内进行调度指挥，现场主要管理人员配置移动电话，实现对内联系及向上汇报。3施工组织、资源配置31施工组织机构本桥由一工区下设的桥梁作业队负责施工，项目经理部负责对外协调及对内技术、生产管理工作。桥梁作业队下设钢筋班、模板班、混凝土班及杂工班，实行两班制作业。作业队设领工员一名、作业班长四名，领工员对工区长负责，对作业班长实行生产管理。组织机构框图如下所示： 施工组织机构图32施工任务划分及人员组织、根据工程内容、工程数量及工期
7、要求，将桥梁工程施工任务按专业进行划分，如下所示：施工任务划分表序号班组施工任务备注1钢筋班钻孔桩基础、桥台、墩身、梁板钢筋绑扎两班制作业2模板班钻孔桩基础、桥台、墩身、梁板模板及脚手架两班制作业3混凝土班钻孔桩基础、桥台、墩身、梁板混凝土浇筑两班制作业4杂工班钻孔桩基础开挖及配合其他班组施工两班制作业、作业队人员组织安排所需人员配置表序号工种人数备注1领工员7作业队管理人员2技术人员1质检工程师1人，测量3人，安检工程师1人3吊车司机2按两班制配置4挖掘机司机2按两班制配置5钢筋工25按两班制配置。6模板工23按两班制配置。7混凝土工20按两班制配置。8普工30单班制作业，对各班组进地及时补
8、充合计：110混凝土拌和人员未计入3.3资源配置、主要机械配置序号机械名称规格型号单位机械数量备注1空压机3m3/min台22风钻YT28把63挖掘机卡特尔320C台1利用路基机械4钢筋切断机BGW32台15钢筋弯曲机GW40台16钢筋调直机FGQ50台17电焊机31.4KW台38木工圆锯机MJ116台9木工压刨M13104台110插入式振捣器台811吊车90t台112强制式拌和机500L台213自动计量本料机1200台314水泥储藏罐50t个215输送机BHT60A台116装载机ZLC50台117抽水机100m3/h台418砼灌车4m3台419钻机台320平板托车台1、主要试验测量仪器配置试
9、验仪器配置表序号名称厂牌及规格型号数量备注1压力试验机无锡TYE2000B1台1级精度2压力试验机无锡TYE300B1台1级精度3万能材料试验机无锡路达WE600B1台1级精度4水泥双速净浆搅拌机无锡NJ160B1台5水泥胶砂搅拌机无锡JJ51台6水泥胶砂震实台无锡ZT961台7水泥稠度及凝结时间测定仪1台8水泥安定性沸煮箱天津庆达RAFA1台9水泥雷氏夹膨胀值测定仪无锡LD501台10雷氏夹2盒11水泥细度负压筛析仪浙江上虞市FSY150型1台12水泥混凝土标准养护箱广东顺德YH40B1台13灰土剂量测定仪2套14标养室自动温控仪无锡1套15水泥浆稠度仪天津市京润仪器厂1台16混凝土搅拌机沈
10、阳市仪器厂1台17混凝土试验用振动台1台18水泥电动抗析机KZJ50001台19电动摇筛机ZBSX89型1台20电热恒温干燥箱1012型1个21针、片状规准仪（水泥砼用）1个22压碎指标值测定（水泥砼用）1个23砂浆稠度仪天津SG1451台24核子密度仪湖南长沙1台25回弹仪山东乐陵市ZC3A2套26土、砂、石标准筛浙江各1套27电子天平2100g1台28电子天平15kg1台29分析天平1台30扭力天平上海市TN100B型1台31台秤100kg1台32案秤10kg1台33容重筒150L1台34塌落度筒浙江上虞市仪器厂2套35灌砂筒150、2002套36CBR筒1套37量筒1套38电动脱模器1台
11、39电炉1个40三米直尺温洲南方建筑仪器厂JITCGZ型1个41游标卡尺1个42底版、顶板及表夹各1个43承载板江苏摅科兴1套44钢钻1个45放盘5个46铝盒、环刀80、3547软练试摸9个48酸式滴定管2个49滴定夹1个50容重瓶、比重瓶、锥型瓶4、2、1051烧杯952水泥压具1个53货架2个54百分表9个55空调3台56测力环（7.5KN、30KN）北京朝阳仪器厂址各1台57砼试摸15*15*15cm20组58砂浆试摸7.07*7.07*7.07cm6组59灰土试摸3组3.4材料供应计划及施工进度计划3.4.1主要材料供应计划根据工程进度及组织安排进行材料计划，如下表所示：材料供应计划表
12、材料单位材料数量2005年20067月8月9月10月11月12月3月4月混凝土水泥T砂M3碎石M36沥青砼M防水层M232403240钢绞线Kg48560.钢筋Kg432010370446827529198517905908412809248007钢管Kg3314.5钢板Kg537939631416.6锌铁皮Kg22.6122.61异性钢M162.036162.04橡胶条M81.01881.02护拦架个橡胶支座个减震垫板Dm39696泄水管套60604.施工进度安排4.1工期目标根据本合同段工期规定，工程特点及我单位的施工技术水平、施工能力和施工经验，以及批复的总体施工进度计划安排，本桥暂定开
13、工日期为2005年7月30日，具体开工日期以开工令下达为准。计划开工日期：2005年7月30日计划完工日期：2006年4月30日工程总工期为9个月施工进度横道图、施工进度网络图见附图4.2总体施工顺序安排总体施工顺序如下图所示 4.3节点工期安排桥梁主体结构于2005年完成。2006年4月30日完成全桥附属工程施工。4.4工程保证措施4.4.1加强施工组织的动态管理、紧抓施工的程序化作业、标准化施工，通过合理的组织与正确的施工方法，尽快形成生产能力，提高施工进度。、认真做好工程的统筹、网络计划工作，科学组织，合理安排生产。、紧抓关键工序的管理与施工，控制工序作业时间，提高施工效率。、依靠科学和
14、技术进步，对施工中遇到的技术难题，组织QC小组攻关，充分听取各方面的合理化建议和开展岗位技术创新活动，保证施工生产能够顺利进行。4.4.2加强机械化作业程序以提高施工进度、配备数量充足、机况完好、配置合理的机械设备。、加强对施工设备管、用、养、修的动态管理，提高机械设备使用率。、编制机械配件计划，超前定货加工，并有足够的库存量，保证机械能正常运转。4.4.3加强物资设备保证供应、编制材料供应计划，并备有足够的库存量，保证工程物资供应。、作好冬雨期物资储备。4.4.4技术保证措施、搞好工程的统筹、网络计划工作，制定阶段目标，科学合理安排施工工序。牢牢抓住关键工序的管理与施工，确保关键工序施工的工期与质量。、提前做好图纸会审工作，对图纸中有疑问的地方，及时与设计单位联系解决，避免耽误施工。、组织技术质量人员学习招标文件、技术规范与施工监理程序，准确掌握本合同段高速公路技术标准与施工程序。、提前做好各分项工程的施工方案与材料试验。4.4.5外部环境保证协调好同当地政府及居民的关系，并与业主、监理及设计等单位密切合作，同心协力，创造良好的施工环境，以确保本工程工期。4.4.6制订进度控制工作管理办法根据总工期及业主的具体要求，编制详细的工程进度计划并及时上报业主及监理工程师审查。根据施
