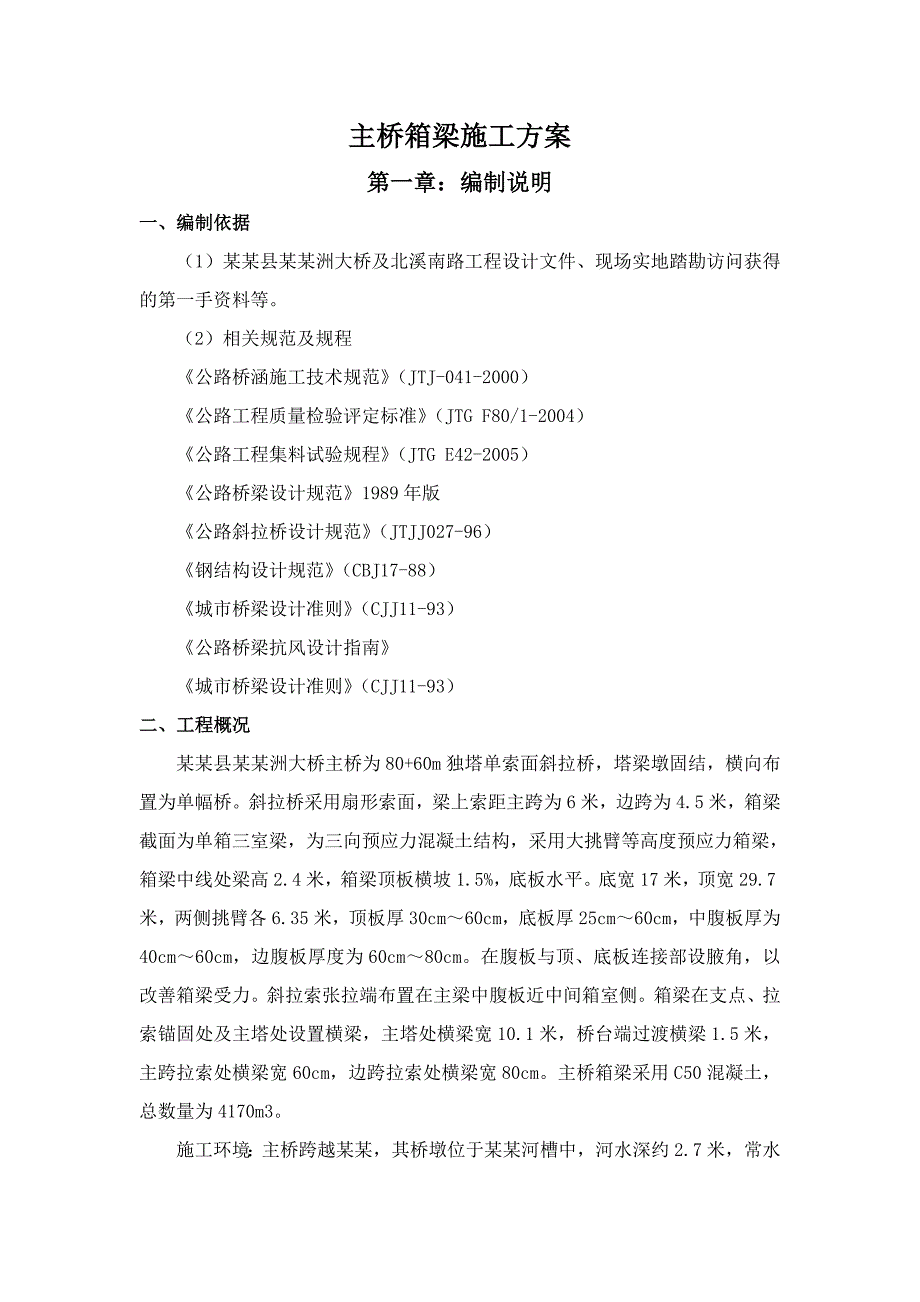

1、主桥箱梁施工方案第一章:编制说明一、编制依据(1)某某县某某洲大桥及北溪南路工程设计文件、现场实地踏勘访问获得的第一手资料等。(2)相关规范及规程公路桥涵施工技术规范(JTJ-041-2000)公路工程质量检验评定标准(JTG F80/1-2004)公路工程集料试验规程(JTG E42-2005)公路桥梁设计规范1989年版公路斜拉桥设计规范(JTJJ027-96)钢结构设计规范(CBJ17-88)城市桥梁设计准则(CJJ11-93)公路桥梁抗风设计指南城市桥梁设计准则(CJJ11-93)二、工程概况某某县某某洲大桥主桥为80+60m独塔单索面斜拉桥,塔梁墩固结,横向布置为单幅桥。斜拉桥采用扇

2、形索面,梁上索距主跨为6米,边跨为4.5米,箱梁截面为单箱三室梁,为三向预应力混凝土结构,采用大挑臂等高度预应力箱梁,箱梁中线处梁高2.4米,箱梁顶板横坡1.5%,底板水平。底宽17米,顶宽29.7米,两侧挑臂各6.35米,顶板厚30cm60cm,底板厚25cm60cm,中腹板厚为40cm60cm,边腹板厚度为60cm80cm。在腹板与顶、底板连接部设腋角,以改善箱梁受力。斜拉索张拉端布置在主梁中腹板近中间箱室侧。箱梁在支点、拉索锚固处及主塔处设置横梁,主塔处横梁宽10.1米,桥台端过渡横梁1.5米,主跨拉索处横梁宽60cm,边跨拉索处横梁宽80cm。主桥箱梁采用C50混凝土,总数量为4170

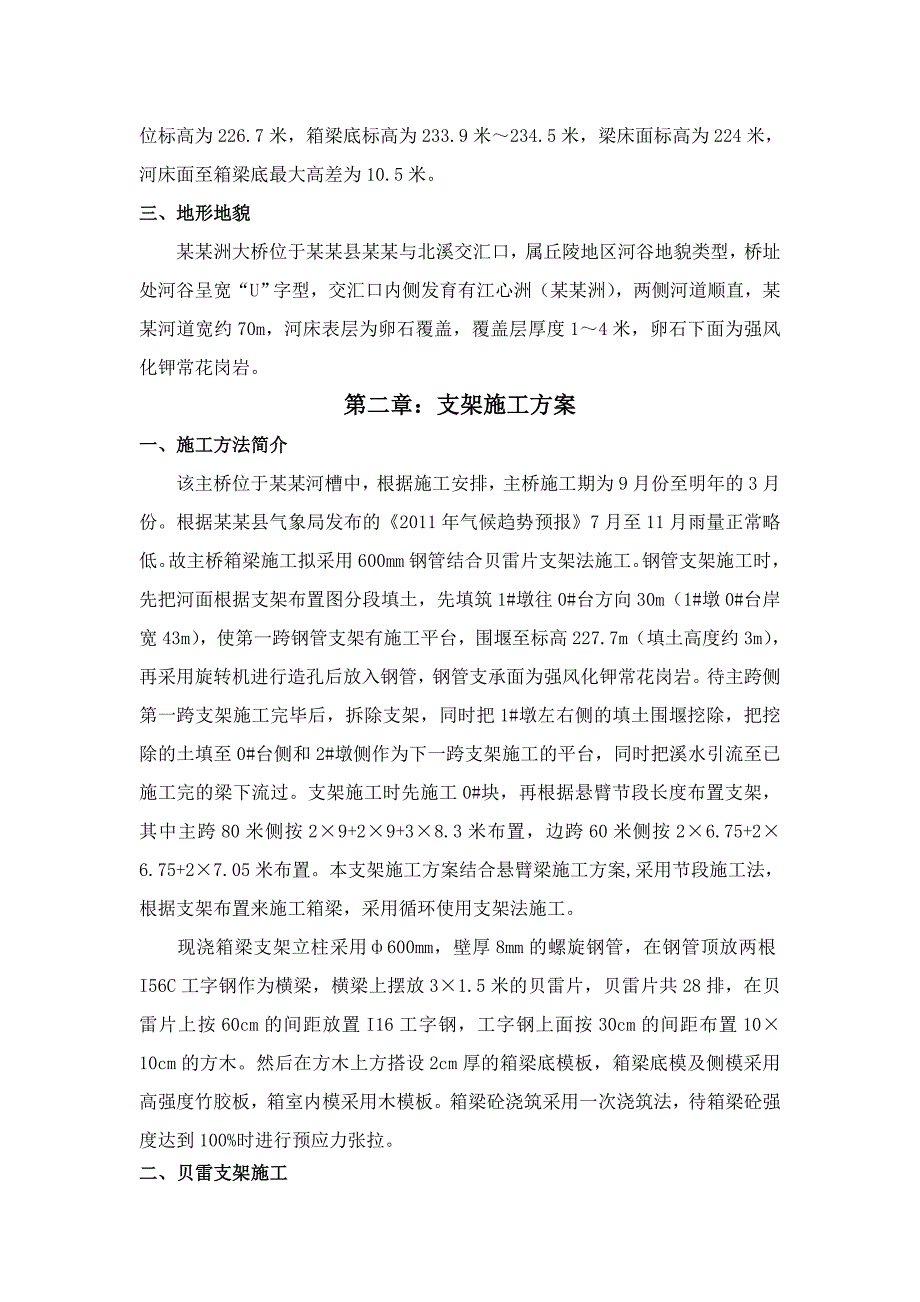

3、m3。施工环境:主桥跨越某某,其桥墩位于某某河槽中,河水深约2.7米,常水位标高为226.7米,箱梁底标高为233.9米234.5米,梁床面标高为224米,河床面至箱梁底最大高差为10.5米。三、地形地貌某某洲大桥位于某某县某某与北溪交汇口,属丘陵地区河谷地貌类型,桥址处河谷呈宽“U”字型,交汇口内侧发育有江心洲(某某洲),两侧河道顺直,某某河道宽约70m,河床表层为卵石覆盖,覆盖层厚度14米,卵石下面为强风化钾常花岗岩。第二章:支架施工方案一、施工方法简介该主桥位于某某河槽中,根据施工安排,主桥施工期为9月份至明年的3月份。根据某某县气象局发布的2011年气候趋势预报7月至11月雨量正常略低

4、。故主桥箱梁施工拟采用600mm钢管结合贝雷片支架法施工。钢管支架施工时,先把河面根据支架布置图分段填土,先填筑1#墩往0#台方向30m(1#墩0#台岸宽43m),使第一跨钢管支架有施工平台,围堰至标高227.7m(填土高度约3m),再采用旋转机进行造孔后放入钢管,钢管支承面为强风化钾常花岗岩。待主跨侧第一跨支架施工完毕后,拆除支架,同时把1#墩左右侧的填土围堰挖除,把挖除的土填至0#台侧和2#墩侧作为下一跨支架施工的平台,同时把溪水引流至已施工完的梁下流过。支架施工时先施工0#块,再根据悬臂节段长度布置支架,其中主跨80米侧按29+29+38.3米布置,边跨60米侧按26.75+26.75+

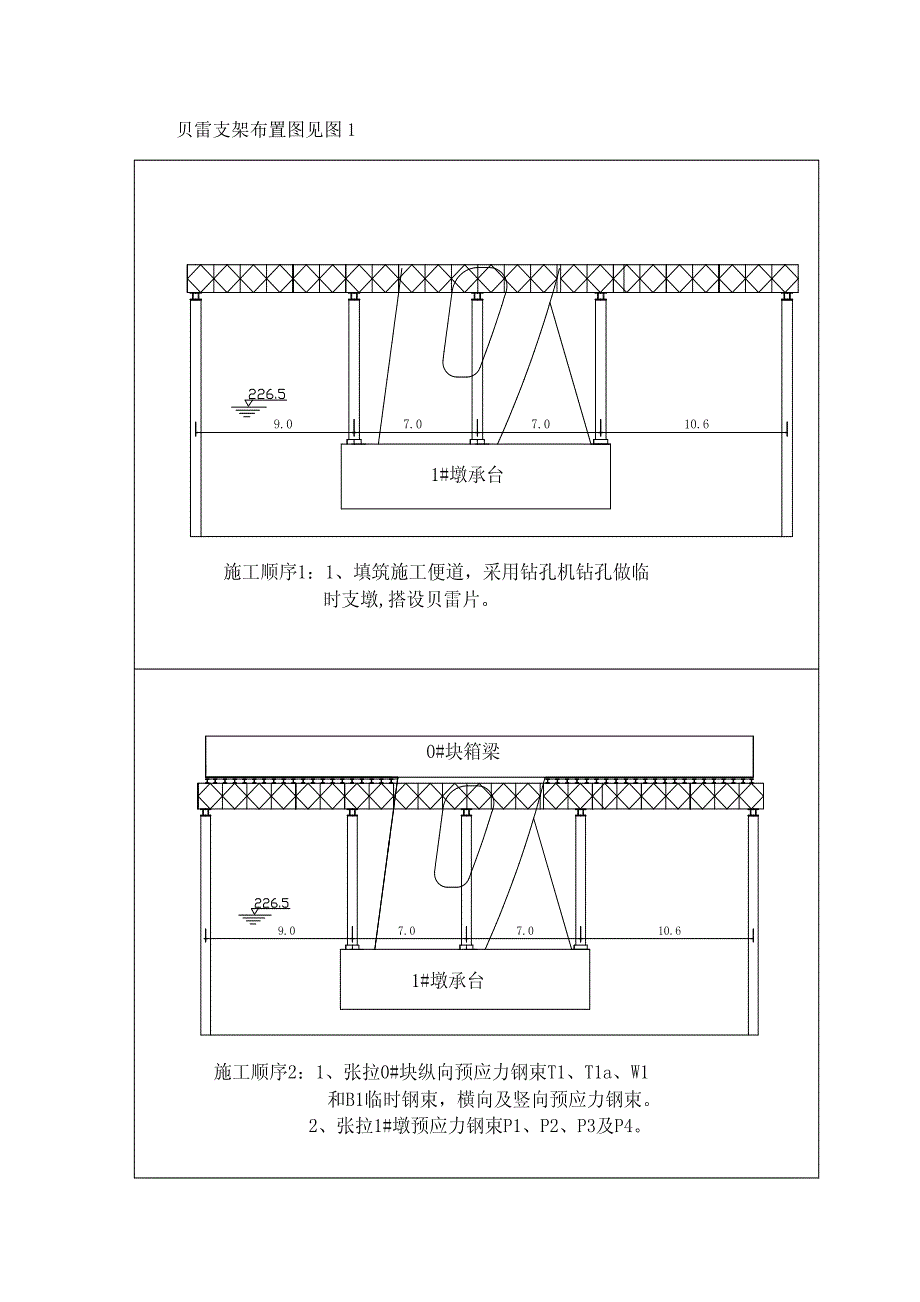

5、27.05米布置。本支架施工方案结合悬臂梁施工方案,采用节段施工法,根据支架布置来施工箱梁,采用循环使用支架法施工。现浇箱梁支架立柱采用600mm,壁厚8mm的螺旋钢管,在钢管顶放两根I56C工字钢作为横梁,横梁上摆放31.5米的贝雷片,贝雷片共28排,在贝雷片上按60cm的间距放置I16工字钢,工字钢上面按30cm的间距布置1010cm的方木。然后在方木上方搭设2cm厚的箱梁底模板,箱梁底模及侧模采用高强度竹胶板,箱室内模采用木模板。箱梁砼浇筑采用一次浇筑法,待箱梁砼强度达到100%时进行预应力张拉。二、贝雷支架施工贝雷支架布置图见图1 贝雷支架断面图1、钢管立柱安装贝雷架下部采用七根600

6、mm螺旋钢管作为支撑立柱,将所受荷载传递到花岗岩层或承台。为保证钢管立柱受力均匀、平衡传力,须保证钢管在铅垂状态下立于基础或承台上,所以在钢管施工时先用旋转机钻孔,钻孔直径为700mm,钻孔深度约为7m(筑岛面至孔底),钻至强风化钾常花岗岩层面即可,其钻孔工艺与桥梁桩基冲孔桩施工相似,也是采用泥浆护壁,待清孔干净后放入钢管。钢管最高处长度为12.5m。当钢管底部设置在承台上时,在钢管和承台之间设置厚14mm的钢板,进行水平调平及增加受力面积。(1)、先将承台顶面清理干净,在承台顶面按设计尺寸放出钢管位置。然后在承台面上铺一层厚2cm的高标号细石砼,放上尺寸为1m1m、厚14mm的钢板。再用水准

7、仪抄平,保证钢板四角标高一致,将钢板和承台之间的空隙填满、捣实,确保钢板安放牢固。(2)、在找平砼上强度后,开始安装钢管。按钢板顶标高和梁底标高,扣除模板厚度、方木高度、贝雷架高度、工字钢高度及砂箱高度,最后计算出钢管长度。按计算好的长度,将钢管下好料,并将切口打磨平整。(3)、先在钢板上将钢管位置用粉笔画出,然后借助吊车将钢管按设计位置就位,用电焊将钢管和钢板焊牢,并用6块尺寸为20cm20cm、厚14mm的三角钢板作为加劲板,对称焊在钢板和钢管之间,见图3。图3 钢管底座连接图 (4)、钢管安装好后,用12槽钢通过焊接将钢管连接成整体。2、安装砂箱本方案采用砂箱作为脱模的手段,砂箱设置于钢

8、管立柱顶部和工字钢横梁之间,底部与钢管焊死。砂箱采用大管套小管的方式,大管用与立柱相同外径的螺旋钢管,小管用560mm的螺旋钢管,具体尺寸见图4。砂箱用砂采用洁净的中砂,晒干、过筛,测出比重后,根据所需高度称重装箱,确保所有砂箱顶板标高一致。 为方便卸砂,在距砂箱底部7.5cm处做一个10cm5cm的卸砂窗,并用10mm厚钢板制作一个可以推拉的挡板。沙箱落架示意图3、工字钢横梁安装用2根56c工字钢并焊做为横梁,横桥向放在砂桶顶部。并在砂桶顶面钢板上,靠近工字钢边缘处,各焊一个挡板,防止工字钢移动。4、贝雷架安装先将贝雷片在地面上按设计片数拼装,并分组联结好。在工字钢横梁上按设计间距,将各组贝

9、雷架的位置用油漆标好。然后,用20t吊车将已联结好的贝雷架按先中间后两边的顺序吊装到位,并用自制U型卡将贝雷架固定在横梁上。U型螺栓结构图5、I16工字钢及方木布置贝雷片安装完成后,按60cm的间距横桥向布置I16工字钢,工字钢布置好后按30cm的间距纵桥向布置1010cm的方木,做为标高调整及预拱度调设的介质。三、模板及支架预压1、预压目的为确保箱梁现浇施工安全,需对贝雷架进行重载试验以检验贝雷架的承载能力和挠度值。通过模拟贝雷架在箱梁施工时的加载过程来分析、验证贝雷架及其附属结构(模板、横梁、钢管支架等)的弹性变形,消除其非弹性变形。通过其规律来指导贝雷架施工中模板的预拱度值及其混凝土分层

10、浇注的顺序,并据此基本评判施工的安全性。2、方法概述预压方法就是模拟该孔砼梁的现浇过程,进行实际加载,以验证并得出其承载能力。荷载按顺序逐加,进行连续观测,当完成120荷载加载后,4小时观测一次,12小时观测一次,24小时再观测一次。2.1、关于荷载:根据每跨砼箱梁的重量做试验荷载,试验荷载安全系数取1.2。2.2、关于基准点的设置:模拟实际空模床的准确位置,并以此姿态作为挠度、位移和应力应变测量的初始态,观测点布置见图1。图1 预压观测点布置图3、预压前的检查3.1、检查贝雷架各构件联接是否紧固,金属结构有无变形,各焊缝检测是否满足设计规范的要求。3.2、检查贝雷架的立柱的锚固是否牢固。3.

11、3、照明充足,警示明确。3.4、完全模拟浇注状态进行全面检查,只有全面检查合格后方能进行试验工作。4、荷载准备:关于荷载:根据每节箱梁重量,采用沙袋装沙砾石法进行预压。5、加载方案及加载程序在底模上按箱梁分配重量进行堆码。具体见图2。5.1、加载程序1)加载过程共分两级:0 60 1202)第一级加载:0 60第一级加载至60。此时为加载至箱梁施工荷载状态的60,进行测量记录,观察贝雷架受力的情况。3)第二级加载:60 120第二级加载至120。在第一层配重块上在加上两层,如上图图2所示。此时为加载至箱梁施工荷载状态的120%,进行测量记录,观察贝雷架受力的情况。按4小时、12小时、24小时的

12、顺序,进行测量观察。5.2、加载过程中应注意的问题1)对各个压重荷载必须认真称量、计算和记录,并由专人负责。2)所有压重荷载应提前准备至方便起吊运输的地方。3)在加载过程中,要求详细记录加载时间、吨位及位置,要及时通知测量组做现场跟踪观测。未经观测不能进行下一级荷载。每完成一级加载应暂停一段时间,进行观测,并对贝雷架进行检查,发现异常情况应及时停止加载,及时分析,采取相应措施。如果实测值与理论值相差太大应分析原因后再确定下一步方案。4)加载全过程中,要统一组织,统一指挥,要有专业技术人员及负责人在现场协调。6、试验记录表格每项工作每个表格都要记录指挥、协调、实施、记录、确认等人员名单和时间,表

13、格主要有:6.1、荷载加载程序记录6.2、应变测量记录6.3、应力状态汇总表7、卸载方案及注意事项卸载方案类似加载方案,只是加载程序的逆过程,卸载过程同样分两个阶段。要均匀依次卸载,防止突然释荷之冲击,并妥善放置重物以免影响正常施工。卸载时每级卸载均待观察完成,做好记录后再卸至下一级荷载,测量记录贝雷架的弹性恢复情况。所有测量记录资料要求当天上报试验指导小组,现场发现异常问题要及时汇报。8、支架预拱度a预拱度因素预拱度考虑:主杆弹性压缩、支架挠度、自重产生的竖向挠度、箱梁设计时的预拱度等因素。由于预拱度在梁跨中所处的位置进行分配,为此按二次抛物线方程为:y=4f*x(L-X)/L2预拱度曲线图

14、示b预拱度监测:施工中对墩身处、L/4、L/2、3L/4处进行实测,实测采用水准仪定点测设(实际施工支架时就对这些位置按计算设置预拱度)。第三章:现浇梁施工一、箱梁模板设计及加工1、模板设计(1)、底模采用20mm厚竹胶合板,模板在场外按箱梁尺寸加工好,模板底为100mm100mm方木。(2)、内模内模由人工在底板、腹板、横隔板钢筋绑扎完成后安装。内模用木材制作,即在内模肋架外钉木板或胶合板,按照箱梁内径形状分节(有变截面),在地面分节组合好,吊车提升安装。内模底板用短钢筋支顶,腹板及隔板上部用小方木临时支顶。为便于拆除内模板和孔道压浆等施工,经监理工程师同意后,在梁体两端负弯矩最小处,各预留一个60cm60cm的工作窗,梁体施工完毕后进行封闭,见下图所示。为确保底板砼浇注密实和防止内模上浮,内模的底模部分不安设。内模顶部每隔2m预留2020cm砼浇注天窗,采用3mm厚的钢板封堵。浇注混凝土时顶部预留1000750mm的进人孔,用作内模拆除需要。内模加固示意图(3)模板安装 安装顺序
