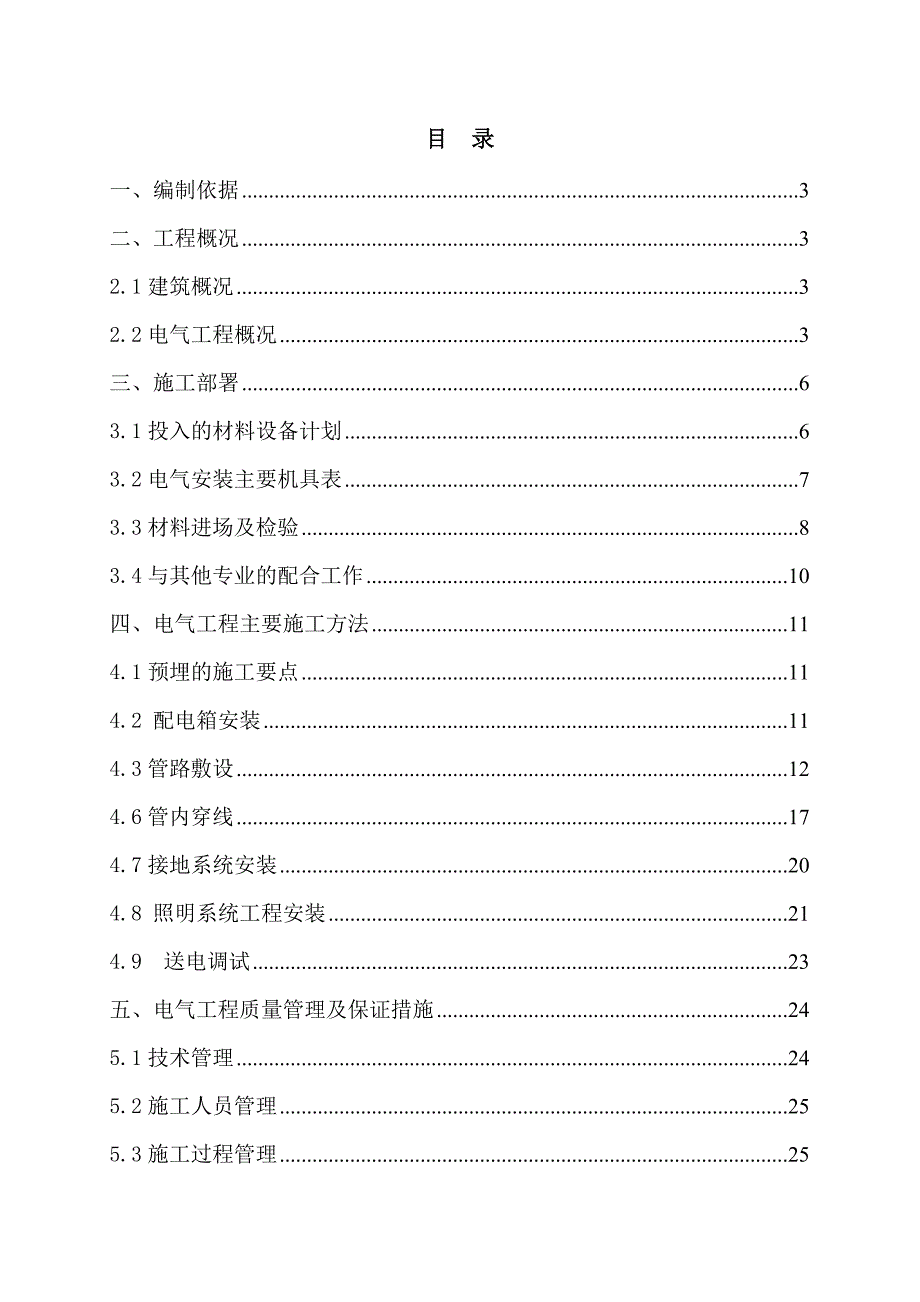

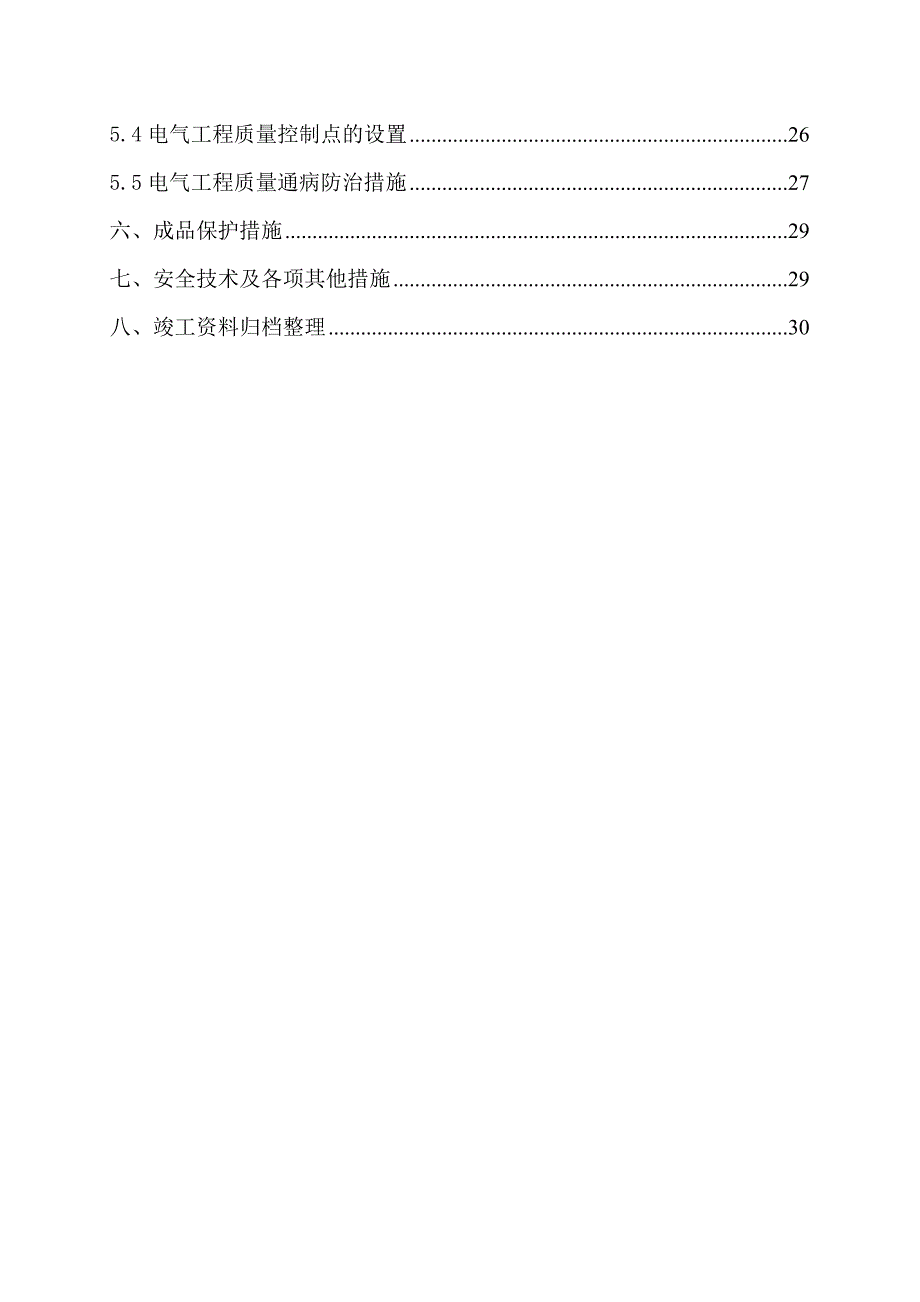

1、目 录一、编制依据3二、工程概况32.1建筑概况32.2电气工程概况3三、施工部署63.1投入的材料设备计划63.2电气安装主要机具表73.3材料进场及检验83.4与其他专业的配合工作10四、电气工程主要施工方法114.1预埋的施工要点114.2 配电箱安装114.3管路敷设124.6管内穿线174.7接地系统安装204.8 照明系统工程安装214.9 送电调试23五、电气工程质量管理及保证措施245.1技术管理245.2施工人员管理255.3施工过程管理255.4电气工程质量控制点的设置265.5电气工程质量通病防治措施27六、成品保护措施29七、安全技术及各项其他措施29八、竣工资料归档整

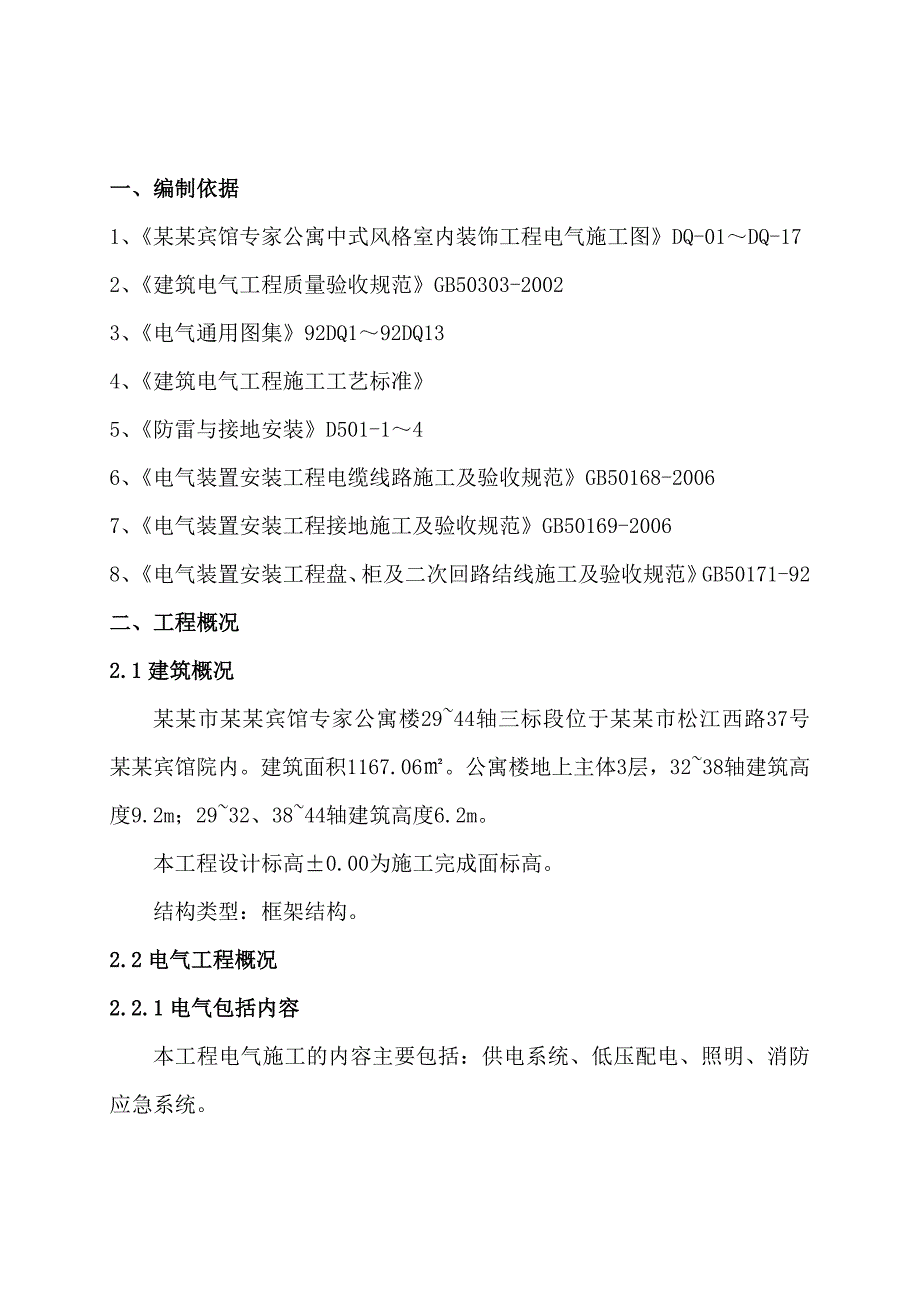

2、理30一、编制依据1、某某宾馆专家公寓中式风格室内装饰工程电气施工图DQ-01DQ-172、建筑电气工程质量验收规范GB50303-20023、电气通用图集92DQ192DQ134、建筑电气工程施工工艺标准5、防雷与接地安装D501-146、电气装置安装工程电缆线路施工及验收规范GB50168-20067、电气装置安装工程接地施工及验收规范GB50169-20068、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92二、工程概况2.1建筑概况某某市某某宾馆专家公寓楼2944轴三标段位于某某市松江西路37号某某宾馆院内。建筑面积1167.06。公寓楼地上主体3层，3238轴建
3、筑高度9.2m；2932、3844轴建筑高度6.2m。本工程设计标高0.00为施工完成面标高。结构类型：框架结构。2.2电气工程概况2.2.1电气包括内容本工程电气施工的内容主要包括：供电系统、低压配电、照明、消防应急系统。2.2.2电气系统概况（1）供电系统本工程为普通住宅楼，用电负荷均按三级负荷要求供电。（2）低压配电系统系统接地形式采用TN-C-S系统，电源入户处做重复接地。（3）电力系统为保证重要负荷供电，应急照明采用双回路专用线路供电，对于冰箱、网络设备等有特殊要求的采用专线供电，不受插卡取电系统控制，其他电力设备采用放射式或树干式供电。（4）照明系统 室内配线均采用BV-500铜芯
4、塑料线，干线穿SC钢管，直线穿JDG镀锌线管吊顶内暗敷。 光源：按设计图纸要求，及建设单位、监理单位规范选购。 照明系统配电方式a)一般照明由各层照明配电箱提供。b)应急照明配电，以双电源供电方式配电给各应急照明箱，火灾时，应能强启应急照明，。c)照明、插座分别由不同支路供电，照明分支回路导线采用BV-22.5-JDG20，普通插座回路导线采用BV-32.5-JDG20，炉具、微波炉等插座回路导线采用BV-36.0-JDG25，其他插座回路导线采用BV-34.0-JDG25。（5）设备安装a）依据设计图纸标高安装配电箱及开关面板。b）各配电箱安装方式为暗装。c）空调机、新风机、各类风机等设备电
5、源进线口的具体位置，以设备专业图纸为准。d）照明开关、插座均为暗装，应急照明开关应带指示灯。除注明者外，插座均为单相两孔加三孔安全型插座。卫生间内的开关、插座选用防溅型面板。e）出口指示灯门上安装，底距门框0.2m；若门上无法安装时，在门旁墙上安装，顶距吊顶20mm（无门时一样）。（6）线路敷设配电干线在地下室总配电箱内穿钢管铺设引至各户分配电箱，再由各户分配电箱引至各层分配电箱。支线均穿钢管敷设：地面预埋管道为SC镀锌钢管26管径；墙面电源管道为JDG镀锌钢管25管径；棚面照明管道为JDG镀锌钢管20管径。所有消防线路穿JDG镀锌钢管20管径。（7）接地系统 本工程采用TN-C-S接地形式，
6、40X4镀锌扁钢分户预留至一层地下室，要求接地电阻不大于1。 凡需进行接地的用电设备必须采用单独的保护线与保护干线相连。 在卫生间及相应位置作局部等电位联结。 不允许使用蛇皮管，保温管的金属网或外皮作接地线或保护线。三、施工部署3.1投入的材料设备计划工程投入的主要材料设备表序号材料名称、规格计量单位工程量备注配电箱柜1配电箱台 122应急电源箱 台5开关、插座、按钮3五孔防溅插座 10A个414剃须插座 6A个175厨房插座 16A个106普通五孔插座 10A个1367地插 16A个198 单联开关 10A个379双联开关 10A个1410三联开关 10A个4311单联双控开关10A个411
7、2双联双控开关 10A个5导线、线管13导线 BV-2.5米240014导线 BV-4.0米200015导线 BV-6.0米20016镀锌钢管 SC25米30017紧定式钢管 JDG20米200018紧定式钢管 JDG25米66019灯具20吊灯套2321吸顶灯套2722筒灯套7623暗光源米17124射灯套12725镜前灯套1726壁灯套2527浴霸套1228光控照明套123.2电气安装主要机具表序号名称数量单位备注1手动套丝器3台2电锤4把3电钻4把4砂轮切割机1台5液压弯管器1台3.3材料进场及检验1、所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。所有发放到班组的
8、主要设备、材料、成品和半成品报监理工程师检验。2、经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。3、照明灯具及附件检查项目（1）检验合格证及随机文件。（2）灯具涂层完整，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志。（3）现场抽样检查成套灯具的绝缘电阻、内部接线等性能。灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘电线，芯线截面积不小于0.52，橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。4、开关、插座、接线盒及其附件检查项目（1）查验合格证，实行安全认证制度的产品，有安全认证标志。（2）开关、插座的面板及接线盒盒体完整、无碎裂、零件齐
9、全。（3）性能检测：不同极性带电部件间的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于5 兆欧；用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象，金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。（4）对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。检测合格后方能使用。5、电线的查验（1）按批查验合格证，合格证有生产许可证编号，有安全认证标志。（2）包装完好，抽检的电线绝缘层完好无损，厚度均匀。（3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的
10、直径；线芯直径误差不大于标称直径的1%；本工程中BV型绝缘电线的绝缘厚度不小于下表：序 号123电线芯线标称截面积（m）2.546绝缘层厚度规定值（mm）0.80.80.8（4）对电缆电线、电线绝缘性能、导电性能和阻燃性能有异议时，按批抽样检测，合格后方能使用。6、钢管检查：（1）按批查验合格证；钢管无压扁、内壁光滑。（2）镀锌钢管镀层覆盖完整、表面无锈斑。（3）按制造标准抽样检测导管的管径、壁厚及均匀度。7、接线端子检测（1）查验合格证。（2）部件齐全，表面无裂纹和气孔，无锈蚀。3.4与其他专业的配合工作3.4.1初装修阶段的预埋工作（1）待后砌墙、隔板墙安装牢固后，电工开始开槽布管线。（2
11、）管线固定在开好的槽内后，用不小于1：2的水泥砂浆，不得直接用錾子敲打，抹灰收口的槽面不高于墙面。 （3）在隔板墙上安装管盒，用切割机开槽，不得切横槽。（4）在卫生间作防水处理之前，完成管线疏通及接线盒稳装。3.4.2穿线阶段的配合工作（1）穿线前，须清扫管路内杂物。（2）带好塑料护口。（3）将符合设计型号、截面、根数和相色的导线组织成束，用带线钢丝将导线束拉入保护管内。（4）导线放到规定的长度后，将线头折回，插入管内，一般端部露出管口100mm。3.4.3开关、插座、灯具安装阶段工作（1）依照器具所在位置的不同而定，小型器具固定件在暗埋接线盒上，尺寸较大和较重的器具，则采用膨胀塞或膨胀栓。（
12、2）接线正确，安装牢固、美观，便于维修。（3）同一建筑物的开关通断位置应与灯具对应，保持一致，同一楼内。同一类型开关、插座的高度应保持一致。（4）开关、插座、灯具的安装，在装修油漆完工后进行，安装工人带上白手套，尽量避免墙面的污染。四、电气工程主要施工方法4.1预埋的施工要点1、埋入墙或混凝土内的管子，离表面的净距离不应小于15mm。2、钢管穿外墙时,需做防水处理。3、暗埋高度及深度、设备安装高度应以离最终地面的高度为准进行确定。4.2 配电箱安装1、配电箱安装时，同类箱的高度要一致，允许偏差为10mm。2、配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均有明显可靠的PE线接地。PE线
13、不允许利用盒、箱体串接。3、配电箱上配线需排列整齐，并绑扎成束，在活动部位两端固定。盘面引出及引进的导线留有适当余量，以便于检修。4、导线剥削处不能伤及线芯，导线压头要牢固可靠，多股导线不能盘圈压接，需加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线搪锡后再压接，不得减少导线股数。5、配电箱上的电源指示灯，其电源接至总开关的外侧，并装单独熔断器（电源侧）。6、接零系统中的零线在箱体引入线处或末端做好重复接地。7、零母线在配电箱上用端子板分路，零线端子板分支路排列位置与熔断器相对应。8、配电箱上的母线套上有黄（A相），绿（B相），红（C相），双色线为保护地线（黄绿，也称PE线）。9、配电箱上电器、仪表须牢固、平正、整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。10、配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与地线之间、相线与零线之间。两人进行摇测，同时做好记录，作为技术资料存档。11、安装完毕后进行质量检查，检查器具的接地（接零）保护措施，其它安全要求必须符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关灵活，回路编号齐全，接线整齐，PE线安装明显、牢固。连
