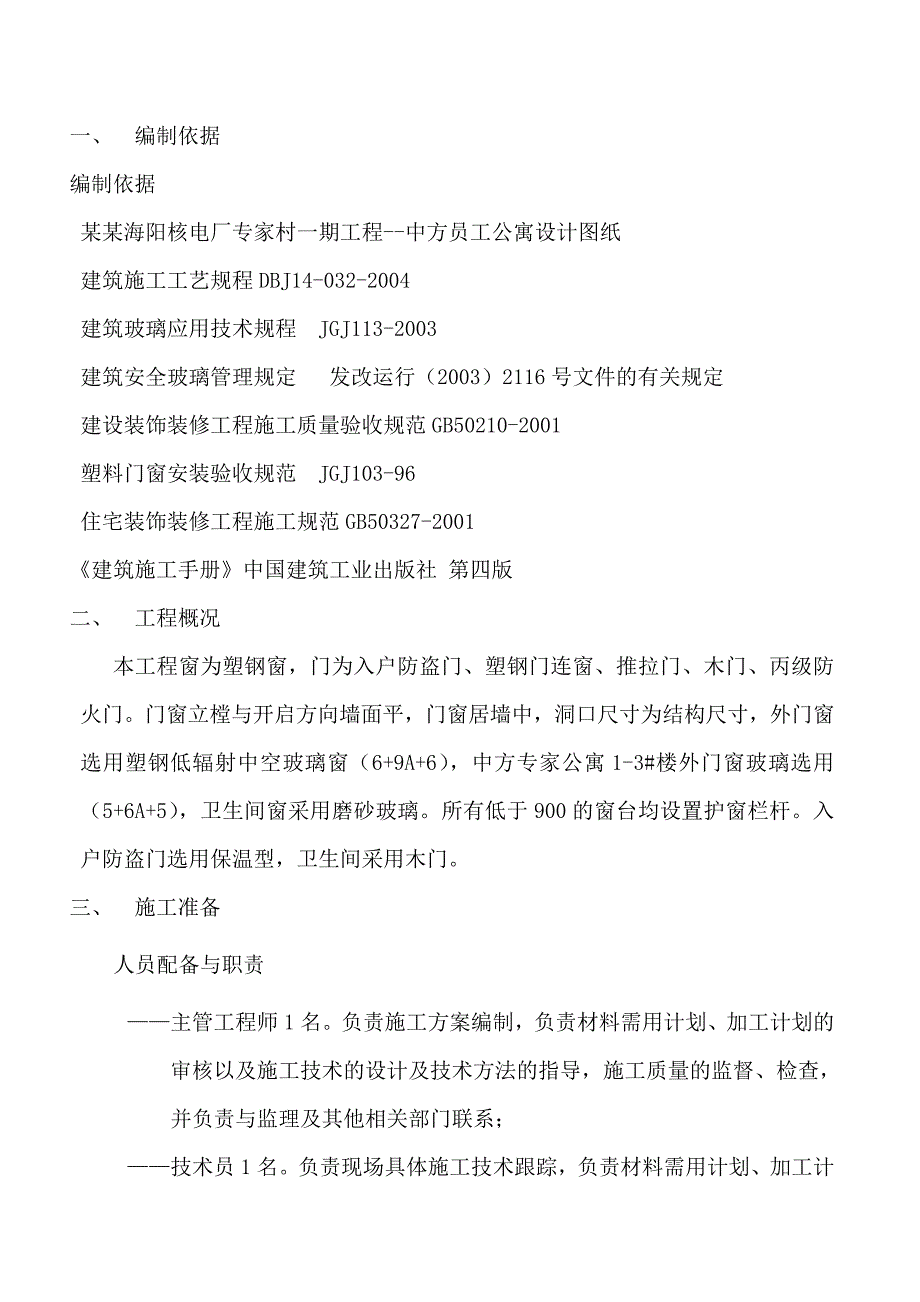

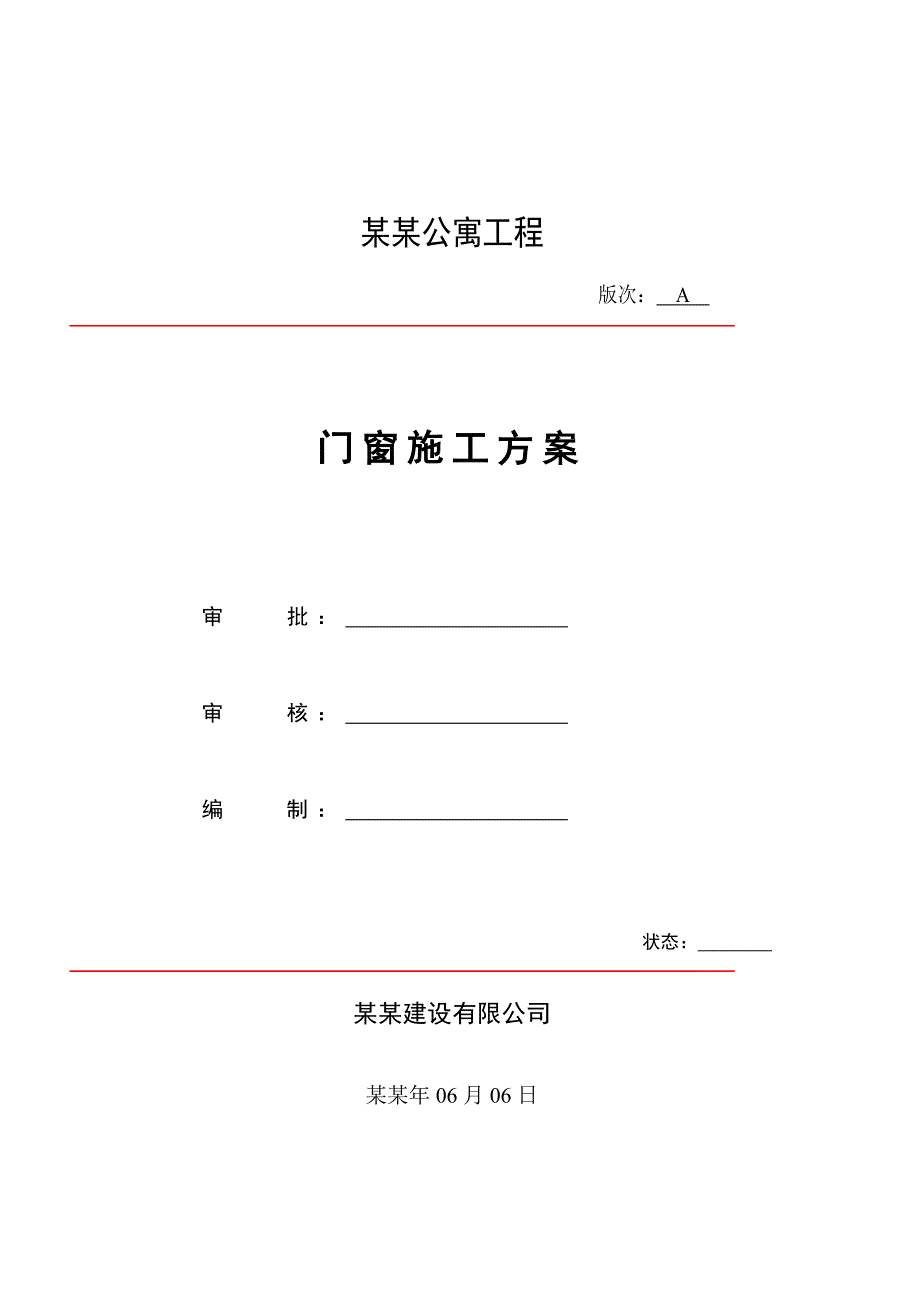

1、某某公寓工程 版次: A 门窗施工方案审 批: 审 核: 编 制: 状态: 某某建设有限公司某某年06月06日一、 编制依据编制依据某某海阳核电厂专家村一期工程-中方员工公寓设计图纸建筑施工工艺规程DBJ14-032-2004建筑玻璃应用技术规程 JGJ113-2003建筑安全玻璃管理规定 发改运行(2003)2116号文件的有关规定建设装饰装修工程施工质量验收规范GB50210-2001塑料门窗安装验收规范 JGJ103-96住宅装饰装修工程施工规范GB50327-2001建筑施工手册中国建筑工业出版社 第四版二、 工程概况本工程窗为塑钢窗,门为入户防盗门、塑钢门连窗、推拉门、木门、丙级防火
2、门。门窗立樘与开启方向墙面平,门窗居墙中,洞口尺寸为结构尺寸,外门窗选用塑钢低辐射中空玻璃窗(6+9A+6),中方专家公寓1-3#楼外门窗玻璃选用(5+6A+5),卫生间窗采用磨砂玻璃。所有低于900的窗台均设置护窗栏杆。入户防盗门选用保温型,卫生间采用木门。三、 施工准备人员配备与职责主管工程师1名。负责施工方案编制,负责材料需用计划、加工计划的审核以及施工技术的设计及技术方法的指导,施工质量的监督、检查,并负责与监理及其他相关部门联系;技术员1名。负责现场具体施工技术跟踪,负责材料需用计划、加工计划的编制,施工安全技术交底编制,施工现场施工技术的执行,负责工程质量验收资料的记录,并负责与监

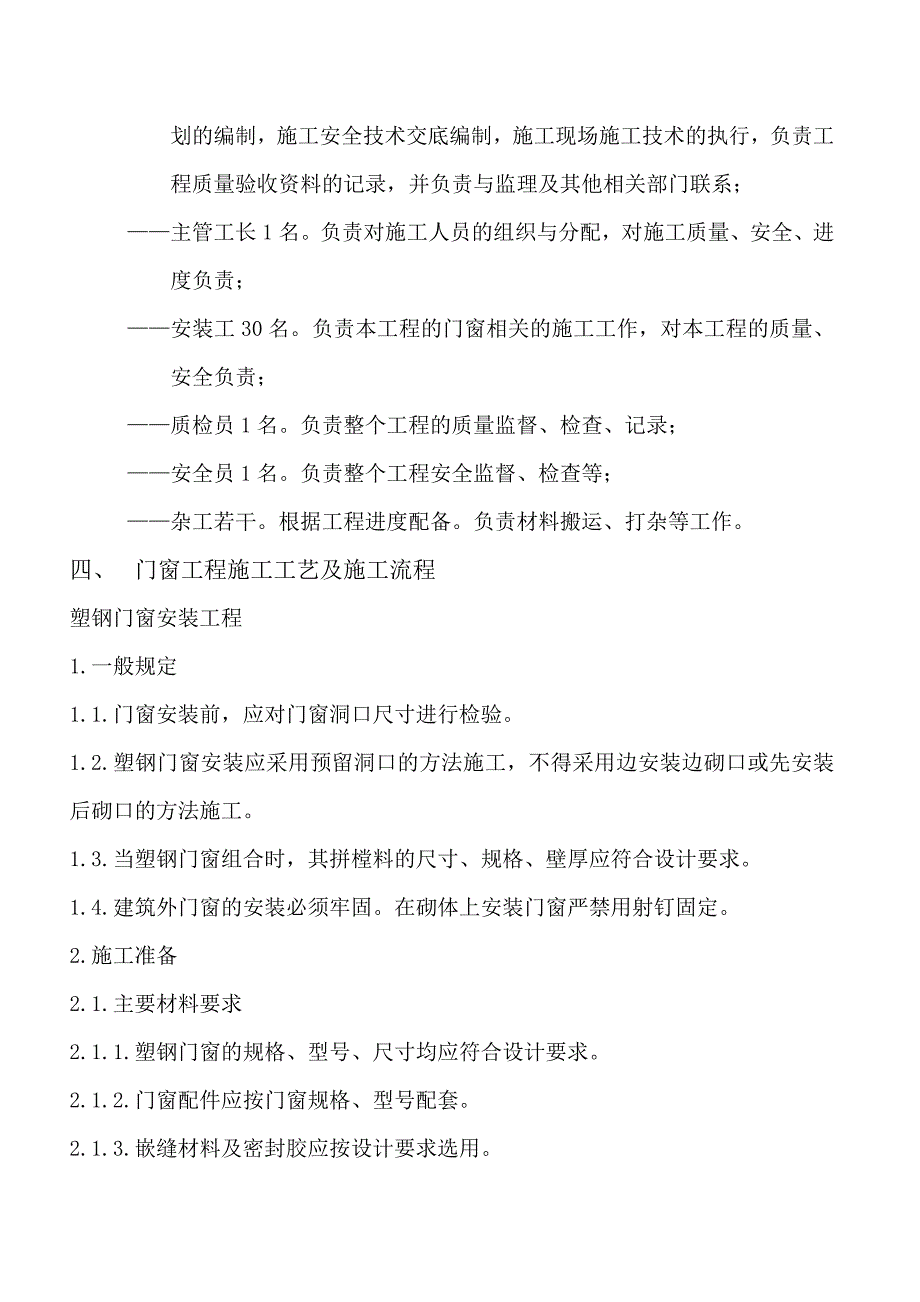

3、理及其他相关部门联系;主管工长1名。负责对施工人员的组织与分配,对施工质量、安全、进度负责;安装工30名。负责本工程的门窗相关的施工工作,对本工程的质量、安全负责;质检员1名。负责整个工程的质量监督、检查、记录;安全员1名。负责整个工程安全监督、检查等;杂工若干。根据工程进度配备。负责材料搬运、打杂等工作。四、 门窗工程施工工艺及施工流程塑钢门窗安装工程1.一般规定1.1.门窗安装前,应对门窗洞口尺寸进行检验。1.2.塑钢门窗安装应采用预留洞口的方法施工,不得采用边安装边砌口或先安装后砌口的方法施工。1.3.当塑钢门窗组合时,其拼樘料的尺寸、规格、壁厚应符合设计要求。1.4.建筑外门窗的安装必
4、须牢固。在砌体上安装门窗严禁用射钉固定。2.施工准备2.1.主要材料要求 2.1.1.塑钢门窗的规格、型号、尺寸均应符合设计要求。2.1.2.门窗配件应按门窗规格、型号配套。2.1.3.嵌缝材料及密封胶应按设计要求选用。2.1.4.自攻螺丝、钢钉或塑料胀栓等根据需要准备。2.2.主要机具设备:电锤、电钻、经纬仪、手锤、扁铲、钢卷尺、螺丝刀、水平尺、线坠、錾子、粉线包等。2.3.作业条件 2.3.1.主体结构已施工完毕,并经有关部门验收合格,墙面抹灰完成。工种之间的交接手续已办完。2.3.2.按图要求弹好门窗位置线,并根据已弹好的50cm水平线,确定好安装标高。2.3.3.校核已留置的门窗洞口尺
5、寸及标高是否符合设计要求,有问题的应及时修正。2.3.4.检查塑钢门窗安装时的连接位置排列是否符合要求。2.3.5.检查门窗表面色泽是否均匀。是否有裂纹、麻点、气孔和明显擦伤。2.3.6.门窗洞口宽度和高度尺寸的允许偏差见表 2.3.6表2.3.6 门窗洞口宽度和高度尺寸的允许偏差(单位:mm) 墙 体 表 面 洞 口 宽 度 或 高 度 2400240048004800未粉刷墙面 101520已粉刷墙面 510153.施工工艺3.1.工艺流程 弹中线找平安装链接件或固定片塑钢门窗就位安装固定周围保温安装玻璃安装门窗四周嵌缝打胶安装五金件清理3.2.主要施工方法3.2.1.先将各楼层门窗洞口中
6、线弹出,上下中心线对正,然后将窗框中心线位置做好标志,并且找好标高控制线。并注意同一楼层的窗在水平及垂直方向应做到整齐一致。3.2.2.在门窗的上框及边框上安装固定片,其安装应符合下列要求:l 检查门窗框上下边的位置及其内外朝向,并确认无误后,再安固定片。安装时应选用直径3.2mm的钻头钻孔,然后将十字槽盘端头自攻螺钉M420拧入或采用416抽芯铆钉固定,严禁直接锤击钉入。l 固定片的位置应距门窗角、中竖框、中横框150200mm,固定片之间的间距应不大于600mm。3.2.3塑钢门窗的安装固定l 将窗框中心线对准洞口中心线后,用木楔临时固定,然后调整正侧面垂直平整及对角线,合格后,用膨胀螺栓
7、将固定件与墙体固定牢固。l 当门窗与墙体固定之时,应先固定上框,后固定边框。固定方法如下:1)混凝土墙洞口采用塑料膨胀钉固定。2)加气混凝土、砖墙洞口采用塑料膨胀螺钉(砌筑时预埋水泥砖)并不得固定在砖缝上。3)设备预埋铁件的洞口应采取焊接的方法固定,也可先在预埋件上按固定件规格打基孔。然后用紧固件固定。4)设有防腐木砖的墙面,采用木螺钉把固定件固定在防腐木砖上。5)窗下框有墙体的固定将固定片直接伸入墙体预留孔内,并用砂浆填实。3.2.4门窗固定好后,即可进行玻璃安装,玻璃安装应符合下列规定:l 玻璃不得与玻璃槽直接接触,应在玻璃四边垫上不同厚度的玻璃垫块。边框上的垫块应用聚氯乙烯胶加以固定。l
8、 将玻璃装入框扇内,然后用玻璃压条将其固定。l 镀膜玻璃应装在玻璃的最外层;单面镀膜层应朝向室内。3.2.5.嵌缝打胶 门窗框有与洞口之间的伸缩缝内腔应采用闭孔泡沫塑料,发泡聚苯乙烯等弹性材料填塞。之后去掉临时固定的木楔,其空隙用相同材料填塞依框切齐。然后表面用厚度为58mm的密封胶封闭。3.2.6.安装门窗五金件 安装时应先用电钻钻孔,再用自攻螺丝拧入,严禁用铁锤或硬物敲打,防止损坏框料。五金配件安装要牢固位置正确,开关灵活。3.2.7.清理 门窗安装完毕,将门窗及玻璃清理干净。4.质量标准4.1.主控项目4.1.1.塑钢门窗的品种、类型、规格、尺寸、开启方向、安装位置,连接方式及填嵌密封处
9、理应符合设计要求,内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。检验方法:观察;尺量检查;检查产品合格证书、性能检测报告、进场验收记录和复验报告;检查隐蔽工程验收记录。4.1.2.塑钢门窗框,副框和扇的安装必须牢固。固定片或膨胀螺栓的数量与位置应正确,连接方式应符合设计要求。固定点应距窗角、中横框、中竖框150200mm,固定点间距应不大于600mm。检验方法:观察;手扳检查;检查隐蔽工程验收记录。4.1.3.塑钢门窗拼樘料内衬增强型钢的规格、壁厚必须符合设计要求,型钢应与型材内腔紧密吻合,其两端必须与洞口固定牢固。窗框必须与拼樘料连接紧密,固定点间距应不大于600mm。检验方法:
10、观察;手扳检查;尺量检查;检查进场验收记录。 4.1.4.塑钢门窗扇应开关灵活、关闭严密,无倒翘。推拉门窗扇必须有防脱落措施。检验方法:观察;开启和关闭检查;手扳检查。4.1.5.塑钢门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应正确,功能应满足使用要求。检验方法:观察;手扳检查;尺量检查。4.1.6.塑钢门窗框与墙体间缝隙应采用闭孔弹性材料填嵌饱满,表面应采用密封胶密封。密封胶应粘结牢固,表面应光滑、顺直、无裂纹。检验方法:观察;检查隐蔽工程验收记录。4.2.一般项目4.2.1.塑钢门窗表面应洁净、平整、光滑,大面无划痕、碰伤。检验方法:观察。4.2.2.塑钢门窗的密封条不得脱
11、槽。旋转窗间隙应基本均匀。4.2.3.塑钢门窗扇的开关力应符合下列规定:1)平开门窗扇平铰链的开关力应不大于80N;滑撑铰链的开关力应不大于80N,并不小于30N。2)推拉门窗扇的开关力应不大于100N。检验方法:观察;用弹簧秤检查。4)玻璃密封条与玻璃及玻璃槽口的接缝应平整,不得卷边、脱槽。检验方法:观察。5)排水孔应畅通,位置和数量应符合设计要求。检验方法:观察。6)塑钢门窗安装的允许偏差和检验方法应符合下表的规定。 塑钢门窗安装的允许偏差和检验方法 塑钢门窗安装的允许偏差和检验方法项次 项目 允许偏差(mm)检验方法 1门窗槽口宽度、高度 1500mm2用钢尺检查 1500mm32门窗槽
12、口对角线长度差 2000mm3用钢尺检查 2000mm53门窗框的正、侧面垂直度 3用1m垂直检测尺检查 4门窗横框的水平度 3用1m水平尺和塞尺检查 5门窗横框标高 5用钢尺检查 6门窗竖向偏离中心 5用钢直尺检查 7双层门窗内外框间距 4用钢尺检查 8同樘平开门窗相邻扇高度差 2用钢直尺检查 9平开门窗铰链部位配合间隙 +2;-1用塞尺检查 10推拉门窗扇与框搭接量 +1.5;-2.5用钢直尺检查 11推拉门窗扇与竖框平行度 2用1m水平尺和塞尺检查 5.施工试验计划门窗进场后,由建设单位、监理单位、施工单位三方见证取样,到指定部门对门窗各项性能指标进行检测,待鉴定合格后方可正式施工。 5
13、.安全生产与现场文明施工 6.1.进入施工现场必须带安全帽,严禁穿拖鞋、高跟鞋、带钉易滑鞋或光脚进入现场。工具要随手放入工具袋内,上下传递物件工具时,不得抛掷。 6.2.材料应堆放整齐、平稳,并应注意防火。 6.3.安装门窗、玻璃或擦玻璃严禁用手攀窗框、窗扇和窗撑。 6.4.操作时,应系好安全带,严禁把安全带挂在窗撑上。 6.5.应经常检查电动工具有无漏电现象,电动工具应安装触电保安器。 7.成品保护 7.1.塑钢门窗安装前,表面应附有塑料保护膜,以防污染。 7.2.室内抹灰前不得将塑料保护膜,抹灰时应及时清理窗框表面的砂浆。 7.3.窗框四周嵌密封胶时,操作应仔细,密封胶不得污染门窗框。 7.4.已安装门窗框、扇的洞口,不得再作运料通道。 7.5.污水、垃圾、污物严禁从窗户向下扔、倒。 7.6.安装设备及管道,应防止物料撞坏门窗。 7.7.严禁在窗扇上站人。 7.8.门窗扇安装后应及时安装五金配件,关窗锁门,以防风吹损坏门窗。 7.9.不得在门窗上锤击、钉钉子或刻画,不得用力刮或用硬物擦磨等办法清理门窗。7.10.门窗安装完成后应贴保护膜,玻璃采用保护膜或报纸保护。 8.工程质量验收 8.1.同一品种、类型和规格的塑钢门窗,每100樘划分为一个检验批,不足100樘也应划分为一个检验批。 8.2.检查数量应符合下列规定: 塑钢门窗每个
