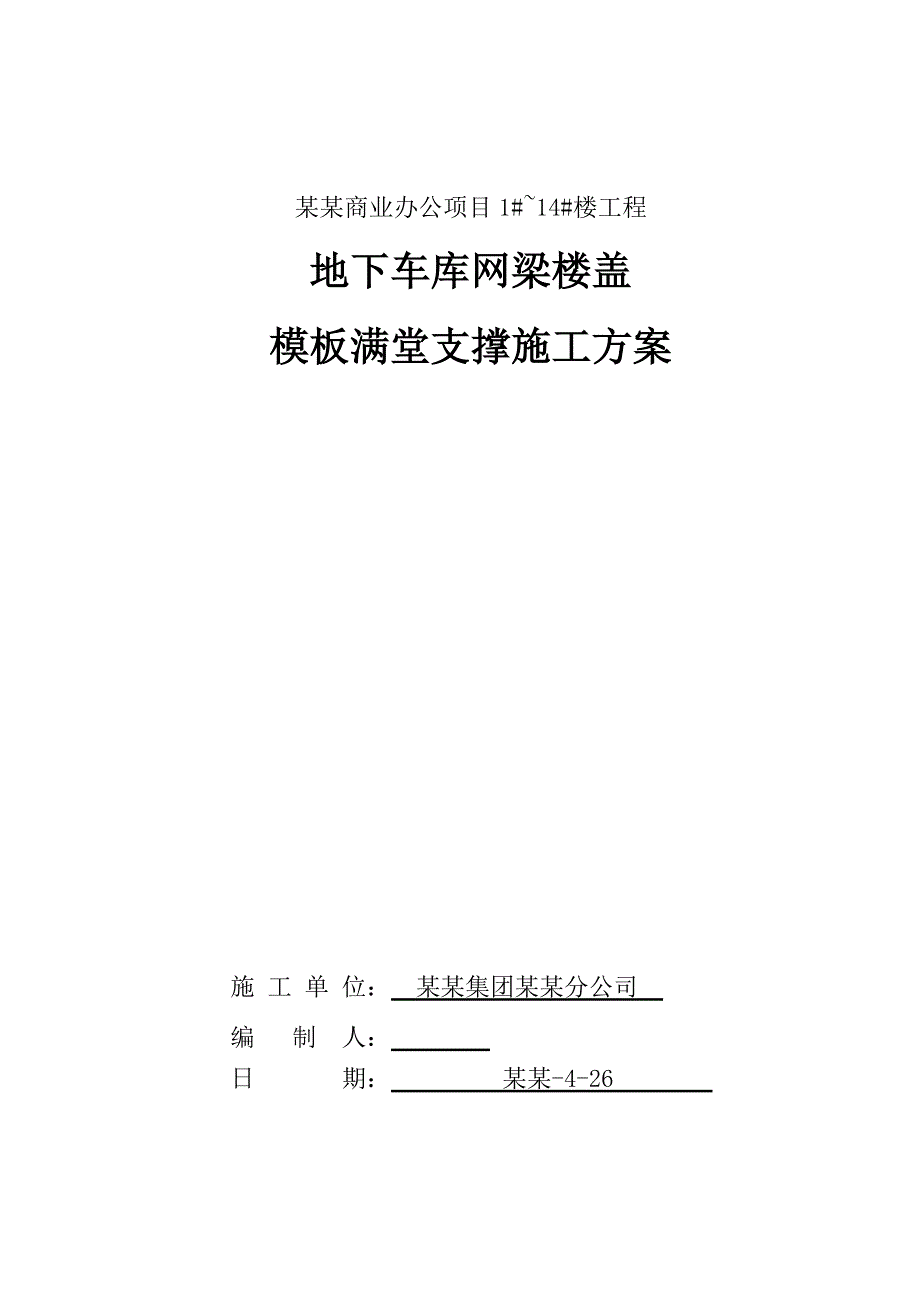

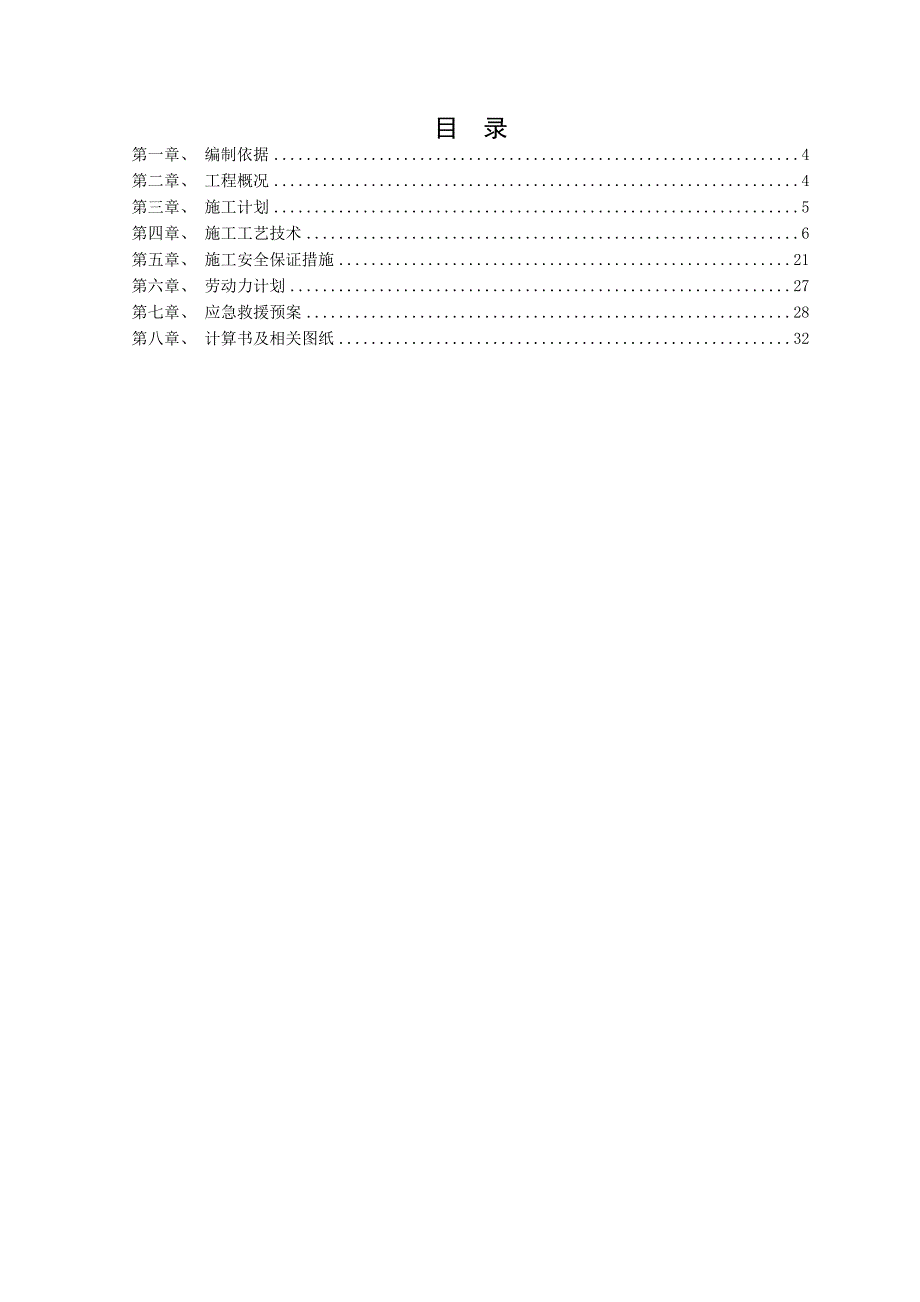

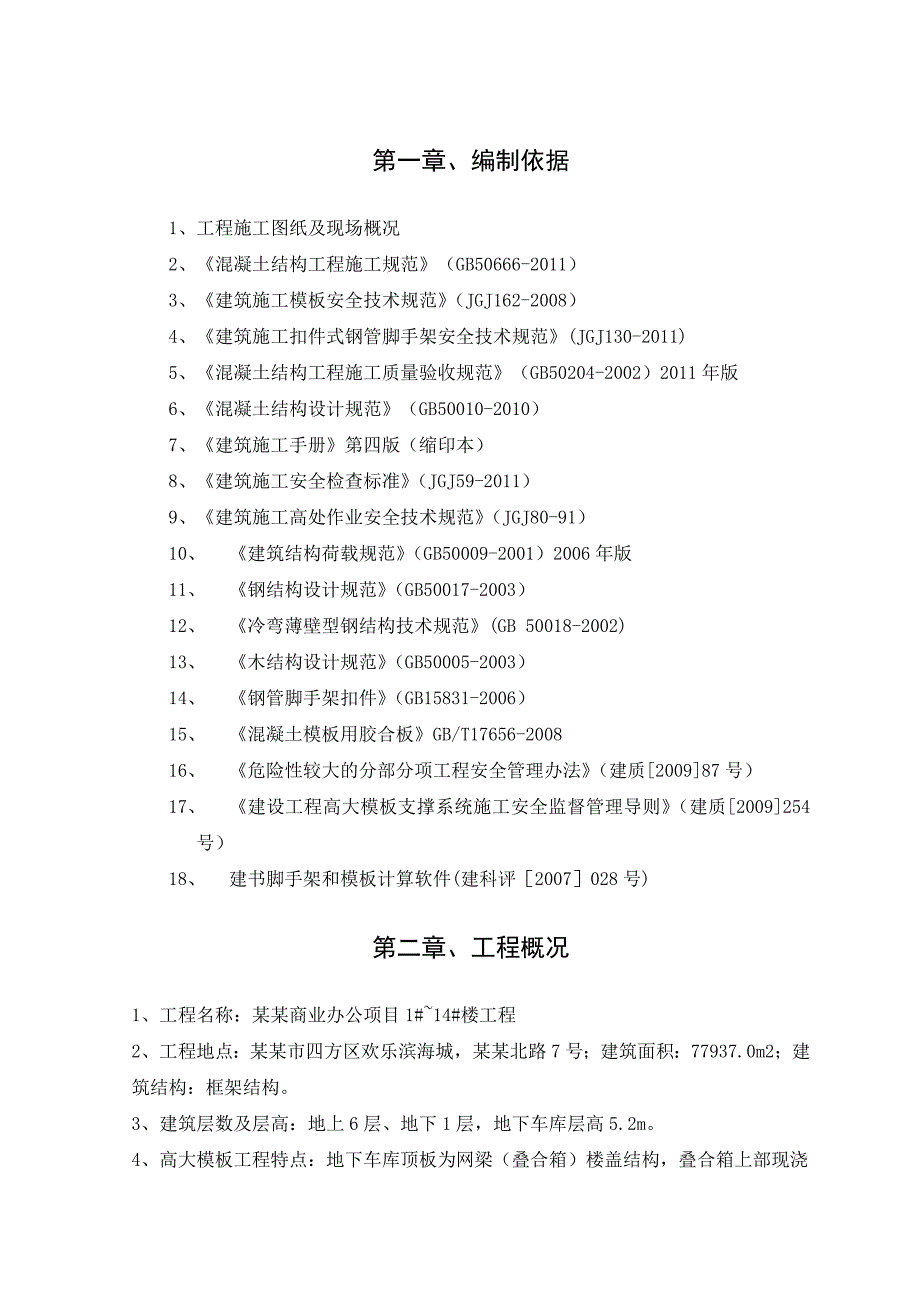

1、某某商业办公项目1#14#楼工程地下车库网梁楼盖模板满堂支撑施工方案施 工 单 位： 某某集团某某分公司 编 制 人： 日 期： 某某-4-26 目 录第一章、 编制依据4第二章、 工程概况4第三章、 施工计划5第四章、 施工工艺技术6第五章、 施工安全保证措施21第六章、 劳动力计划27第七章、 应急救援预案28第八章、 计算书及相关图纸32第一章、 编制依据1、 工程施工图纸及现场概况2、 混凝土结构工程施工规范（GB50666-2011）3、 建筑施工模板安全技术规范（JGJ162-2008）4、 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)5、 混凝土结构工程施工质量
2、验收规范（GB50204-2002）2011年版6、 混凝土结构设计规范（GB50010-2010）7、 建筑施工手册第四版（缩印本）8、 建筑施工安全检查标准（JGJ59-2011）9、 建筑施工高处作业安全技术规范（JGJ80-91）10、 建筑结构荷载规范（GB50009-2001）2006年版11、 钢结构设计规范（GB50017-2003）12、 冷弯薄壁型钢结构技术规范(GB 50018-2002)13、 木结构设计规范（GB50005-2003）14、 钢管脚手架扣件（GB15831-2006）15、 混凝土模板用胶合板GB/T17656-200816、 危险性较大的分部分项工程
3、安全管理办法（建质200987号）17、 建设工程高大模板支撑系统施工安全监督管理导则（建质2009254 号）18、 建书脚手架和模板计算软件(建科评2007028号) 第二章、 工程概况1、工程名称：某某商业办公项目1#14#楼工程2、工程地点：某某市四方区欢乐滨海城，某某北路7号；建筑面积：77937.0m2；建筑结构：框架结构。3、建筑层数及层高：地上6层、地下1层，地下车库层高5.2m。4、高大模板工程特点：地下车库顶板为网梁（叠合箱）楼盖结构，叠合箱上部现浇层150mm，叠合箱高度折合厚度0.3，折合厚度0.6*0.3=0.18m，合计0.33m，为了保证模板支撑的安全可靠性，按楼
4、板厚350mm验算。5、施工平面及立面布置：模板支撑布置在整个地下车库基底面积内（13665.26m2），车库层高按5.2m计算（层高3.7；4.4；5.2）。6、施工要求和技术保证条件：严格按照本工程施工方案施工。7、支模区域、标高、高度：模板支撑布置在整个地下车库基底面积内，车库层高按5.2m计算（层高3.7；4.4；5.2）。8、支模范围内的梁截面尺寸、跨度、板厚：肋梁140*600,；框架梁600*600（560*600）；柱跨8400；板厚按折合厚度350mm。9、支撑的地基情况：支撑落在钢筋混凝土防水板顶面。第三章、 施工计划第一节、 施工进度计划某某年5月1日开始施工，某某年5月
5、30日完成。第二节、 材料与设备计划主要周转材料计划表序号名称规格单位数量备注1木胶板1220mm244015mm2木方50100mmm33003钢管48mm3.5mm 6m米44m米52m米6平网7对拉螺栓M148扣件直角个9旋转个50010对接个1615911U型顶托螺杆直径36mm个12底座个50000设备工具配置计划表序号名称规格单位数量备注1塔吊QTZ40台52交流电焊机台33空气压缩机台24台式电锯台25木工平刨台26木工压刨台27力矩扳手个2主要工具：手锯、钉锤、铁水平尺、钢尺、钢丝刷、油刷、铁桶、撬杠、起钉器、经纬仪、水平仪、塔尺等。第四章、 施工工艺技术第一节、 主要搭设方法
6、选择模板方案时，主要考虑以下几点：1、模板及其支架的结构设计，力求做到结构安全可靠，造价经济合理。2、选用材料时，力求做到常见通用、可周转利用、便于保养维修。3、结构造型时，力求做到受力明确，构造措施到位，便于检查验收。4、模板及模板支架的搭设，必须符合国家相关规范标准要求。 5、结合以上设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，采用以下方案。板模板支撑体系方案：楼板位置全部地下车库网梁楼盖支模高度4.7m楼板厚度0.35m面板木胶合板,15mm厚主楞双钢管次楞50mm90mm方木,间距0.2m支撑体系立杆纵距0.8m立杆横距0.8m水平杆步距1.5m支撑高度8-20米时，
7、顶步距加密扫地杆设置扫地杆距地面20cm，纵横向均设顶层水平杆设置顶层水平杆距模板支撑点小于50cm，U型顶托螺杆伸出长度小于20cm底座与垫板立杆底均设置底座和木垫板，垫板厚5cm，通长设置剪刀撑设置按现行规范要求设置，详见构造措施部分梁模板支撑体系方案：梁位置全部地下车库网梁楼盖梁宽度0.6m梁高度0.6m支模高度4.7m面板木胶合板,15mm厚梁侧次楞50mm90mm方木,间距200mm梁侧主楞双钢管,间距500mm梁侧模穿梁螺栓不设穿梁螺栓梁底次楞50mm90mm方木,设6根支撑体系立杆沿梁长方向间距0.8m梁宽方向间距0.33m梁底立杆根数2根水平杆步距1.5m支撑高度8-20米时，
8、顶步距加密，超过20米顶两步距加密扫地杆设置扫地杆距地面20cm，纵横向均设顶层水平杆设置顶层水平杆距模板支撑点小于50cm，U型顶托螺杆伸出长度小于20cm底座与垫板立杆底均设置底座和木垫板，垫板厚5cm，通长设置剪刀撑设置按现行规范要求设置，详见构造措施部分第二节、 工艺要求楼板模板施工工艺1、工艺流程：放线并报验搭设满堂脚手架铺设钢管主龙骨铺设木龙骨铺木胶板面层自检报检。2、放线：首先放好+50cm标高控制线，然后以此标高控制线为准在木胶板下皮向下10cm处弹一道模板控制线，校核后报验。3、搭设满堂钢管脚手架：脚手架纵横间距见设计参数，上插可调顶托。脚手架要求牢固可靠，施工过程中按跨度确
9、定斜向支撑，防止施工荷载太大造成倾覆。4、铺设木龙骨：龙骨排放要整齐，不得歪斜，表面并且要刨光，间距满足零散及设计要求。5、铺木胶板：对每跨进行模板设计，争取最少的木胶板裁锯量。6、木胶板铺龙龙骨上，调整相邻两块木胶板之间的缝隙，然后用钉子钉在木龙骨上。注意严禁用铁锤直接敲击木胶板边缘，必要时应垫以木块敲击。7、当顶板跨度大于等于4米时，模板须起拱，本工程起拱要求为13。8、木胶板铺设完毕后先进行自检后报验。梁模板施工工艺1、施工工艺：抄平、弹线（轴线、水平线）支撑架搭设支柱头模板铺梁底模板拉线拉平（起拱）绑扎梁筋封侧模。2、梁底模铺设：按设计标高拉线调整支架立柱标高，然后安装梁底模板。当梁的
10、跨度大于等于4m时，本工程要求起拱2/1000。主次梁交接时，先主梁起拱，后次梁起拱。第三节、 材料的力学性能指标1、钢管脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，其质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。脚手架钢管宜采用48.33.6钢管。每根钢管的最大质量不应大于25.8kg。2、扣件扣件由有扣件生产许可证的生产厂家提供，应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的规定，采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
11、扣件螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm，达到65Nm时，不得发生破坏。不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，对接扣件开口应朝上或朝内。3、顶托顶托外径不得小于36mm，直径与螺距应符合现行国家标准梯型螺纹GB/T 5796.2、GB/T 5796.3的规定；杆与支托板焊接应牢固，焊缝高度不得小于6；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30 。顶托抗压承载力设计值不应小于40 kN，支托板厚不应小于5。4、模板胶合模板板材表面应平整光滑，具有防水、耐磨、耐酸碱的保护膜，并应有保温性能好、易脱模和可两面使用
12、等特点。板材厚度不应小于12mm，并应符合国家现行标准混凝土模板用胶合板ZBB70006的规定。胶合模板应采用耐水胶，其胶合强度不应低于木材或竹材顺纹抗剪和横纹抗拉的强度，并应符合环境保护的要求。进场的胶合模板除应具有出厂质量合格证外，还应保证外观及尺寸合格。5、安全平网安全平网应采用锦纶、维纶、涤纶或其他的耐候性不低于上述品种(耐候性)的材料制成；平网宽度不得小于3m；菱形或方形网目的安全网，其网目边长不大于8cm；边绳与网体连接必须牢固，平网边绳断裂强力不得小于7KN；筋绳分布应合理，平网上两根相邻筋绳的距离不小于30cm，筋绳断裂强力不大于3KN；安全网所有节点必须固定；按规定的方法进行
13、试验，安全平网的冲击性能应符合：“10m冲击高度下，网绳、边绳、系绳不断裂”。阻燃安全平网必须具有阻燃性，其续燃、阴燃时间均不得大于4s。6、木材模板结构或构件的树种应根据各地区实际情况选择质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。模板结构设计应根据受力种类或胜任按表3.3.2的要求选用相应的木材材质等级。木材材质标准应符合现行国家标准木结构设计规范GB50005的规定。7、其它材料与工具拉结杆、铁板卡子、10#槽钢、14螺栓、12螺栓等。锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。第四节、 构造设置剪刀撑构造要求按建筑施工模板安全技术规范JGJ162-2
14、008规定，剪刀撑应如下设置：1、垂直剪刀撑设置模板支架立柱在外侧周圈应设由下至上的竖向连续式剪刀撑。剪刀撑宽度宜为46m，剪刀撑杆件的底端应与地面顶紧，夹角宜为4560。垂直剪刀撑应与每一条与其相交的立杆扣接。当模板支架高度在820m时，中间在纵横向应每隔1Om左右设由下至上的竖向连续式剪刀撑，在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑。当模板支架高度超过20m时，在纵横向相邻的两竖向连续式剪刀撑之间增加连续式剪刀撑。2、水平剪刀撑设置至少在垂直剪刀撑部位的顶部、扫地杆处、中间处设置三道水平剪刀撑。水平剪刀撑与每一条与其相交的立杆扣接，不能与立杆扣接之处应与水平杆扣接。按建筑施工扣件式钢管脚手架安全技术规
