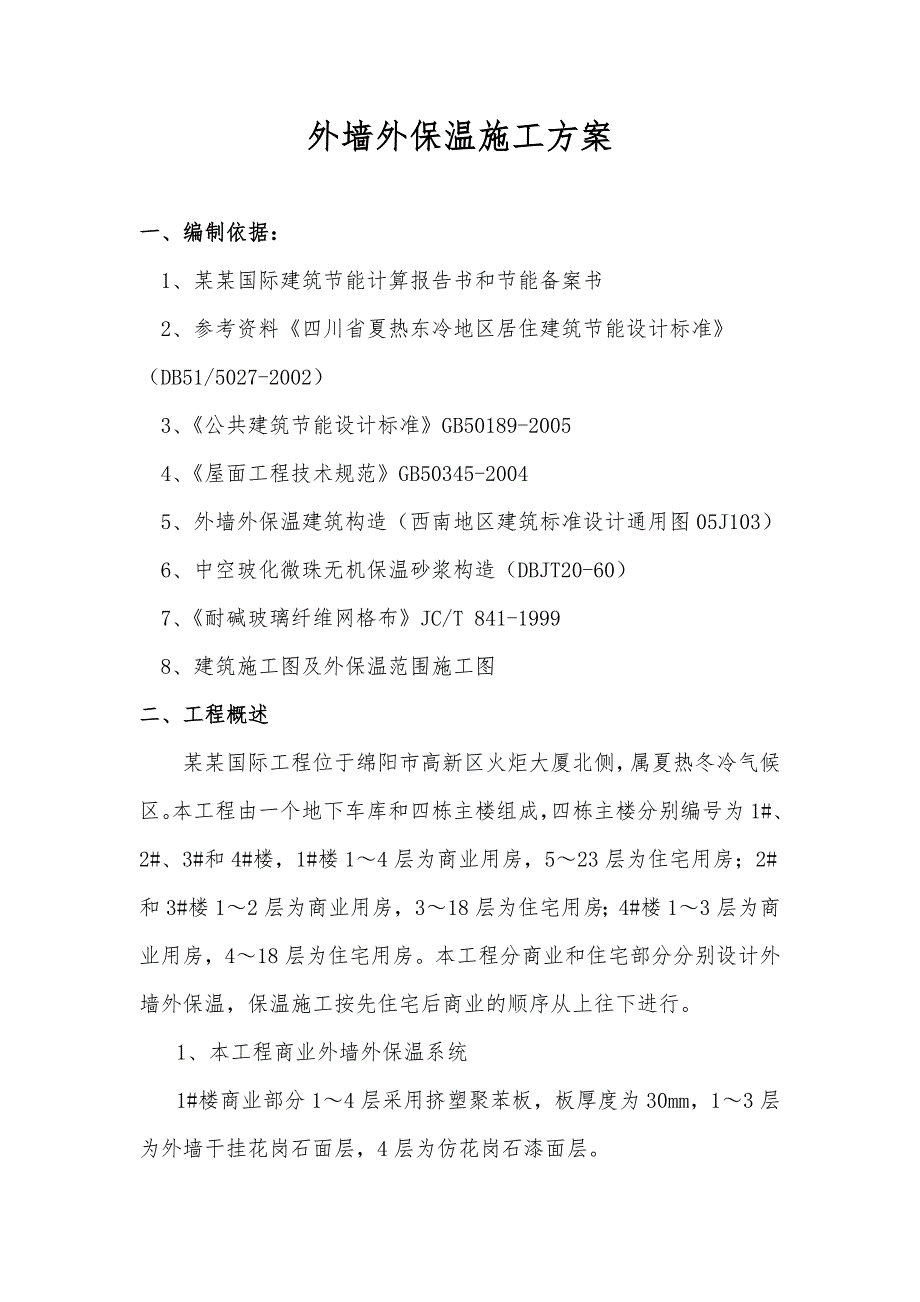

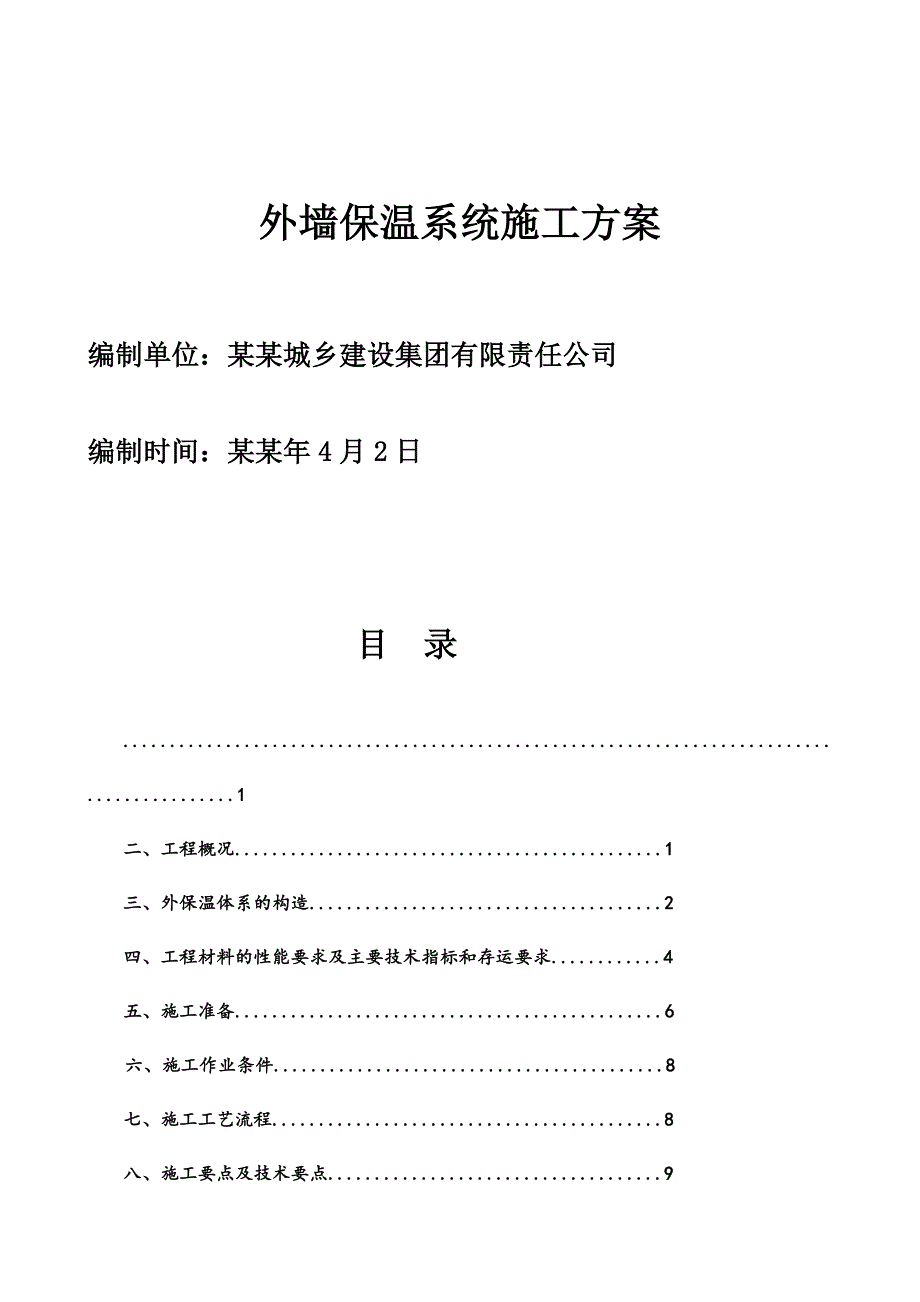

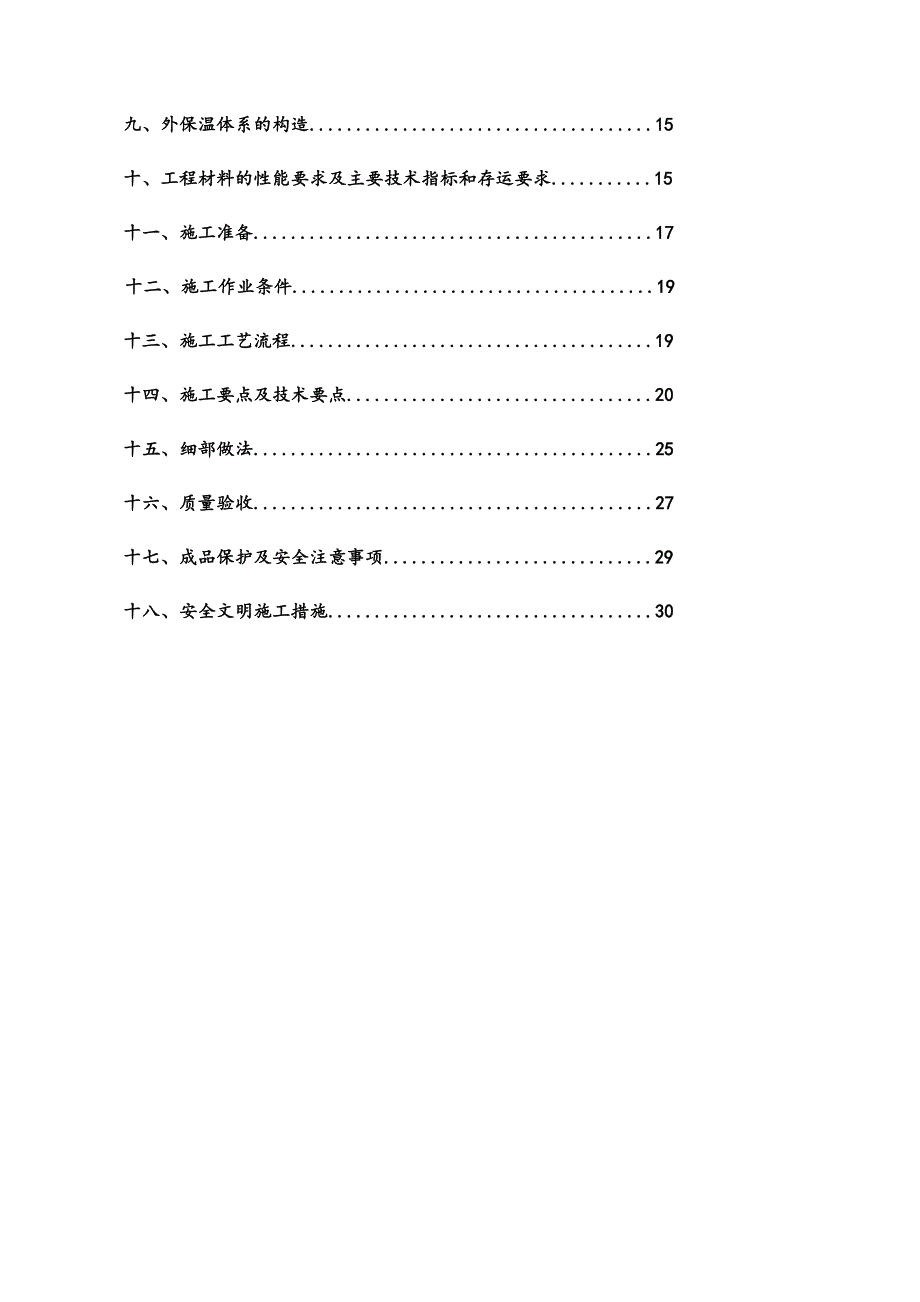

1、外墙保温系统施工方案编制单位：某某城乡建设集团有限责任公司编制时间：某某年4月2日目 录.1二、工程概况.1三、外保温体系的构造.2四、工程材料的性能要求及主要技术指标和存运要求.4五、施工准备.6六、施工作业条件.8七、施工工艺流程.8八、施工要点及技术要点.9九、外保温体系的构造.15十、工程材料的性能要求及主要技术指标和存运要求.15十一、施工准备.17十二、施工作业条件.19十三、施工工艺流程.19十四、施工要点及技术要点.20十五、细部做法.25十六、质量验收.27十七、成品保护及安全注意事项.29十八、安全文明施工措施.30外墙外保温施工方案一、编制依据：1、某某国际建筑节能计算报
2、告书和节能备案书2、参考资料四川省夏热东冷地区居住建筑节能设计标准（DB51/5027-2002）3、公共建筑节能设计标准GB50189-20054、屋面工程技术规范GB50345-20045、外墙外保温建筑构造（西南地区建筑标准设计通用图05J103）6、中空玻化微珠无机保温砂浆构造（DBJT20-60）7、耐碱玻璃纤维网格布JC/T 841-1999 8、建筑施工图及外保温范围施工图二、工程概述某某国际工程位于绵阳市高新区火炬大厦北侧，属夏热冬冷气候区。本工程由一个地下车库和四栋主楼组成，四栋主楼分别编号为1#、2#、3#和4#楼，1#楼14层为商业用房，523层为住宅用房；2#和3#楼1
3、2层为商业用房，318层为住宅用房；4#楼13层为商业用房，418层为住宅用房。本工程分商业和住宅部分分别设计外墙外保温，保温施工按先住宅后商业的顺序从上往下进行。1、本工程商业外墙外保温系统1#楼商业部分14层采用挤塑聚苯板，板厚度为30mm，13层为外墙干挂花岗石面层，4层为仿花岗石漆面层。2、3、4#楼商业部分采用挤塑聚苯板，板厚度为25mm，为外墙干挂花岗石面层。挤塑板外墙外保温系统具体做法：基层清理-墙面吊直找平-粘贴保温板-打塑料锚栓-抹底层抗裂砂浆-压入耐碱玻纤网格布-抹面层防渗抗裂砂浆2、本工程住宅外墙外保温系统1#楼住宅部分523层采用中空玻化微珠保温砂浆，保温厚度为35mm
4、，面层为仿花岗石漆。2、3、4#楼住宅部分采用中空玻化微珠保温砂浆，保温厚度为30mm，面层为仿花岗石漆。中空玻化微珠外墙外保温系统具体做法：基层清理-墙面吊直找平-抹保温砂浆-抹底层抗裂砂浆-压入耐碱玻纤网格布-抹面层防渗抗裂砂浆三、挤塑板保温体系构造以30mm（25）厚挤塑聚苯板为保温芯材，采用聚合物粘结剂将聚苯板粘贴在外墙外侧，然后采用聚合物抗裂砂浆复合耐碱玻纤网格布作为罩面层起到抗裂、防渗的作用，构成一套完整的体系。外保温专用粘结剂花岗石墙体刮糙找平层外保温专用抗裂砂浆保温防渗抗裂砂浆面层耐碱玻璃纤维网格布挤塑聚苯板四、工程材料的性能要求及主要技术指标和存运要求4.1外保温系统性能指标
5、 （依据JG149-2003）项目标准要求吸水量/(g/m2)，浸水24h500抗冲击强度/J普通型3.0加强型10.0抗风压值/kpa不小于工程项目的风载荷设计值耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度/g/(m2h)0.85不透水性试样防护层内侧无水渗透 4.2 粘结砂浆性能及存运条件（依据JG149-2003）项 目单 位指 标初凝时间H4终凝时间H12安定性合格拉伸粘结强度Mpa0.7浸水拉伸粘结强度Mpa0.5 4.3 挤塑板性能指标（依据JG149-2003）项 目单 位指 标耐火等级B2表观密度Kg/垂直于板面方向的抗拉强度Mpa0.15导热系数w/(m.k)0.03
6、尺寸稳定性0.30水蒸汽透湿系数ng/Pa.m.s4.5吸水率（V/V）4断裂弯曲负荷N25弯曲变形mm20氧指数304.4抗裂砂浆性能及存运条件（依据JG149-2003）项 目单 位指 标拉伸粘结强度原强度强度MPa0.7破坏位置-破坏界面在聚苯板上耐水强度Mpa0.5破坏位置-破坏界面在聚苯板上耐冻融强度Mpa0.10破坏位置-破坏界面在聚苯板上可操作时间放置时间h1.54.0柔韧性-3.0 4.5耐碱玻纤网格布主要性能指标（依据JG149-2003）：项 目单 位指 标网眼密度普通型经向孔数/10025纬向孔数/10025加强型经向孔数/10016.7纬向孔数/10016.7单位面积重
7、量普通型g/160加强型g/300断裂强力普通型经向N/501000纬向N/501000加强型经向N/501800纬向N/501800耐碱强度保持率28d经向%80纬向%80涂塑量普通型g/20加强型g/20五、施工准备5.1材料准备根据工程量，开工时间，工期要求安排适当的材料储存场地，搅拌场地。组织好材料进场时间，控制好材料进场数量并做好进场记录。做好材料发放记录，收集好每批材料的出厂合格证报甲方及监理方验证。配合做好进场材料复验工作。确认材料的合格证、检测报告是否齐全，是否与所送材料配套完整。抽检材料单位的重量和体积是否在合理误差范围内，检查包装有无破损。检查材料是否在有效期内等。当相关方
8、提出进场材料送检测中心复检时，公司工程部应做好送检配合工作。 材料进场后由监理工作人员和甲方工作人员进行现场抽样封存，送有关质检部门对材料进行检测。材料检测项包括挤塑板、粘接砂浆、抗裂砂浆、网格布。5.2机具准备5.2.1机械准备5.2.2在进行保温施工前,按工程量的大小,进场工人的数量安装好容积相宜的砂浆搅拌机,接通水电并调试正常。5.2.3常用工具准备(1)铁抹子：抹保温浆料施工宜使用抹子面积较大的矩形抹子.(2)阳角抹子,阴角抹子：保温浆料施工宜用塑料材质,抗裂砂浆宜用钢材质.(3 )托灰板(4)杠尺：铝合金杠尺为长度2-2.5m和长度1.5m两种.(5)靠尺：木靠尺2-3m单面为八字尺
9、.(6)方头铁锹(7)手推车(8)木方尺：单边长不小于15.(9)常用的检测工具：经纬仪及放线工具、2m托线板/杠尺、方尺、探针、钢尺等。5.3技术准备3.3.1保温施工前施工负责人应熟悉图纸，明确施工部位和工程量。 （详商业部分外保温施工范围图）3.3.2组织施工队进行技术交底和观摩学习,进行好安全“三级”交底教育。六、施工作业条件：温度低于5不能施工、雨天不能施工、墙体偏差过大地方，先用水泥砂浆找平方能进行挤塑保温板粘贴。七、施工工艺流程墙体饰面基层墙面处理 做饼、冲筋筋、弹控线防裂保护层验收砂浆找平加强层时，抹抗裂砂浆，加强网格布抹抗裂砂浆随即抹压耐碱网格布按规定粘贴聚苯板保温层保温层验
10、收八、施工要点及技术要点（其中未详事宜详见保温施工布置图及节点图。）8.1基层处理及界面处理8.1.1保温施工前应会同相关部门做好结构验收的确认,外墙面基层的垂直度、平整度和阴阳角方正等应符合现行国家施工及验收规范要求。进行隐蔽施工前，应配合总包方做好如下的检查工作：8.1.2门窗洞口，外墙面的暗埋管线、线盒、预埋件应提前安装完毕并应考虑到保温层的厚度影响。8.1.3墙面脚手架孔，穿墙孔及墙面缺损处用水泥砂浆修整完毕。8.1.4除去所有基面松动空壳部分，填补所有裂缝、凹洞等。基面必须平整清洁，使用水平靠尺以确保平整（每2米内最多5mm的起伏）对于局部平整度较差的基面，应锉去过高的突出物，平整基
11、面，局部使用水泥砂浆找平。8.1.5主体结构的变形缝应提前做好处理，不同材料交接处的钢丝网（规格400宽，0.8mm厚925孔）应铺设完毕。8.1.6墙面应清理干净，清洗油渍、清扫浮灰等。旧墙面松动、风化部份应剔除干净。8.1.7班组长及现场技术管理人员组织自检，请工程监理及总包方质量技术管理人员检查，合格后方可进行下道工序施工。8.1.8砼墙面在进行抹灰前需作甩浆拉毛处理。8.2做标志,贴饼、抹灰找平 基层找平施工前,应在墙面做好施工厚度标志，应按下列步骤进行贴饼：8.2.1根据四边角结构控制线从商业顶层吊线检查结构墙面的垂直度情况，并做为找平层做饼控制线。 8.2.2根据垂直控制线沿垂直方向按间距1.5m用1：2水泥砂浆做5见方的砂浆贴饼。 8.2.3待标准贴饼固定后，在两水平贴饼间拉水平控制线，具体做法为将带小线的小园钉插入标准贴饼，拉直小线，使小线控制比标准贴饼略高1，在两贴饼之间按1.5m间隔水平粘贴若干标准贴饼。 8.2.4每层贴饼施工作业完成后，水平方向用2-5m小线拉线检查贴饼的一致性，垂直方向用2m托线板检查垂直度，并测量灰贴饼厚度，作好记录，计算出超厚面积工程量。 8.2.5所有贴饼做好后应通知总包主管工长和质量管理人员检查，合格后方可进行找平层施工。8.2.6找平层施工从顶至下施工，抹灰砂浆为1：3水泥砂浆，抹灰施工时根据抹灰厚度情况确定抹
