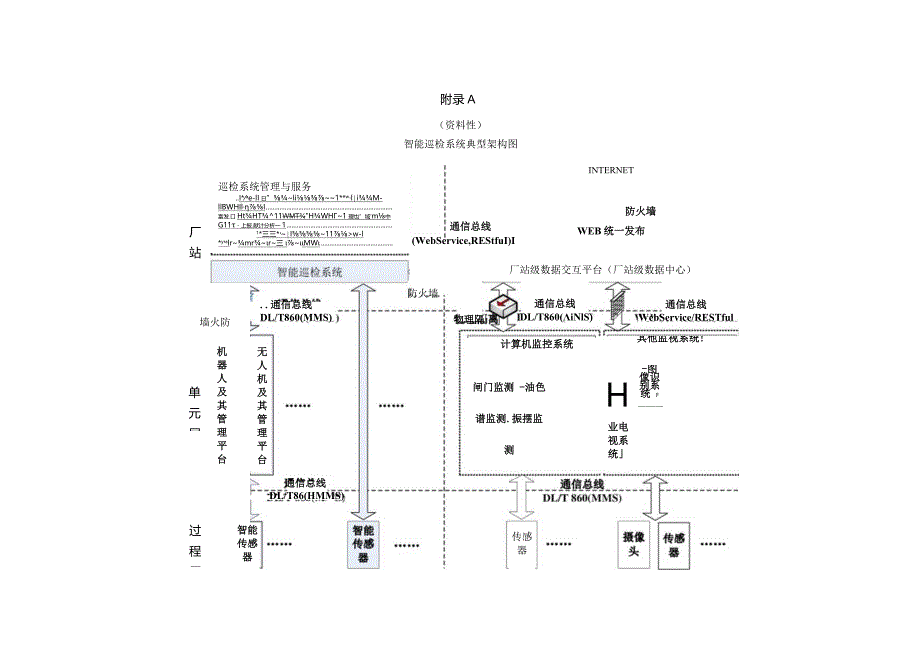

1、附录A（资料性）智能巡检系统典型架构图厂站层巡检系统管理与服务.I*ae-lI日”li1*wliM-llBWHIlI富发.口HtHT11WMTHWH1理也”域m中G11上报.献计分析一11*三三*I11w-l*yralrmrr三MWINTERNET防火墙通信总线(WebService,REStfuI)IWEB统一发布单元层过程层其他监视系统!防火墙通信总线DL/T86(HMMS)厂站级数据交互平台（厂站级数据中心）通信总线DL/T860(iNlS)物理隔智能传感器H业电视系统闸门监测 -油色谱监测.振摆监测无人机及其管理平台机器人及其管理平台墙火防-图像识别系统 F.通信总线DL/T860(M

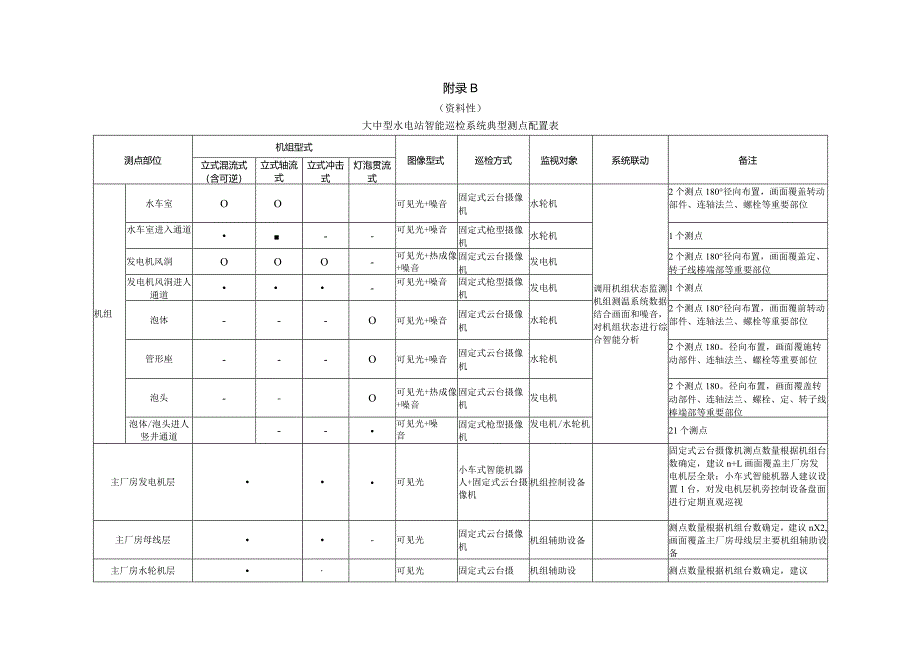

2、MS)通信总线WebService/RESTful计算机监控系统传感器附录B（资料性）大中型水电站智能巡检系统典型测点配置表测点部位机组型式图像型式巡检方式监视对象系统联动备注立式混流式（含可逆）立式轴流式立式冲击式灯泡贯流式机组水车室OO可见光+噪音固定式云台摄像机水轮机调用机组状态监测、机组测温系统数据，结合画面和噪音，对机组状态进行综合智能分析2个测点180径向布置，画面覆盖转动部件、连轴法兰、螺栓等重要部位水车室进入通道-可见光+噪音固定式枪型摄像机水轮机1个测点发电机风洞OOO-可见光+热成像+噪音固定式云台摄像机发电机2个测点180径向布置，画面覆盖定、转子线棒端部等重要部位发电机
3、风洞进人通道-可见光+噪音固定式枪型摄像机发电机1个测点泡体-O可见光+噪音固定式云台摄像机水轮机2个测点180径向布置，画面覆前转动部件、连轴法兰、螺栓等重要部位管形座-O可见光+噪音固定式云台摄像机水轮机2个测点180。径向布置，画面覆施转动部件、连轴法兰、螺栓等重要部位泡头-O可见光+热成像+噪音固定式云台摄像机发电机2个测点180。径向布置，画面覆盖转动部件、连轴法兰、螺栓、定、转子线棒端部等重要部位泡体/泡头进人竖井通道-可见光+噪音固定式枪型摄像机发电机/水轮机21个测点主厂房发电机层可见光小车式智能机器人+固定式云台摄像机机组控制设备固定式云台摄像机测点数量根据机组台数确定，建议

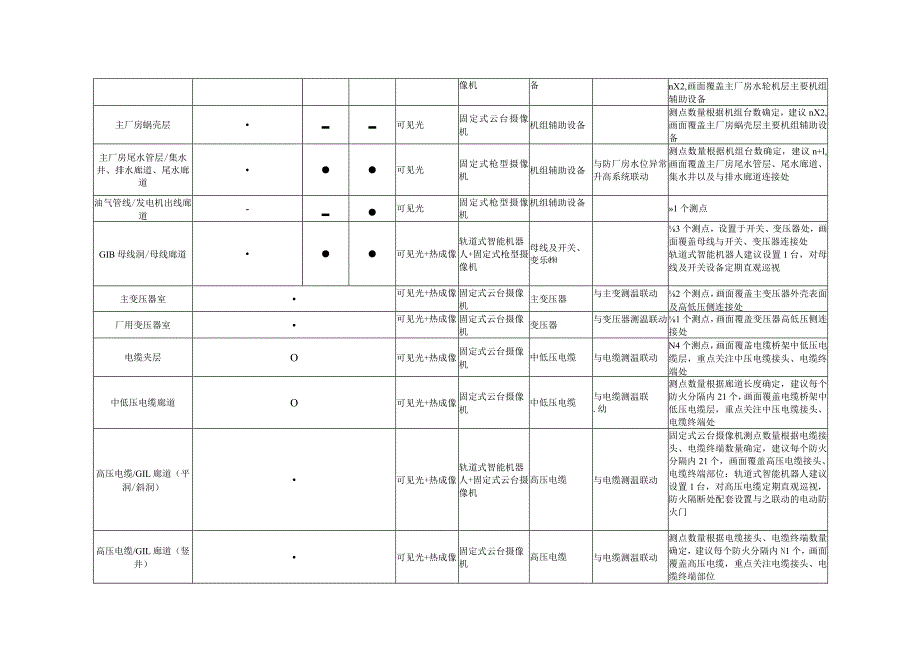

4、n+L画面覆盖主厂房发电机层全景；小车式智能机器人建议设置1台，对发电机层机旁控制设备盘面进行定期直观巡视主厂房母线层-可见光固定式云台摄像机机组辅助设备测点数量根据机组台数确定，建议nX2,画面覆盖主厂房母线层主要机组辅助设备主厂房水轮机层可见光固定式云台摄机组辅助设测点数量根据机组台数确定，建议像机备nX2,画面覆盖主厂房水轮机层主要机组辅助设备主厂房蜗壳层-可见光固定式云台摄像机机组辅助设备测点数量根据机组台数确定，建议nX2,画面覆盖主厂房蜗壳层主要机组辅助设备主厂房尾水管层/集水井、排水廊道、尾水廊道可见光固定式枪型摄像机机组辅助设备与防厂房水位异常升高系统联动测点数量根据机组台数确
5、定，建议n+l,画面覆盖主厂房尾水管层、尾水廊道、集水井以及与排水廊道连接处油气管线/发电机出线廊道-可见光固定式枪型摄像机机组辅助设备1个测点GIB母线洞/母线廊道可见光+热成像轨道式智能机器人+固定式枪型摄像机母线及开关、变乐3个测点，设置于开关、变压器处，画面覆盖母线与开关、变压器连接处轨道式智能机器人建议设置1台，对母线及开关设备定期直观巡视主变压器室可见光+热成像固定式云台摄像机主变压器与主变测温联动2个测点，画面覆盖主变压器外壳表面及高低压侧连接处厂用变压器室可见光+热成像固定式云台摄像机变压器与变压器测温联动1个测点，画面覆盖变压器高低压侧连接处电缆夹层O可见光+热成像固定式云台
6、摄像机中低压电缆与电缆测温联动N4个测点，画面覆盖电缆桥架中低压电缆层，重点关注中压电缆接头、电缆终端处中低压电缆廊道O可见光+热成像固定式云台摄像机中低压电缆与电缆测温联.幼测点数量根据廊道长度确定，建议每个防火分隔内21个，画面覆盖电缆桥架中低压电缆层，重点关注中压电缆接头、电缆终端处高压电缆/GIL廊道（平洞/斜洞）可见光+热成像轨道式智能机器人+固定式云台摄像机高压电缆与电缆测温联动固定式云台摄像机测点数量根据电缆接头、电缆终端数量确定，建议每个防火分隔内21个，画面覆盖高压电缆接头、电缆终端部位：轨道式智能机器人建议设置1台，对高压电缆定期直观巡视，防火隔断处配套设置与之联动的电动防
7、火门高压电缆/GIL廊道（竖井）可见光+热成像固定式云台摄像机高压电缆与电缆测温联动测点数量根据电缆接头、电缆终端数量确定，建议每个防火分隔内N1个，画面覆盖高压电缆，重点关注电缆接头、电缆终端部位低压（400V）配电室O可见光+热成像固定式云台摄像机低压配电盘Nl个测点，画面覆盖配电室全景中压（IOkV）配电室可见光+热成像轨道式智能机器人+固定式云台摄像机中压开关柜固定式云台摄像机每个配电室Nl个测点，画面覆盖配电室全景；轨道式智能机器人建议相邻配电室共同设置1台，穿越配电室隔墙处设置与之联动的电动防火门，对中压开关柜定期直观巡视开关站/GIS室可见光+热成像小车式智能机器人+固定式云台摄
8、像机高压开关、母线设备固定式云台摄像机测点数量根据间隔数量确定，建议n+l,画面覆盖开关站/GIS室全景，重点关注开关与母线设备连接处；小车式智能机器人建议设置1台，对高压开关、母线设备定期直观巡视出线场可见光+热成像固定式云台摄像机出线设施测点数量根据间隔数量确定，建议n+l,画面覆盖出线场全景，重点关注互感器、避雷器设备处二次盘室、保护盘室、通信设备室、直流电源室等二次小室可见光固定式云台摄像机二次设备Nl个测点，画面覆盖二次设备空压机室可见光固定式云台摄像机空压机、气罐1个测点，画面覆盖空压机、气罐等设备启闭机室可见光固定式云台摄像机启闭机21个测点，画面覆盖启闭设备库岸、大坝、泄水建筑
9、（常规电站）可见光无人机库岸、大坝、泄洪建筑21个测点，定期直观巡视上、下水库、大坝、泄水建筑（抽蓄电站）可见光无人机上、下水库、大坝、泄水建筑Nl个测点，定期直观巡视应设置CI宜设置（对存在高速转动、振动部件的机组内部，若安装巡检设备应进行必要性和特殊安装方式的安全性论证，以保证机组安全运行；对重要等级较低的设备处可酌情考虑配置巡检设备）。附录C（资料性）各类试验的推荐试验项目试验项目型式试验出厂试验现场试验产品外观、软硬件配置及技术文件检查现场开箱、安装、接线检查绝缘电阻测试功能与性能测试数据采集与处理功能测试数据输出通道测试控制测试人机接口测试红外热成像采集测试声音采集能测试气体采集测试平台管理测试通信功能测试系统时钟、时间同步及雪崩处理能力测试实时性性能指标测试系统自诊断及自恢复功能测试系统软件编辑功能测试系统时钟、时间同步及雪崩处理能力测试CPU负荷率、内存占用率、磁盘使用率等性能指标测试电源适应能力测试抗扰度试验环境试验连续通电检验可用率（或可利用率）考核
