《珠宝玉石-鉴定标准.docx》由会员分享，可在线阅读，更多相关《珠宝玉石-鉴定标准.docx（30页珍藏版）》请在第壹文秘上搜索。
1、珠宝玉石鉴定标准珠宝玉石鉴定标准5.1天然宝石中华人民共和国国家标准5鉴定标准5.1 天然宝石5.1.1 钻石5.1.1.1 英文名称:diamondo5.1.1.2 矿物名称：金刚石。5.1.1.3 材料性质化学成分：C；可含有N、B、H等微量元素。I型含N：H型不含N,Hb型含结晶状态：晶质体。晶系：等轴晶系。晶体习性：常见八面体、菱形十二面体、立方体晶形，晶而常发育阶梯状生长纹、生长锥或蚀象。常见颜色：白色系列：无色至浅黄、浅褐。彩色系列：深黄、褐、灰及浅至深的蓝、绿、橙黄、粉红、红、紫红，偶见黑色。光泽：金刚光泽。解理：四组完全解理。摩氏硬度:IOo密度：3.52（0.01）g/cm3
2、o光性特征：均质体，偶见异常消光。多色性：无。折射率：2.417双折射率：无。紫外荧光：无至强，蓝色、黄色、橙黄色、粉色等，短波常较长波弱。吸收光谱：415,453,478nm吸收线，594nm吸收线（辐照改色钻石及天然彩色钻石）。放大检查：浅色至深色矿物包体，云状体，点状包体，羽状纹，生长纹，内凹原始晶面，原始晶面，解理，刻面极线锋利。特殊性质：色散强（0.044）。热导性：钻石热导率高（0.35卡里、秒、度）。发光性：将钻石置于日光下曝晒后，会发出淡青蓝色的磷光：在X-射线下大多数发天蓝色或浅蓝色的荧光，极少数不发荧光；在阴极射线下发蓝色或绿色光。导电性：IIa型钻石为非常好的绝缘体：Ub
3、型钻石为优质高温半导体材料。5.1.1.4 优化处理激光钻孔：放大检查可见钻石内部白色的管状物，并在钻石表面有圆形开口。少数可见充填物。覆膜处理：可见有薄膜脱落，用小刀或针尖可将薄膜刮掉。充填处理：放大检查可见充填裂隙呈现闪光效应，暗域照明下呈橙黄或紫至紫红、粉红色等闪光，亮域照明下呈蓝至蓝绿、绿黄、黄色等闪光：充填物中可有残留气泡、流动构造、细小裂隙等，充填区域呈白色雾状，透明度降低；可有不完全充填区域。程照处理：经辐照处理的彩色钻石，显微镜卜.油浸观察，亭部有色带、色斑：灯具594,669.7nm吸收线；辐照改色深绿色钻石可具74Irlm吸收线（低温状态测量）。高温高压：放大检查可见雾状包

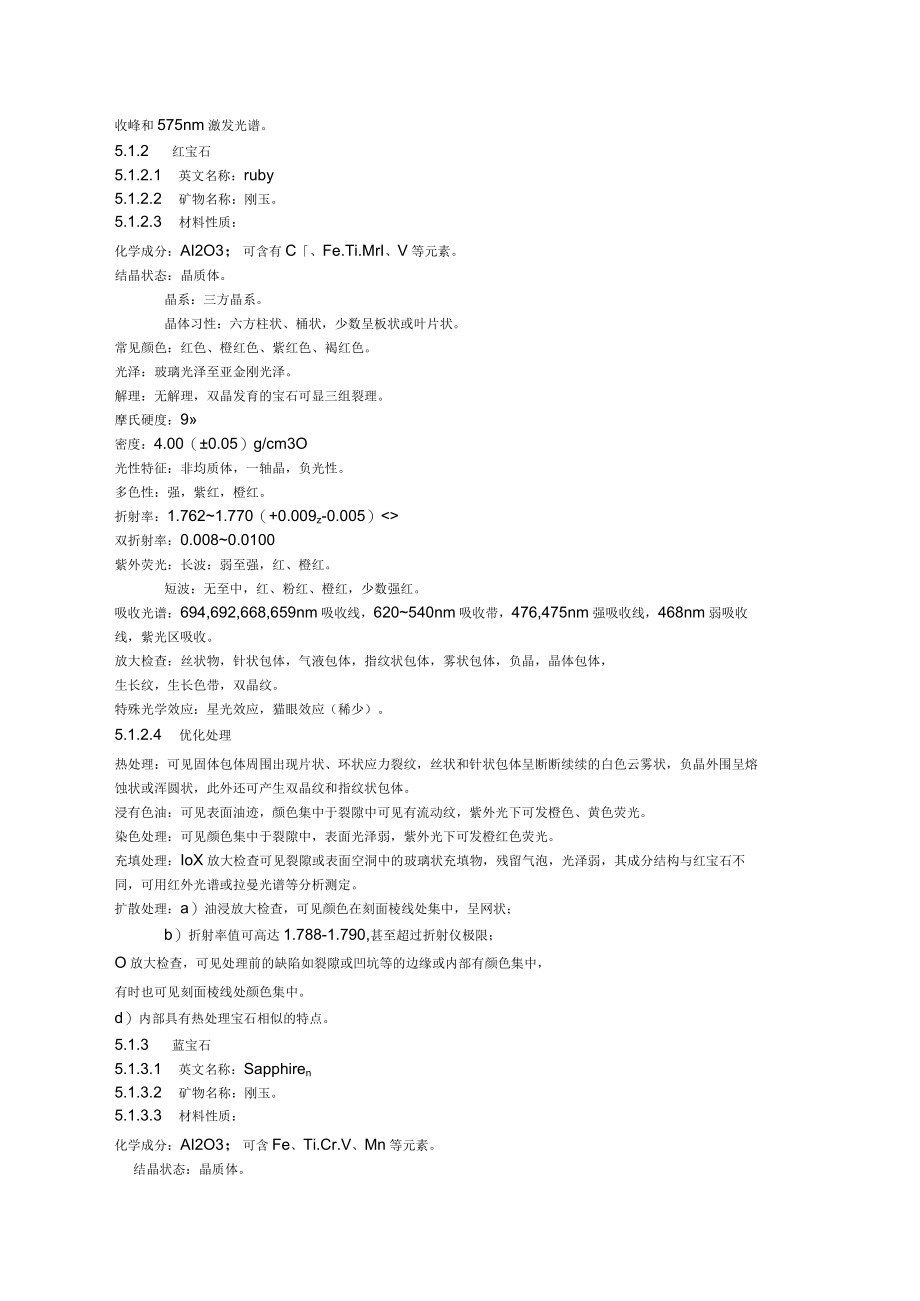

4、体，常规方法不易检测。拉曼光谱（液氮低温状态）可见较明显的637nm吸收峰和575nm激发光谱。5.1.2 红宝石5.1.2.1 英文名称：ruby5.1.2.2 矿物名称：刚玉。5.1.2.3 材料性质：化学成分：AI2O3；可含有C、Fe.Ti.MrI、V等元素。结晶状态：晶质体。晶系：三方晶系。晶体习性：六方柱状、桶状，少数呈板状或叶片状。常见颜色：红色、橙红色、紫红色、褐红色。光泽：玻璃光泽至亚金刚光泽。解理：无解理，双晶发育的宝石可显三组裂理。摩氏硬度：9密度：4.00（0.05）g/cm3O光性特征：非均质体，一轴晶，负光性。多色性：强，紫红，橙红。折射率：1.7621.770（+
5、0.009z-0.005）双折射率：0.0080.0100紫外荧光：长波：弱至强，红、橙红。短波：无至中，红、粉红、橙红，少数强红。吸收光谱：694,692,668,659nm吸收线，620540nm吸收带，476,475nm强吸收线，468nm弱吸收线，紫光区吸收。放大检查：丝状物，针状包体，气液包体，指纹状包体，雾状包体，负晶，晶体包体，生长纹，生长色带，双晶纹。特殊光学效应：星光效应，猫眼效应（稀少）。5.1.2.4 优化处理热处理：可见固体包体周围出现片状、环状应力裂纹，丝状和针状包体呈断断续续的白色云雾状，负晶外围呈熔蚀状或浑圆状，此外还可产生双晶纹和指纹状包体。浸有色油：可见表面油
6、迹，颜色集中于裂隙中可见有流动纹，紫外光下可发橙色、黄色荧光。染色处理：可见颜色集中于裂隙中，表面光泽弱，紫外光下可发橙红色荧光。充填处理：IoX放大检查可见裂隙或表面空洞中的玻璃状充填物，残留气泡，光泽弱，其成分结构与红宝石不同，可用红外光谱或拉曼光谱等分析测定。扩散处理：a）油浸放大检查，可见颜色在刻面棱线处集中，呈网状；b）折射率值可高达1.788-1.790,甚至超过折射仪极限；O放大检查，可见处理前的缺陷如裂隙或凹坑等的边缘或内部有颜色集中，有时也可见刻面棱线处颜色集中。d）内部具有热处理宝石相似的特点。5.1.3 蓝宝石5.1.3.1 英文名称：Sapphiren5.1.3.2 矿

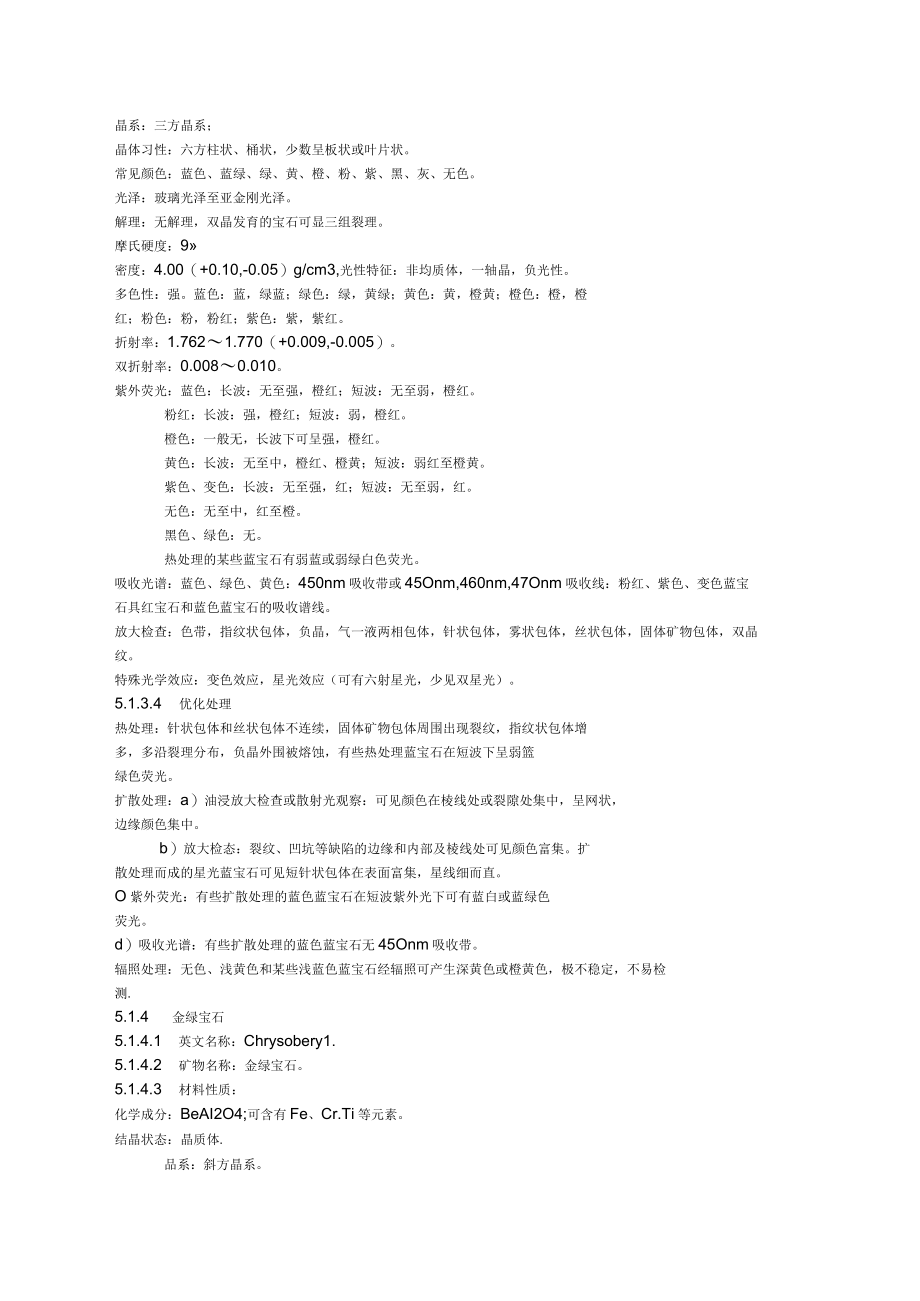

7、物名称：刚玉。5.1.3.3 材料性质：化学成分：AI2O3；可含Fe、Ti.Cr.V、Mn等元素。结晶状态：晶质体。晶系：三方晶系；晶体习性：六方柱状、桶状，少数呈板状或叶片状。常见颜色：蓝色、蓝绿、绿、黄、橙、粉、紫、黑、灰、无色。光泽：玻璃光泽至亚金刚光泽。解理：无解理，双晶发育的宝石可显三组裂理。摩氏硬度：9密度：4.00（+0.10,-0.05）g/cm3,光性特征：非均质体，一轴晶，负光性。多色性：强。蓝色：蓝，绿蓝；绿色：绿，黄绿；黄色：黄，橙黄；橙色：橙，橙红；粉色：粉，粉红；紫色：紫，紫红。折射率：1.7621.770（+0.009,-0.005）。双折射率：0.0080.0
8、10。紫外荧光：蓝色：长波：无至强，橙红；短波：无至弱，橙红。粉红：长波：强，橙红；短波：弱，橙红。橙色：一般无，长波下可呈强，橙红。黄色：长波：无至中，橙红、橙黄；短波：弱红至橙黄。紫色、变色：长波：无至强，红；短波：无至弱，红。无色：无至中，红至橙。黑色、绿色：无。热处理的某些蓝宝石有弱蓝或弱绿白色荧光。吸收光谱：蓝色、绿色、黄色：450nm吸收带或45Onm,460nm,47Onm吸收线：粉红、紫色、变色蓝宝石具红宝石和蓝色蓝宝石的吸收谱线。放大检查：色带，指纹状包体，负晶，气一液两相包体，针状包体，雾状包体，丝状包体，固体矿物包体，双晶纹。特殊光学效应：变色效应，星光效应（可有六射星光
9、，少见双星光）。5.1.3.4 优化处理热处理：针状包体和丝状包体不连续，固体矿物包体周围出现裂纹，指纹状包体增多，多沿裂理分布，负晶外围被熔蚀，有些热处理蓝宝石在短波下呈弱篮绿色荧光。扩散处理：a）油浸放大检查或散射光观察：可见颜色在棱线处或裂隙处集中，呈网状，边缘颜色集中。b）放大检态：裂纹、凹坑等缺陷的边缘和内部及棱线处可见颜色富集。扩散处理而成的星光蓝宝石可见短针状包体在表面富集，星线细而直。O紫外荧光：有些扩散处理的蓝色蓝宝石在短波紫外光下可有蓝白或蓝绿色荧光。d）吸收光谱：有些扩散处理的蓝色蓝宝石无45Onm吸收带。辐照处理：无色、浅黄色和某些浅蓝色蓝宝石经辐照可产生深黄色或橙黄色
10、，极不稳定，不易检测.5.1.4 金绿宝石5.1.4.1 英文名称：Chrysobery1.5.1.4.2 矿物名称：金绿宝石。5.1.4.3 材料性质：化学成分：BeAI2O4;可含有Fe、Cr.Ti等元素。结晶状态：晶质体.品系：斜方晶系。晶体习性：板状、柱状，假六方的三连晶。常见颜色：浅至中等黄、黄绿、灰绿、褐色至黄褐色、浅蓝色(稀少)。光泽：玻璃光泽至亚金刚光泽。解理：三组不完全解理。摩氏硬度:88.5。密度:3.73(0.02)g/cm30光性特征：非均质体，二轴晶，正光性。多色性：三色性，弱至中，黄，绿和褐色。折射率：1.7461,755(+0.004,-0.006)。双折射率：0
11、.0080.0100紫外荧光：长波：无；短波：黄色和绿黄色宝石一般为无至黄绿色。吸收光谱：445nm强吸收带。放大检查：指纹状包体，丝状包体，透明宝石可显双晶纹，阶梯状生长面。特殊光学效应：星光效应(极少)。5.1.4.4 优化处理：未知。5.1.5 猫眼5.1.5.1 英文名称：ChrySoberylCats-eys或cats-eye。5.1.5.2 矿物名称：金绿宝石。5.1.5.3 材料性质：化学成分：BeAI2O4;可含有Fe、Cr等元素。结晶状态：晶质体C晶系：斜方晶系。晶体习性：板状，粒状，假六方的三连晶。常见颜色：黄至黄绿色、灰绿、褐至褐黄(变石猫眼呈蓝绿和紫褐色，稀少)光泽：玻
12、璃光泽。解理：三组不完全解理。摩氏硬度：88.5。密度：3.73(0.02)g/cm30光性特征：非均质体，二轴晶，正光性。多色性：三色性，弱，黄，黄绿和橙。折射率：1.7461.755(+0.004,-0,006),点测法1.74左右。双折射率：0.0080.0100紫外荧光：无，变石猫眼呈弱至中的红色。吸收光谱：445nm强吸收带。放大检查：丝状包体，指纹状包体，负晶。特殊光学效应：猫眼效应，变色效应。5.1.5.4 优化处理辐照处理：经辐照以改善猫眼效应和颜色，不易检测.5.1.6 变石5.1.6.1 英文名称：alexandrite05.1.6.2 矿物名称：金绿宝石。5.1.6.3
13、材料性质：化学成分：BeAI204；可含Fe、C、V等元素。结晶状态：晶质体。晶系：斜方晶系：晶体习性：板状，短柱状。常见颜色：日光下：黄绿、褐绿、灰绿至蓝绿。白织灯光下：橙红、褐红至紫红。光泽：抛光面呈玻璃光泽至金刚光泽，断口呈玻璃光泽至油脂光泽。解理：三组不完全解理。摩氏硬度:88.5。密度:3.73(0.02)g/cm3o光性特征：非均质体，二轴晶，正光性。多色性：三色性，强，绿，橙黄和紫红。折射率：1.7461.755(+0.004,-0.006)。双折射率：0.0080.010紫外荧光：长波：无至中，紫红；短波：无至中，紫红。吸收光谱:680nm,678nm强吸收线，665nm,65
14、5nm,645nm弱吸收线，58Onm和63Onm之问部分吸收带,476nm,473nm,468nm三条弱吸收线，紫光区吸收。放大检查：指纹状包体，丝状包体。特殊光学效应：变色效应，猫眼效应。5.1.6.4 优化处理：未知5.1.7 祖母绿5.1.7.1 英文名称：emerald5.1.7.2 矿物名称：绿柱石5.1.7.3 材料性质：化学成分：Be3AI2Si6O18;可含有Cr、Fe、Ti、V等元素。结晶状态：晶质体晶系：六方晶系。晶体习性：常呈六方柱状。常见颜色：浅至深绿色、蓝绿色、黄绿色。光泽：玻璃光泽。解理：一组不完全解理。摩氏硬度:7.58。密度：2.72(+0.18,-0.05)
15、g/cm3,因产地不同可稍有差异。光性特征：非均质体，一轴晶，负光性。多色性：中等至强，蓝绿，黄绿。折射率：1.5771.583(0.017)双折射率：0.0050.0090紫外荧光：一般无，也可呈长波：弱，橙红、红；短波：弱，橙红、红(较长波弱)。吸收光谱：683nm和68Onm强吸收线，662nm和646nm弱吸收线，63Onm580nm部分吸收带,紫区全吸收。放大检查：三相包体(气一液一固)；两相包体(气一液)；矿物包体，如方解石、黄铁矿、云母、电气石、阳起石、透闪石、石英、赤铁矿等：裂隙常较发育。特殊光学效应：猫眼效应，星光效应(稀少)。5.1.7.4 优化处理浸无色油：达表面裂隙呈无色或淡黄色反应；可在长波紫外光下呈黄绿色或绿黄色荧光：热针接近可有油析出，可用红外光谱测定有机物。浸有色油：达
