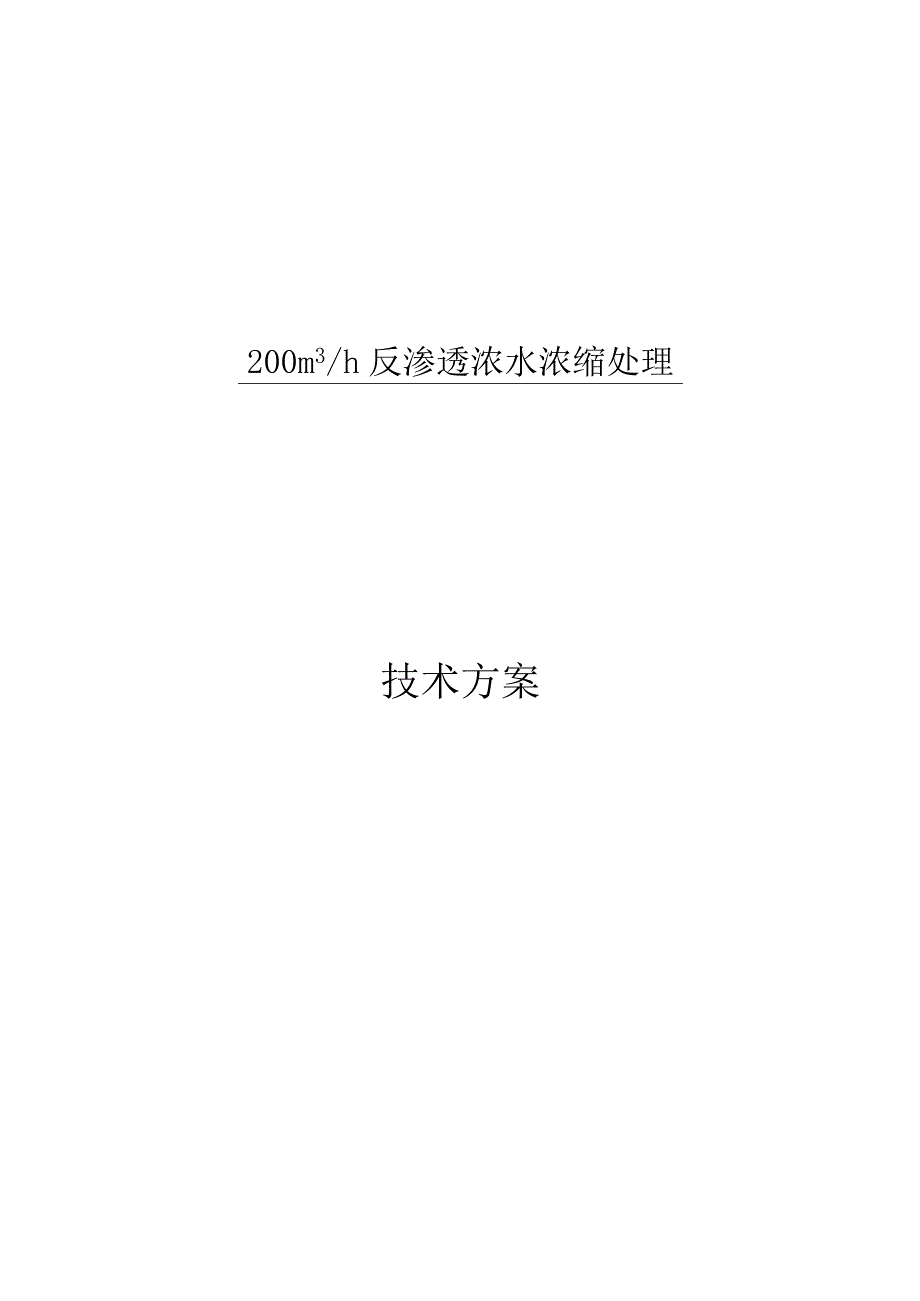

200吨废水DTRO反渗透方案解析.docx_第1页
第1页 / 共43页

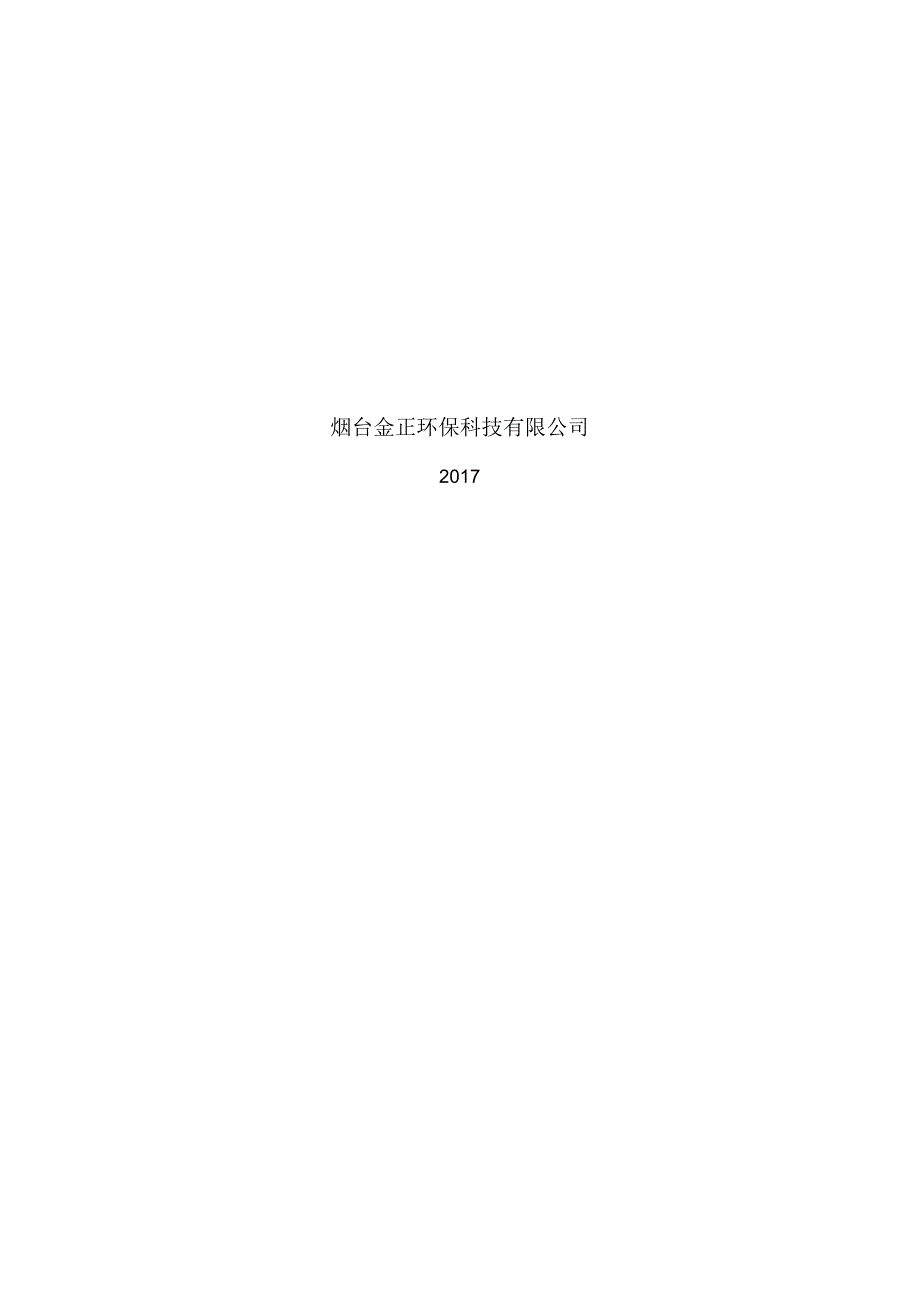

200吨废水DTRO反渗透方案解析.docx_第2页
第2页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第3页
第3页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第4页
第4页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第5页
第5页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第6页
第6页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第7页
第7页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第8页
第8页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第9页
第9页 / 共43页
200吨废水DTRO反渗透方案解析.docx_第10页
第10页 / 共43页
亲,该文档总共43页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《200吨废水DTRO反渗透方案解析.docx》由会员分享,可在线阅读,更多相关《200吨废水DTRO反渗透方案解析.docx(43页珍藏版)》请在第壹文秘上搜索。

1、200m3/h反渗透浓水浓缩处理技术方案烟台金正环保科技有限公司2017目录一概述51. 1.工程简介51.2. 编制说明51.3. 设计原则5二.设计规模5三.设计水质53. 1.设计进水水质53.2. 设计出水水质6四.工艺介绍64. 1.水质分析74.2. 工艺流程及水量平衡84.3.技术描述94.4.工艺单元说明94.5.主要设备清册20五、自控及电气设计371.1. 自控设计375. 2.电气设计37六、运行费用分析415.1. 电费药费415.2. 人工费用426. 3.膜更换费426.4.直接运行成本43七、主要技术经济指标43一.概述1.I.工程简介项目:200m3/h反渗透浓

2、水浓缩减量项目。1.2. 编制说明在本技术方案中,我们提供了一套预处理、一套超滤、一套一级反渗透系统、一套DTRO系统及配套附属设备,进水量200h由于膜本身的特点,建议进水温度20-25,保证膜的最佳运行。1.3. 设计原则 处理工艺先进,有较好的处理效果,确保运行稳定可靠; 处理工艺中要具有一定的抗冲击负荷能力的工程措施; 运行成本经济合理,有利于节能降耗,降低运行费用,易于维护和管理; 处理系统启动迅速,可以间歇运行;二.设计规模本项目设计进水规模为:处理水量200m3ho超滤设计回收率90%,一级反渗透回收率80%,DTRO系统回收率80%。每小时产水190吨。系统整体回收率95%。具

3、体见水量平衡图。三.设计水质3.1. 设计进水水质序号项目单位水质指标1PH8.162浑浊度NTU33伯钻色度度54耗氧量(CODmn,以02计)mg/1.55氟化物mg/1.46氯化物mg/1.10507硫酸盐mg/1.12108钠mg/1.8009NH4-Nmg/1.0.310总溶解性固体mg/1.4200450011总硬度(以CaeO3计)mg/1.14503.2. 设计出水水质系统产水满足循环水的使用标准。抗污染反渗透稳定脱盐率298%,DTRO稳定脱盐率296%。4.1.水质分析根据目前现有水质分析,水中硬度、碱度、硅的含量均很高,为了保证系统的回收率能做的更高,设置高密度沉淀池去除

4、水中的硬度、碱度和硅,为了保证反渗透系统的安全稳定运行,设置超滤系统一套。以保证反渗透系统的进水SD100反渗透浓水进入DTRo进一步浓缩,最终浓水设计指标为100000mg1.o系统总回收率:95%下一处理单元4.3. 技术描述原水进入调节池进行水质水量调节,调节池出水由泵提升至高密度沉淀池,在高密度沉淀池前端加入石灰、纯碱、絮凝剂等药剂后,通过高效絮凝沉淀去除水中的固体悬浮物、硬度、碱度、硅、部分COD等污染物,高密度沉淀池出水进入缓冲水箱,由泵提升至过滤器,过滤器出水进入超滤系统,产水进入中间水箱。超滤产水箱出水经泵提升经过保安过滤器,经过RO高压泵进入RO反渗透,产水进入总产水箱,浓水

5、进入DTRO系统,DTRO产水进入总产水箱,浓水利用余压进入下一处理单元。多介质过滤器反洗水、超滤系统反洗水、反渗透系统冲洗水、污泥系统出水回至调节池重新处理,不外排;超滤系统、反渗透系统化学清洗水进入化学清洗液暂存池,经混合调节PH至中性后均匀送回至调节池重新处理,不外排。溶药、冲洗、反洗和化学清洗等工艺用水全部使用本系统内产水。高密度沉淀池的排泥由泵提升至贮泥池,后经过污泥输送泵进入离心脱水机进行污泥脱水,形成的泥饼外运,产生的废水回流至调节池。4.4. 工艺单元说明目前常用的预处理工艺有:混凝沉淀、机械过滤、活性炭过滤、盘式过滤、高效过滤器、超滤等。根据本项目浓盐水水质条件和基础设计文件

6、,结合我方在工艺应用上的经验,选用高密度沉淀池+多介质过滤+超滤作为预处理工艺,并同时投加石灰、纯碱和絮凝剂。下面主要对各预处理单元进行论述。(1)高密度沉淀池高密度沉淀池充分利用池中的泥渣、混凝剂、聚合物以及原水中的杂质颗粒相互接触、吸附、沉淀,因而具有极佳的絮凝性能,矶花密集、结实。良好的絮凝效果也保证了较高的沉淀速度和高效的沉淀效率。由于污泥的循环,使得污泥与水之间的接触时间较长,絮凝效果好,药剂投加量低于其它工艺。外排污泥含水率低,大大降低了污泥处理的费用。因此,高密沉淀池的处理效率高于传统沉淀池(澄清池),节省了占地面积,且结构简单紧凑,施工方便。污泥循环污泥排放图4T高密度沉淀池运

7、行原理根据本项目的水质特点,采用技术成熟的石灰纯碱法软化工艺,运行成本低,除硬的同时也可以减少总溶解固体,降低后续浓缩系统运行负荷;再通过投加纯碱和絮凝剂来降低水中悬浮物、硬度、COD等污染物。高密度沉淀池包括混合区、絮凝区、沉淀区,它将混凝、絮凝、沉淀和污泥浓缩功能集合于一体,并通过沉淀泥渣的回流,为絮凝过程提供核体,保证形成絮体颗粒大而密实,从而有利于固液的沉淀分离效果。高密度沉淀池的优点: 具有表面负荷高,占地面积小; 抗负荷变化能力强,适应原水水质大范围波动情况; 沉淀效率高,排放污泥含固率高; 石灰-纯碱软化工艺去除硬度效果好,运行成本低; 自动化程度高,全自动运行,管理维护简单;

8、投资成本低,设备寿命可达20年以上。(2)多介质过滤器多介质过滤器是利用一种或几种过滤介质,在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料,从而有效的除去悬浮杂质使水澄清的过程,常用的滤料有石英砂,无烟煤,镒砂等,主要用于水处理除浊,软化水,纯水的前级预处理等,出水浊度可达3度以下。在工业水处理系统中,多介质过滤器用以去除污水中杂质、吸附油等,使水质符合循环使用的要求。过滤的作用,主要是去除水中的悬浮或胶态杂质,特别是能有效地去除沉淀技术不能去除的微小粒子和细菌等,对BOD5和COD等也有一定程度的去除效果。多介质过滤器是利用石英砂、无烟煤等滤料去除原水中的悬浮物,属于普通快滤设备。

9、含有悬浮物颗粒的水与絮凝剂充分混合,使水中形成胶体颗粒的双电层被压缩。当胶体颗粒流过多介质过滤器的滤料层时,滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。当在滤料表层截留了一定量的污物形成滤膜,随时间推移过滤器的前后压差将会很快升高,直至失效。此时需要利用逆向水流反洗滤料,使过滤器内石英砂及无烟煤层悬浮松动,从而使粘附于石英砂及无烟煤表面的截留物剥离并被水流带走,恢复过滤功能。本工程中使用的双层滤料是在过滤层上部放置较轻的大颗粒无烟煤,下部为大比重的小颗粒石英砂,这样可以充分发挥整个滤层的效率、提高截污能力。图4-2多介质过滤器设备图多介质过滤器的特性: 可以极为有效地去除胶体、悬浮物

10、; 具有独特的均匀布水方式,使过滤达到最大效果; 带空气擦洗的反洗装置,能力强、时间短、水耗低(气源来自压缩空气); 选用较低的流速,以适应将来水质变坏的可能性; 采用专门用于多介质过滤器的双滤速长柄水帽,填充精选的均匀滤料,以保证良好的过滤效果,且不会出现反洗乱层现象;本体选用碳钢衬胶罐体,不存在腐蚀、生锈等问题,安装维护方便,利于日后的检修工作。(3)超滤工艺超滤利用膜表面孔径机械筛分作用,膜孔阻滞作用和膜表面及膜孔对杂质的吸附作用,达到截留微小的颗粒,降低悬浮物、细菌和浊度,部分去除有机污染物质,达到改善和稳定水质的目的。超滤能够截留0.020.1m之间的大分子物质和杂质,允许小分子和溶

11、解性固体(无机盐)等通过,同时将截留下胶体、蛋白质、微生物和大分子有机物。用于表示超滤膜孔径大小的切割分子量范围一般在100O-500000之间,超滤的出水水质达到浊度W0.1NTU、SDI153,完全满足反渗透的进水要求。外压式与内压式性能比较:图4-4外压式反洗时图4-3外压式过滤时从图4-3和图4-4可以看出:当过滤时,中空丝外侧受力,膜丝的多孔材料被压缩,膜孔会适度变小,从而提高过滤精度;而反洗时膜丝内侧受力,膜壁上的孔扩张,更有利于膜孔内的杂质颗粒被冲出。而内压式则恰恰相反。因此国外在给水水质较好的饮用水处理中采用内压较多,而废水回用采用外压式较多。为确保系统的稳定运行,达到良好去除

12、污物的能力,超滤配备了定期反洗装置。为了防止细菌等微生物在超滤膜表面繁殖影响膜的通量,在超滤膜反洗时不定期向反洗水中投加各类药剂进行杀菌。在经过长期运行后,超滤膜表面会积累某些难以被水冲洗的污垢,如有机物、细菌等微生物的繁殖、无机盐结垢等,造成超滤膜通量下降;在反洗也难以去除的情况下,须借用化学药剂进行清洗以恢复超滤膜的性能。超滤的膜处理工艺在国内外的工程应用上已经被确认证明是较好的反渗透系统的预处理工艺,而且国内科研机构经过多年来的实验及工程跟踪测试也证明超滤作为反渗透的预处理是最可行、可靠的工艺路线。本项目采用超滤作为预处理流程完全可以去除水中大部分的各类悬浮物和胶体杂质,达到反渗透的进水

13、要求,即减少了反渗透膜的污堵、清洗频次,且增加了反渗透膜的寿命。我公司本次投标采用的是赛诺公司SMT6000-P50型号外压式超滤膜,该超滤膜元件主要由以下优点: 采用改性的PVDF材质,相对于其他膜材料为耐生物降解,耐酸、碱,抗污染能力、抗氧化能力最突出的膜材质,可以经受苛刻的氧化清洗条件,清洗最大余氯可达5000mg1.,使每次清洗都能很好地恢复到初始的水平,延长超滤膜的寿命; 耐有机溶剂的性能优于其它膜材料。在水源被工业污水污染时,水中很可能含有各种有机溶剂,此时PVDF膜的使用寿命大大优于其它材料的膜; PH耐受范围宽,可以达到1T3甚至更宽; 外压式结构,截污量高,过滤面积大,不易污

14、堵,易清洗,更适用于较差水质或波动较大的水质。 用不对称双皮层结构,尽量以表面过滤而不是以深层过滤,便于被截流污堵物的反洗冲出。图4-5超滤系统设备图(4)反渗透工艺反渗透过程是渗透过程的逆过程,采用半透膜的压力分离过程。半透膜是只允许溶剂通过而不允许溶质通过的膜。当两种不同浓度的溶液分别位于半透膜的两侧,低浓度侧的溶剂(水)将向高浓度侧渗透,高浓度侧溶液上升,达到一定高度时,渗清净衡,这种现象称为渗透。当渗透平衡时,溶液两侧的静压差称为渗透压。如果在高浓度侧施加大于静压差的压力,将会发生渗透过程的反过程,即高浓度侧的溶剂向低浓度侧溶液渗透,这一过程称为反渗透。反渗透过程的示意图如下:/造P图

15、4-6反渗透过程示意图反渗透不是自发进行的,为了进行反渗透过程,就必须在高浓度侧加压,只有在工作压力大于溶液的渗透压时,水才能通过膜从盐水中分离出来。反渗透主要是将溶剂和溶剂中离子范围的溶质分开,只允许水、溶剂通过,可脱除水中绝大部分的悬浮物、胶体、有机物及盐份。反渗透膜截留下的有机物、胶体和无机盐进入浓水侧继续处理,不会给环境造成污染。另外反渗透膜根据水质情况运行2-12个月后需进行一次化学清洗,以保证膜的透水量。反渗透法制取除盐水是一个物理过程,所以比离子交换法环保。同时处理过程简单,易操作,自动程度化高,人工干预量小,同时系统的管理与维护简单。与其他脱盐技术相比,膜分离过程主要特点如下:1)不发生相变;2)由于只用压力作为反渗透分离的推动力,因此反渗透装置操作简单,便于自控和维修;3)运行过程中消耗很少的有机化学药剂(阻垢剂、杀菌剂)和无机化

展开阅读全文
相关资源
