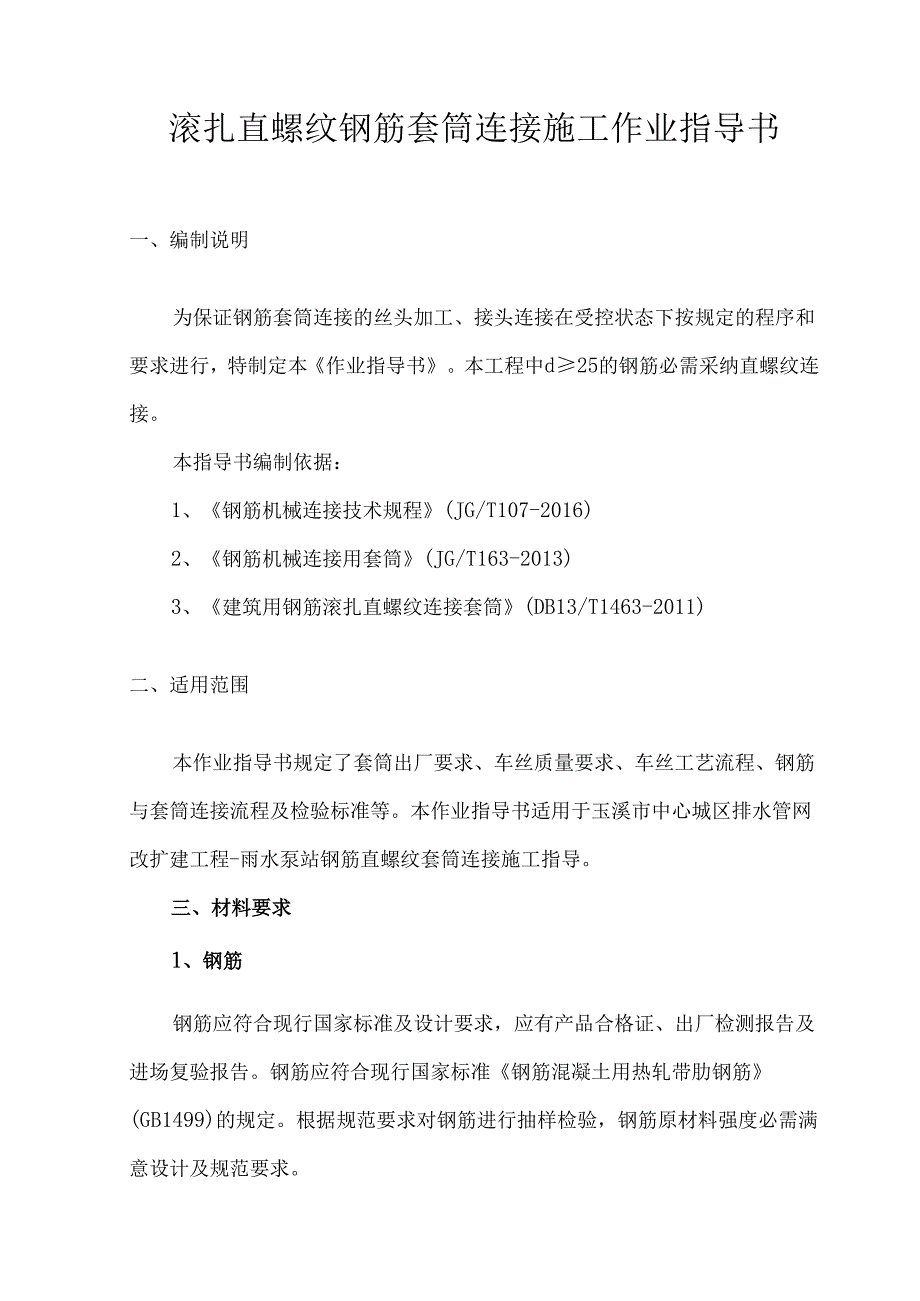

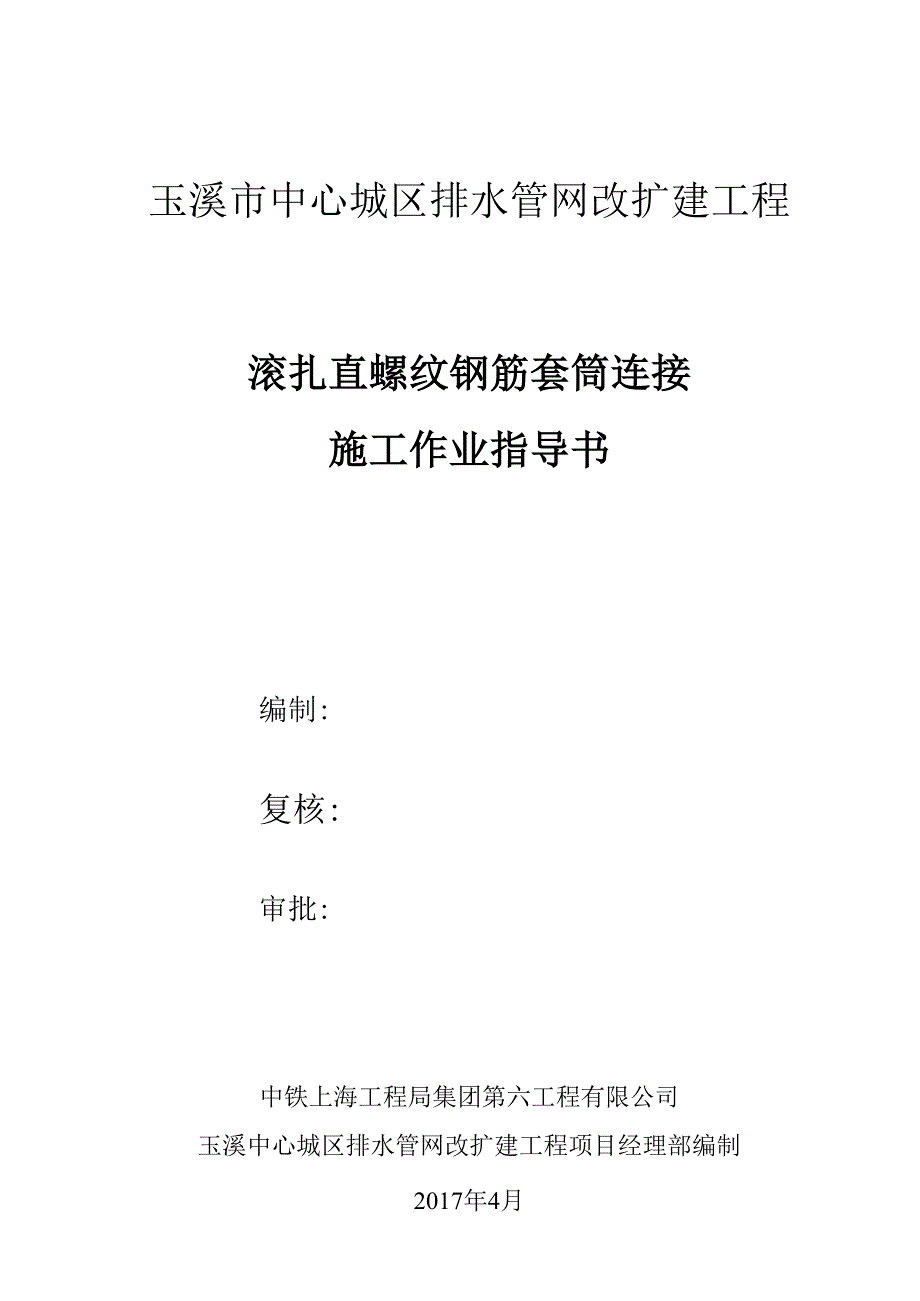

1、玉溪市中心城区排水管网改扩建工程滚扎直螺纹钢筋套筒连接施工作业指导书编制:复核:审批:中铁上海工程局集团第六工程有限公司玉溪中心城区排水管网改扩建工程项目经理部编制2017年4月书目一、编制说明-2二、适用范围-2三、材料要求-2四、套筒检验-3五、丝头加工与检验-5六、接头连接和检验-7七、接头施工现场检验与验收-9八、施工留意事项-10滚扎直螺纹钢筋套筒连接施工作业指导书一、编制说明为保证钢筋套筒连接的丝头加工、接头连接在受控状态下按规定的程序和要求进行，特制定本作业指导书。本工程中d25的钢筋必需采纳直螺纹连接。本指导书编制依据：1、钢筋机械连接技术规程(JG/T107-2016)2、钢
2、筋机械连接用套筒(JG/T163-2013)3、建筑用钢筋滚扎直螺纹连接套筒(DB13/T1463-2011)二、适用范围本作业指导书规定了套筒出厂要求、车丝质量要求、车丝工艺流程、钢筋与套筒连接流程及检验标准等。本作业指导书适用于玉溪市中心城区排水管网改扩建工程-雨水泵站钢筋直螺纹套筒连接施工指导。三、材料要求1、钢筋钢筋应符合现行国家标准及设计要求，应有产品合格证、出厂检测报告及进场复验报告。钢筋应符合现行国家标准钢筋混凝土用热轧带肋钢筋(GB1499)的规定。根据规范要求对钢筋进行抽样检验，钢筋原材料强度必需满意设计及规范要求。钢筋切割时必需保证切口的平整度，建议干脆采纳切割机切割钢筋,
3、若采纳切断机切割，切割好的钢筋端头必需进行打磨平整，方可进行钢筋直螺纹的加工，2、连接套筒连接套应有产品合格证，两端应有密封盖，连接套表面应有规格标记。材料的品种规格，套筒的规格、型号必需符合设计要求。操作人员须对每批进场套筒，按不同规格进行施工前的接头连接检验（试连接）,试验检测合格后方可在工程中进行施工。四、套筒检验1、基本要求1.1连接套筒宜选用45号优质碳素结构钢或其它经检验确认符合要求的钢材。供货单位应供应质量保证书，并应符合有关钢材的现行国家标准及JGJl07的有关规定。产品合格证应包括以下内容：型号、规格;适用钢筋的品种；连接接头的性能等级；产品批号；检验日期；质检合格签章；厂家
4、名称、地址、电话；当有特别要求时应表明相应的检验内容及指标。1. 2连接套筒尺寸应满意产品设计要求。套筒的尺寸偏差应符合下表要求。圆柱形直螺纹套筒的尺寸允许偏差（mm）外径（D）允许偏差螺纹公差长度（1.）允许偏差加工表面非加工表面应符合GB/T197中1.00.5020D30,0.50；3050,0.806H的规定1.3套筒应根据产品设计图纸制造，重要尺寸（外径、长度）及螺纹牙型、精度应经检验。套筒内螺纹尺寸应按一般螺纹基本尺寸（GB/T196）确定；螺纹中径公差应满意一般螺纹公差（GB/T197）中6H级精度要求。1.4套筒装箱时应有爱护端盖，套筒内不得混入杂物。1. 5连接套筒上应标明生
5、产厂家标记。1. 6连接套筒的爱护盖上应标记被连接钢筋的规格。1.7连接套筒在运输和储存过程中应妥当爱护，应按不同规格分别堆放整齐，避开雨淋，防止锈蚀、污染或损伤。2、套简质量应符合下列规定：2.1外观质量：螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严峻的锈蚀及其他肉眼可见的缺陷。套内无铁屑及杂物,连接套表面应有明显的规格标识。2.2内螺纹尺寸的检验：用专用的螺纹塞规检验，其塞通规应能顺当旋入，塞止规旋入长度不得超过3P。2. 3检验方法及频率2. 3.1连接套筒的外观质量检验应逐个进行。不合格的不准运用。2. 3.2连接套筒内螺纹尺寸检验按连续生产的套筒每500个为一个检验批
6、，每批按10%的随机抽检，不足500个也按一个检验批计算。连接套筒的抽检合格率应不小于95虬当抽检合格率小于95%时，应另抽取同样数量的产品重新检验。当两次检验的总合格率不小于95%时，该批产品合格。若合格率仍小于95%,应对该批产品进行逐个检验，合格者方可运用。五、丝头加工与检验1、钢筋丝头螺纹滚轧加工工艺流程图1所示。钢筋端面平头滚轧螺纹加工丝头质量检查带帽爱护丝头质量抽检存放图1丝头螺纹滚扎加工工艺流程图1. 1钢筋下料前，应检查钢筋待加工的端部是否有弯曲，出现弯曲时应调直。钢筋下料时，宜采纳砂轮机切平，严禁采纳气割或热加工方法。钢筋端面应平整并与钢筋轴线垂直，不得有马蹄形或扭曲。1.2
7、 滚轧螺纹加工用滚丝机类型、加工速度、环境温度、电源电压波动范围等现场工作条件应符合技术文件要求。运用的限位挡铁型号应与钢筋规格相同。1.3 加工人员应逐个对丝头外观、外形和螺纹尺寸进行枪查。1.4 用专用的钢筋丝头爱护帽或连接套筒将加工后的丝头进行爱护，防止螺纹被磕碰或被污染。1. 5施工单位质量检查人员对加工人员自检合格的丝头进行抽样检验，包括外观、外形和螺纹尺寸检验。1.5按规格型号、类型及检验状态进行标识，分类码放。2、钢筋丝头加工尺寸应符合下列要求：2.1 丝头中径、牙型角及丝头有效螺纹长度应符合技术文件的规定。丝头螺纹尺寸宜满意GB/T197规定的要求；有效螺纹中径尺寸公差宜满意G
8、B/T197中6F级精度要求。2.2 丝头有效螺纹中径的圆柱度（每个螺纹的中径）误差不得超过0.2Ommo3、钢筋丝头的加工质量应符合下列规定：3.1 丝头表面不得有损坏及锈蚀。3. 2丝头有效螺纹数量不得少于设计要求;牙顶宽度大于0.3P的不完整螺纹累计长度不得超过两个螺纹周长；标准型接头的丝头有效螺纹长度应不小于1/2连接套筒长度，且允许误差为+2P。3.4丝头尺寸用专用的螺纹环规检验，应能顺当地旋入并达到要求的拧入长度，环止规旋入长度不得超过3P。4、钢筋丝头加工的限制措施应符合下列规定：4. 1螺纹丝头加工时应运用水性润滑液，不得运用油性润滑液。当环境平均气温连续3d低于5或最低气温低
9、于-3。C时，水溶性切削液应加人防冻液再行加工。4.2 加工前调整好设备，直至钢筋丝头合格后方可批量生产。4.3 应常常对剥肋刀头和滚丝轮进行检查，当出现缺损或磨损过度导致加工成的钢筋丝牙达不到要求时，需刚好更换。换好后试车加工，检查丝牙是否符合要求，合格后投人运用。4.4 丝头在储存、运输过程中应妥当爱护，避开雨淋、沾污、遭遇机械损伤。六、接头连接和检验1、滚扎直螺纹钢筋连接施工工艺流程如图所示。钢筋就位I拎下丝头爱护帽和套筒爱护盖接头拎紧做标记检查验收图2滚扎直螺纹钢筋连接施工工艺流程图2、钢筋连接2.1 连接钢筋时，钢筋规格和连接套筒的规格应一样，并确保钢筋和连接套筒的丝扣干净、完好无损
10、。2.2 采纳预埋接头时，连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢，连接套筒的外露端应有密封盖。2.3 钢筋丝头爱护帽应在钢筋连接前拧入套筒时逐一取下，不应集中取下多个爱护帽。2.4 必需用力矩扳手拧紧接头。力矩扳手的精度为5乐要求每半年用扭力仪检定一次。2.5 连接钢筋时，应对正轴线将钢筋拧入连接套筒内，然后用力矩扳手拧紧。接头拧紧值应满意下表规定的力矩值。合格的接头应作上标记，与未拧紧的接头区分开来，以防有的钢筋接头漏拧，不合格的马上订正，并仔细作好现场记录。2.6 质量检验与施工安装用的力矩扳手应分开运用，不得混用。力矩扳手每半年检定一次，质量检验与施工安装用的
11、扳手应分开运用，不得混用。表1直螺纹接头安装时的最小拧紧扭矩值钢筋直径(mm)161820222528323640拧紧扭矩(N*m)100200260320360注：当不同直径的钢筋连接时，拧紧力矩值按最小直径钢筋的相应值取用。3、钢筋连接质量检验3.1 钢筋连接接头的外观质量在施工时应逐个自检，对于标准型接头连接套筒外应有外露有效螺纹，且连接套筒单边外露有效螺纹不得超过2P；不符合要求的钢筋连接接头应刚好调整或实行其他有效的连接措施；若无有效的处理措施，该接头应弃之不用。3.2 外观质量自检合格的钢筋连接接头，应由现场质检员随机抽样进行检验。要求如下：3.2.1随机抽取同规格接头数的10%进
12、行外观检查。应满意钢筋与连接套筒的规格一样，单边外露有效螺纹不得超过2P。3.2.2用专用的力矩扳手，按规定的接头拧紧力矩值抽检接头的连接质量。抽检数量：梁、柱构件按接头数的15%,且每个构件的接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。3.2.3抽验的接头应全部合格，如有一个接头不合格，则该验收批应逐个检查，对查出的不合格接头应更换或补强。七、接头施工现场检验与验收1、钢筋连接工程施工时，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求：1.1 每种规格钢筋的接头试件不应少于3根；1.2 钢筋母材抗拉强度试件不应少于3根，且应取自接头试件的同一根钢筋；1.3接
13、头试件的抗拉强度除均应满意JGJ107中表的要求外，试件抗拉强度尚应不小于钢筋抗拉强度实测值的1.l倍。2、现场检验应进行外观质量检查和单向拉伸试验。当3个接头试件的抗拉强度均符合JGJ107中表3.0.5中的要求时，该验收指责为合格。假如1个试件的强度不符合要求，应再取6个试件进行复检。复检中如仍有1个试件的强度不符合要求，则该验收指责为不合格。现场检验连续10个验收批抽样试件抗拉强度试验1次合格率为100%时，验收批接头数量可以扩大1倍。3、现场截取抽样试件后，原接头位置的钢筋允许采纳帮条焊接。焊接质量必需符合质量要求。4、对抽检不合格的接头验收批，不允许用于工程。八、施工留意事项1、滚扎
14、直螺纹钢筋套筒连接，应运用同一单位生产的设备和套筒,要求设备和套筒配套运用，以保证钢筋连接的质量稳定。2、螺纹加工应随工程进度随制随用，不宜过早的加工好。因钢筋在轧制过程中袒露的簇新表面极易被锈蚀，影响连接质量，造成施工困难。3、雨期或长期堆放状况下，应对丝头进行覆盖防锈。丝头、套筒在运输和储存过程中应妥当爱护，避开雨淋、沾污、遭遇机械损伤或散失。4、连接质量限制要点：4.1 套筒两端处外露的钢筋丝扣圈数不能太多，也不能一点螺扣也不外露；假如一点也不外露，就不能保证钢筋两端相互顶紧贴合。4.2 套筒和钢筋相互旋合时，保证达到规定的拧紧力矩值；只要达到规定的力矩值，使螺纹之间的协作间隙消退，即可满意接头强度和变形的要求；拧紧力矩过大或不足，对接头的连接均是不利的。5、主要检测工具5.1 塞规，套筒质量检验工具。分别为止端螺纹塞规和通端螺纹塞规两种。5.2 环规，丝头质量检验工具。分别为止端螺纹环规和通端螺纹环规两种。
