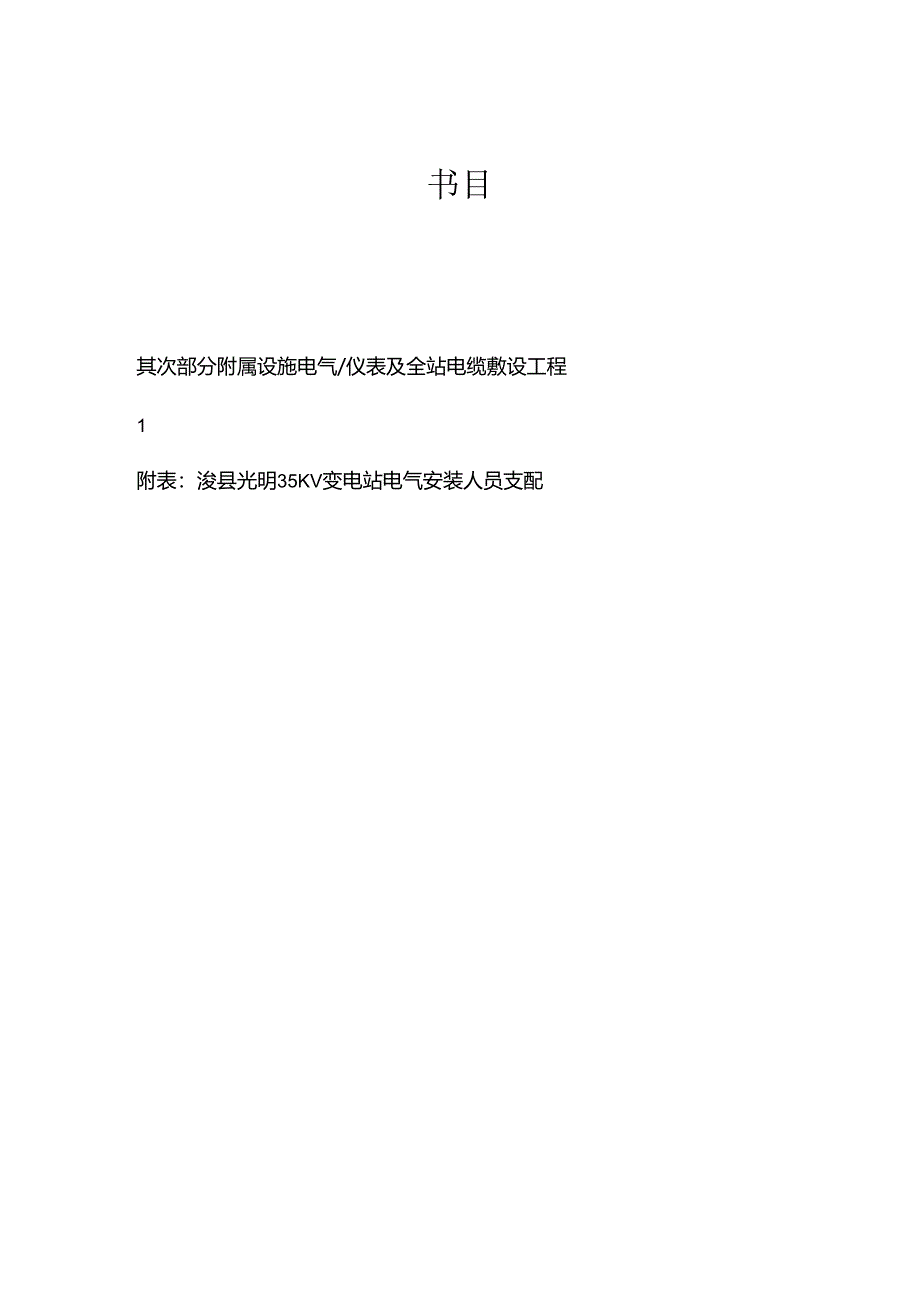

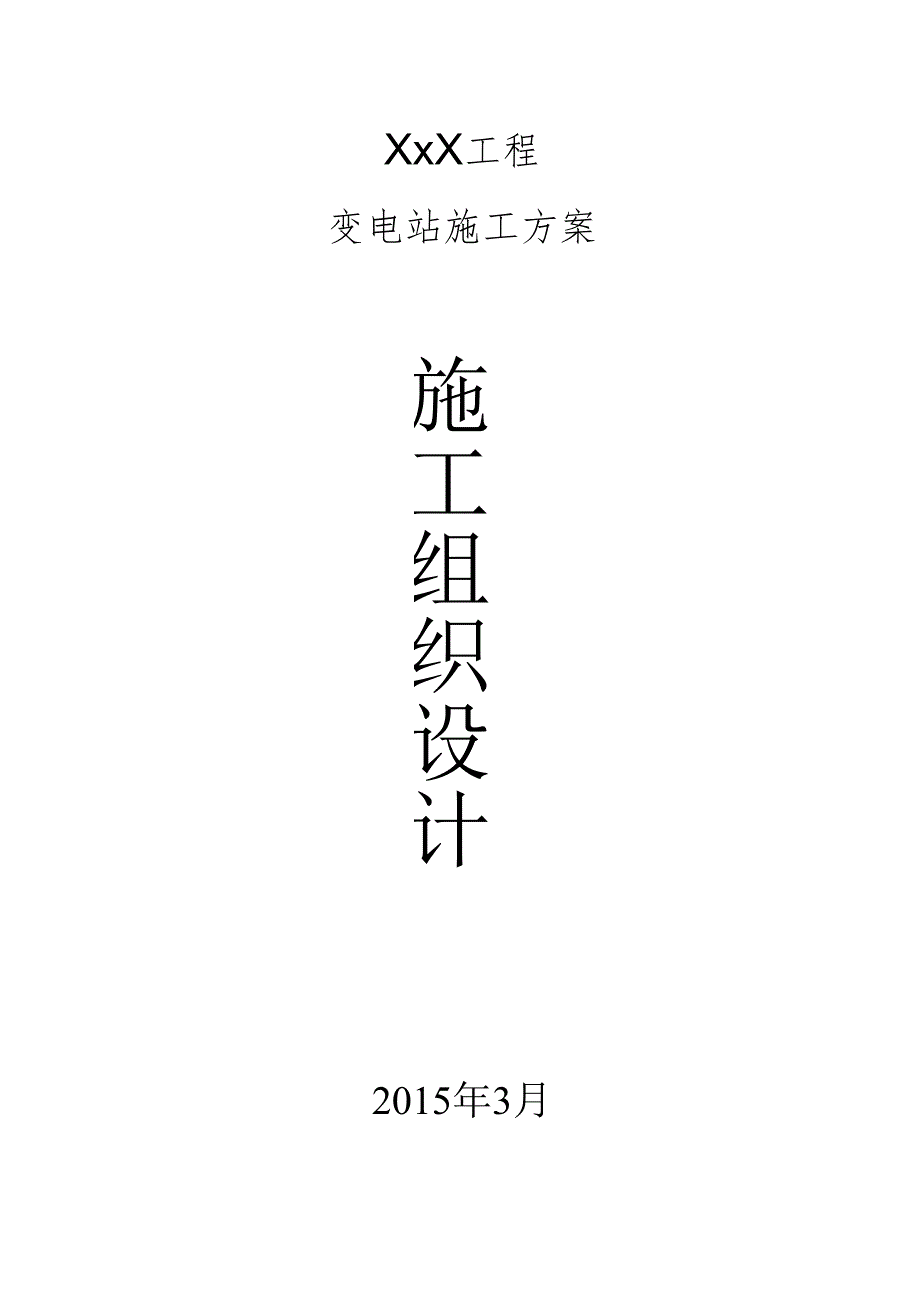

1、XxX工程变电站施工方案施工组织设计2015年3月书目编制依据及说明6工程概况程特点6工期和质量目标8第一部分35KV变电站1.工作概况及施工内容82 .工期支配和保证措施93 .工期质量指标124 .质量保证措施125 .设备安装及调试工序145.1 高压变压器安装、调试145.2 高压电气设备安装、调试196 .自检与专检237 .高压盘柜安装247.1 盘柜安装工艺流程247.2 盘柜安装主要技术要求258 .系统受电25其次部分附属设施电气/仪表及全站电缆敷设工程1 .工程概况262 .工作内容263 .盘、箱柜安装264 .电缆支架制作315 .电缆支架安装316 .电气配管317
2、.电缆敷设及接线338 .照明系统安装379 .接地系统安装3810 .防火工程40I1.供配电调试4112 .爱护继电器单体试验4213 .低压配电盘调试4314 .低压试送电检查4315 .受电运行4316 .电气传动部分调试4417 .硬件检查测试4518 .应用软件调试4619 .综自设备调试46工期及施工进度支配4921 .平安措施4922 .质量管理措施5123 .质量程序及检验项目5224 .平安目标、平安保证体系及材料组织措施5325 .重点专业的平安限制措施5526 .环境爱护及文明施工5627 .文明施工目标及实施方案5728 .文明施工考核、管理方法58附表：浚县光明35

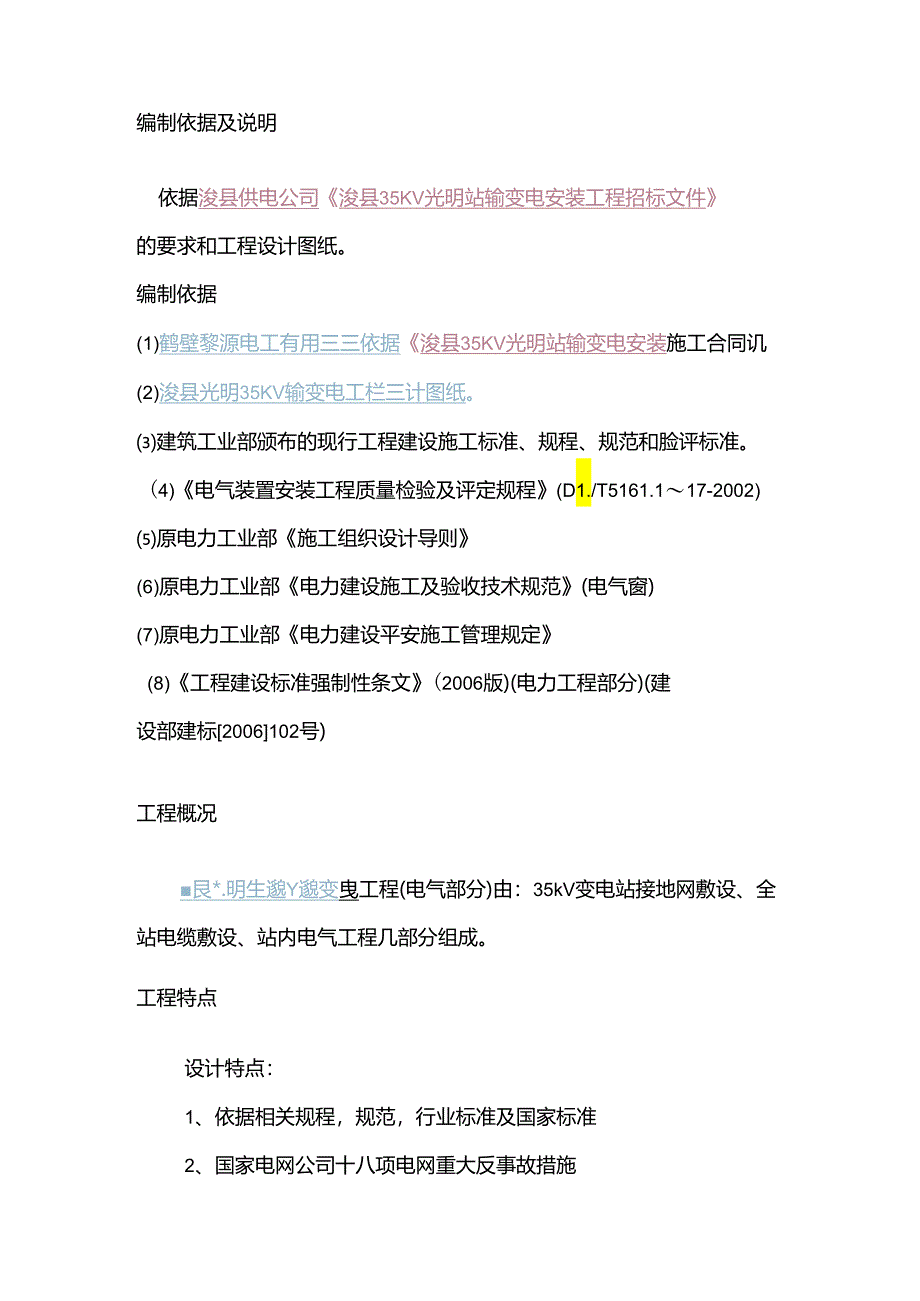

3、KV变电站电气安装人员支配编制依据及说明依据浚县供电公司浚县35KV光明站输变电安装工程招标文件的要求和工程设计图纸。编制依据(1)鹤壁黎源电工有用三三依据浚县35KV光明站输变电安装施工合同讥(2)浚县光明35KV输变电工栏三计图纸。建筑工业部颁布的现行工程建设施工标准、规程、规范和脸评标准。(4)电气装置安装工程质量检验及评定规程(D1./T5161.117-2002)原电力工业部施工组织设计导则(6)原电力工业部电力建设施工及验收技术规范(电气窗)(7)原电力工业部电力建设平安施工管理规定(8)工程建设标准强制性条文(2006版)(电力工程部分)(建设部建标2006102号)工程概况艮*
4、.明生邈Y邈变曳工程(电气部分)由：35kV变电站接地网敷设、全站电缆敷设、站内电气工程几部分组成。工程特点设计特点：1、依据相关规程，规范，行业标准及国家标准2、国家电网公司十八项电网重大反事故措施工程特点：1、IOKV无功补偿最终容量2*1500KVAR,本期安装容量l*1500KVR2、本站主变容量最终2*10MVA,本期1*10MVA3、35KV出线最终2回，采纳内桥接线，本期1回；IOKV出线最终10回，采纳单母线分段接线；本期5回。4、光明变电站35KV向西出线，规划两回出线，本期一回，线路占用本期建设的南侧间隔。5、光明35KV出线由北向南A、B,C；城北-善堂35KV线路T接点
5、出线相序为由北向市A、B、Co详见相序示意图“CST-(HoI-O4”。(城北变出线相序为面对变电站从左到右A、B、C；善堂变出线相序为面对变电站从左到右A、B、C,相序于13#T4#之间换相，14#大号侧的相序变为从北向南A、B、Oo自然环境变电站进站大门朝北，35KV采纳屋外一般中型配电装置，布置在站区西侧，综合配电间为一层建筑，位于站区的东侧，1.型布置，由北向南依次为值班室，限制室，IOKV配电室，两台主变压器布置在综合配电间和35KV配电装置之间，电容器布置在站区西北角。IOKV配电装置全部架空出线，由于空间限制，IoKV出线导线全部采纳架空绝缘导线。工期和质量目标工期目标：限制总工
6、期为一个半月。质量目标：一次交验合格率100%,优良率90%,确保工程质量优良。笫一部分：35kV变电站1工程概况及施工内容1.1 工程概况电压等级：35/IOkV主变容量最终2*10MvA,本期1*10MVA35KV进线最终2回，本期1回，由城善线T接IOKV出线最终10回，本期5回本工程主变压器为SZlO-lOOOOkVA35/10.5有载调压变压器；35KV母线断路器采纳ZW30-40.51600A25kA型真空断路器：IOKV母线主变进线断路器为KYN28-12-028125025KA高压开关柜；出线断路器为KYN28-12-028630A25K高压开关柜。1.2 电气安装工程量有载调
7、压主变压器：SZIoTOooOkVA35/10.51台35Kv断路器：ZW30-40.5160025KA1台35KY隔离开关：GW4-35IIDW/1250A35KV隔离开关：GW4-35DW12501组35KY电压互感器：JDZX6-353台35KV避雷器：HY5WZ2-54/134（附放电记录器）3台35KV高压熔断器：RW10-350.5A3个并联电容器装置：TBB10-1500/250-AKW1套钢芯铝绞线：1.GJ-185/30200mIoKV.开关柜：KYN28-1210台IOKV穿培导管：CWW-1010006套IoKV封闭母线桥：TMY-6086套综合自动化设备：7套交直流屏（
8、DC220V100h）：2台电缆：2640米接地扁铁（包括设备接地）：600米2.工期支配和保证措施2.1工期支配的原则在保证工程质量和平安施工的前提下，针对工程特点，统筹支配,确保在45日历天的工期内完成工程的主要接点，并在10月30日一次调试胜利送电。2. 2影响电气工程工期的几个因素：3. 2.1）土建进度接点土建工程是制约电气能否按期送电的关键，在工期要求特别惊慌下可以在不影响电气设备正常安装下实行交叉作业，加快其施工进度。3.3 组建强有力的项目经理部，由作风好,管理水平高，技术过硬，责任心强的人担当项目经理，并配备相应的工程技人员组成项目部。建立建全相应的规章制度，奖罚分明。3.4
9、 支配有阅历的工程技术人员负责本项工程，主动和业主，设计院协作，施工前细致审核图纸，发觉问题刚好给业主和设计院联系，在施工前处理完备，确保施工正常进行。3.5 组织好施工作业队伍，施工作业前细致学习施工图纸，作业过程中严格按图和施工技术交底作业，发觉问题刚好报告，不得自作主见，把好质量关和施工平安。项目组织管理设计图:意工中应执行的验收规范及标准1GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范2GBJ149-90电气装置安装工程母线装置施工及验收规范3GB50150-91电气装置安装工程电气设备交接试验标准4GB50168-92电气装置安装工程电缆线路施工及脸收
10、规范5GB50169-92电气装置安装工程接地装置施工及验收规范6GB50170-92电气装置安装工程旋转电机施工及险收规范8GB50172-92电气装置安装工程蓄电池施工及验收规范9GB50254-96电气装置安装工程低压电器施工及脸收规范10GB50256-96电气装置安装工程起重机电气装置施工及脏收规范11GB50258-96电气装置安装工程1KV及以下配线工程施工及验收规范12GB50259-96电气装置安装工程电气照明装置施工及验收规范13GBJ303-88建筑电气安装工程质量检骁评定标准16BZQ(DQ)0018-91电气设备安装工程施工及骁收规范17GBJ93-86工业自动化仪表
11、工程施工及险收规范18GBJ131-90自动化仪表安装工程质量检验评定标准拟投入本工程的施工机械设备型号及数量制造厂名现在进场电子经纬仪ET-021南方测绘仪器公公司2009.9测距仪ND30001市方测绘仪器公公司2009.9直流电阻快BK2-21武汉国测公司公司2009.9直流高压发ZGSIIIQ1苏州工业园公司2009.9汽车起重机XZJ516OJQZ12T1徐州工程起重机公司2009.9载货汽车G1037K2121哈尔滨公司2009.9依维柯02J02341南京公司2009.9铝合金拔杆河北省廊坊市公司2009.93工程质量指标我公司质量手册中的质量目标是本工程质量的总体承诺，科学管理
12、、细心施工、优质服务、追求完备是我们的质量方针。依据本工程的要求，为在保证施工质量的同时，提高施工工艺水平，我们将电气专业目标分解如下：(1)单项工程合格率100%,优良率95%；(2)电气设备绝缘合格；电缆敷设，二次接线整齐、美观、标记清晰；爱护装置投入率100%。4质量保证措荒4. 1加强业主的联系，明确设计规定的质量、技术标准及业主要求。4.2 工程开工前向施工人员做具体的书面技术交底，严格按设计施工图上所规定的技术标准、施工验收规范、检查评定标准及已审批的施工方案进行施工。施工人员不得擅自更改；如确需改动，需办理相应的手续，并经有关部门同意后方可实施。4.3 加强对现场施工人员的工作质
13、量和工程质量的监控，在施工中尽量采纳先进施工工艺，确保质量；提倡小改小革，提高施工进度。关键工序做好检查，并做好记录。加强工程质量巡察检查，一经发觉质量问题，就必需督促施工人员进行整改处理，决不姑息。对质量通病,要细致查找缘由，制订措施，防止再次发生。4.4 加强与设备和材料供应部门的坏调、协作，对设备、材料、加工品严把质笆关，对质量不符合设计要求及规范规定的、无合格证的都不能验收。4.5 加强与监理部门的协作，听从监理工程师的指导。4.6 在施工过程中照实填写各项表格，随时收集和整理各类技术资料，保证施工技术资料与施工工程实体同步。4.7 大力推行“样板法施工”和“首检制”，以提高工程实体质
14、量。4.8 本工程实行质量与个人经济收入挂钩，对工程质量做得好的个人予以嘉奖；对工程质量不负责，造成整改或返工者进行罚款等。4.9 用IS09002质量体系来指导施工；以公司质量方针为指南，顾客至上，以质量求信誉、求发展，保证按合同要求向业主供应满足的工程和服务。5、设备安装及调试工序5.1高压变压劈安装、调试：5. 1.1变压骞安装及附件组装；5. 1.1.1附件组装IOMVA变压器为散件运输，到达现场后采纳12t吊车组装。变压器储油柜、散热器附件组装应在变压器充氮状态被破坏充油状态下进行，以保证变压器内部干燥环境不会被破坏。5. 1.1.2储油柜、散热器安装本变压器采纳胶囊式储油柜，安装时检查胶囊有无裂缝、损伤状况。检查储油柜是否干净，有无锈蚀、杂质，并清除残存的污物。拧紧放气塞，用196kPA压力试压，持续30分钟无渗漏（此项工作应在变压器厂方技术指导人员在场状况下经确认进行）。安装泊位表，并检查连杆伸缩是否敏捷，表针相应转动及最高最低油位报警是否正确，储油柜的吊装采纳12T吊车。瓦斯继电器经检验后与储油柜一起组装。散热器组装前，先将主油路管道连接完成，主油路管遒经检查无锈蚀、杂物，方可组装。
