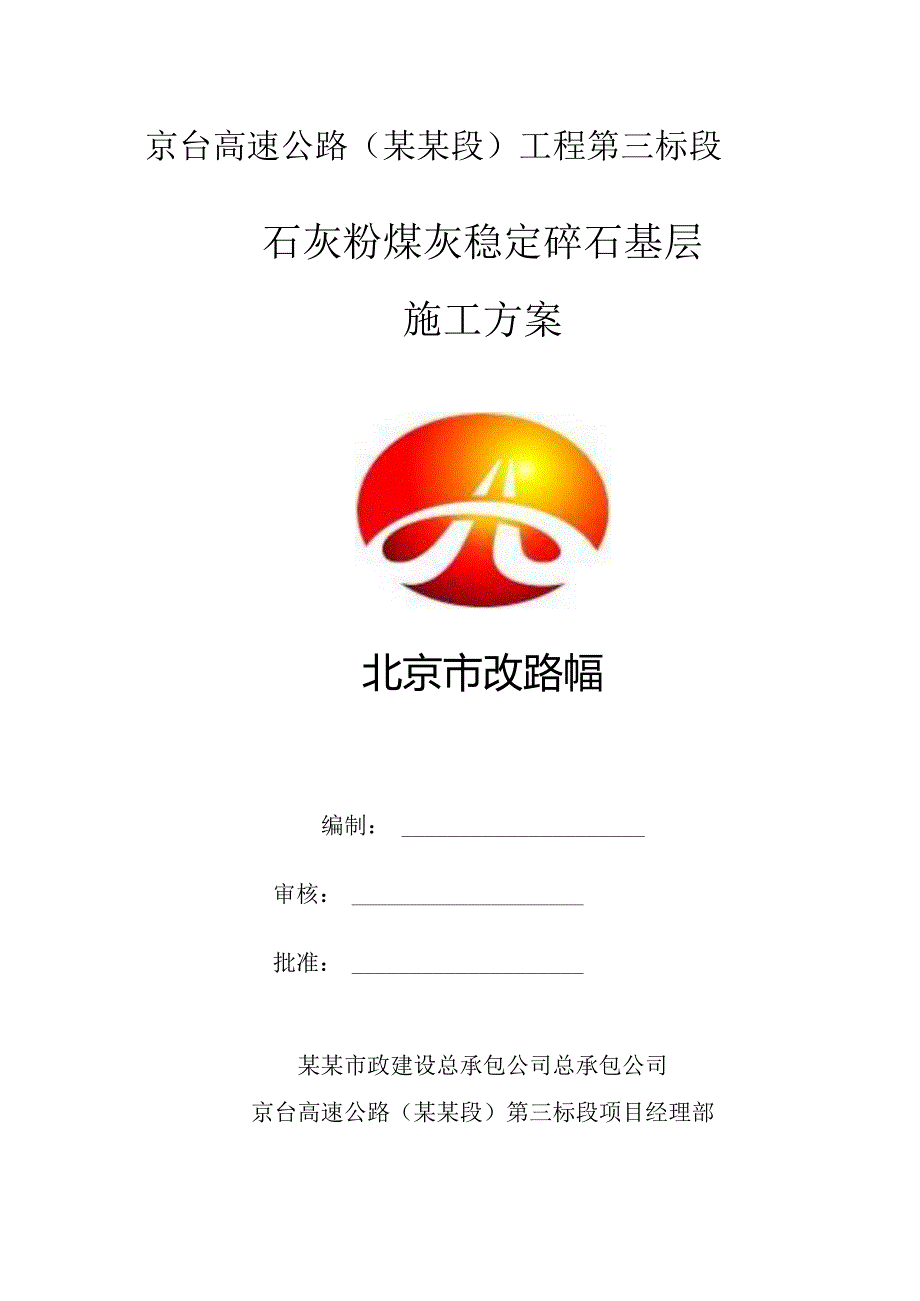

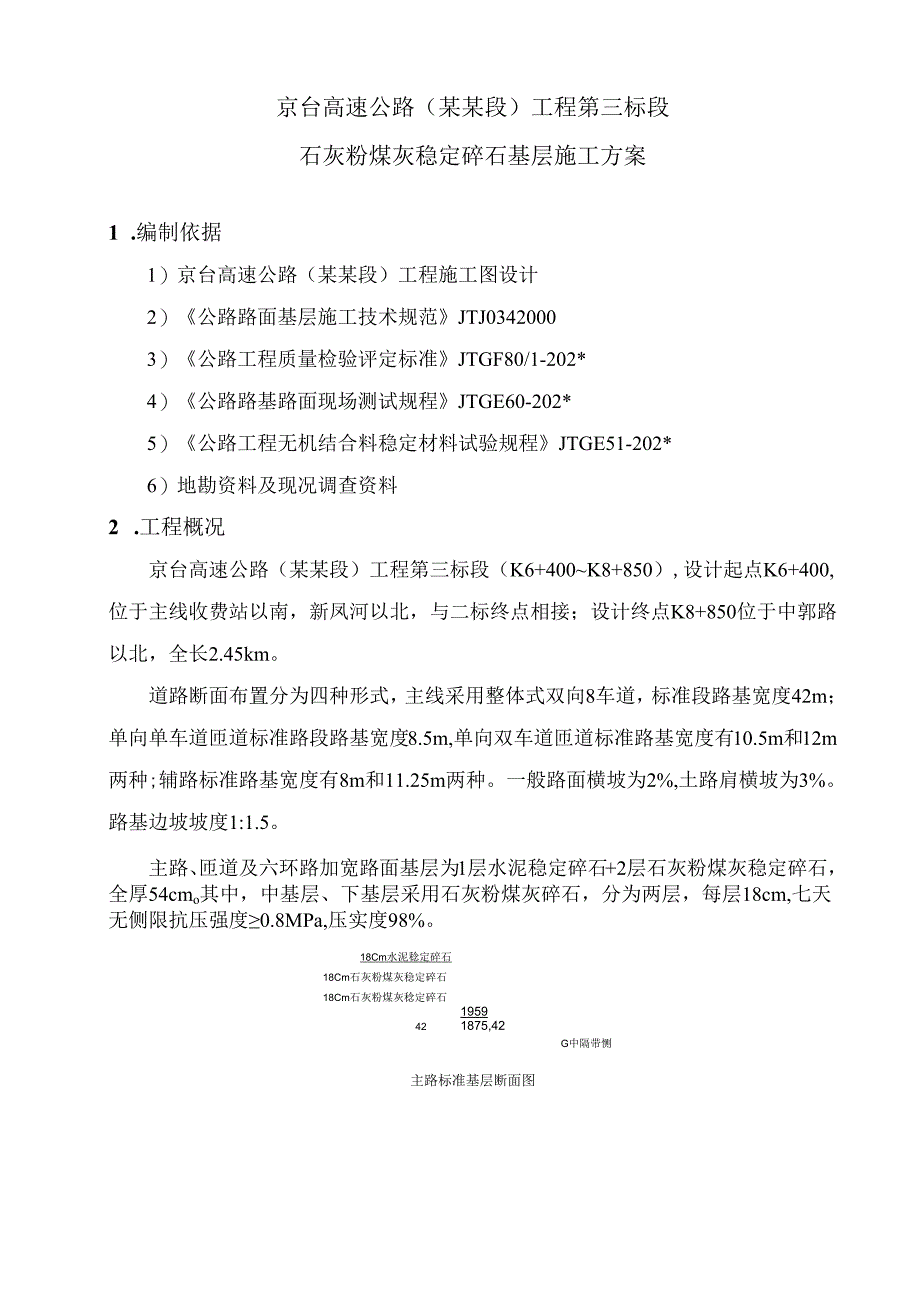

1、京台高速公路（某某段）工程第三标段石灰粉煤灰稳定碎石基层施工方案北京市改路幅编制：审核：批准：某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年5月1 .编制依据12 .工程概况13 .施工组织及计划安排44 .施工方法及技术措施95 .质量验收146 .质量保证措施157 .混料基层质量通病的处理168 .安全保证措施179 .绿色文明施工措施1810 .雨季施工措施18京台高速公路（某某段）工程第三标段石灰粉煤灰稳定碎石基层施工方案1 .编制依据1）京台高速公路（某某段）工程施工图设计2）公路路面基层施工技术规范JTJ03420003）公路工程质量检验评定标
2、准JTGF80/1-202*4）公路路基路面现场测试规程JTGE60-202*5）公路工程无机结合料稳定材料试验规程JTGE51-202*6）地勘资料及现况调查资料2 .工程概况京台高速公路（某某段）工程第三标段（K6+400K8+850）,设计起点K6+400,位于主线收费站以南，新凤河以北，与二标终点相接；设计终点K8+850位于中郭路以北，全长2.45km。道路断面布置分为四种形式，主线采用整体式双向8车道，标准段路基宽度42m；单向单车道匝道标准路段路基宽度8.5m,单向双车道匝道标准路基宽度有10.5m和12m两种;辅路标准路基宽度有8m和11.25m两种。一般路面横坡为2%,土路肩
3、横坡为3%。路基边坡坡度1:1.5。主路、匝道及六环路加宽路面基层为1层水泥稳定碎石+2层石灰粉煤灰稳定碎石，全厚54cmo其中，中基层、下基层采用石灰粉煤灰碎石，分为两层，每层18cm,七天无侧限抗压强度0.8MPa,压实度98%。18Cm水泥稔定碎石18Cm石灰粉煤灰稳定碎石18Cm石灰粉煤灰稔定碎石4219591875,42G中隔带恻主路标准基层断面图18Cm水泥稳定碎石18Cm石灰粉煤灰稳定碎石18Cm水泥稳定碎石l&wfi灰粉煤灰稳定碎石18Cm石灰粉燥次稳定碎石18cm石灰粉煤灰稳定碎石784700,42984900.42158.5m宽匝道标准基层断面图10.5m宽匝道标准基层断面
4、图12m宽匝道标准基层断面图辅路、东某村U转路面基层为1层水泥稳定碎石+2层石灰粉煤灰稳定碎石，全厚48cm。其中，中基层、下基层采用石灰粉煤灰碎石，分为两层，每层16cm,七天无侧限抗压强度K）.8MPa,压实度98%。10.25m宽辅路（靠六环）标准基层断面图10.25m宽辅路标准基层断面图16Cm水泥稳定碎石16CIn石灰粉煤灰榻定碎石16Cnl石灰粉煤灰根定碎石/766.5旅六环侧唠试招试.32,700一34.57m宽辅路（靠六环）标准基层断面图16Cm水泥稳定碎石16Cnpfi灰粉煤灰稳定碎石16CnVfi灰粉煤灰稳定碎石32700f32.JOqO.东赵村U转标准基层断面图收费站U转
5、路面基层为3层石灰粉煤灰稳定碎石,全厚48cm,每层16cm,七天无侧限抗压强度0.8MPa,压实度98%o16Cm石灰粉煤灰稳定碎石16CIn石灰粉煤灰稔定碎石16Cm石灰粉煤灰稳定碎石764700.32收贽站U转标准基层断面图地方路路面基层为2层石灰粉煤灰稳定碎石，底基层为1层天然砂砾，全厚56cm。其中，上基层、下基层采用石灰粉煤灰碎石，分为两层，每层18cm,七天无侧限抗压强度0.8MPa,压实度98%。18Cm石灰粉煤灰稳定碎石18Cm石灰粉煤灰稳定碎石20Cm天然砂砾660地方路标准基层断面图2.1 主要工程量18Cm厚石灰粉煤灰稳定碎石：m2(97890t)16Cm厚石灰粉煤灰稳
6、定碎石：m2(58993t)2.2 参建单位建设单位：某某市首都公路发展总承包公司总承包公司设计单位：某某市市政工程设计研究总院总承包公司监理单位：某某市首发高速公路建设管理总承包公司施工单位：某某市政建设总承包公司总承包公司3.施工组织及计划安排3.1 施工日期计划开工日期：2016年6月1日计划完工日期：2016年8月5日3.2 施工计划施工准备试验段施工F2辅路二灰基层Fl辅路二灰基层主路二灰基层A匝道H匝道二灰基层Gl、G2六环路加宽二灰基层收费站U转二灰基层东某村U转二灰基层3.3 施工组织202*61202*62202*.6.3202*610202*.6.17-202*.6.202
7、02*.6.12202*.6.16202*.7.15202*.8.5202*621202*.07.30202*.7.25202*.7.28202*.6.25202*.7.1202*625202*.6.283.3.1 作业区划分本工程基层工程根据工程量及作业段长度以及六环路阻隔的特点，将工程内基层划分为四个作业区域，分别由五个专业作业队施工。六环路以北的主路、收费站U转基层(ZK6+400ZK6+702.89)由第一基层作业队施工；六环路以南的主路基层(ZK7+800.47ZK8+850)由第二基层作业队施工；B、D、E、F、G匝道、F2辅路、东某村U转由第三基层作业队施工；Fl辅路A、C、H匝
8、道、东某村U转基层由第四、第五基层作业队施工。33.2技术准备组织所有施工人员认真学习设计图纸、技术规范及验收标准。提前上报专项及施工方案，无安全、技术交底不得进行施工。3.33人员安排按照工程总体施工部署及阶段工期目标要求，为保证工程质量，项目部派一名副经理及一名副总工主抓，施工过程中实行作业区施工现场负责人、技术质量负责人全面负责制，配备质检员、试验员、安全员对工程技术质量、进度、安全及文明施工进行全过程控制。施工队伍选用常年与我单位合作；基层施工经验丰富的专业作业队，所有人员均要进行入场教育。施工队伍由机械工、配合人员、指挥人员组成,各种机械工及其他特殊工种一律持证上岗。项目部主要人员安
9、排序号岗位职务工作内容1某怀宾项目副经理施工现场组织及管理2某瀛技术负责技术质量管理，技术交底等工作3耿军辉质量负责现场质量管理控制4见新生试验负责现场试验协调配合及管理工作5某新胜测量负责测量放线复核6于青春安全负责现场安全检查7某文利机械负责机械设备验收8潘无伟材料负责原材料供应协调9贾海清、某玉来工长现场施工管理施工队劳动力投入计划表序号岗位人数工作内容I管理人员10施工计划、技术实施2作业班长12各班生产进度、质量管理3机械工62机械操作4普工136配合机械作业5安保5现场安全保卫工作6文明施工20现场及便道清理总计2453.3.4材料准备1）配合比石灰粉煤灰碎石采用某某力磊市政建筑混
10、合料总承包公司及某某市京联鑫路用材料总承包公司产品，混合料的配合比必须通过监理工程师审批合格,并且拌合站的供应能力满足施工要求。力磊混合料公司的石灰粉煤灰碎石配合比为：石灰:粉煤灰:碎石=4:11:85京联鑫材料公司的石灰粉煤灰碎石配合比为：石灰:粉煤灰:碎石=4:12:842）原材料要求石灰质量符合公路路面基层施工技术规程（JTJ034-2000）中表422规定的m级消石灰或m级生石灰的技术指标。粉煤灰中Sio2、A1.O3和FeO3的总含量大于70%,粉煤灰的烧失量不超过20%,比表面积大于2500cm2go基层施工时石料颗粒最大粒径不得超过31.5mm,二灰质量占15%,最多不得超过20
11、%o碎石的压碎值不大于25%o3）材料试验石灰粉煤灰稳定碎石，在施工前取代表性样品进行下列试验：颗粒分析液限和塑性指数石灰的有效钙和氧化镁含量粉煤灰的化学成分、细度及烧失量试验石料的压碎值试验33.5机械配备根据工程进展情况，提前将基层施工设备进场。测量仪器、试验设备提前检定、校准，符合要求后方可投入工程中。加强对工程机械、设备的检修保养工作，保证机械设备无故障运转，提高施工设备的利用率和完好率。主路（标准段底层二灰最宽21.2Im）施工机械投入计划表序号机械或设备名称型号规格数量1摊铺机ABG88203台2单钢轮振动压路机XS2222台3双钢轮振动压路机BW2023台4装载机Z1.50C1分
12、5洒水车IOt1辆主路（匝道汇入底层二灰最宽33.96m）施工机械投入计划表序号机械或设备名称型号规格数量1摊铺机ABG8820+ABG5253台+2台2单钢轮振动压路机XS2223台3双钢轮振动压路机BW2024台4装载机Z1.50C1台5洒水车IOt1辆匝道（底层二灰9.6-13.1m）施工机械投入计划表序号机械或设备名称型号规格数量1摊铺机ABG5252台2单钢轮振动压路机YZ202台3双钢轮振动压路机BW2021-2台4装载机Z1.50C1台5洒水车IOtI辆辅路、U转（底层二灰8.48-12.56m）施工机械投入计划表序号机械或设备名称型号规格数量1摊铺机ABG88202台2单钢轮振
13、动压路机YZ202台3双钢轮振动压路机BW2021-2台4装载机Z1.5OC1台5洒水车IOt1辆地方路（底层二灰6.6m）施工机械投入计划表序号机械或设备名称型号规格数量1摊铺机ABG525I台2单钢轮振动压路机YZ201台3双钢轮振动压路机BW2021分4装载机Z1.50C1台5洒水车IOt1辆注：根据工程需要配备2台XP302胶轮压路机，随时进场3.3.6场地准备施工前，将施工区域用围挡封严，在进出口及施工部位处，设置相应的明显警示标志和施工标志，围挡搭设要牢固，并设专人进行巡视看护。检查并整理下承层，在其宽度、厚度、压实度、强度、横坡、标高等各项指标均符合要求后，进行适当洒水，使下承层湿润，不得有表面起皮现象。清除工作面上的松散材料、泥土和其他杂物。用压路机以低档速度（1.51.7k11h）对路床基面碾压12遍，表面不得有松散翻浆、弹簧等，如果发现及时换料处理并补充碾压。路床完成后应约请质量监督站对路基进行弯沉值检测，其中：1）主路及匝道土基顶面弯沉值控制1.sg232.8;2）辅路及东某村U转土基顶面弯沉值控制1.s310.5;3）收费站U转土基顶面弯沉值控制1.s31O.5;4）地方路土基顶面弯沉值控制1.sS31O.5;检验弯沉值1.以1/100毫米计，按BZZ-100标准轴载。如不满足要求，应找出周围界限，进行局部处理。33.7 水电供应施工过程中
