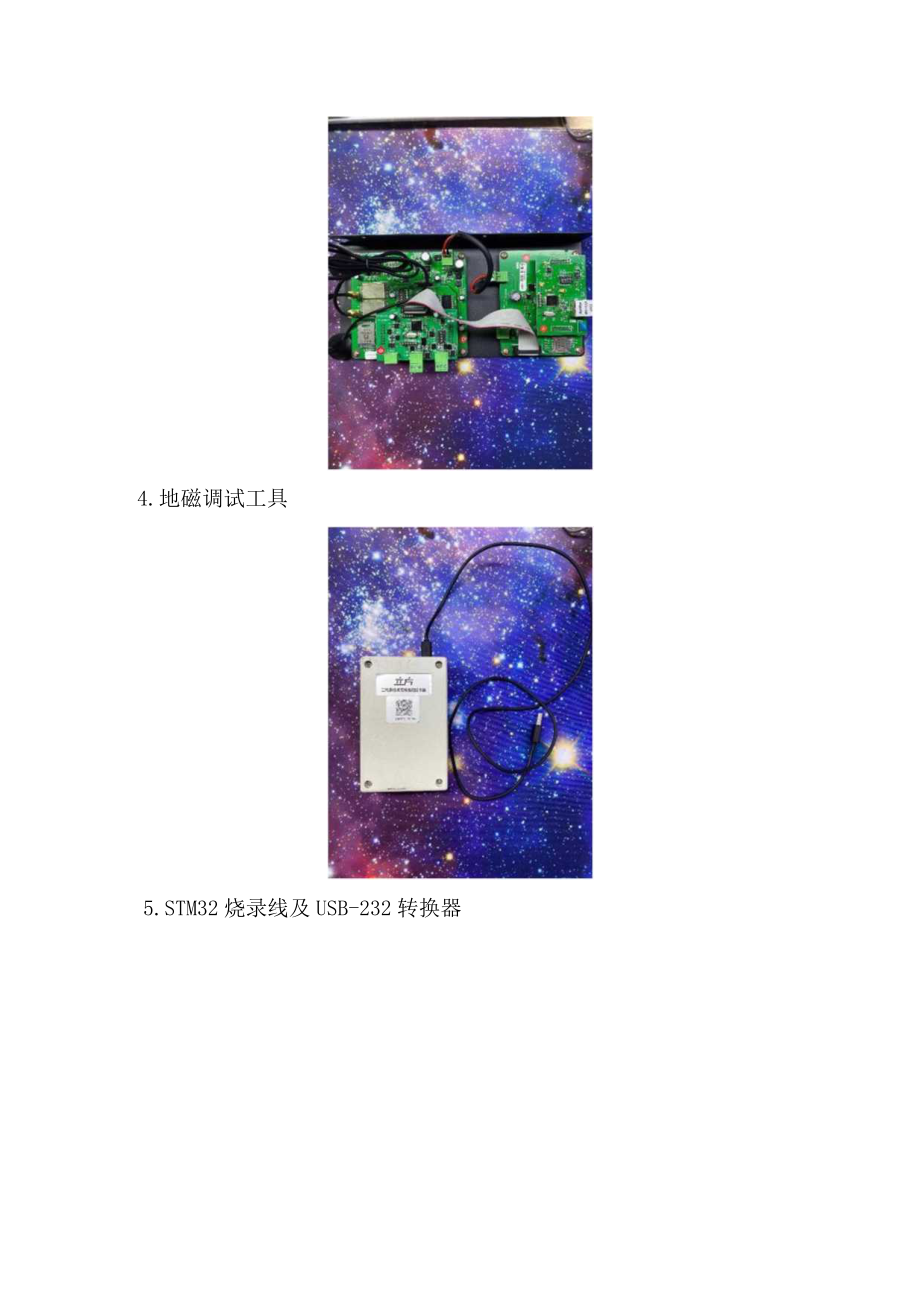

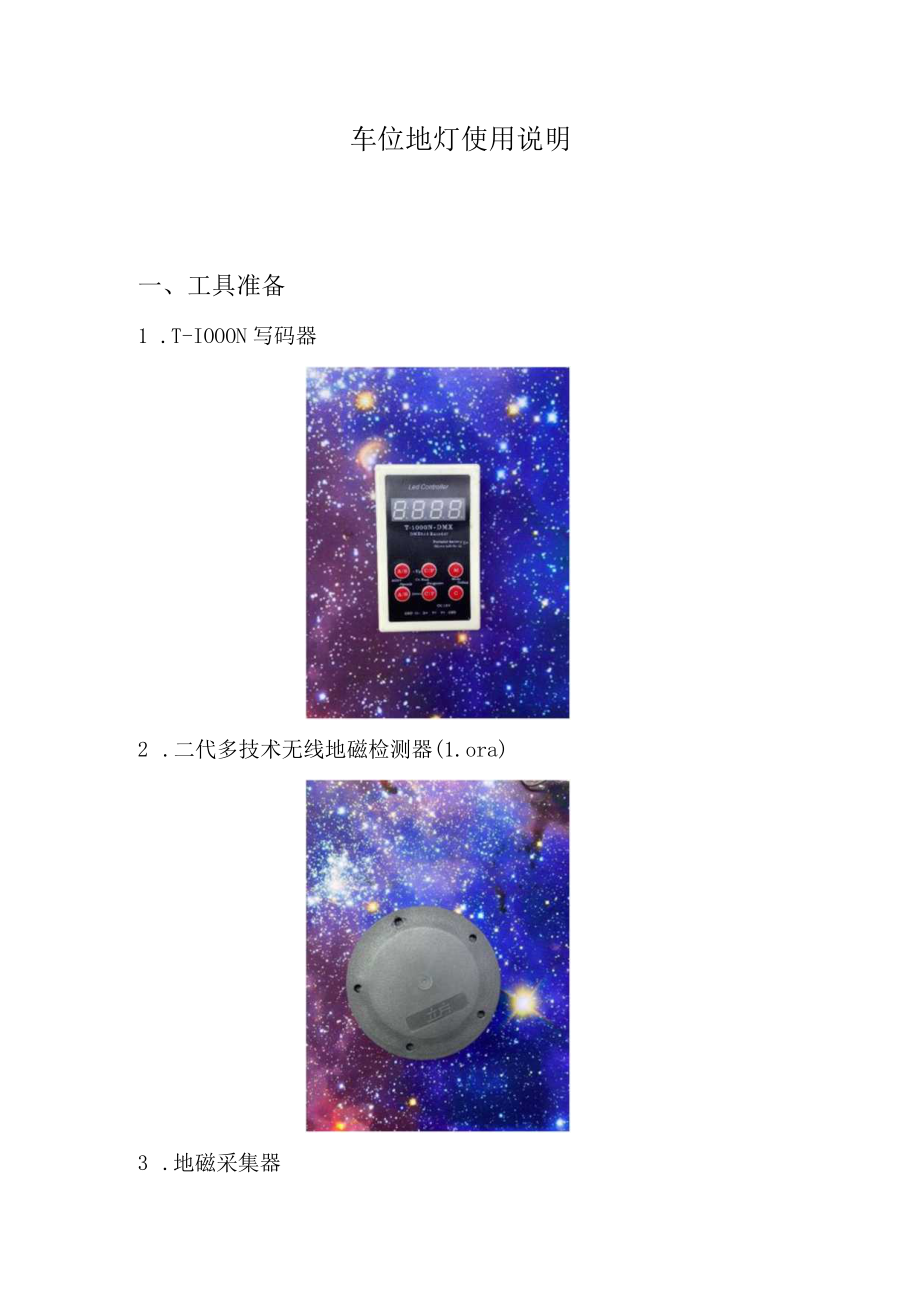

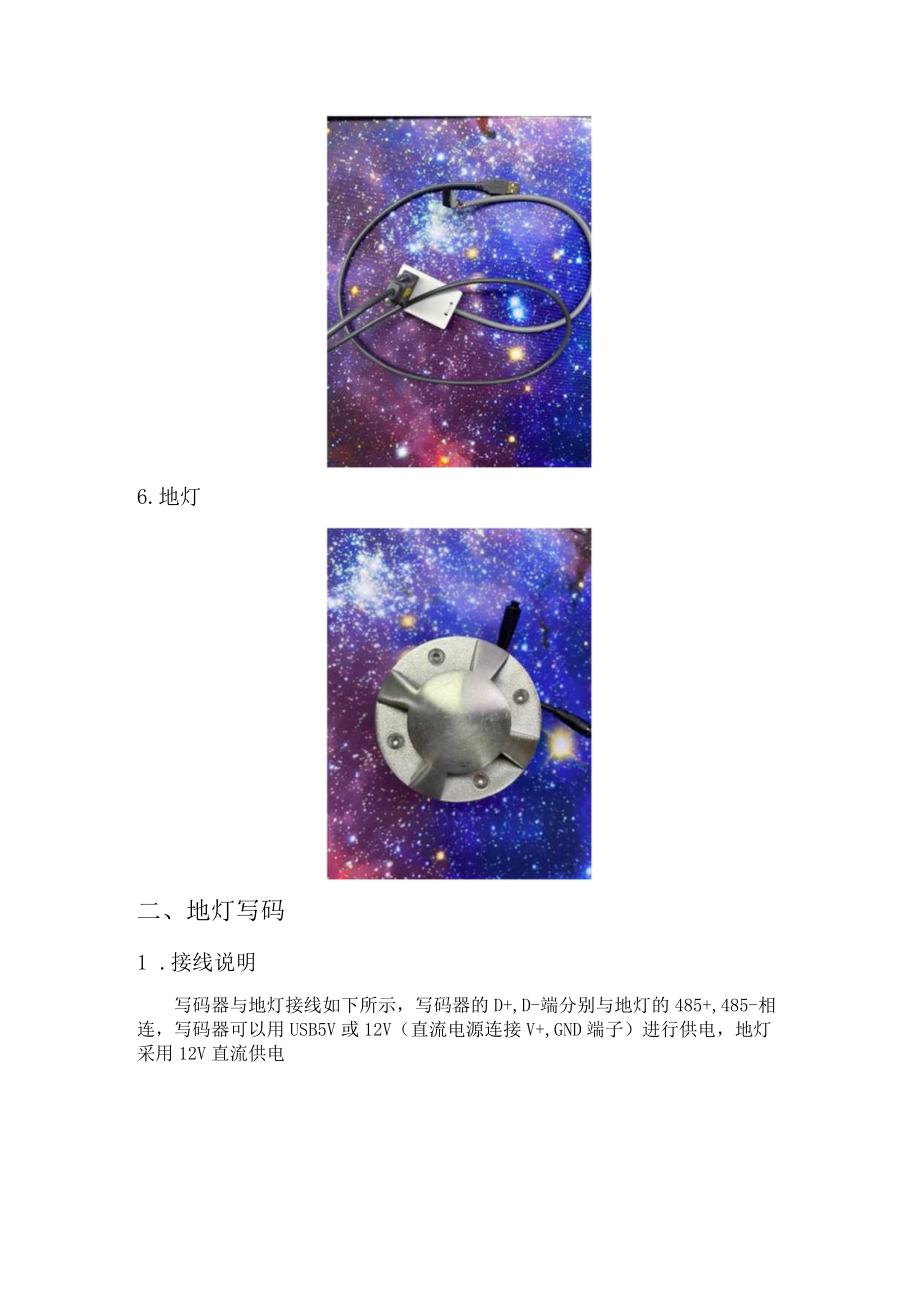

1、车位地灯使用说明一、工具准备1 .T-IOOON写码器2 .二代多技术无线地磁检测器(1.ora)3 .地磁采集器4.地磁调试工具5.STM32烧录线及USB-232转换器6.地灯二、地灯写码1 .接线说明写码器与地灯接线如下所示,写码器的D+,D-端分别与地灯的485+,485-相连,写码器可以用USB5V或12V(直流电源连接V+,GND端子)进行供电,地灯采用12V直流供电2 .模式选择点击M选择烧写芯片模式,切换到CHO1.3 .信道选择在CHO1.的状态下,点击CPup,CPdown选择通道,通道的编号为34 .地址选择设置完信号后,点击A/Sup,A/Sdown设置地磁的地址号,注

2、意,地灯号的地址唯一,是与相应地磁对应的关键,相邻两灯的地址间隔3,例如1号灯地址一1、2号灯地址一4以此类推,此款写码器没有校验功能,因此写入的时候要格外注意!5 .写入2,3,4设置后,点击C进行写入,写入时写码器上会显示-PO-,车位灯颜色会白色逐步变化,最后显示红色,写入完成后写码器显示回CHO1.多车位地灯写码时,写完一个地灯后,后续写码只需设置地址即可(写码器不能断电)三、地磁采集器配置1.采集器接线a. 7针串口烧录器(STM32烧录线):用于配置控制器参数b. 485:根据控制器上的配置选用c.网口:接入局域网2 .采集器配置a.打开串口b.查询地磁采集器的各项数据c.修改其各项参数,例如IP,信道号等d.设置保存参数3 .系统绑定a.查询控制器网络属性b.输入后台服务地址,已项目地址为准,以上仅供参考C,绑定地磁与地灯,地磁需要启用(此项可参考地磁调试说明),并分配在该采集器内,地灯号录入以车位地灯连接的是485-1,485-2为准d.设置保存参数四、系统验证将地灯按顺序手拉手连接,且控制器内已绑定好地灯与地磁,当某一地磁检测到有车时(可用铁板遮挡地磁进行测试),对应的地灯显示红色
