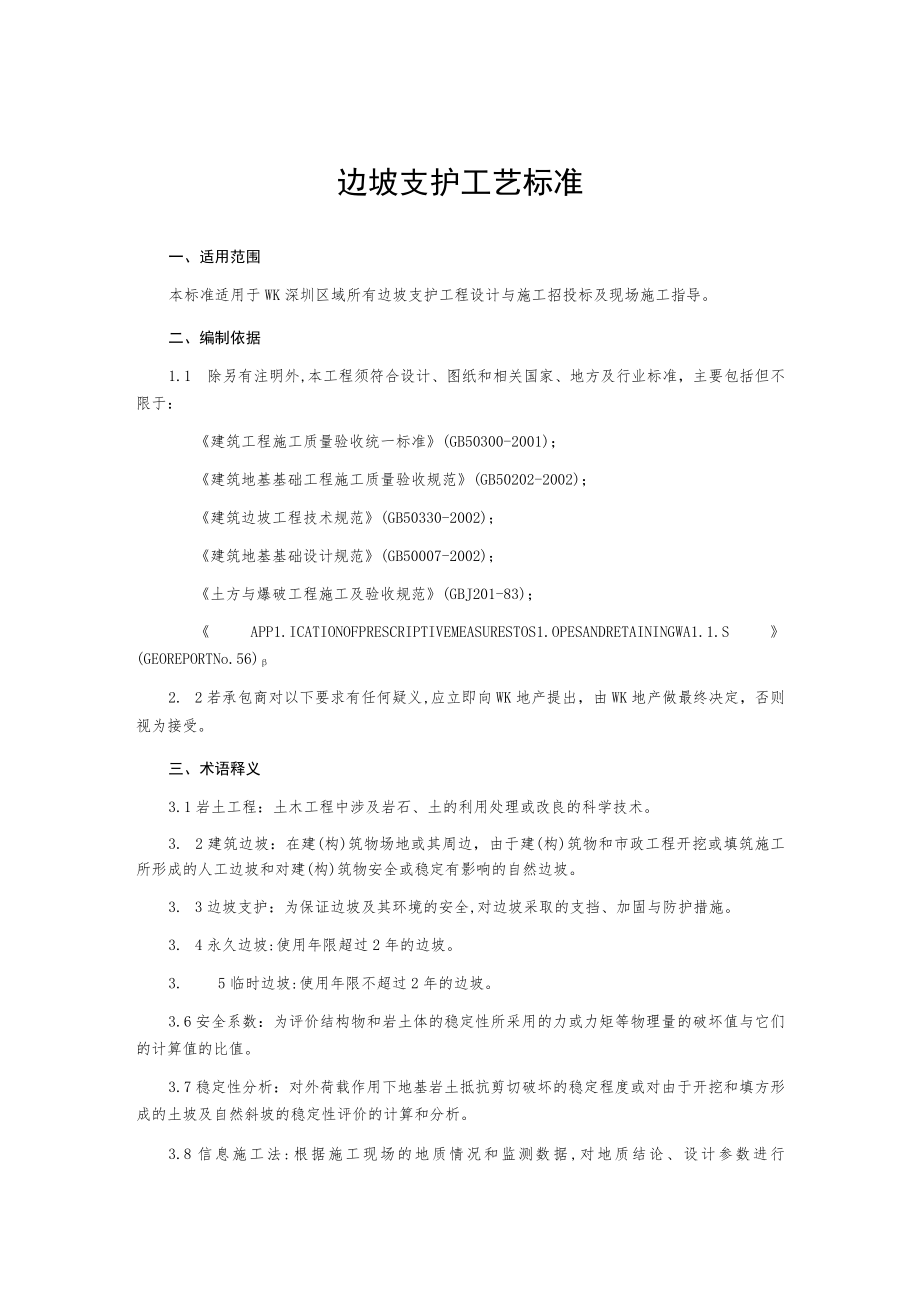

1、边坡支护工艺标准一、适用范围本标准适用于WK深圳区域所有边坡支护工程设计与施工招投标及现场施工指导。二、编制依据1.1 除另有注明外,本工程须符合设计、图纸和相关国家、地方及行业标准,主要包括但不限于:建筑工程施工质量验收统一标准(GB50300-2001);建筑地基基础工程施工质量验收规范(GB50202-2002);建筑边坡工程技术规范(GB50330-2002);建筑地基基础设计规范(GB50007-2002);土方与爆破工程施工及验收规范(GBJ201-83);APP1.ICATIONOFPRESCRIPTIVEMEASURESTOS1.OPESANDRETAININGWA1.1.S(

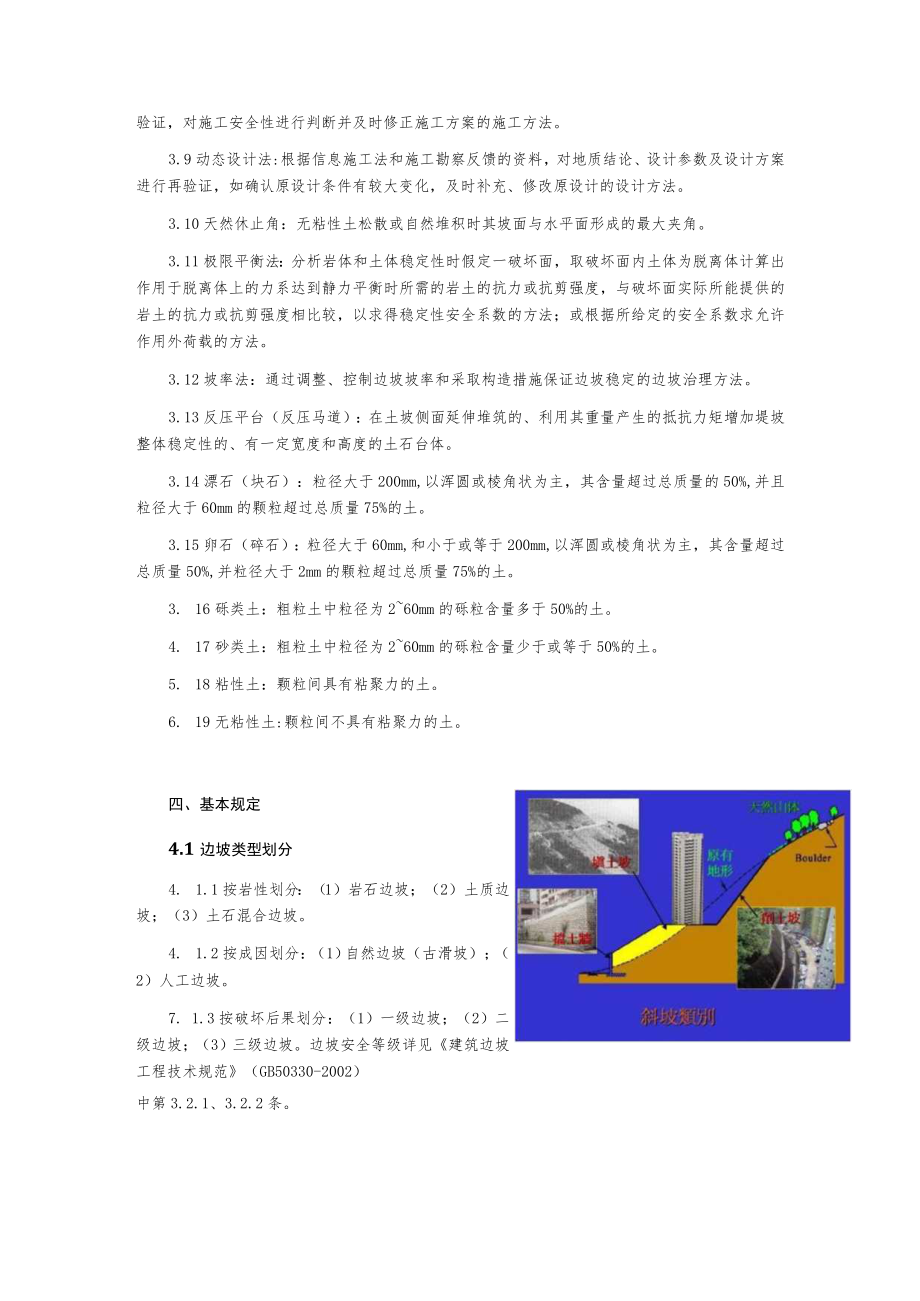

2、GEOREPORTNo.56)2. 2若承包商对以下要求有任何疑义,应立即向WK地产提出,由WK地产做最终决定,否则视为接受。三、术语释义3.1岩土工程:土木工程中涉及岩石、土的利用处理或改良的科学技术。3. 2建筑边坡:在建(构)筑物场地或其周边,由于建(构)筑物和市政工程开挖或填筑施工所形成的人工边坡和对建(构)筑物安全或稳定有影响的自然边坡。3. 3边坡支护:为保证边坡及其环境的安全,对边坡采取的支挡、加固与防护措施。3. 4永久边坡:使用年限超过2年的边坡。3. 5临时边坡:使用年限不超过2年的边坡。3.6安全系数:为评价结构物和岩土体的稳定性所采用的力或力矩等物理量的破坏值与它们的计

3、算值的比值。3.7稳定性分析:对外荷载作用下地基岩土抵抗剪切破坏的稳定程度或对由于开挖和填方形成的土坡及自然斜坡的稳定性评价的计算和分析。3.8信息施工法:根据施工现场的地质情况和监测数据,对地质结论、设计参数进行验证,对施工安全性进行判断并及时修正施工方案的施工方法。3.9动态设计法:根据信息施工法和施工勘察反馈的资料,对地质结论、设计参数及设计方案进行再验证,如确认原设计条件有较大变化,及时补充、修改原设计的设计方法。3.10天然休止角:无粘性土松散或自然堆积时其坡面与水平面形成的最大夹角。3.11极限平衡法:分析岩体和土体稳定性时假定一破坏面,取破坏面内土体为脱离体计算出作用于脱离体上的

4、力系达到静力平衡时所需的岩土的抗力或抗剪强度,与破坏面实际所能提供的岩土的抗力或抗剪强度相比较,以求得稳定性安全系数的方法;或根据所给定的安全系数求允许作用外荷载的方法。3.12坡率法:通过调整、控制边坡坡率和采取构造措施保证边坡稳定的边坡治理方法。3.13反压平台(反压马道):在土坡侧面延伸堆筑的、利用其重量产生的抵抗力矩增加堤坡整体稳定性的、有一定宽度和高度的土石台体。3.14漂石(块石):粒径大于200mm,以浑圆或棱角状为主,其含量超过总质量的50%,并且粒径大于60mm的颗粒超过总质量75%的土。3.15卵石(碎石):粒径大于60mm,和小于或等于200mm,以浑圆或棱角状为主,其含

5、量超过总质量50%,并粒径大于2mm的颗粒超过总质量75%的土。3. 16砾类土:粗粒土中粒径为260mm的砾粒含量多于50%的土。4. 17砂类土:粗粒土中粒径为260mm的砾粒含量少于或等于50%的土。5. 18粘性土:颗粒间具有粘聚力的土。6. 19无粘性土:颗粒间不具有粘聚力的土。四、基本规定4.1边坡类型划分4. 1.1按岩性划分:(1)岩石边坡;(2)土质边坡;(3)土石混合边坡。4. 1.2按成因划分:(1)自然边坡(古滑坡);(2)人工边坡。7. 1.3按破坏后果划分:(1)一级边坡;(2)二级边坡;(3)三级边坡。边坡安全等级详见建筑边坡工程技术规范(GB50330-2002

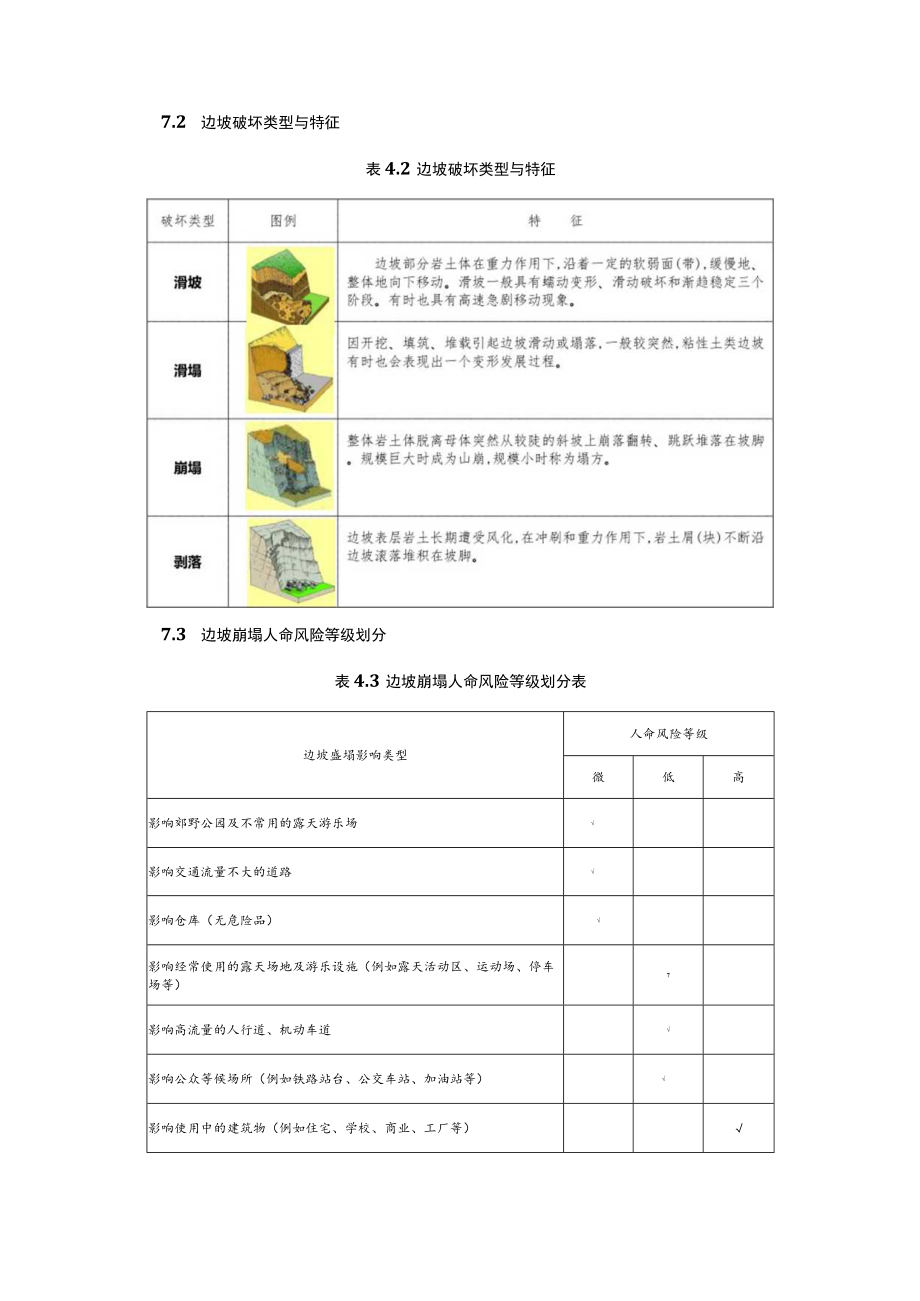

6、)中第3.2.1、3.2.2条。7.2 边坡破坏类型与特征表4.2边坡破坏类型与特征7.3 边坡崩塌人命风险等级划分表4.3边坡崩塌人命风险等级划分表边坡盛塌影响类型人命风险等级微低高影响郊野公园及不常用的露天游乐场影响交通流量不大的道路影响仓库(无危险品)影响经常使用的露天场地及游乐设施(例如露天活动区、运动场、停车场等)7影响高流量的人行道、机动车道影响公众等候场所(例如铁路站台、公交车站、加油站等)影响使用中的建筑物(例如住宅、学校、商业、工厂等)影响储存危险品的建筑物注:人命风险等级为高时,临近边坡支护工程安全等级应定为一级。7.4 边坡崩塌经济风险等级划分表4.4边坡崩塌经济风险等级

7、划分表边坡盛塌影响类型经济风险等级微低高影响郊野公园及不常用的露天游乐场影响乡间、支线、局部或地区分流性的非唯一道路影响露天停车场影响乡间、主要分流性的非唯一道路影响公用事业服务(例如电力、供水、煤气等)影响城市、小区及城市主要车道或干线道路时公用事业服务造成长时间的影响对建筑物造成严重的结构性破坏注:经济风险等级为高时,临近边坡支护工程安全等级应定为一级。7.5 边坡支护设计原则4. 5.1永久边坡的设计使用年限不应低于受其影响的相邻建(构)筑物的使用年限。5. 5.2一级边坡应采用动态设计法,二级边坡宜采用动态设计法。6. 5.3边坡工程的设计前,应进行详细的工程地质勘察,并应对边坡的稳定

8、性作出准确的评价;对周围环境的危害性作出预测;对岩石边坡的结构面调查清楚,指出主要结构面的所在位置;提供边坡设计所需要的各项参数。7. 5.4边坡支护设计应根据边坡类型、重要性和地形地质条件等,兼顾安全与后期环境绿化,经技术经济比较,综合研究确定边坡处理方案。8. 5.5边坡工程设计包括如下内容:边坡支护平、立、剖面图及总体尺寸;支护结构类型、详细设计图纸及设计说明;标明锚杆、土钉位置、尺寸(直径、孔径、长度)、倾角和间距;喷射混凝土面层厚度及钢筋网尺寸,土钉及喷射混凝土面层的连接构造方法和混凝土强度等级;边坡专项排水及降水设计;施工监测项目设计;边坡工程设计计算书4. 5.6本地区边坡抗震设

9、防烈度为7度。五、边坡稳定性分析方法4.1 土质边坡稳定性分析5. 1.1极限平衡分析方法:无限斜坡法、滑块法、毕肖甫法、毕肖甫-摩根斯坦图解法、Hoek,s图解法、简布法、摩根斯坦-普赖斯法和萨尔玛法等,推荐采用摩根斯坦-普赖斯法或萨尔玛法(详见“附录一极限平衡分析方法汇总表”)。5.1.2 数值分析方法:有限元法(FEM)、边界元法(BEM)、F1.AC法、离散元法(DEM)、无界元法(H)EM)、块体理论(BT)、不连续变形分析(DDA)等。5.1.3 土质边坡的治理措施可详见“附录二土质边坡的治理措施汇总表”及“附录三土质边坡的治理措施对照表”)。5.2岩质边坡稳定性分析包括平面破坏、

10、楔形破坏、倾倒破坏、岩石或岩屑剥蚀等,分析时应结合现场条件,选用对应分析方法(详见“附录四岩质边坡稳定性分析方法汇总表”及稳定措施(详见“附录五岩石边坡的稳定措施汇总表”)。六、坡率法6.1材料要求爆破材料详见土方与爆破工程施工及验收规范(GBJ201-83)o6.2设计要求6.2.1当工程条件许可时,应当优先采用坡率法;6.2.2采用坡率法时应注意边坡环境及系统排水;6.2.3高度较大的边坡应分级开挖放坡;分级放坡应验算边坡整体稳定性和各级的局部稳定性;6.2.4边坡滑塌区域估算边坡滑塌区域可按下式进行估算:1.=Htg式中1.边坡坡顶滑塌区边缘至坡底边缘的水平投影距离(m);H边坡有效高度

11、(m);边坡的破裂角()对于土质边坡可取45o+2,为土体内摩擦角;对于岩质边坡,可根据建筑边坡工程技术规范(GB50330-2002)中第6.3.4条确定O6.2.5原始土层边坡坡率允许值在边坡高度不超过IOm的情况下,若原状质均匀,无不良地质现象和环境条件,地下水贫乏时,可按下表确定土质边坡最大坡度而无需进行稳定分析。表6.1原始土层边坡坡度允许值汇总表士质类型状态坡度允许值(高宽比)H5m5mH10m碎石土密实1:0.35*1:0.50(7163。)1:0.501:0.75(6353)中密1:0.501.:0.75(63053)1:0.75k1.00(53o45)稍密1:0.751:1.

12、00(5345)1:1.001:1.25(45-39)砂士不含细砂、粉砂1:1.251:1.50(39、34)(或天然休止角)粉土饱和度W0.51:1.001:1.25(45。39。)1:1.251:1.50(39o-340)粉质粘土坚硬1:0,75(53)硬塑1.:1.001.:1.25(4539)可塑1:1.251:1.50(39o34)粘土坚硬1:0.751:1.10(53o42)1:1.001:1.25(4539。)硬塑1:1.001:1.25(4539。)1:1.251:1.50(3934。)花岗岩残积粘性坚硬1:0.751:1.00(53o45)1:1.001:1.25(4539。

13、)硬塑1:1.001.:1.25(4539)1.:1.251.:1.50(39-34)杂填土中密、密实1:0.751:1.00(5345)注:本表仅适用人工开挖的原始土层临时边坡,坡顶无超载的情况,当坡顶有超载时,可将q/20计入坡高后对应查表;当坡高大于IOm时,宜设计成台阶进行放坡施工,同时进行边坡稳定性分析。压实填土的边坡允许值应根据填土厚度和填料性质等因素确定。个人建议:填土坡度陡于1:1.5时,填土密实度不小于95%。表6.2压实填土边坡坡度允许值汇总表填料类别压实系数坡度允许值(高宽比)H5m5mH10m10mH15m15m10的粉土1:1.50(34)1:1.75(30)1:2.00(27。)1:2.25(24)注:当坡高大于20m时,宜设计成台阶进行压实填土施工;上表仅适用于平地上、压实系数达到对应要求的填土临时边坡;当压实系数无法满足上表要求时,填土坡度不宜大于填料内摩擦角(忽略填料粘聚力)。6.2.7岩质边坡坡度允许值表6.3岩质边坡坡度允许值汇总表岩石性状风化度H8m8mH15m硬质岩石微风化1:0.101:0.20(8479。)1:0.201:0,35(7971)中风化1:0.201:0.35(7971。)1:0.351:0.50(71o-63)强风化1:0.351:0.50(71。63。)1:0.501:0.75(6353。)软质岩石
