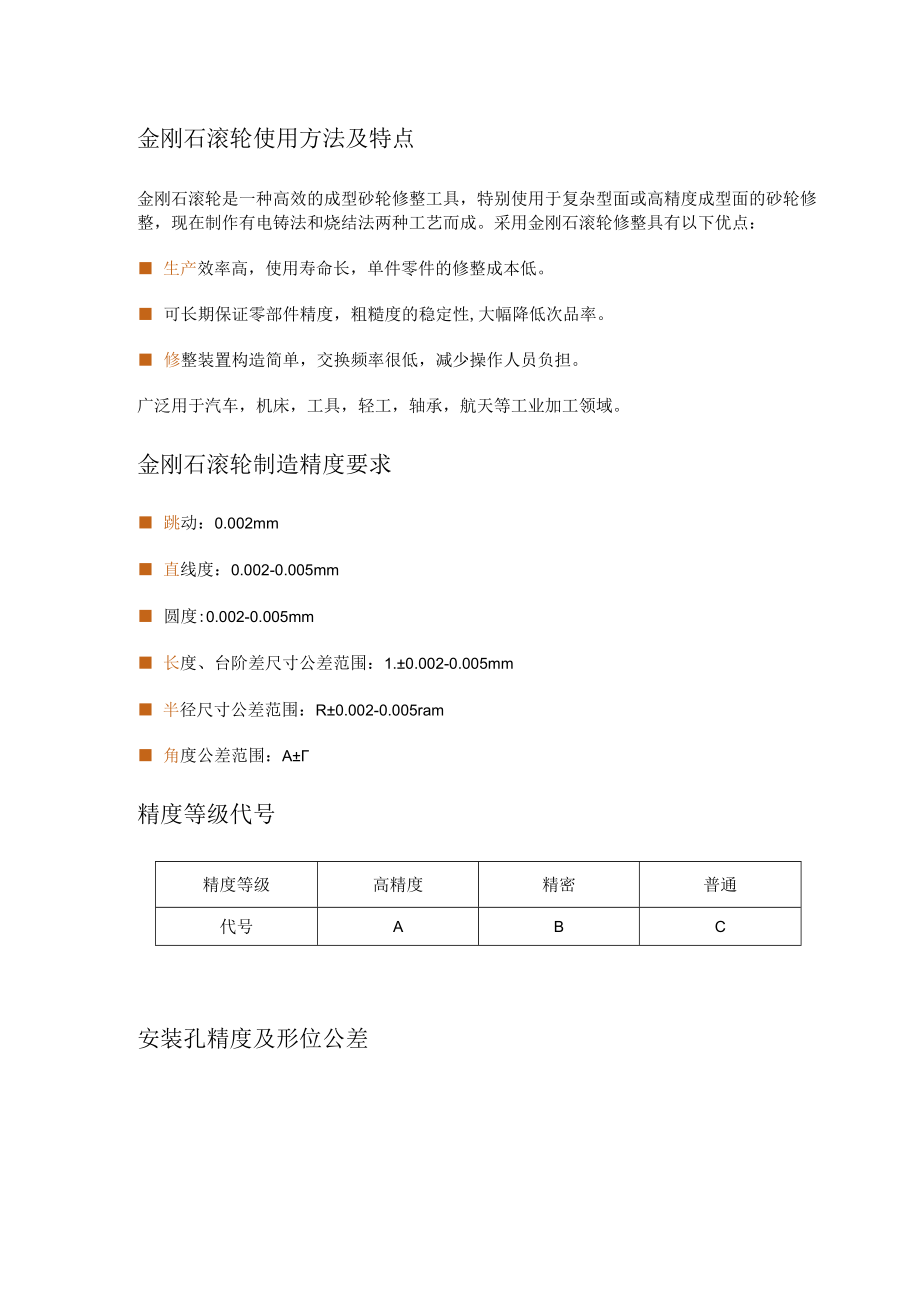

金刚石滚轮使用方法及特点.docx_第1页
第1页 / 共3页

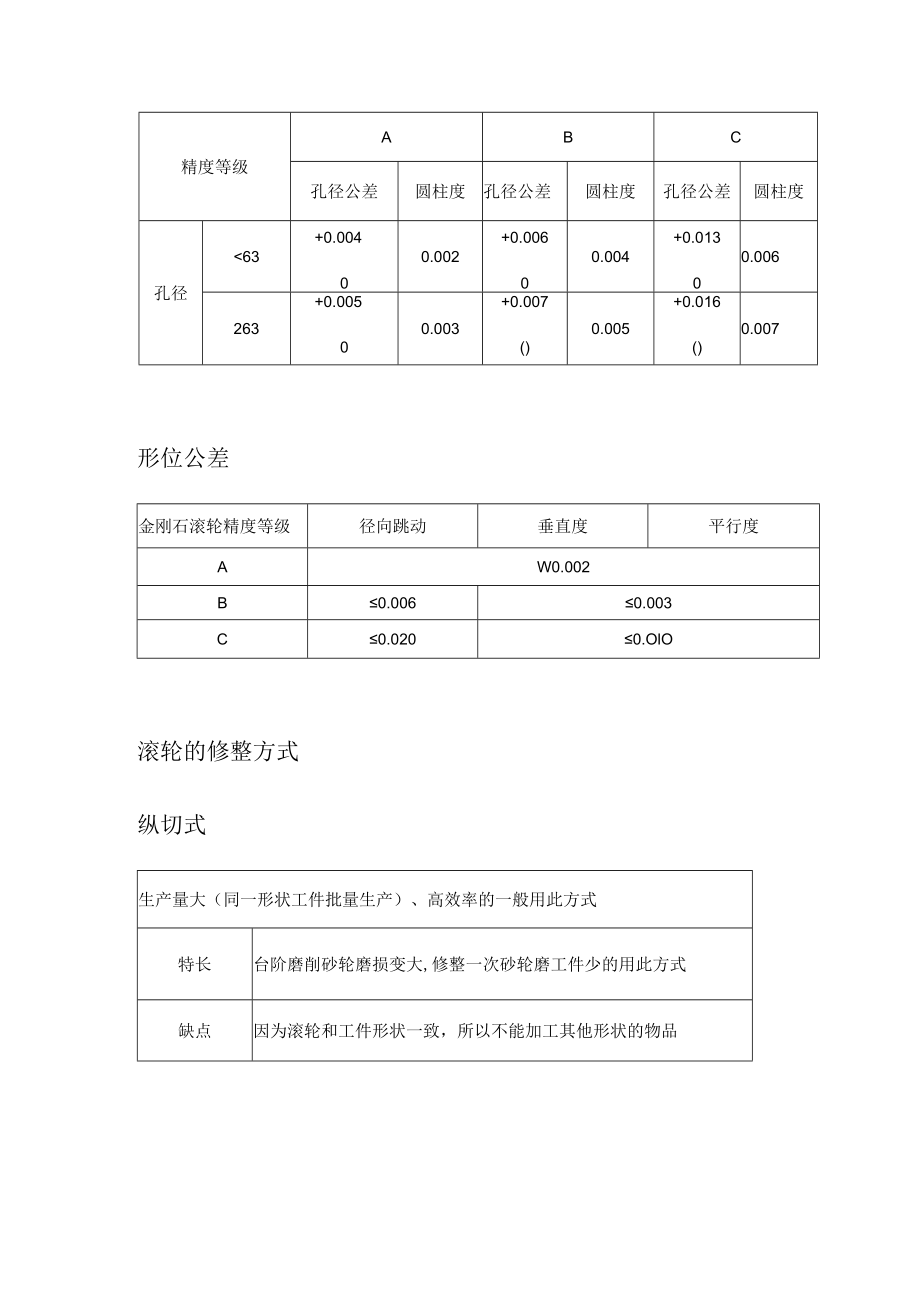

金刚石滚轮使用方法及特点.docx_第2页
第2页 / 共3页

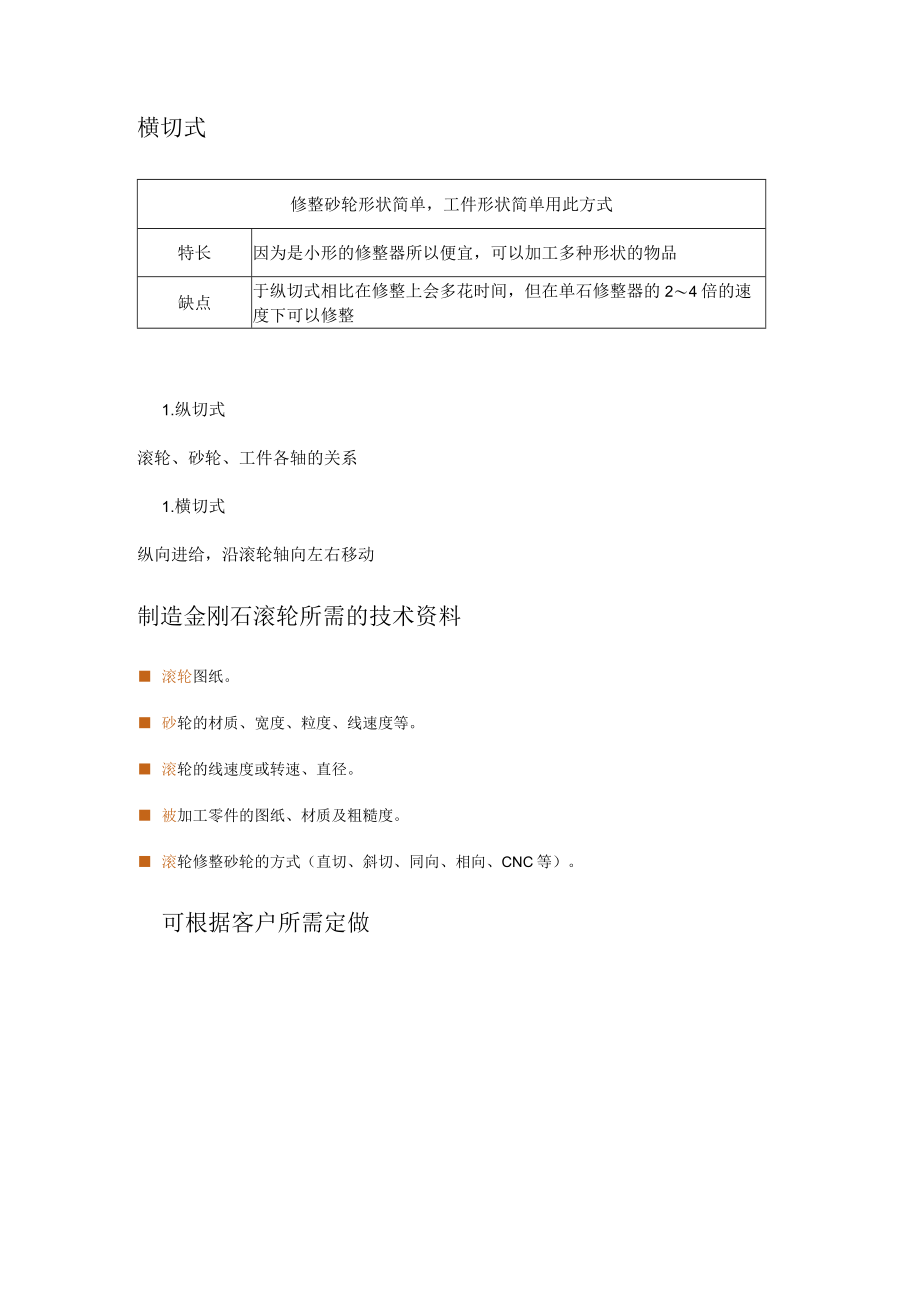

金刚石滚轮使用方法及特点.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《金刚石滚轮使用方法及特点.docx》由会员分享,可在线阅读,更多相关《金刚石滚轮使用方法及特点.docx(3页珍藏版)》请在第壹文秘上搜索。

1、金刚石滚轮使用方法及特点金刚石滚轮是一种高效的成型砂轮修整工具,特别使用于复杂型面或高精度成型面的砂轮修整,现在制作有电铸法和烧结法两种工艺而成。采用金刚石滚轮修整具有以下优点: 生产效率高,使用寿命长,单件零件的修整成本低。 可长期保证零部件精度,粗糙度的稳定性,大幅降低次品率。 修整装置构造简单,交换频率很低,减少操作人员负担。广泛用于汽车,机床,工具,轻工,轴承,航天等工业加工领域。金刚石滚轮制造精度要求 跳动:0.002mm 直线度:0.002-0.005mm 圆度:0.002-0.005mm 长度、台阶差尺寸公差范围:1.0.002-0.005mm 半径尺寸公差范围:R0.002-0

2、.005ram 角度公差范围:A精度等级代号精度等级高精度精密普通代号ABC安装孔精度及形位公差精度等级ABC孔径公差圆柱度孔径公差圆柱度孔径公差圆柱度孔径63+0.00400.002+0.00600.004+0.01300.006263+0.00500.003+0.007()0.005+0.016()0.007形位公差金刚石滚轮精度等级径向跳动垂直度平行度AW0.002B0.0060.003C0.0200.OlO滚轮的修整方式纵切式生产量大(同一形状工件批量生产)、高效率的一般用此方式特长台阶磨削砂轮磨损变大,修整一次砂轮磨工件少的用此方式缺点因为滚轮和工件形状一致,所以不能加工其他形状的物品横切式修整砂轮形状简单,工件形状简单用此方式特长因为是小形的修整器所以便宜,可以加工多种形状的物品缺点于纵切式相比在修整上会多花时间,但在单石修整器的24倍的速度下可以修整1.纵切式滚轮、砂轮、工件各轴的关系1.横切式纵向进给,沿滚轮轴向左右移动制造金刚石滚轮所需的技术资料 滚轮图纸。 砂轮的材质、宽度、粒度、线速度等。 滚轮的线速度或转速、直径。 被加工零件的图纸、材质及粗糙度。 滚轮修整砂轮的方式(直切、斜切、同向、相向、CNC等)。可根据客户所需定做
