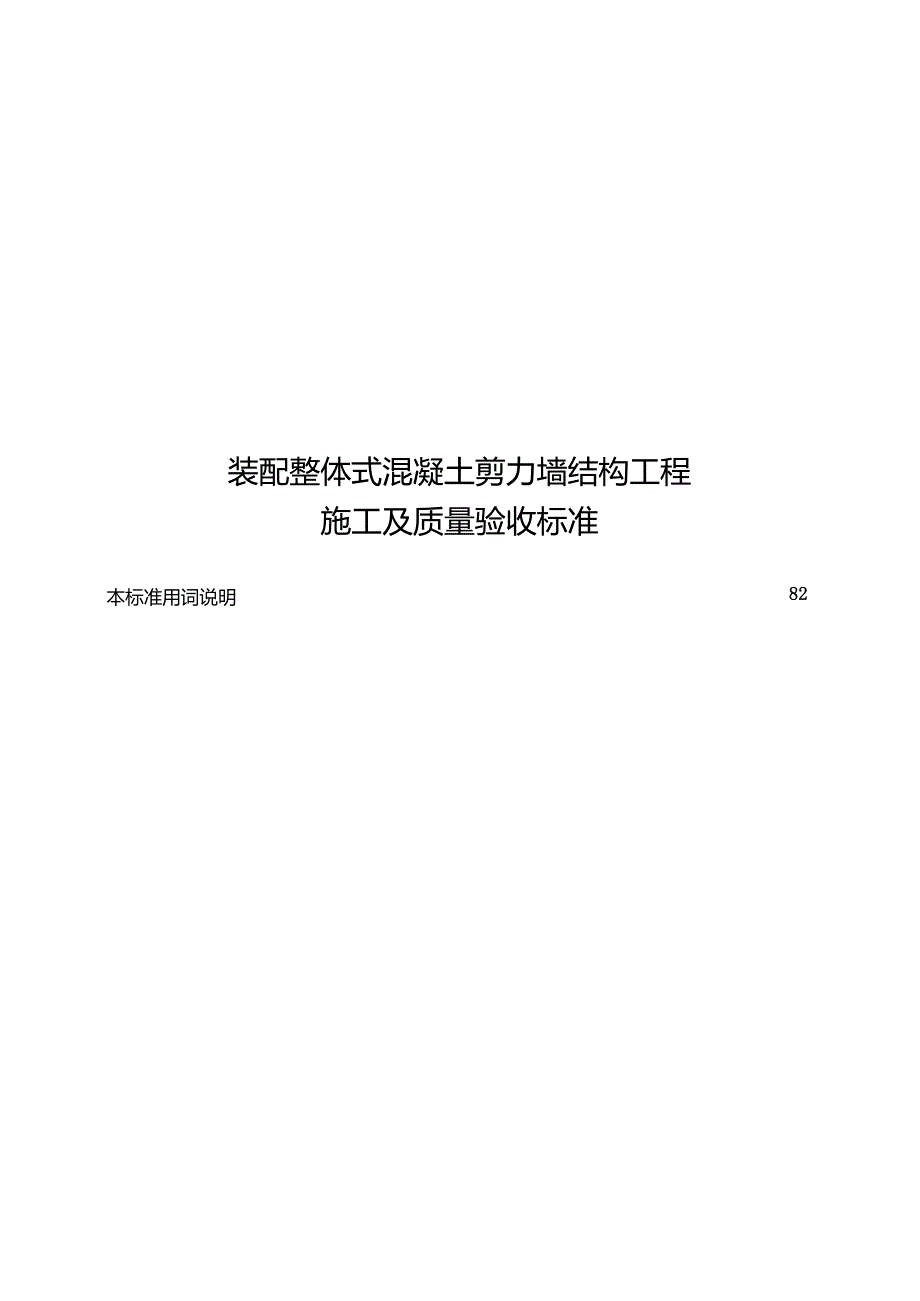

1、装配整体式混凝土剪力墙结构工程施工及质量验收标准1总则12基本规定23项目施工管理33.1 深化设计管理33.2 施工组织设计管理33.3 资料管理43.4 组卷移交64材料74.1 混凝土、钢筋和钢材74.2 连接材料74.3 其他材料85预制构件加工95.1 材料进厂检验95.2 构件制作125.3 首件样板验收165.4 出厂检验166预制构件运输及存放196.1预制构件运输196.2预制构件存放207预制构件安装227.1 预留连接钢筋安装227.2 预制构件吊装237.3 预制墙体安装237.4 预制直合板安装247.5 预制楼梯安装247.6 预制阳台、空调板安装257.7 预制隔
2、墙、挂板安装258预制外墙接缝防水保温施工269套筒灌浆连接279.1 一般规定279.2 灌浆前准备289.3 灌浆料拌制289.4 套筒灌浆施工289.5 冬期灌浆施工3010钢筋安装311. .1竖向构件连接部位钢筋连接3110. 2竖向构件连接部位钢筋安装3210.3叠合板上部钢筋安装3211接缝连接模板安装3511. 1一般规定3511.1 墙体接缝连接模板安装3511.2 叠合板接缝连接模板安装3612混凝土浇筑3812. 1一般规定3812.1 叠合板混凝土浇筑3912.2 接缝连接混凝土浇筑4012.3 混凝土养护4213质量检查及验收4313. 1一般规定4313.1 预制构
3、件进场4313.2 预制构件安装4513.3 支撑与模板4713.4 钢筋与预埋件4813.5 后浇混凝土48附录A预制构件尺寸偏差和检验方法50附录B质量验收记录58附录C施工记录73附录D施工组织设计章节78引用标准名录7982本标准用词说明1 GeneralRules12 TheBasicRegulations23 ProjectConstructionManagement33. 1DeepeningDesignManagement34. 2ConstructionOrganizationDesignManagement35. 3DataManagement46. 4Filing&Han
4、dover64 Materials74. 1Concrete、Rebar&Steel75. 2ConnectingMaterials76. 3OtherMaterials85 PrefabricatedComponentProcessing95. 1MaterialsIncomingFactoryInspection96. 2ComponentFabrication127. 3FirstSampleAcceptance168. 4Ex-factoryInspection166 PrefabricatedComponentTransportation&Storage196. 1Prefabric
5、atedComponentTransportation197. 2PrefabricatedComponentStorage207 PrefabricatedComponentsInstallation227.1ReservedConnectionSteelBarsInstallation227.2PrefabricatedComponents1.ifting237.3PrefabricatedWallsInstallation237.4Prefabricated1.aminatedSlabsInstallation247.5PrefabricatedStairsTnstalIation247
6、.6PrefabricatedBalconyirConditioningPlateInstallation257.7PrefabricatedPartitionwall、HangingboardInstallation258 Waterprf&ThermalInsulationConstructionofPrefabricatedExteriorWallJoints269 SleeveGroutingConnection279. 1GeneralProvision2710. 2PreparationBeforeGrouting2811. 3GroutingMaterialMixing2812.
7、 SleeveGroutingConstruction2813. 5WinterGroutingConstruction3010ReinforcementInstallation3110. 1ReinforcementConnectionattheConnectionofVerticalComponents3110. 2InstallationofSteelBarsattheConnectionofVerticalComponents3214. 3InstallationofSteelUpperPartBarson1.aminatedSlabs3211InstallationofJointCo
8、nnectionTemplate3511. 1GeneralProvision3511. 2InstallationofWallJointConnectionTemplate3515. 3Installationof1.aminatedSlabConnectionTemplate3612ConcretePouring3812. 1GeneralProvision3812. 21.aminatedSlabConcretePouring3912. 3JointConnectionConcretePouring4016. 4ConcreteCuring4213QualityInspection&Ac
9、ceptance4313. 1GeneralProvision4313. 2PrefabricatedComponentsIncomingFactory4313. 3PrefabricatedComponentsInstallation4513. 4Support&Template4717. 5Reinforcement&EmbeddedParts4818. 6PostCastConcrete48Appendix A PrefabricatedComponentDimensionalDeviation&InspectionMethod50Appendix B QualityAcceptance

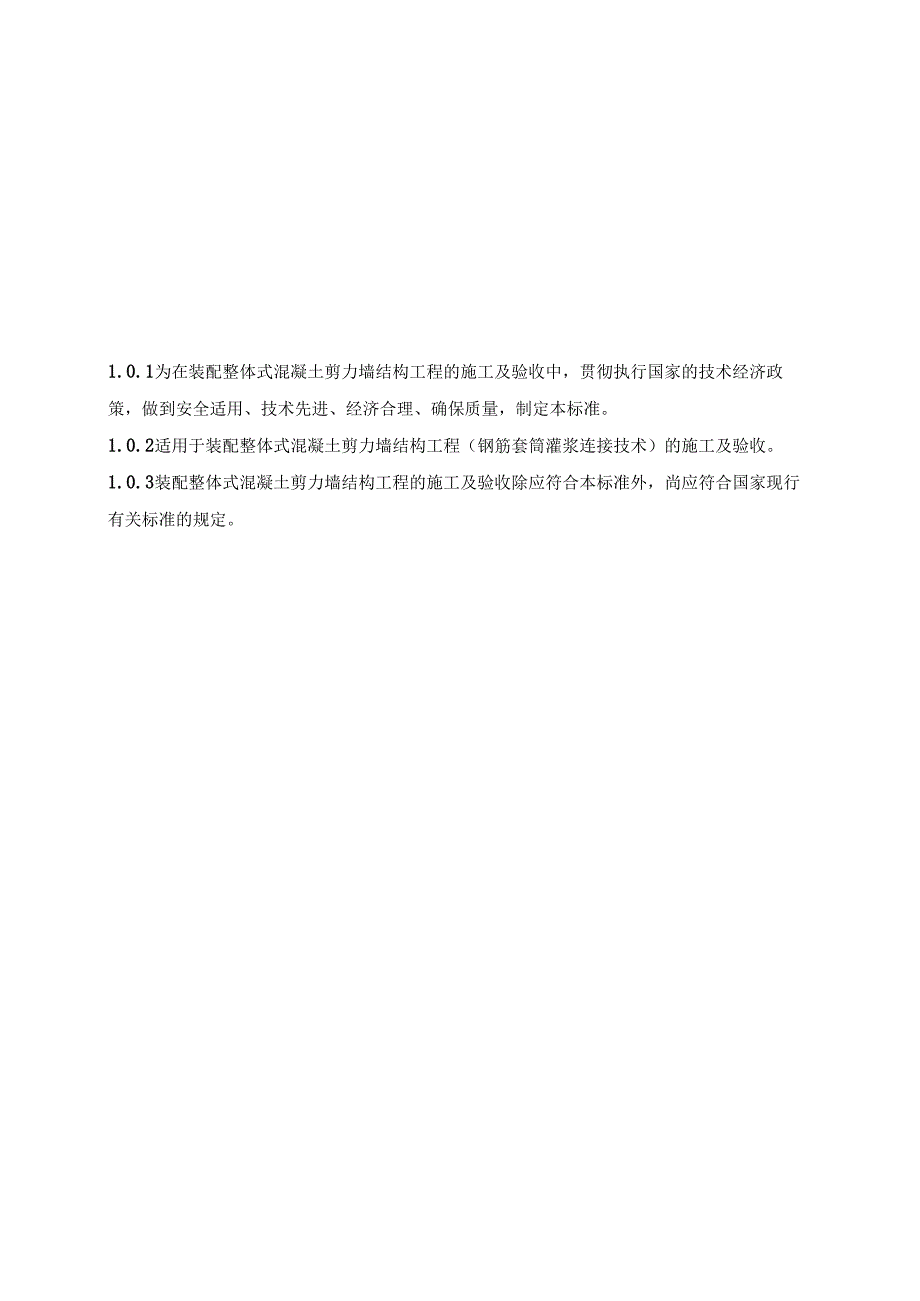

10、Records58Appendix C ConstructionRecords73Appendix D ConstructionOrganizationDesignChapter781.istofReferencedStandards79TermUsedDescriptioninThisStandard821.0.1为在装配整体式混凝土剪力墙结构工程的施工及验收中，贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本标准。1.0.2适用于装配整体式混凝土剪力墙结构工程（钢筋套筒灌浆连接技术）的施工及验收。1.0.3装配整体式混凝土剪力墙结构工程的施工及验收除应符合本标
11、准外，尚应符合国家现行有关标准的规定。2基本规定2.0.1预制构件加工前应加强深化设计，融合建筑、结构、电气、设备、装修等专业的图纸，确保构件加工满足装配式剪力墙结构的安全及使用功能。2.0.2装配整体式混凝土剪力墙结构工程宜采用建筑信息模型(BlM)技术，实现前期深化设计，模拟建造的信息化管理2.0.3装配整体式混凝土剪力墙结构工程施工应进行项目策划，编制有针对性的施工组织设计及方案。2.0.4施工组织设计应包括预制构件的制作、养护、堆放、运输、现场堆放、吊装、安装满足及专项方案的要求。2.0.5预制构件的连接部位固定钢筋、坐浆料铺设、预制外墙水平缝空腔排水槽与材料防水结合、保温板安装、直螺
12、纹钢筋连接、套筒灌浆应做好隐蔽及施工验收记录，灌浆还应留有视频资料。3项目施工管理3.1 深化设计管理3.1.1 预制构件深化过程中需满足标准化设计原则，通过模数调配，实现建筑、部品和部件相互尺寸之间的整体协调，同步提高标准化构件应用比例，减少相同类别预制构件的尺寸种类。3.1.2 预制构件外墙分隔缝需满足建筑设计对外立面的整体要求；楼梯踏步板下应设置滴水线或在踏步板边缘设置挡水台，栏杆扶手固定点宜提前预埋在踏步预制构件中；叠合板底部模板宜设置压槽；外窗宜采取留设企口、鹰嘴滴水线等防水、防渗措施。3.1.3 优化机电管线排布，避免出现线盒、预埋套管与预制构件钢筋、灌浆套筒冲突以及叠合板上管道交
13、错密集高出结构面的现象；预制墙、楼板中应明确机电预留孔洞、沟槽、套管、预埋件等的定位尺寸、标高及大小，沟槽深度大于保护层厚度时应由设计单位认可；埋于现浇层内电气管线与预制墙体中电气管线连接时，宜在连接交界的墙面上预埋接线盒和预留接线空间。3.1.4 提前完成塔吊、施工升降机、地上外架深化设计工作，将附墙位置处的埋件、预留孔洞位置标注至预制构件深化图纸中并进行复核。3.2 施工组织设计管理3.2.1 编制要求1施工组织设计应由项目经理主持，各部门共同参与，项目技术负责人主编，施工组织设计需有针对性，起到指导现场施工作用；2应根据工程的特点和难点，来确定编制的重点和深度。3.2.2 章节组成根据规
14、范要求进行施工组织设计的章节编制，具体章节组成详见附录Do3.2.3 施工组织设计评审1施工组织设计应提前编制完成；2工程总承包单位应当组织对施工组织设计进行专家评审，重点审查施工组织设计中技术方案的可靠性、安全性、可行性，包括技术措施、质量安全保证措施、验收标准、工期合理性及经济技术指标等内容，并形成专家意见。施工组织设计发生重大变更的，应按照规定重新组织专家评审；3施工组织设计评审专家组应当由结构设计、施工、预制混凝土构件生产（混凝土制品）、机电安装、装饰装修等领域的专家组成，成员人数应当为5人或5人以上单数，其中北京市装配式建筑专家委员会成员应不少于专家组人数的3/5,结构设计、施工、预
