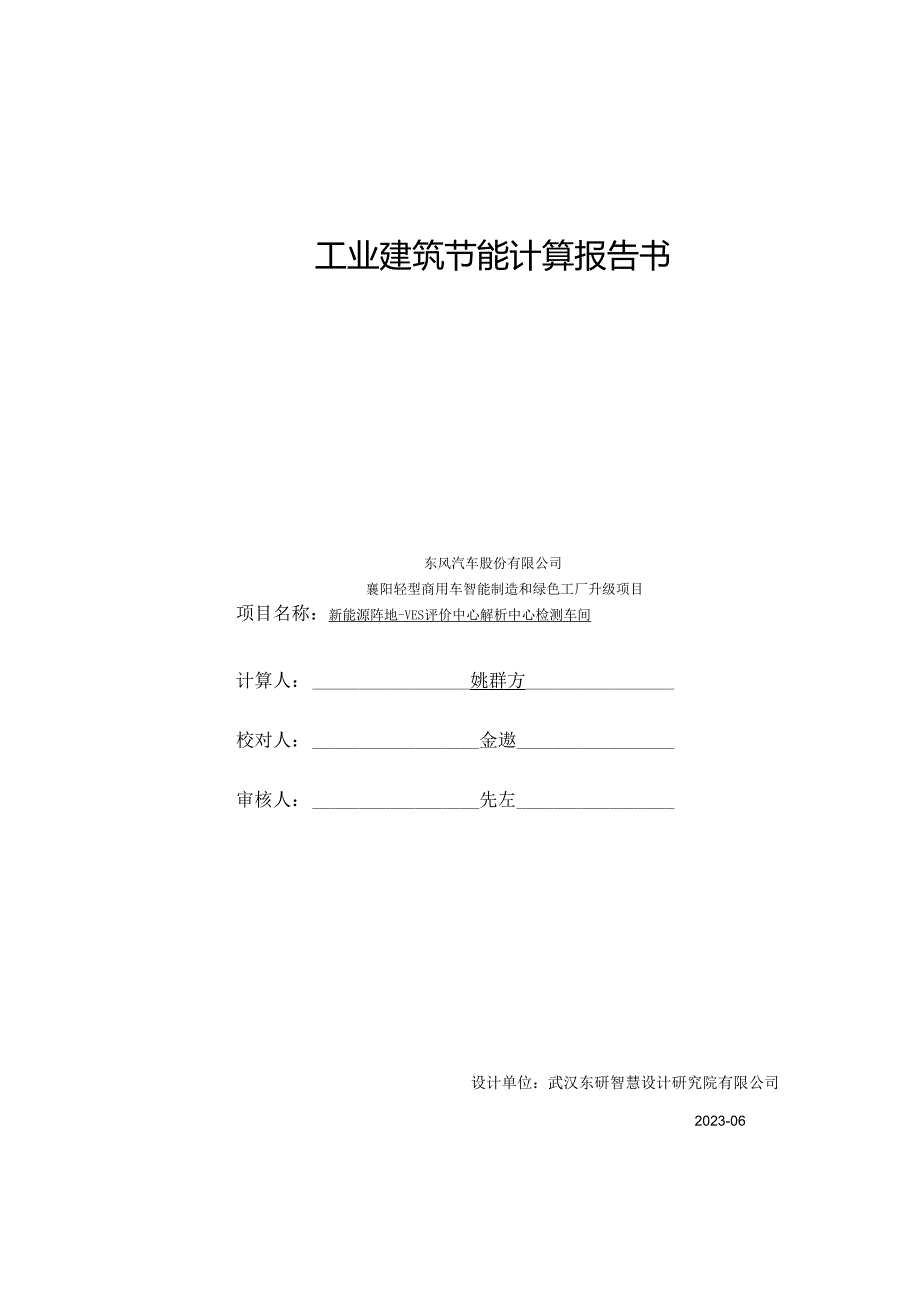

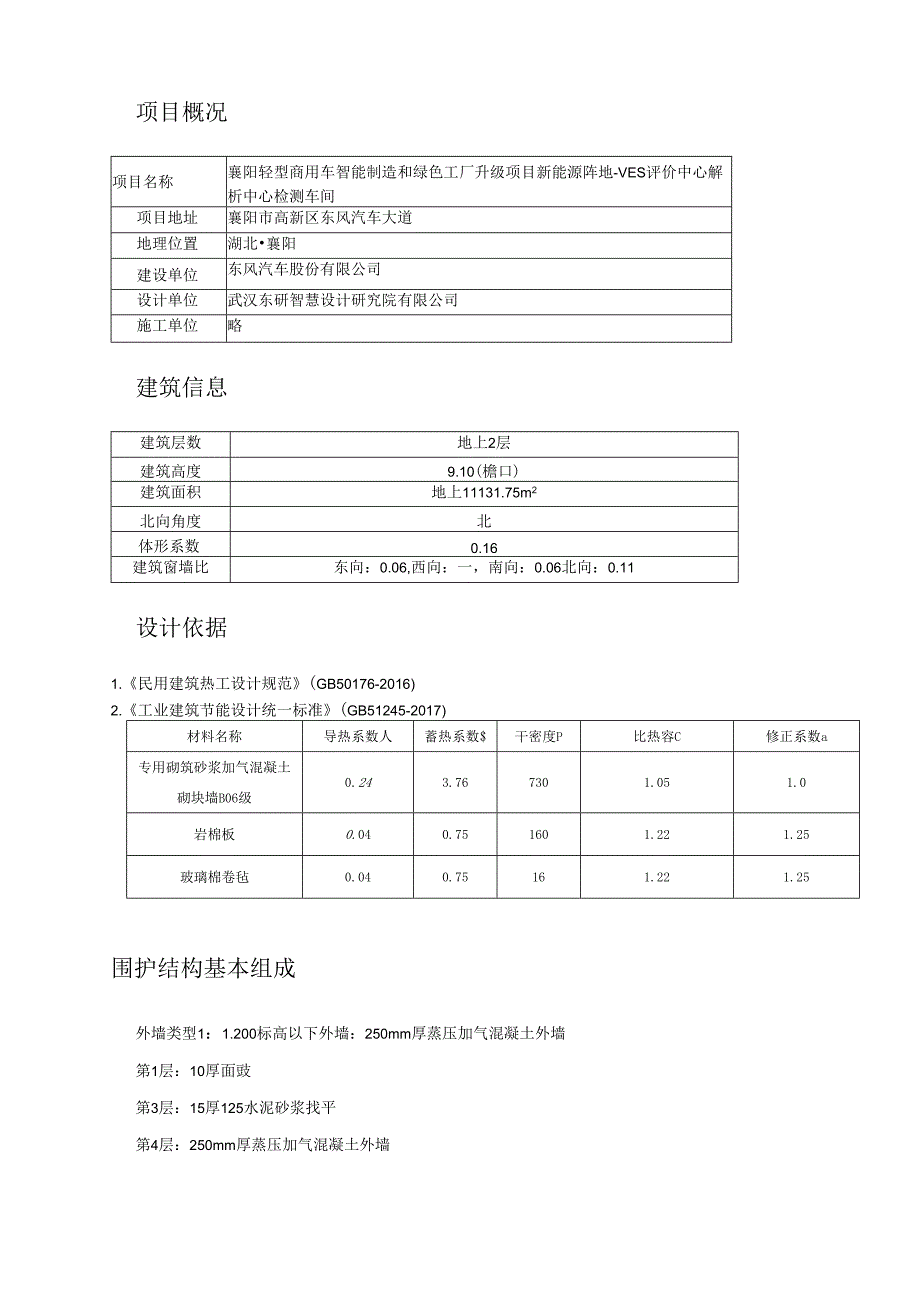

1、工业建筑节能计算报告书东风汽车股份有限公司襄阳轻型商用车智能制造和绿色工厂升级项目项目名称：新能源阵地-VES评价中心解析中心检测车间计算人：姚群方校对人：金遨审核人：先左设计单位：武汉东研智慧设计研究院有限公司2023-06项目概况项目名称襄阳轻型商用车智能制造和绿色工厂升级项目新能源阵地-VES评价中心解析中心检测车间项目地址襄阳市高新区东风汽车大道地理位置湖北襄阳建设单位东风汽车股份有限公司设计单位武汉东研智慧设计研究院有限公司施工单位略建筑信息建筑层数地上2层建筑高度9.10(檐口)建筑面积地上11131.75m2北向角度北体形系数0.16建筑窗墙比东向：0.06,西向：一，南向：0.
2、06北向：0.11设计依据1.民用建筑热工设计规范(GB50176-2016)2.工业建筑节能设计统一标准(GB51245-2017)材料名称导热系数人蓄热系数$干密度P比热容C修正系数a专用砌筑砂浆加气混凝土砌块墙B06级0.243.767301.051.0岩棉板0.040.751601.221.25玻璃棉卷毡0.040.75161.221.25围护结构基本组成外墙类型1：1.200标高以下外墙：250mm厚蒸压加气混凝土外墙第1层：10厚面豉第3层：15厚125水泥砂浆找平第4层：250mm厚蒸压加气混凝土外墙第5层：8厚抹灰砂浆第6层：5厚抹灰砂浆外墙类型2：1.200标高以上外墙：50

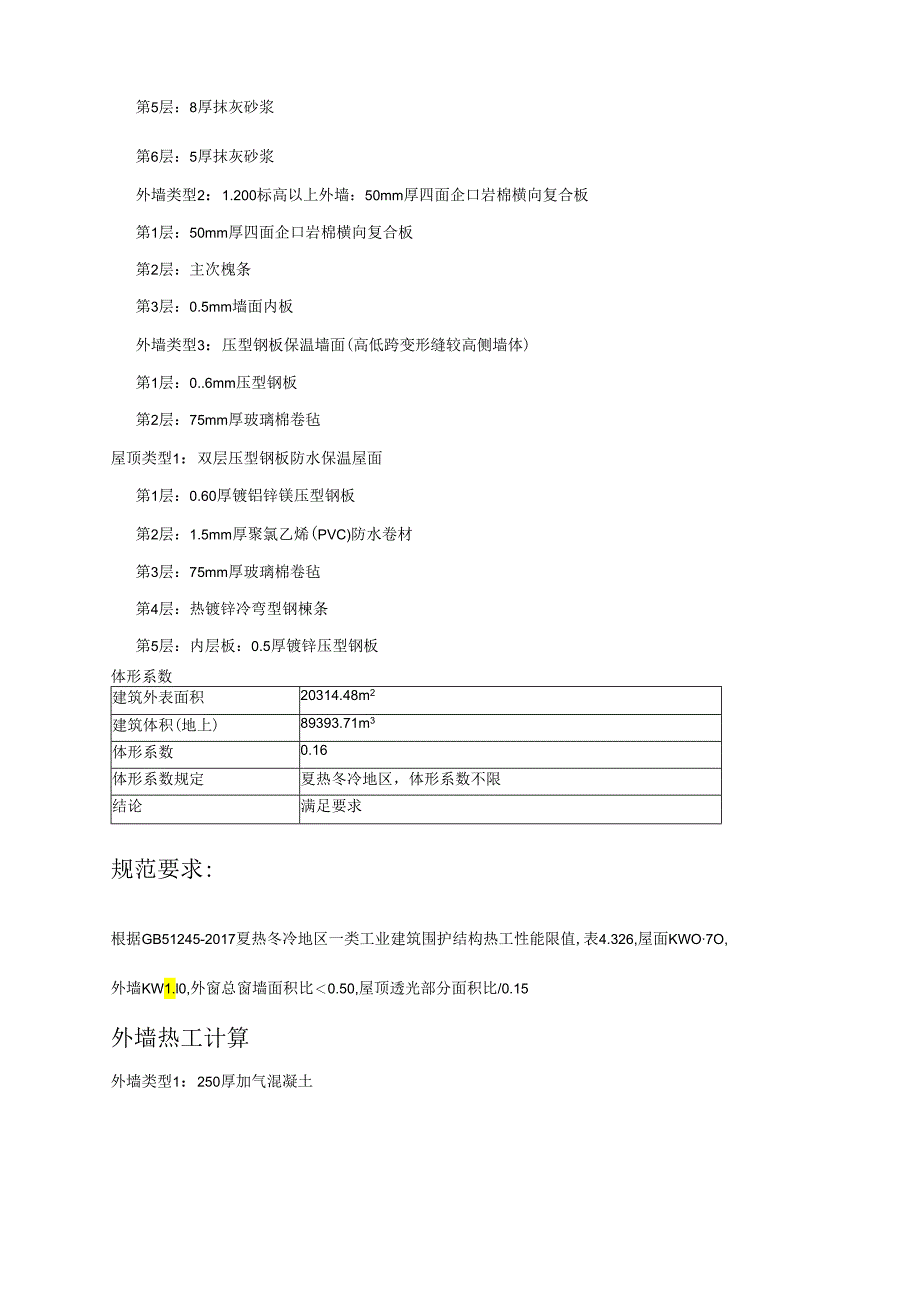

3、mm厚四面企口岩棉横向复合板第1层：50mm厚四面企口岩棉横向复合板第2层：主次槐条第3层：0.5mm墙面内板外墙类型3：压型钢板保温墙面(高低跨变形缝较高侧墙体)第1层：0.6mm压型钢板第2层：75mm厚玻璃棉卷毡屋顶类型1：双层压型钢板防水保温屋面第1层：0.60厚镀铝锌镁压型钢板第2层：1.5mm厚聚氯乙烯(PVC)防水卷材第3层：75mm厚玻璃棉卷毡第4层：热镀锌冷弯型钢楝条第5层：内层板：0.5厚镀锌压型钢板体形系数建筑外表面积20314.48m2建筑体积(地上)89393.71m3体形系数0.16体形系数规定夏热冬冷地区，体形系数不限结论满足要求规范要求:根据GB51245-20
4、17夏热冬冷地区一类工业建筑围护结构热工性能限值,表4.326,屋面KWO7O,外墙KW1.l0,外窗总窗墙面积比0.50,屋顶透光部分面积比/0.15外墙热工计算外墙类型1：250厚加气混凝土各层材料名称厚度mm导热系数w(m.K)修正系数修正后导热系数W(m.K)蓄热系数SW/(m2.k)修正后蓄热系数SW(m2.k)热阻值R(m2.)w热情性指标D=R.S聚合物砂浆150.9301.000.93011.37011.3700.0160.1819加气混凝土砌块B062500.241.000.243.763.761.0423.61石灰,水泥,砂,砂浆130.8701.000.87010.750
5、10.7500.0150.2473合计2781.0734.55墙主体传热阻(m2.)wRO=Ri+R+Re=1.118注：Ri取0.11,Re取0.05墙主体传热系数w(m2.K)K=1/R0=0.84标准规定熨热冬冷地区，K应1.10结论满足要求外墙类型2：50mm厚四面企口岩棉横向复合板查表工业建筑节能设计统一标准(GB51245-2017)附录B,K=0.91Wm2.k外墙类型3：压型钢板保温墙面查表工业建筑节能设计统一标准(GB512452017)附录B,K=065Wm2.k经计算，三种面积占外墙面积比值分别为0.13,0.86,0.01；Km=O.130.84+0.860.91+0.
6、01X0.65=0.901.10;满足外墙KW1.IO要求屋顶屋顶主体部位热工计算：屋顶类型1：双层压型钢板防水保温屋面：75mm厚岩棉保温查表工业建筑节能设计统标准(GB512452017)附录B,75mm厚岩棉保温板K=0.60Wm2.k外窗窗：窗选用隔热型材铝合金外平开节能窗中空玻璃：5白玻+9A+5白玻，(根据15ZJ602页14查得传热系数K值为3.4W(m2K),遮阳系数Sc为0.60。1、外窗及玻璃幕墙气密性等级判定：(按GB/T7106-2016)围护结构气密性等级标准规定结论外窗6级气密性等级应不低于6级满足要求窗墙面积比计算:东向：外墙面积前)外窗面积(m2)朝向窗墙比太阳
7、得热系数传热系数593.923.600.0060.523.4标准规定夏热冬冷地区一类工业建筑，当SCWO.20时，传热系数K应W3.6,太阳得热系数SHGC不限结论满足要求西向:外墙面积加2)外窗面积(m2)朝向窗墙比太阳得热系数传热系数593.92一一一标准规定夏热冬冷地区一类工业建筑，当SCWO.20时，传热系数K应W3.6,太阳得热系数SHGC不限结论满足要求南向:外墙面积觥)外窗面积(m2)朝向窗墙比太阳得热系数传热系数1678.41104.40.060.523.4标准规定夏热冬冷地区一类工业建筑，当0.20SC0.40时，传热系数K应W3.4,太阳得热系数SHGCO.60结论满足要求
8、北向:外墙面积前)外窗面积(m2)朝向窗墙比太阳得热系数传热系数1473.19162.00.110.523.4标准规定夏热冬冷地区一类工业建筑，当SCWO.20时，传热系数K应W3.6,太阳得热系数SHGC不限结论满足要求天窗屋面面积(110天窗面积(m2)天窗屋顶比太阳得热系数传热系数11103.251026.720.090.442.40标准规定熨热冬冷地区一类工业建筑，屋顶透光部分的面积与屋顶总面积之比应W0.15结论满足要求外窗满足标准要求。外墙满足标准要求。屋顶满足标准要求。根据计算，该工程完全满足工业建筑节能设计统一标准(GB51245-2017)的相应要求,不需要进行热工权衡判断计算
