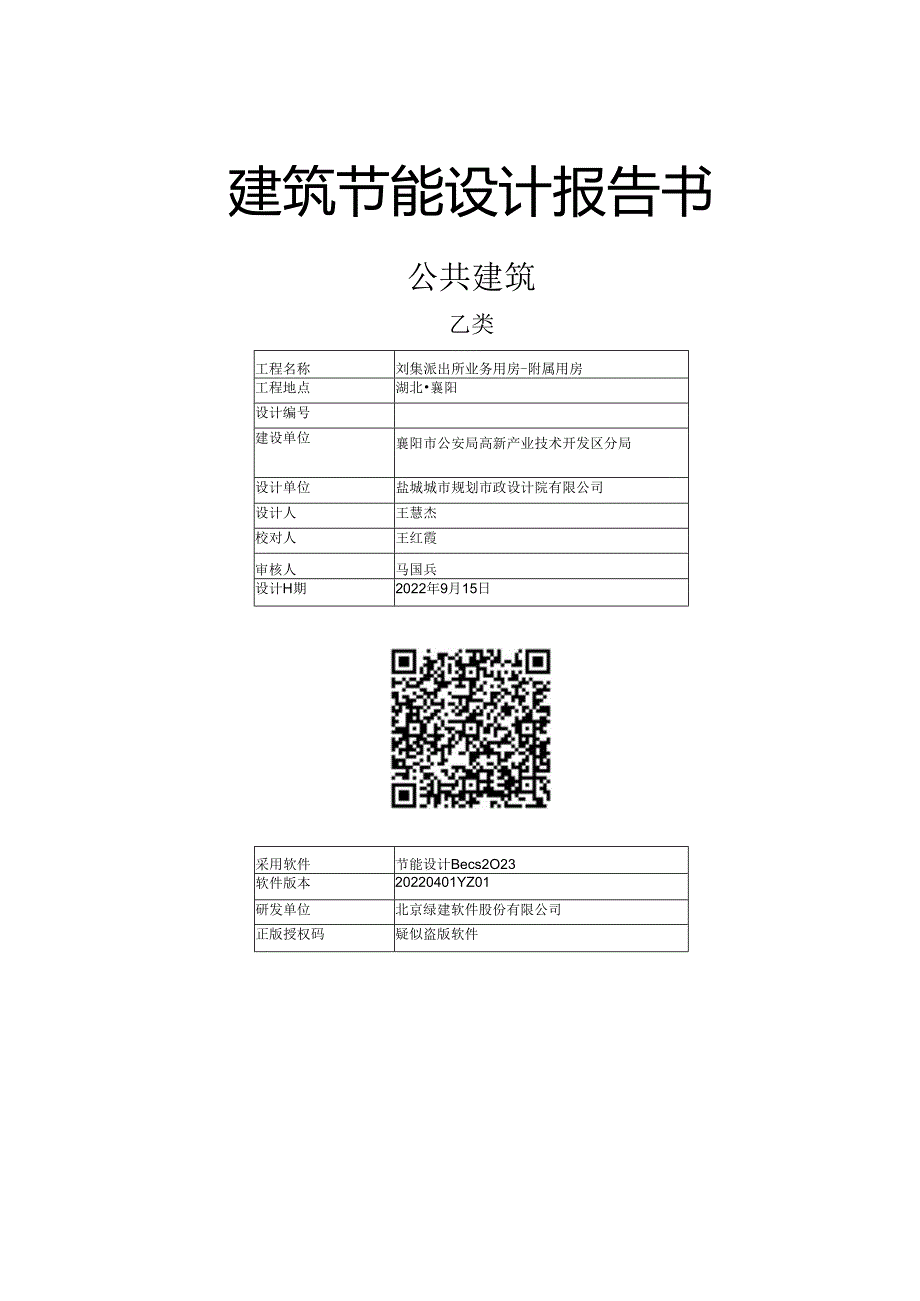

1、建筑节能设计报告书公共建筑乙类工程名称刘集派出所业务用房-附属用房工程地点湖北襄阳设计编号建设单位襄阳市公安局高新产业技术开发区分局设计单位盐城城市规划市政设计院有限公司设计人王慧杰校对人王红霞审核人马国兵设计H期2022年9月15日采用软件节能设计Becs2O23软件版本20220401YZ01研发单位北京绿建软件股份有限公司正版授权码疑似盗版软件目录1.建筑概况32 .设计依据33 .建筑大样44 .工程材料55 .围护结构作法简要说明66 .体形系数77 .窗墙比77.1 窗墙比77,2夕卜窗表78天窗78.1天窗类型79.屋顶构造89.1不上人平屋面13ZJ002-196页-屋1181
2、0外墙构造810.1 外墙相关构造810.1.1 真石漆外墙，参13ZJoO2-页53外墙2810.1.2 热桥柱构造910.1.3 热桥梁构造910.1.4 热桥板构造1010.2 外墙平均热工特性1011挑空楼板构造1212外窗热工1212.1 外窗构造1212.2 外遮阳类型1212.3 平均传热系数1212.4 综合太阳得热系数1312.5 总体热工性能1413可开启窗扇1414非中空窗面积比1515规定性指标检查结论1516附录1616.1 工作日/节假日室内空调温度时间表()1616.2 工作日/节假日室内供暖温度时间表(C)1616.3 工作日/节假日人员逐时在室率(%)1616

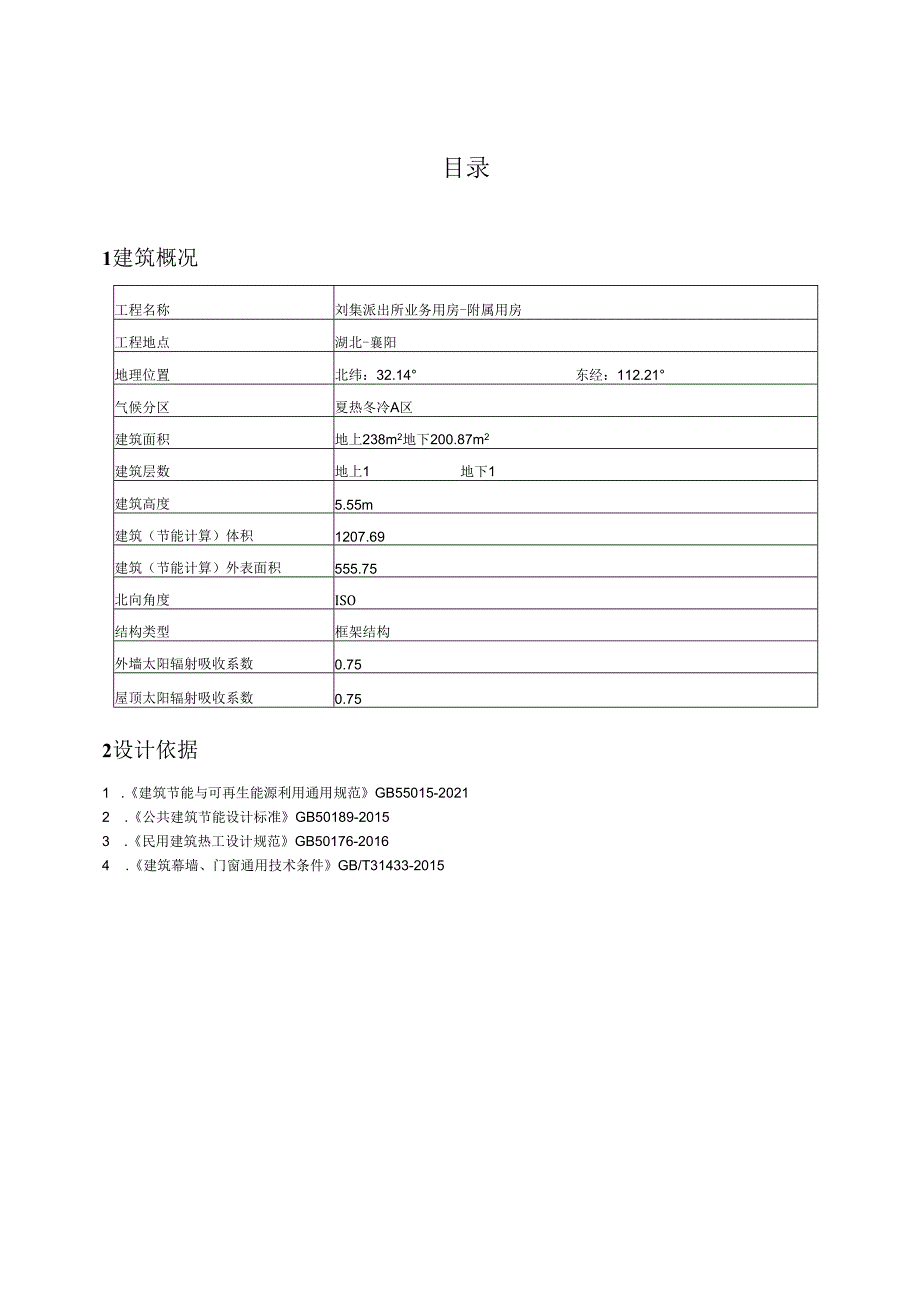

3、.4 工作日/节假日照明开关时间表(%)1616.5 工作日/节假日设备逐时使用率(%)1616.6 工作日/节假日空调系统运行时间表(1:开,0:关)171建筑概况工程名称刘集派出所业务用房-附属用房工程地点湖北-襄阳地理位置北纬：32.14东经：112.21气候分区夏热冬冷A区建筑面积地上238m2地下200.87m2建筑层数地上1地下1建筑高度5.55m建筑（节能计算）体积1207.69建筑（节能计算）外表面积555.75北向角度ISO结构类型框架结构外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.752设计依据1 .建筑节能与可再生能源利用通用规范GB55015-20212 .公共

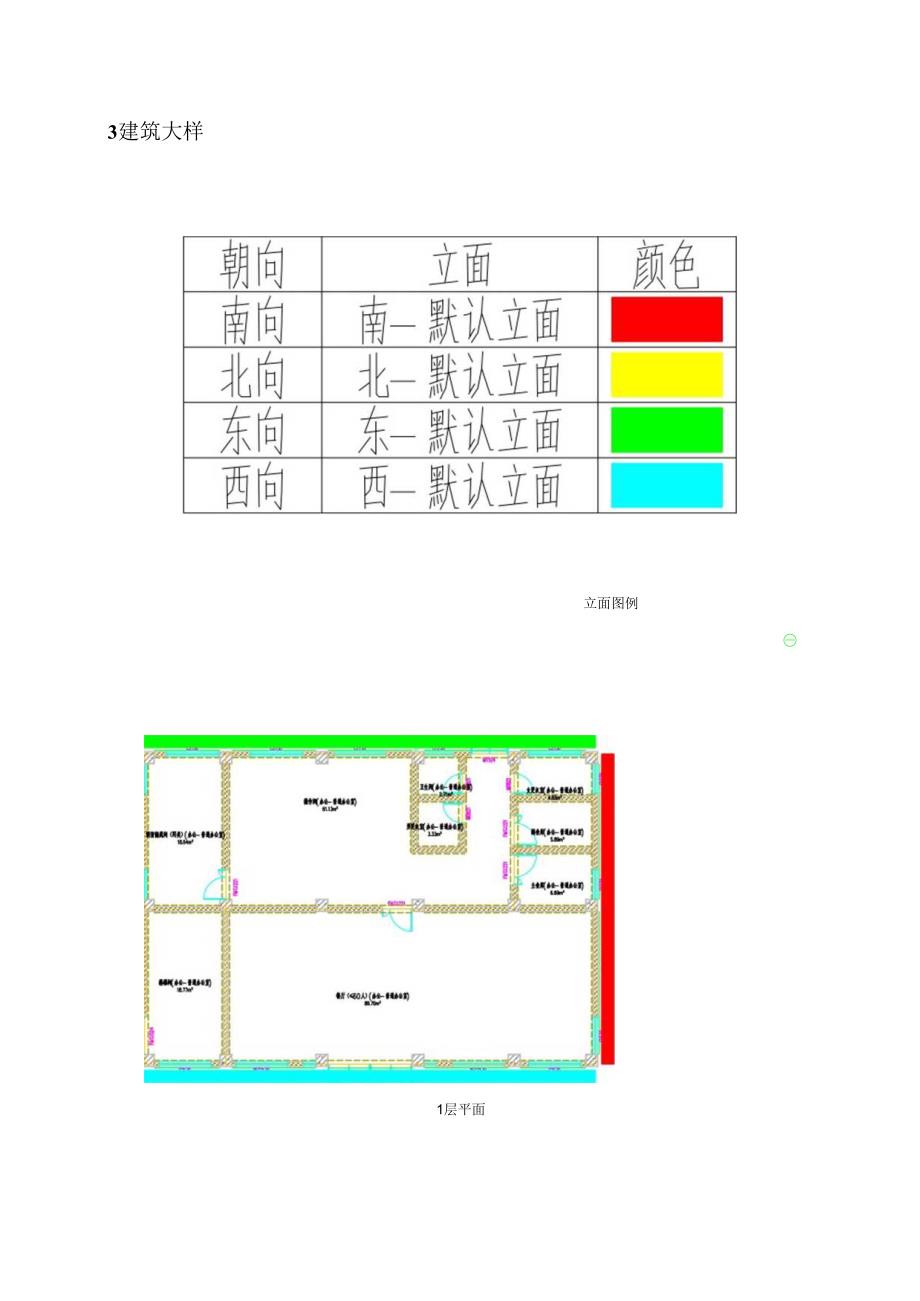

4、建筑节能设计标准GB50189-20153 .民用建筑热工设计规范GB50176-20164 .建筑幕墙、门窗通用技术条件GB/T31433-20153建筑大样立面图例1层平面4工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)w(m2.K)kgm3J(kg.K)g(m.h.kPa)柔性止水砂浆0.1703.330600.01470.00.0200修正系数a=l.0界面砂浆0.93011.3701800.01911.50.0000钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范GB50176-2016A3.5级蒸压加气混
5、凝土砌块墙B06级0.2403.760600.01050.00.0000修正系数a=l.0【注：墙体热工参数P为计算值（含砌块和砌筑砂浆的密度）】石油沥青卷材（隔离层）0.2706.7961400.01680.00.0000蒸汽渗透系数没有给出c20细石混凝土1.510153592300.0934.00.0020保温抹面砂浆（中间压入一层耐碱网布）0.2904.440800.01050.00.0010修正系数a=l.0建筑用岩棉板（特制硬板，压缩强度N04pa）0.0400.750170.01220.00.0100修正系数a=1.20注：1、干密度P取值范围140200（kgm3）,库中默认取
6、平均值：2、吸湿等影响干粉类聚合物水泥防水砂浆0.93011.3701800.01062.00.0200M5.0加气混凝土专用抹面砂浆0.87010.7501700.01050.00.0300修正系数a=1.0聚合物水泥砂浆加强层（耐碱网布）0.93011.3701800.01062.00.00101:3干硬性水泥砂浆0.93011.3701800.01050.00.0000修正系数a=1.0聚酯毡胎弹性体改性沥W（SBS）防水卷材（防水层）0.2309.3701050.05832.30.0000修正系数1.20M15预拌地面砂浆找平层（按纵横间距6m设520宽分格缝，缝内嵌填密封材料）0.9
7、3011.3701800.01050.00.0000修正系数a=1.0最薄处1.C5.0干密度（600l000）kgmU3U轻骨料混凝土现浇找坡0.3005.0001050.01091.30.0017层找2%坡（雨期施工宜制成楔形块干铺）绝热用挤塑聚苯乙烯泡沫塑料（XPS）板x300型0.0300.29028.01380.00.0000修正系数a=1.20注：压缩、锚栓等影响抹面胶浆5围护结构作法简要说明1 .屋顶构造：不上人平屋面13ZJOO2-196页-屋11：（由上到下）1:3干硬性水泥砂浆25mmc20细石混凝土40mm+石油沥青卷材（隔离层）0.4mm+M15预拌地面砂浆找平层（按纵
8、横间距W6m设520宽分格缝，缝内嵌填密封材料）20mm+抹面胶浆Imm+绝热用挤塑聚苯乙烯泡沫塑料（xps）板x300型75mm+石油沥青卷材（隔离层）0.4mm+聚酯毡胎弹性体改性沥青（SBS）防水卷材（防水层）3mm+最薄处1.C5.0干密度（600-1000）kgmU3U轻骨料混凝土现浇找坡层找2%坡（雨期施工宜制成楔形块干铺）30mm+钢筋混凝土120mm2 .外墙：真石漆外墙，参13ZJoO2-页53外墙2：（由外到内）保温抹面砂浆（中间压入一层耐碱网布）6mm+建筑用岩棉板（特制硬板，压缩强度0.4pa）30mm+干粉类聚合物水泥防水砂浆5mm+M5.0加气混凝土专用抹面砂浆5m
9、m+聚合物水泥砂浆加强层（耐碱网布）2mm+界面砂浆20mm+A3.5级蒸压加气混凝土砌块墙B06级20Omm3 .热桥柱：热桥柱构造：（由外到内）保温抹面砂浆（中间压入一层耐碱网布）6mm+建筑用岩棉板（特制硬板，压缩强度0.4pa）30mm+干粉类聚合物水泥防水砂浆5mm+M5.0加气混凝土专用抹面砂浆5mm+聚合物水泥砂浆加强层（耐碱网布）2mm+界面砂浆20mm+钢筋混凝土20Ornm4 .热桥梁：热桥梁构造：（由外到内）保温抹面砂浆（中间压入一层耐碱网布）6mm+建筑用岩棉板（特制硬板，压缩强度0.4pa）30mm+干粉类聚合物水泥防水砂浆5mm+M5.0加气混凝土专用抹面砂浆5mm
10、+聚合物水泥砂浆加强层（耐碱网布）2mm+界面砂浆20mm+钢筋混凝土20Omm5 .热桥板：热桥板构造：（由外到内）柔性止水砂浆20mm+保温抹面砂浆（中间压入一层耐碱网布）6mm+建筑用岩棉板（特制硬板,压缩强度X）.4Pa）30mm+干粉类聚合物水泥防水砂浆5mm+M5.0加气混凝土专用抹面砂浆5mm+聚合物水泥砂浆加强层（耐碱网布）2mm+界面砂浆20mm+钢筋混凝土100mrn6 .外窗构造:60系列穿条式隔热铝合金框安全玻璃窗，遮阳型单银1.OW-E中空玻璃61.ow-E缰aw尔+12A+6白玻】，传热系数2.100WmA2.K,太阳得热系数0.296体形系数外表面积555.75建
11、筑体积1207.69体形系数0.467窗墙比7.1窗墙比朝向立面窗面积(Itf)墙面积(肝)窗墙比南向南-默认立面11.7()64.260.18北向北-默认立面7.2064.260.11东向东默认立面28.8093.020.31西向西-默认立面28.2()93.330.307.2外窗表朝向立面编号尺寸楼层数量单个面积(mj)合计面积(ms)南向南-默认立面11.70C12301.203.00I23.607.20C15301.503.001I4.504.50北向北-默认立面7.20C12301.203.00123.607.20东向东-默认立面28.80C12301.203.00113.603.6
12、0C21302.103.00146.3025.20西向西-默认立面28.20C05300.503.00121.503.00C21302.103.00126.3012.60XFC21302.103.00126.3012.608天窗8.1天窗类型本工程无此项内容9屋顶构造9.1不上人平屋面13ZJ002-196页-屋11材料名称（由上到下）厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m2.K)(mjK)WD=R*S1:3干硬性水泥砂浆250.93011.3701.000.0270.306c20细石混凝土401.51015.3591.000.0260.407石油沥青卷材（隔离层）M15预拌地面砂浆找平层（按纵横间距S6m设520宽分格缝，缝内嵌填密封材料）200.930113701.000.0220.245抹面胶浆1绝热用挤塑聚苯乙烯泡沫塑料（XPS）板x300型750.0300.2901.002.5000.725石油沥青卷材（隔离层）聚酯毡胎弹性体改性沥青（SBS）防水卷材（防水层）30.2309.3701.000.0130.122最薄处1.C5.0干密度（600-1000）kgmU3U轻骨料混凝土现浇找坡层找2%坡（雨期施工宜制成楔形块干铺）300.3005.0001.000.1000.500钢筋混凝土1201.7
