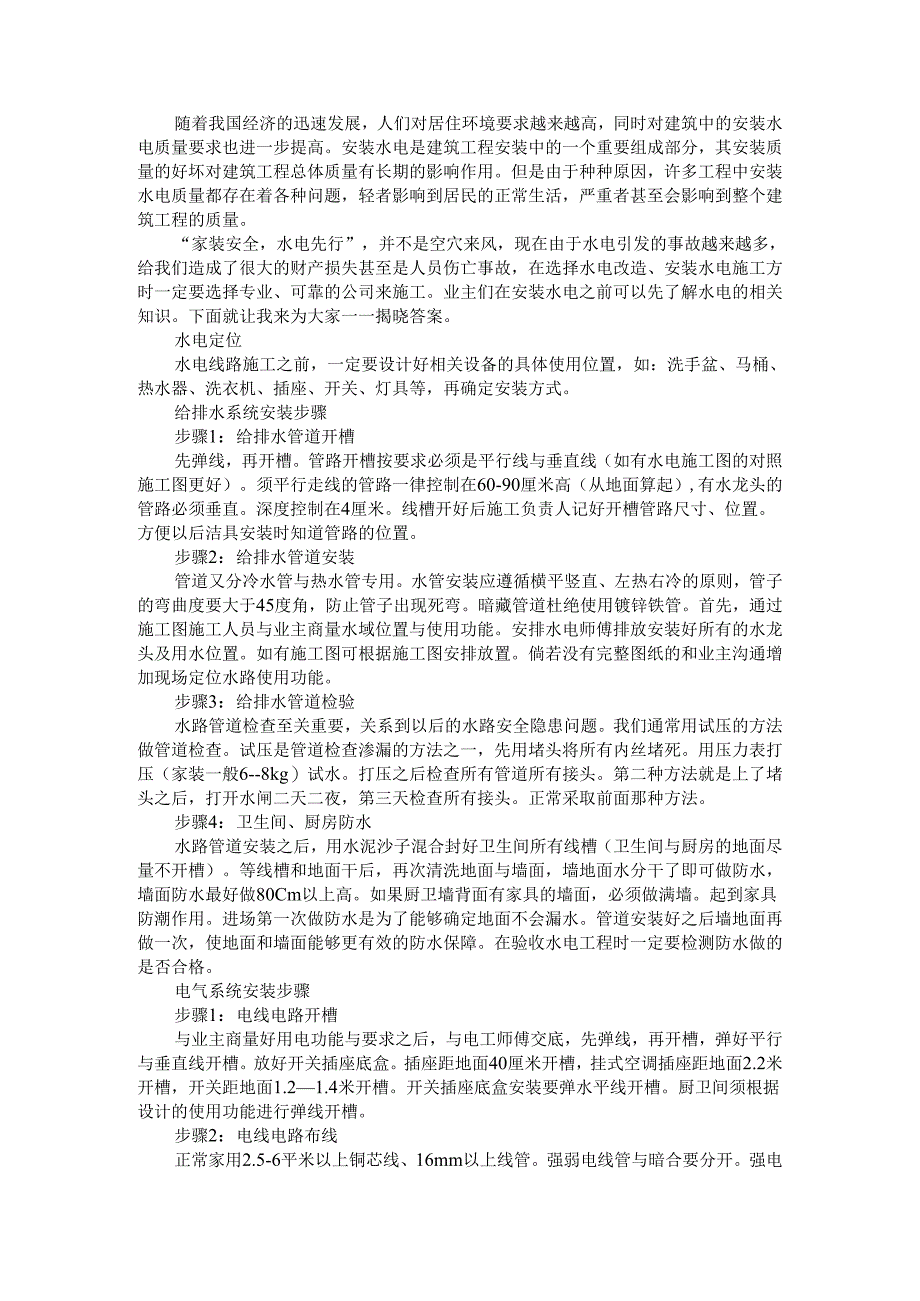

1、随着我国经济的迅速发展，人们对居住环境要求越来越高，同时对建筑中的安装水电质量要求也进一步提高。安装水电是建筑工程安装中的一个重要组成部分，其安装质量的好坏对建筑工程总体质量有长期的影响作用。但是由于种种原因，许多工程中安装水电质量都存在着各种问题，轻者影响到居民的正常生活，严重者甚至会影响到整个建筑工程的质量。“家装安全，水电先行”，并不是空穴来风，现在由于水电引发的事故越来越多，给我们造成了很大的财产损失甚至是人员伤亡事故，在选择水电改造、安装水电施工方时一定要选择专业、可靠的公司来施工。业主们在安装水电之前可以先了解水电的相关知识。下面就让我来为大家一一揭晓答案。水电定位水电线路施工之前
2、，一定要设计好相关设备的具体使用位置，如：洗手盆、马桶、热水器、洗衣机、插座、开关、灯具等，再确定安装方式。给排水系统安装步骤步骤1：给排水管道开槽先弹线，再开槽。管路开槽按要求必须是平行线与垂直线（如有水电施工图的对照施工图更好）。须平行走线的管路一律控制在60-90厘米高（从地面算起）,有水龙头的管路必须垂直。深度控制在4厘米。线槽开好后施工负责人记好开槽管路尺寸、位置。方便以后洁具安装时知道管路的位置。步骤2：给排水管道安装管道又分冷水管与热水管专用。水管安装应遵循横平竖直、左热右冷的原则，管子的弯曲度要大于45度角，防止管子出现死弯。暗藏管道杜绝使用镀锌铁管。首先，通过施工图施工人员与
3、业主商量水域位置与使用功能。安排水电师傅排放安装好所有的水龙头及用水位置。如有施工图可根据施工图安排放置。倘若没有完整图纸的和业主沟通增加现场定位水路使用功能。步骤3：给排水管道检验水路管道检查至关重要，关系到以后的水路安全隐患问题。我们通常用试压的方法做管道检查。试压是管道检查渗漏的方法之一，先用堵头将所有内丝堵死。用压力表打压（家装一般6-8kg）试水。打压之后检查所有管道所有接头。第二种方法就是上了堵头之后，打开水闸二天二夜，第三天检查所有接头。正常采取前面那种方法。步骤4：卫生间、厨房防水水路管道安装之后，用水泥沙子混合封好卫生间所有线槽（卫生间与厨房的地面尽量不开槽）。等线槽和地面干
4、后，再次清洗地面与墙面，墙地面水分干了即可做防水，墙面防水最好做80Cm以上高。如果厨卫墙背面有家具的墙面，必须做满墙。起到家具防潮作用。进场第一次做防水是为了能够确定地面不会漏水。管道安装好之后墙地面再做一次，使地面和墙面能够更有效的防水保障。在验收水电工程时一定要检测防水做的是否合格。电气系统安装步骤步骤1：电线电路开槽与业主商量好用电功能与要求之后，与电工师傅交底，先弹线，再开槽，弹好平行与垂直线开槽。放好开关插座底盒。插座距地面40厘米开槽，挂式空调插座距地面2.2米开槽，开关距地面1.21.4米开槽。开关插座底盒安装要弹水平线开槽。厨卫间须根据设计的使用功能进行弹线开槽。步骤2：电线

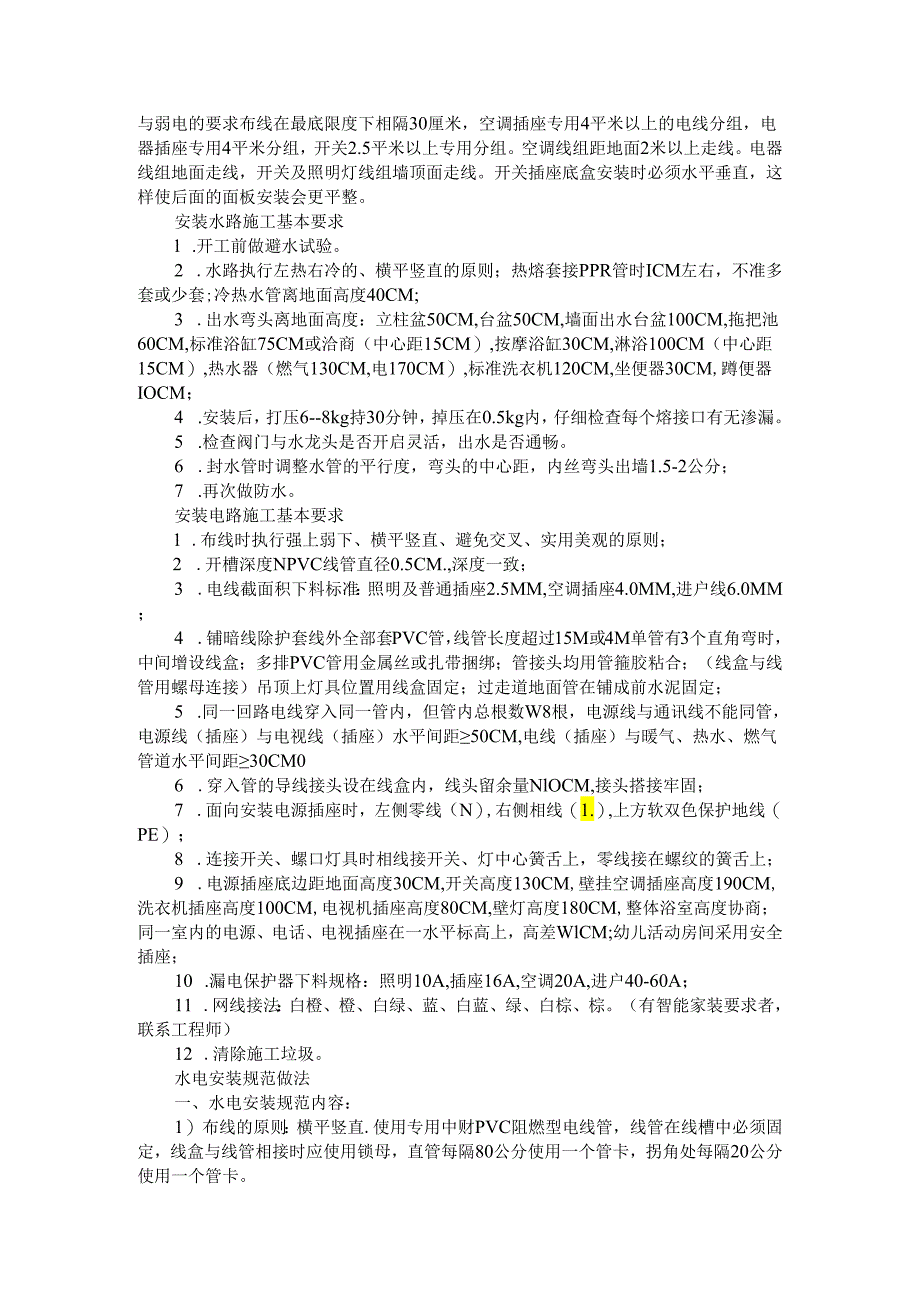

5、电路布线正常家用2.5-6平米以上铜芯线、16mm以上线管。强弱电线管与暗合要分开。强电与弱电的要求布线在最底限度下相隔30厘米，空调插座专用4平米以上的电线分组，电器插座专用4平米分组，开关2.5平米以上专用分组。空调线组距地面2米以上走线。电器线组地面走线，开关及照明灯线组墙顶面走线。开关插座底盒安装时必须水平垂直，这样使后面的面板安装会更平整。安装水路施工基本要求1 .开工前做避水试验。2 .水路执行左热右冷的、横平竖直的原则；热熔套接PPR管时ICM左右，不准多套或少套;冷热水管离地面高度40CM;3 .出水弯头离地面高度：立柱盆50CM,台盆50CM,墙面出水台盆100CM,拖把池6
6、0CM,标准浴缸75CM或洽商（中心距15CM）,按摩浴缸30CM,淋浴100CM（中心距15CM）,热水器（燃气130CM,电170CM）,标准洗衣机120CM,坐便器30CM,蹲便器IOCM；4 .安装后，打压6-8kg持30分钟，掉压在0.5kg内，仔细检查每个熔接口有无渗漏。5 .检查阀门与水龙头是否开启灵活，出水是否通畅。6 .封水管时调整水管的平行度，弯头的中心距，内丝弯头出墙1.5-2公分；7 .再次做防水。安装电路施工基本要求1 .布线时执行强上弱下、横平竖直、避免交叉、实用美观的原则；2 .开槽深度NPVC线管直径0.5CM.,深度一致；3 .电线截面积下料标准：照明及普通插
7、座2.5MM,空调插座4.0MM,进户线6.0MM；4 .铺暗线除护套线外全部套PVC管，线管长度超过15M或4M单管有3个直角弯时，中间增设线盒；多排PVC管用金属丝或扎带捆绑；管接头均用管箍胶粘合；（线盒与线管用螺母连接）吊顶上灯具位置用线盒固定；过走道地面管在铺成前水泥固定；5 .同一回路电线穿入同一管内，但管内总根数W8根，电源线与通讯线不能同管，电源线（插座）与电视线（插座）水平间距50CM,电线（插座）与暖气、热水、燃气管道水平间距30CM06 .穿入管的导线接头设在线盒内，线头留余量NlOCM,接头搭接牢固；7 .面向安装电源插座时，左侧零线（N）,右侧相线（1.）,上方软双色保
8、护地线（PE）；8 .连接开关、螺口灯具时相线接开关、灯中心簧舌上，零线接在螺纹的簧舌上；9 .电源插座底边距地面高度30CM,开关高度130CM,壁挂空调插座高度190CM,洗衣机插座高度100CM,电视机插座高度80CM,壁灯高度180CM,整体浴室高度协商；同一室内的电源、电话、电视插座在一水平标高上，高差WlCM;幼儿活动房间采用安全插座；10 .漏电保护器下料规格：照明10A,插座16A,空调20A,进户40-60A；11 .网线接法：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。（有智能家装要求者，联系工程师）12 .清除施工垃圾。水电安装规范做法一、水电安装规范内容：1）布线的原则：横
9、平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。2）插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。3）使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通（在这一点上目前我们基本没有出现这一类情况），线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装
10、。4）管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。5）导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。6）严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好,以后我们会和客户交流好，复合地板一定要进行开槽处理。）在实木地板下的线管必须有加固措施。7）严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。（在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。8）穿入线管的导线不应大于线管的孔面积40%,管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。9）导线进入线盒必须保证留
11、有一定的长度，留有1015厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。10）装水管距离墙面应为1.5公分，左热右冷，间距15公分中。11）电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。12）电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。13）水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实（应分两次粉平墙面）二.强电系统施工工艺要求1）每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。2）配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座
12、等，其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8米。原配电箱位置一般不可移位，若需移位要加过渡盒，并与设计，监理确定方案，在监理指导下方能进行施工。3）电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，（厨房.卫生间单放插座，卫生间用电设施及卫生间插座为一路，除厨，卫以外的所以普通插座为一路，不同的房型均可参照以上的办法。4）两路线的零线，地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mm5）入户总开最少为60A以上，客厅和空调最好为40A。6）卫生间安装浴霸的应单独分路，线直径为2.5mm平方，
13、卫生间内安装电水器时应单独分路，视容量大，小确定用线截面，一般为2.5mm平方4mm平方左右。7）厨房用电：厨房需要单独分路导线径2.5mm平方.8）普通插座与灯具超过25只的需增加分路进行控制。9）导线色标：配电箱及各回路配线均需规范要求进行分色。10）配线时，相线与零线的颜色应不同，同一住宅相线（1.）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。11）文明施工，规范施工，加速施工，给整个工程开个好头。三.弱电系统施工的技术施工要求1）电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。2）TV有
14、线电视线必须采用符合要求的同轴电缆线（宽频7.5II）,并严禁对接，有线网络线的弯曲半径或二8D（R为64MM）。3）TV有线电视线严禁与网络线混穿一管。4）强弱电严禁在同一根管内铺设，不得接入同一个接线盒。5）强弱电线管间距要大于15mm。电话线、电视线等信号线不能和电线平行走线。6）四终端以下的安装，应采用分频器（分配器）。分配必须安装在120型的大方线盒内（TV盒）减少电平信号的损失，同时又便于维修。7）进行通电实验，检查所有电器元件的工作状态功能是否正常。8）留足音响线出口的长度方便以后移位（应留足1米距离），并保护。9）完毕后有电工绘制电路图（电器排列平面图，系统图）。（这一点上我们
15、做的很不够，以后一定要做到这点）10）电工必须配有持证上岗，配备规范电工工具。11）电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施工。四.灯具的安装工艺要求1）灯具的安装最基本的要求就是牢固。2）室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。3）卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。4）台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。5）装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求进行安装灯具重量大于3kg应采用预
16、埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安（能用吊平顶吊木龙骨支架安装灯具）。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内6）轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。7）成排灯具必须横平竖直，允许偏差不大于3mm.8）在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。成品保护1）安装开关、插座时不得碰坏墙面，要保持墙面的清洁。2）开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。3）其它工种在施工时，不要碰坏和碰歪开关、插座。五.开关、插座安装工艺要求1）根据设计和客户方案要求确定开关、插
