《混凝土气泡的产生原因及防治措施.docx》由会员分享，可在线阅读，更多相关《混凝土气泡的产生原因及防治措施.docx（8页珍藏版）》请在第壹文秘上搜索。

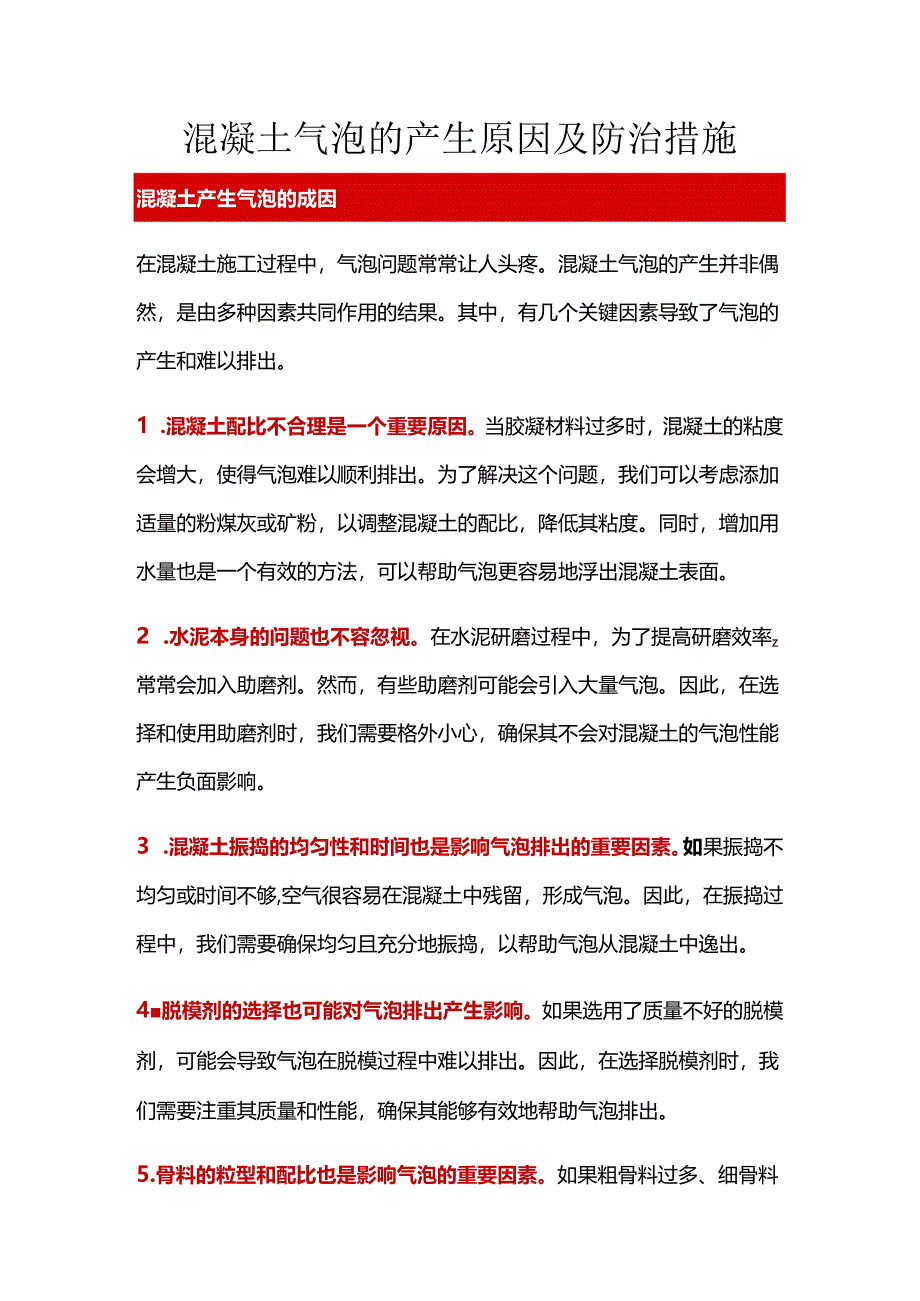

1、混凝土气泡的产生原因及防治措施混凝土产生气泡的成因在混凝土施工过程中，气泡问题常常让人头疼。混凝土气泡的产生并非偶然，是由多种因素共同作用的结果。其中，有几个关键因素导致了气泡的产生和难以排出。1 .混凝土配比不合理是一个重要原因。当胶凝材料过多时，混凝土的粘度会增大，使得气泡难以顺利排出。为了解决这个问题，我们可以考虑添加适量的粉煤灰或矿粉，以调整混凝土的配比，降低其粘度。同时，增加用水量也是一个有效的方法，可以帮助气泡更容易地浮出混凝土表面。2 .水泥本身的问题也不容忽视。在水泥研磨过程中，为了提高研磨效率z常常会加入助磨剂。然而，有些助磨剂可能会引入大量气泡。因此，在选择和使用助磨剂时，

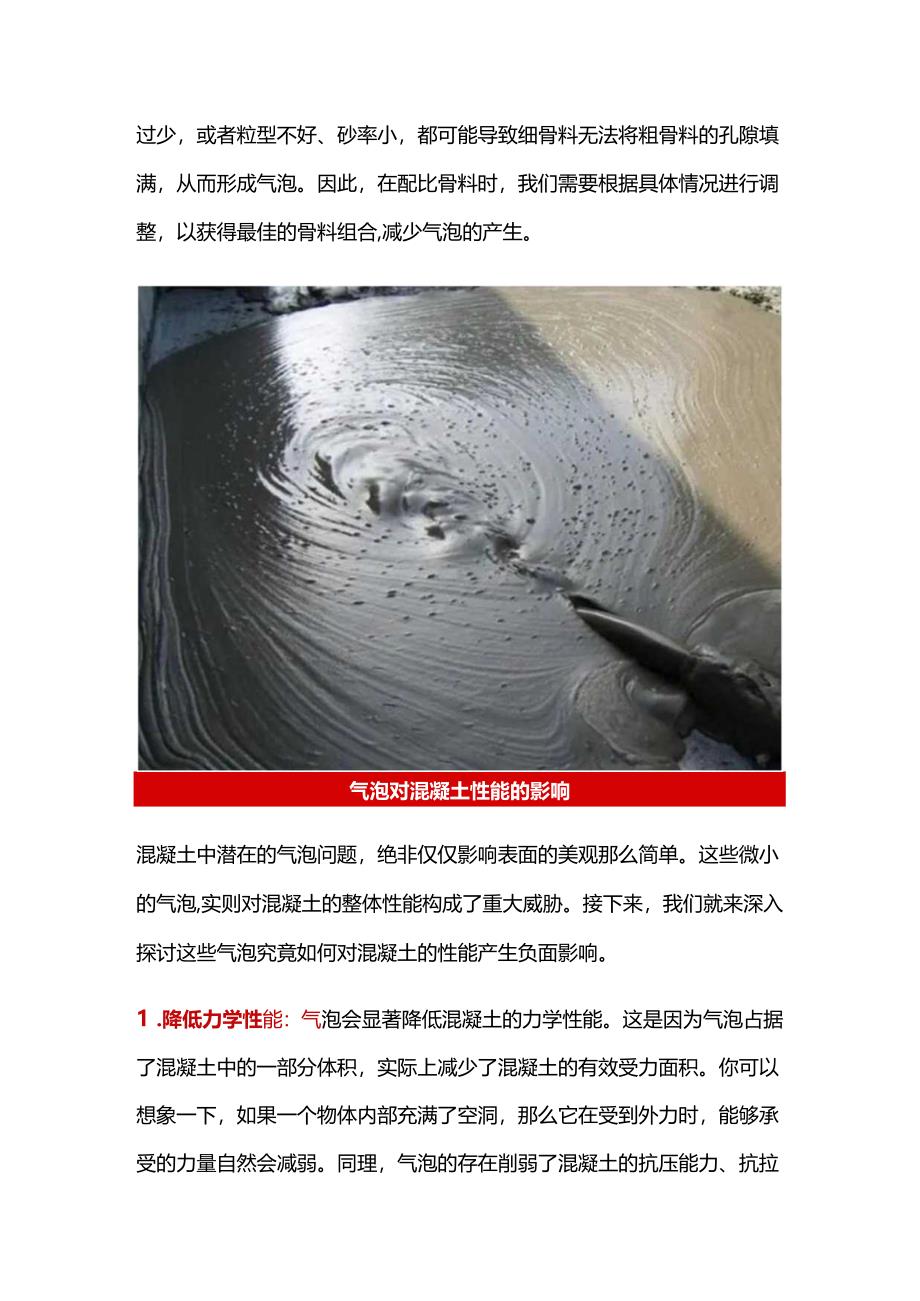

2、我们需要格外小心，确保其不会对混凝土的气泡性能产生负面影响。3 .混凝土振捣的均匀性和时间也是影响气泡排出的重要因素。如果振捣不均匀或时间不够,空气很容易在混凝土中残留，形成气泡。因此，在振捣过程中，我们需要确保均匀且充分地振捣，以帮助气泡从混凝土中逸出。4脱模剂的选择也可能对气泡排出产生影响。如果选用了质量不好的脱模剂，可能会导致气泡在脱模过程中难以排出。因此，在选择脱模剂时，我们需要注重其质量和性能，确保其能够有效地帮助气泡排出。5.骨料的粒型和配比也是影响气泡的重要因素。如果粗骨料过多、细骨料过少，或者粒型不好、砂率小，都可能导致细骨料无法将粗骨料的孔隙填满，从而形成气泡。因此，在配比骨

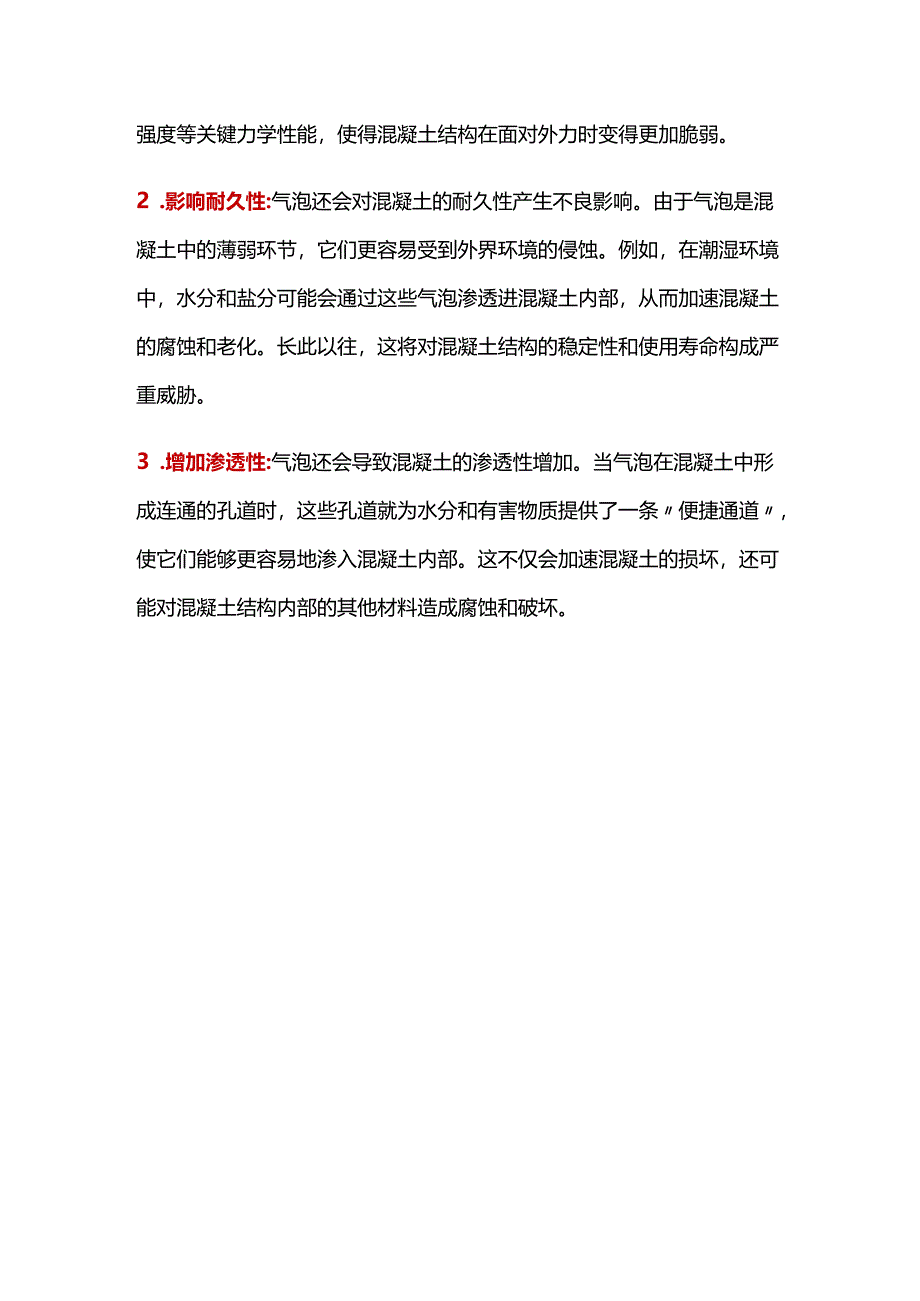

3、料时，我们需要根据具体情况进行调整，以获得最佳的骨料组合,减少气泡的产生。气泡对混凝土性能的影响混凝土中潜在的气泡问题，绝非仅仅影响表面的美观那么简单。这些微小的气泡,实则对混凝土的整体性能构成了重大威胁。接下来，我们就来深入探讨这些气泡究竟如何对混凝土的性能产生负面影响。1 .降低力学性能：气泡会显著降低混凝土的力学性能。这是因为气泡占据了混凝土中的一部分体积，实际上减少了混凝土的有效受力面积。你可以想象一下，如果一个物体内部充满了空洞，那么它在受到外力时，能够承受的力量自然会减弱。同理，气泡的存在削弱了混凝土的抗压能力、抗拉强度等关键力学性能，使得混凝土结构在面对外力时变得更加脆弱。2 .
4、影响耐久性:气泡还会对混凝土的耐久性产生不良影响。由于气泡是混凝土中的薄弱环节，它们更容易受到外界环境的侵蚀。例如，在潮湿环境中，水分和盐分可能会通过这些气泡渗透进混凝土内部，从而加速混凝土的腐蚀和老化。长此以往，这将对混凝土结构的稳定性和使用寿命构成严重威胁。3 .增加渗透性:气泡还会导致混凝土的渗透性增加。当气泡在混凝土中形成连通的孔道时，这些孔道就为水分和有害物质提供了一条便捷通道，使它们能够更容易地渗入混凝土内部。这不仅会加速混凝土的损坏，还可能对混凝土结构内部的其他材料造成腐蚀和破坏。减少混凝土气泡预防方法1、在混凝土施工过程中，为了有效减少气泡的生成，我们强烈建议优先选用那些产生气
5、泡少、含碱量低的水泥品种。这样的选择不仅有助于降低混凝土内部气泡的含量，还能在一定程度上提高混凝土的整体性能。同时，严格把控原材料的质量关也是至关重要的。我们必须坚决剔除那些不合格的材料，确保每一份用于施工的材料都符合标准，从而最大限度地减少因材料问题而引发的气泡问题。2 .为了确保混凝土的性能和减少气泡的产生，选择合理的级配是至关重要的。这意味着我们需要仔细调整粗集料和细集料的比率，使其达到适中的状态。通过优化这两种集料的比例，我们可以有效地填充混凝土中的空隙，减少气泡的生成空间，并提高混凝土的整体密实性。这样做不仅能够提升混凝土结构的力学性能，还能增强其耐久性和抗渗性，从而延长使用寿命并减
6、少维护成本。3 .为了确保混凝土的质量和性能达到最佳状态，选择合适的水灰比显得尤为重要。建议在实验室内进行多组试验，通过对比不同水灰比下混凝土的性能表现，从中优选出最佳的水灰比。在确定水灰比的同时，我们也要考虑水泥的选择。在能够保证混凝土强度的前提下，推荐使用标号稍低或相关物理技术性能指标偏差较小的水泥，并适当增加水泥的用量。4 .为了确保混凝土施工的质量，我们必须竭力降低实际生产与实验之间的偏差。在施工过程中，对材料含水量的及时检测显得尤为重要。为了达到最佳效果，我们建议对每车集料都进行过称，确保材料用量的精确性。如果条件允许，采用电子计量方式将更有助于提高称量的准确性。此外，我们还应采用质
7、量比进行控制，这意味着不仅仅关注材料的体积，更注重其质量，从而确保混凝土配合比的准确性。同时，根据现场情况随时调整配合比也是至关重要的，这样可以避免水量和砂率发生较大的偏差，进一步保证混凝土的性能和质量。5 .选用化学成分优良的外掺剂和水泥至关重要。当前市场上存在众多品牌，品质差异较大，因此不能随意选择。虽然进行化学分析是一种科学的评估方法，但在实际生产中，更为简便且实用的方式是进行多组试件的制作与测试。通过对比不同品牌外掺剂和水泥在试件中的表现，我们可以直观地评估其性能和兼容性，从而选择出最适合生产需求的材料。6、我们必须高度重视搅拌时间的把控。充分且均匀的搅拌能够使外加剂与其他原材料完美融
8、合，从而提升混凝土的整体性能。在搅拌过程中，我们需要严格遵循相关标准规定，确保搅拌时间不低于基本要求。根据预拌混凝土GB/T14902的规定,每盘搅拌时间（从全部材料投入完毕算起）应至少达到30秒。此外，在制备C50以上高强度等级的混凝土或采用特定外加剂（如引气剂、膨胀剂、防水剂等）时，我们还需相应增加搅拌时间，以确保各成分能够充分反应和均匀分布。7 .振捣过程的关键性不容忽视。为了确保混凝土质量，施工单位应精心组织振捣作业，采取分层布料.分层振捣的方法。建议分层的厚度控制在不大于50厘米，这样有利于气泡从混凝土内部顺利排出。同时，振捣作业必须严格按照快插慢拔的操作方式进行，以避免混凝土出现欠
9、振、漏振或超振现象。这些措施的实施，不仅能够提升混凝土结构的密实性，减少气泡和空洞的产生，还能够确保混凝土构件的力学性能和耐久性，从而保障整体工程的质量和安全。8 .为了确保混凝土构件的外观质量和脱模效果，模板的维护和处理显得尤为重要。模板表面应保持光洁，以减少混凝土与之摩擦时产生的阻力，从而有助于混凝土更好地流动和填充。同时，脱模剂的涂抹也需谨慎操作，既要确保涂抹均匀，覆盖整个模板表面，又要避免涂抹得过多过厚。过多的脱模剂可能会在混凝土表面形成一层不易察觉的油膜，影响混凝土的粘结性能和外观质量。如何处理细小气泡？混凝土色差修复剂在处理细小气泡时，并不是直接消除气泡，而是通过修复因气泡造成的混
10、凝土表面色差，使混凝土表面颜色更加均匀一致。修复剂能够渗透进混凝土表面，填补气泡造成的小孔洞和不平整，从而改善混凝土的外观。如果混凝土表面存在细小气泡，使用色差修复剂的步骤如下：1、清理混凝土表面：首先，需要清理混凝土表面，去除污垢、油脂和其他杂质，确保表面干净。2、调色与试涂：根据混凝土原色进行调色,可以先在小块区域进行试涂，以确保修复剂的颜色与混凝土原色相匹配。当然也可以整体涂刷，这样更为简单方便。3、涂抹修复剂：使用适当的工具，如涂料喷涂机、辑筒或刷子，将修复剂均匀地涂抹在需要修复的区域上。注意要涂抹得薄而均匀，以避免形成厚重的涂层。4、等待干燥与固化：让混凝土色差修复剂自然干燥和固化。根据混凝土色差修复剂的类型和厚度，这可能需要几个小时到一天的时间。5、检查与补涂：一旦混凝土色差修复剂干燥后，检查涂抹区域，如果发现有色差或涂抹不均匀的地方，可以进行补涂。
