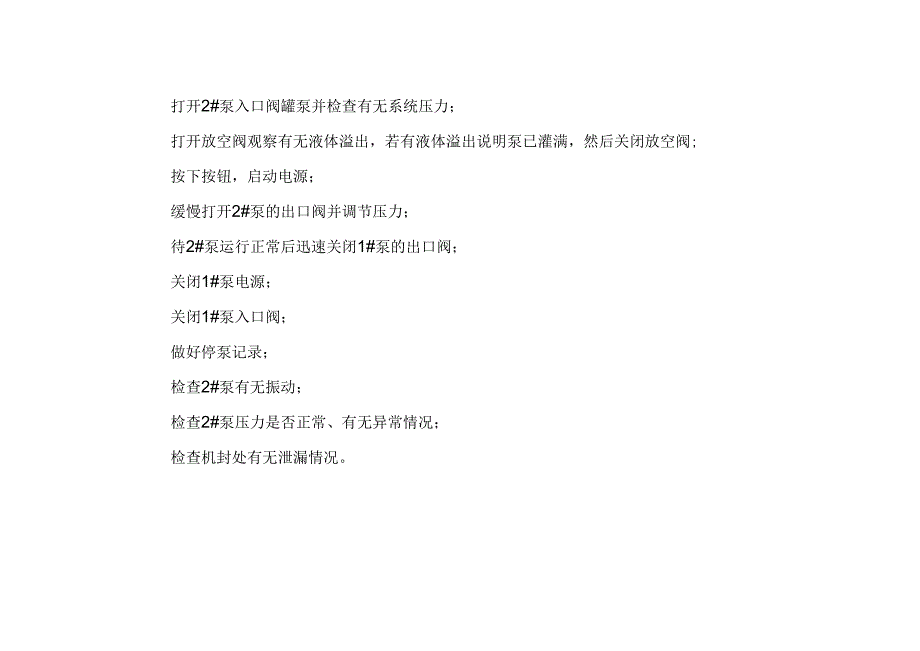

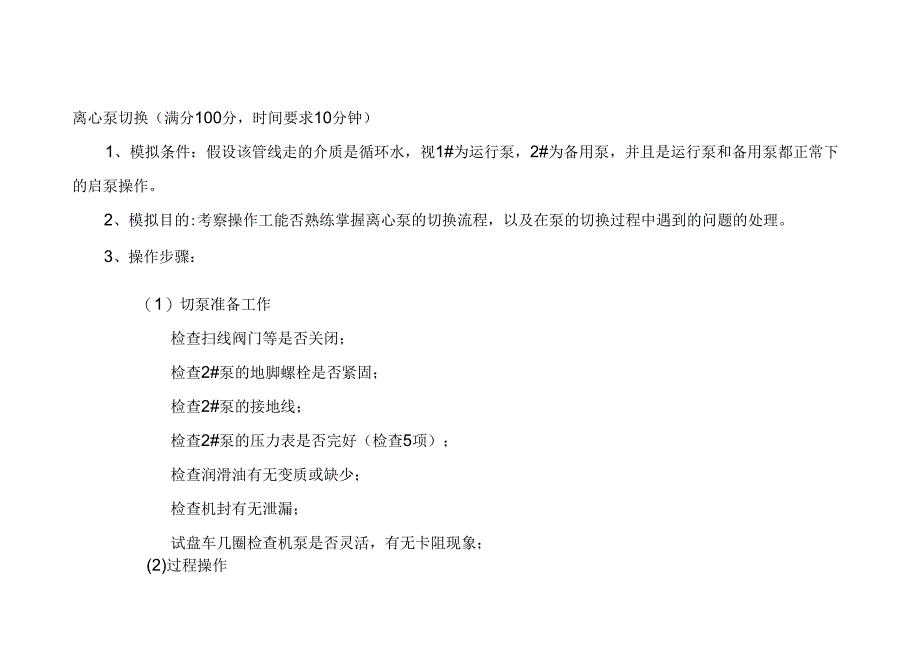

1、离心泵切换（满分100分，时间要求10分钟）1、模拟条件：假设该管线走的介质是循环水，视1#为运行泵，2#为备用泵，并且是运行泵和备用泵都正常下的启泵操作。2、模拟目的:考察操作工能否熟练掌握离心泵的切换流程，以及在泵的切换过程中遇到的问题的处理。3、操作步骤：（1）切泵准备工作检查扫线阀门等是否关闭；检查2#泵的地脚螺栓是否紧固；检查2#泵的接地线；检查2#泵的压力表是否完好（检查5项）；检查润滑油有无变质或缺少；检查机封有无泄漏；试盘车几圈检查机泵是否灵活，有无卡阻现象；(2)过程操作打开2#泵入口阀罐泵并检查有无系统压力；打开放空阀观察有无液体溢出，若有液体溢出说明泵已灌满，然后关闭放空

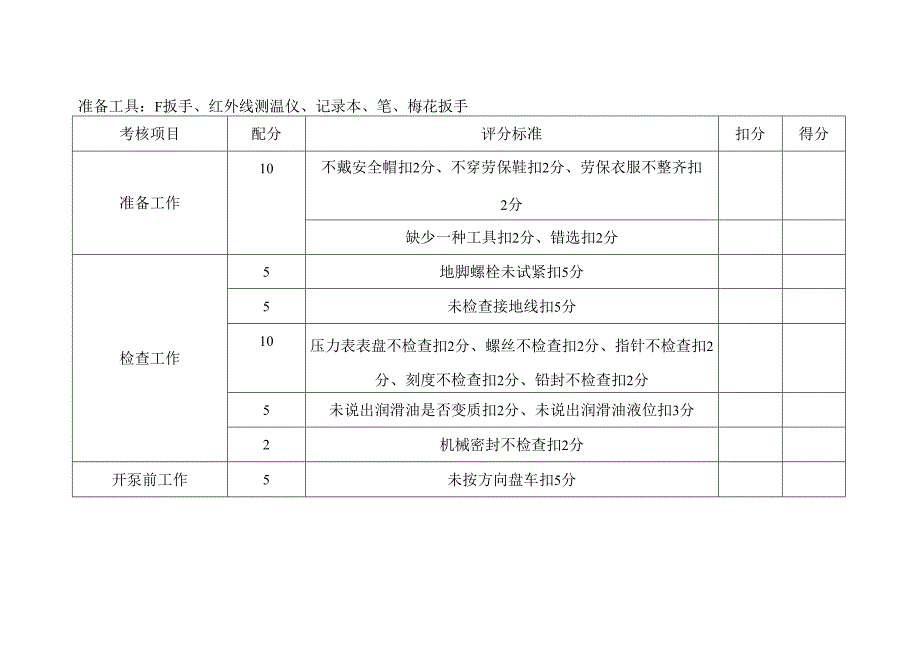

2、阀;按下按钮，启动电源；缓慢打开2#泵的出口阀并调节压力；待2#泵运行正常后迅速关闭1#泵的出口阀；关闭1#泵电源；关闭1#泵入口阀；做好停泵记录；检查2#泵有无振动；检查2#泵压力是否正常、有无异常情况；检查机封处有无泄漏情况。准备工具：F扳手、红外线测温仪、记录本、笔、梅花扳手考核项目配分评分标准扣分得分准备工作10不戴安全帽扣2分、不穿劳保鞋扣2分、劳保衣服不整齐扣2分缺少一种工具扣2分、错选扣2分检查工作5地脚螺栓未试紧扣5分5未检查接地线扣5分10压力表表盘不检查扣2分、螺丝不检查扣2分、指针不检查扣2分、刻度不检查扣2分、铅封不检查扣2分5未说出润滑油是否变质扣2分、未说出润滑油液
3、位扣3分2机械密封不检查扣2分开泵前工作5未按方向盘车扣5分打开2#泵入口阀8入口阀不全开扣3分、正面开阀扣3分、未检查压力扣2分启动电源缓慢打开2#泵的出口阀11不缓慢扣5分、正面开阀扣3分、没有边操作边观察压力扣3分检查压力表是否正常5未说出工作压力是否正常扣5分检查机械密封5不检查扣5分2#泵运行正常后关闭1#泵的出口阀10正面关阀扣3分、缓慢关阀扣7分关闭电源5关闭1#泉入口阀5正面关阀扣3分、关闭不完全扣2分作好记录2检查2#泵是否震动2检查2#泵及电机温度3每项不检查扣1.5分收拾工具2安全操作工件掉落一次扣2分，工具使用不当（活动扳手反打、敲击）一次扣2分（以6分为限），踩踏管线
4、一次扣5分；从总分中扣除参赛选手：总得分：清洗DN250的篮式过滤器（满分100分、时间要求30分钟）1、模拟条件：假设该管线走的介质是循环水。（储运原料油泵房）2、模拟目的:考察员工能否正确熟练拆洗过滤器。3、操作步骤：按顺序先关闭上游阀，再关闭下游阀；放置好接油盆；人站在侧面缓慢打开放空阀，并确认放掉余液；打开盖板螺栓，应先松动操作人员对侧的螺栓；用撬杠均匀撬动，松动盖板，拿下盖板按要求放置规定位置；检查盖板垫片有无破损，若破损应重新制作，若完好应清洗干净并在两侧涂好黄油，放到干净位置;小心提出过滤芯；除去滤芯中的杂物；将滤芯放入清洗盆中清洗干净；按照方向小心放入滤芯；用刮刀清理盖板以及过
5、滤器法兰边缘的水纹线;放好垫片并加盖板；现将螺栓放置好，然后对角紧固；用力顺时针紧固螺栓；关闭放空阀；先打开下游阀，再打开上游阀。准备工具：接油盆、扳手、清洗盆、撬杠、F扳手、刷子、刮刀准备材料：清洗油、黄油、垫片考核项目配分评分标准扣分得分劳保穿戴整齐5不戴安全帽扣2分、不穿劳保鞋扣2分、劳保衣服不整齐扣1分关闭前后阀10关闭不完全扣6分、顺序（先关上游阀）关错扣4分底部放好接油盆并打开底部放空阀10急速打开阀门扣5分、放空未全开扣5分放空后打开螺栓10未对侧松开螺栓扣10分提起盖板放置到规定位置2盖板内侧平地放置扣2分检查垫片3不检查扣3分拿出滤芯5摔打或摩擦滤芯扣5分放入油盆中清洗5完毕
6、后按方向放入过滤器10反向安装扣10分放盖板10忘记垫片的扣5分、垫片未涂黄油扣5分禁锢螺栓10未对角禁锢螺栓扣10分关闭防控10导通流程5阀门顺序开错扣5分清理现场5安全操作工件掉落一次扣2分，工具使用不当（活动扳手反打、敲击）一次扣2分（以6分为限），踩踏管线一次扣5分；从总分中扣除参赛选手：总得分：更换截止阀操作（满分100分、时间要求30分钟）1、操作条件：假设该管线走的介质是循环水2、模拟目的：通过这次模拟，使学员能在实际操作中能正确更换阀门，做到规范操作和安全操作。3、操作步骤：(1)制作垫片用直尺测量新阀门法兰面垫片内外径的尺寸大小；用划规在石棉垫片上划出法兰垫片内外圆；用剪刀剪
7、好法兰垫片，并留出操作手柄；在剪好的垫片两侧涂好黄油并放在干净的地方。(2)倒流程泄压拆就阀门，清理密封面对更换的阀门切换流程，打开放空卸掉阀门两侧的余压；拆卸法兰螺栓，取出旧垫片；用撬杠撬动阀门两侧法兰片间隙，使阀体与两侧法兰活动，移开旧阀门；用刮刀将管路法兰面和水纹线清理干净。(3)安装新阀门把新阀门按照安装方向与管线法兰对正，穿上螺栓，戴上螺母。应在法兰侧上部留下一部分螺栓，以便加法兰垫片；用撬杠均匀撬开法兰面，将法兰片对正，对称紧固螺栓；均匀顺时针用力紧固螺栓；(4)倒流程试压关闭放空，导通流程，打开阀门试压，观察法兰面有无渗漏;整理工具。1.工具准备名称规格数量备注开口扳手、梅花扳手
8、2224各1把一字型螺丝刀200X6mm1把刮刀300mm1把撬杠500mm1个划规200mm1把钢板尺300mm1把剪刀1把F型扳手500mm1把锤刀1寸1把活动扳手300nm1把安全警示牌2块材料准备名规格数量备注黄油若干石棉板2mm若干棉纱若干DN80阀门3石棉垫DN80若干考核项目配分评分标准扣分得分准备工作5劳保着装少一件扣2分，着装一处不符合要求扣2分错选、漏选一件扣1分制作垫片20垫片内外径尺寸与原垫片大小不符扣5分垫片没有留手柄扣10。制作过程中，出现垫片断裂每次扣5分倒流程拆旧阀门，清理密封面20不倒流程、不泄压扣20分倒流程顺序（开旁通、依次关闭上游阀、下游阀，开放空阀）错
9、扣10分阀门（包括放空阀）一个未全部打开扣1分未放置警示牌扣2分先拆法兰上部螺丝扣4分不清理管路法兰上的旧垫片扣4分少清理一条水纹线扣1分法兰没加垫片视为出局阀门安装流向错误视为出局法兰垫片不正一个扣5分新阀门没有处于关闭状态扣5分垫片两边没有涂抹黄油扣2分，涂抹不均匀扣3分没有对角紧固螺母扣5分双头螺栓由阀门外向内侧安装，方向错一处扣5分不打开新阀门扣2分未取掉警示牌扣2分不关放空阀扣5分不倒通流程扣5分安装25新阀门试压25未缓慢打开阀门（先缓慢打开23扣后才可快速打开阀门，否则按未缓慢打开阀门）扣3分未检查渗漏扣3分流程倒错扣5分整理工具5未清理现场扣3分工具少收一件扣2分安全操作工件掉落一次扣2分，工具使用不当（活动扳手反打、敲击）一次扣2分（以6分为限），踩踏管线一次扣5分；从总分中扣除参赛选手：总得分:
